Passerelle LoRaWAN RAK 7268V2 : Une solution fiable pour vos capteurs longue portée

Temps de lecture : 9 minutes

Présentation de la passerelle LoRaWAN RAK 7268V2

La passerelle LoRaWAN RAK 7268V2 est une solution idéale pour centraliser les données de capteurs longue portée utilisant la technologie LoRa. Conçue pour une utilisation professionnelle ou personnelle, elle permet de connecter de nombreux capteurs à un réseau local ou à une plateforme cloud via le protocole LoRaWAN. Cette passerelle est parfaite pour des applications variées : suivi environnemental, gestion énergétique, agriculture connectée ou encore infrastructures intelligentes.

Avec la montée en puissance de l’IoT (Internet of Things, ou Internet des Objets en français), disposer d’une passerelle LoRaWAN fiable devient essentiel pour garantir la transmission efficace des données sur de longues distances, même en zone rurale ou industrielle.

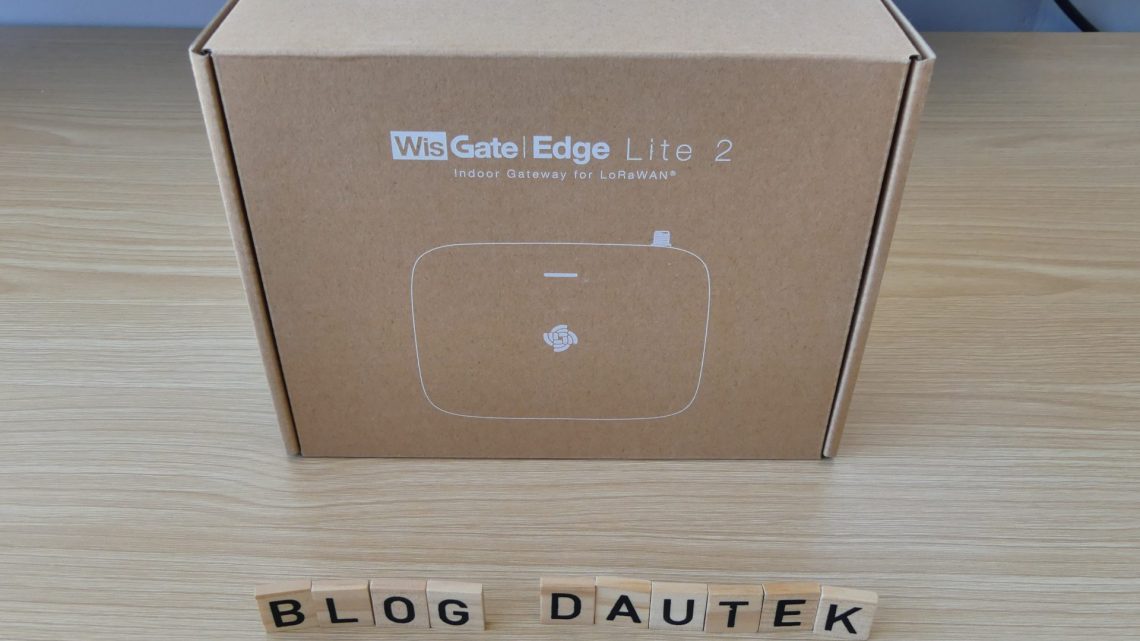

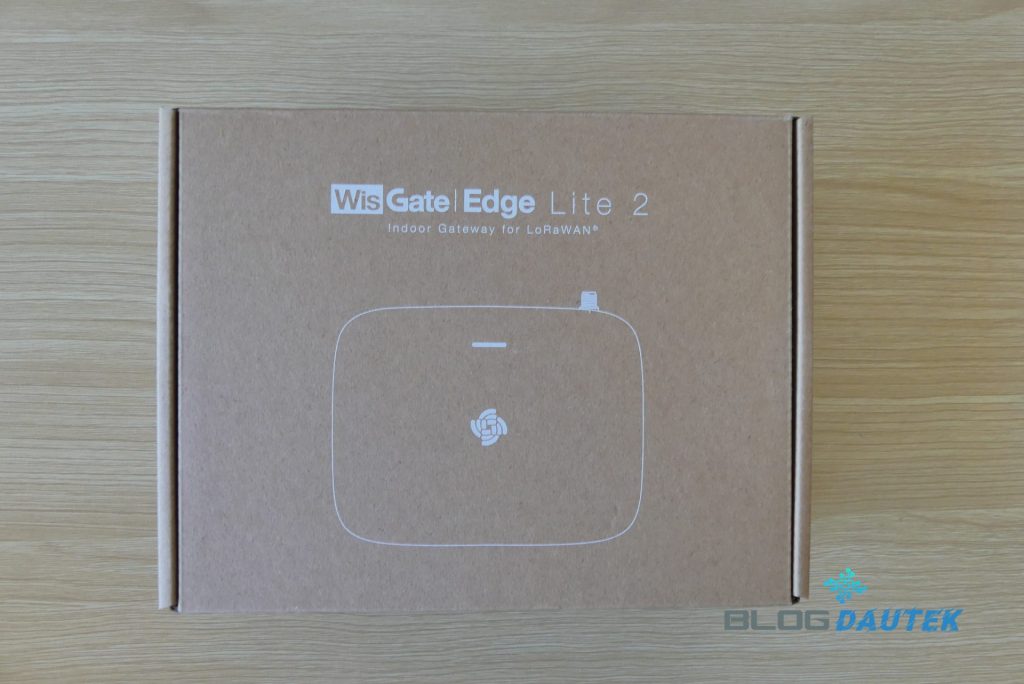

Déballage de la passerelle LoRaWAN RAK 7268V2

La première impression est celle d’un produit bien fini, prêt à l’emploi. Sa taille modérée facilite son intégration dans divers environnements, que ce soit un bureau ou un local technique.

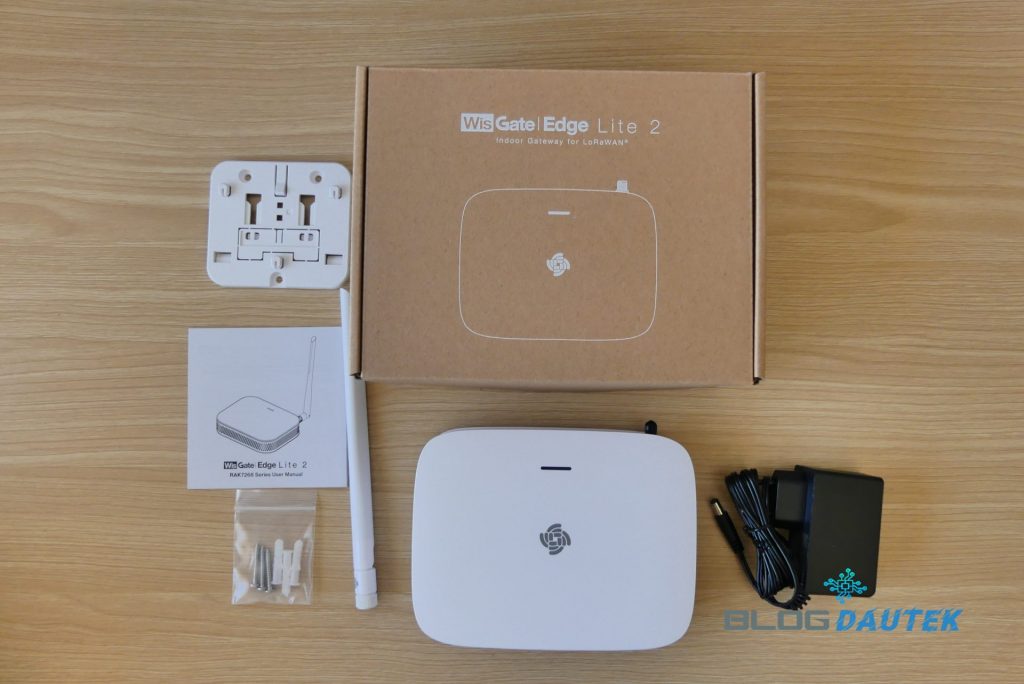

La passerelle est fournie avec une notice, une antenne, le bloc secteur pour l’alimentation et son support avec chevilles et vis de fixation.

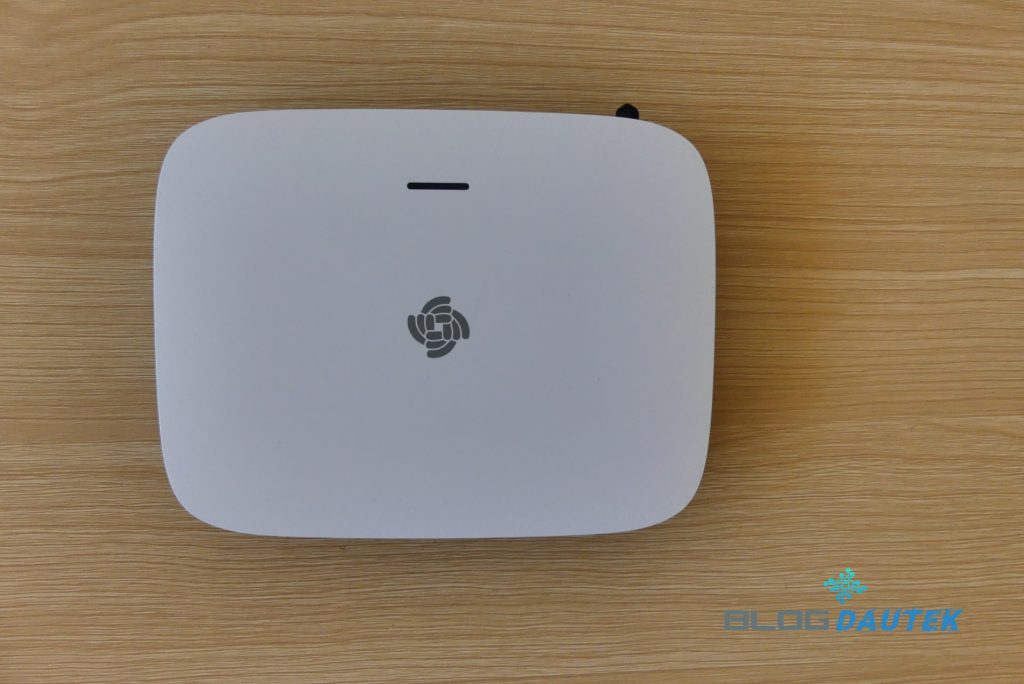

Vue de face avec la LED en haut.

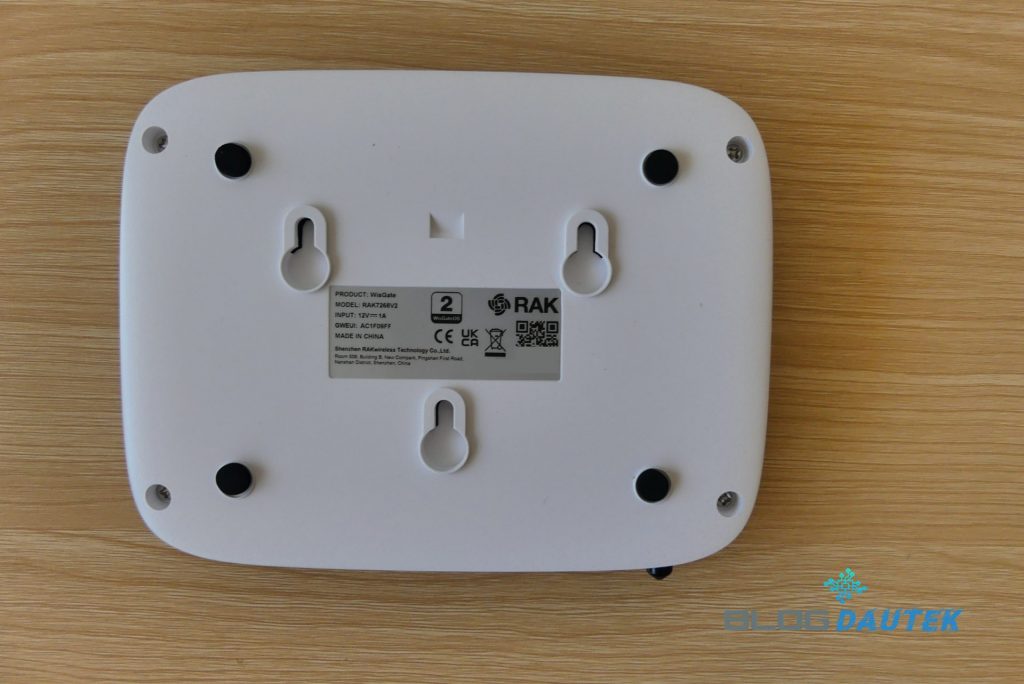

Face arrière, avec les patins pour la poser sur une surface plane ou les encoches pour la fixer avec des vis au mur ou avec le support.

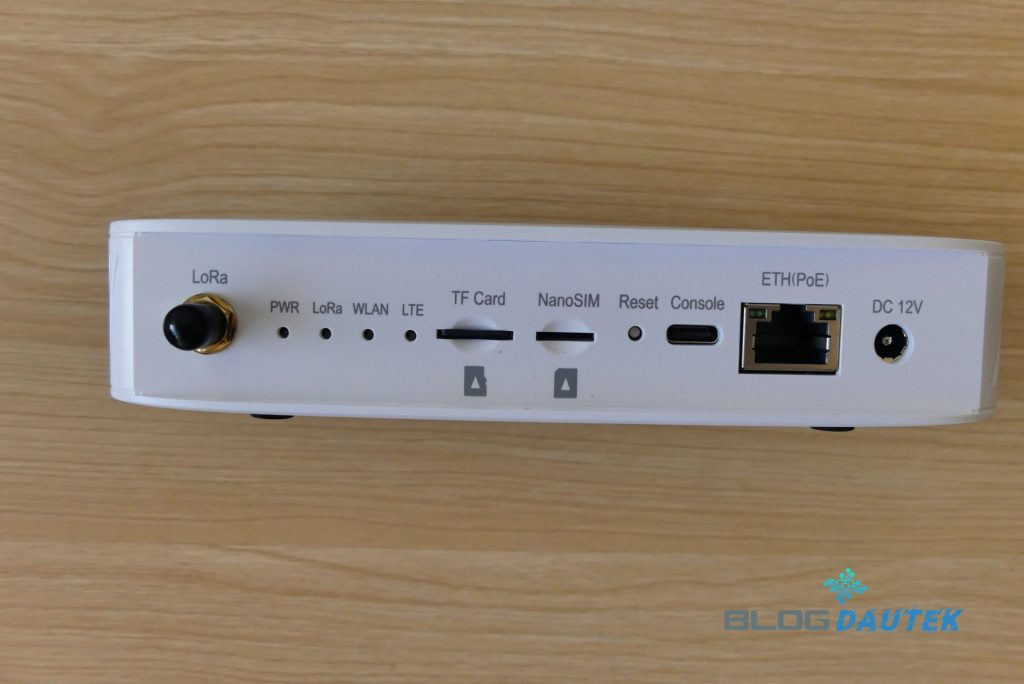

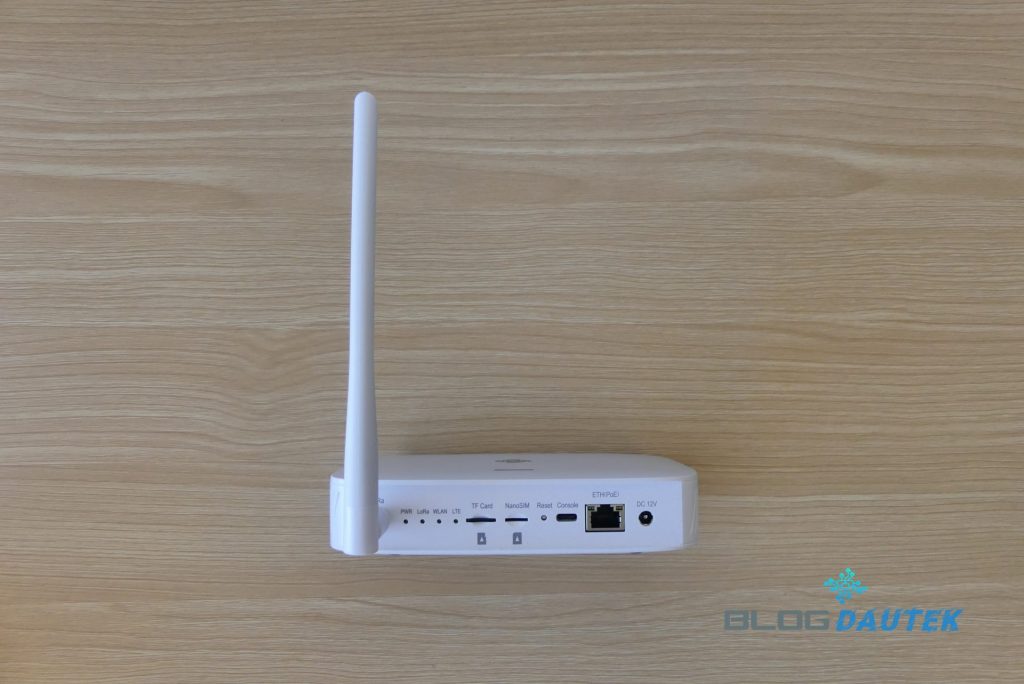

Vue de toutes les connectiques avec les voyant LED.

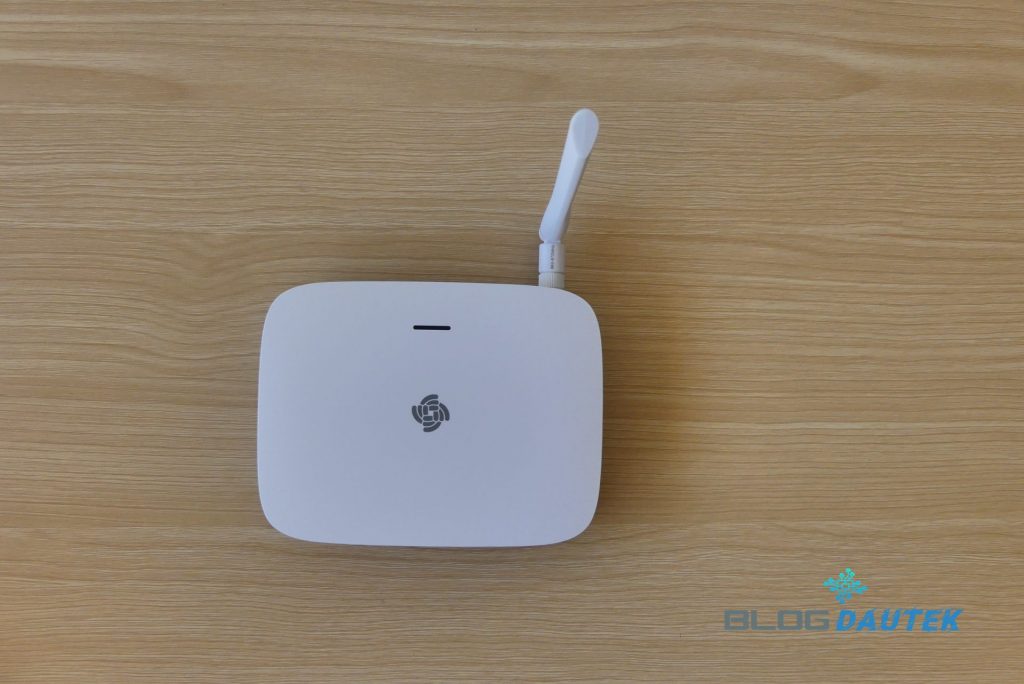

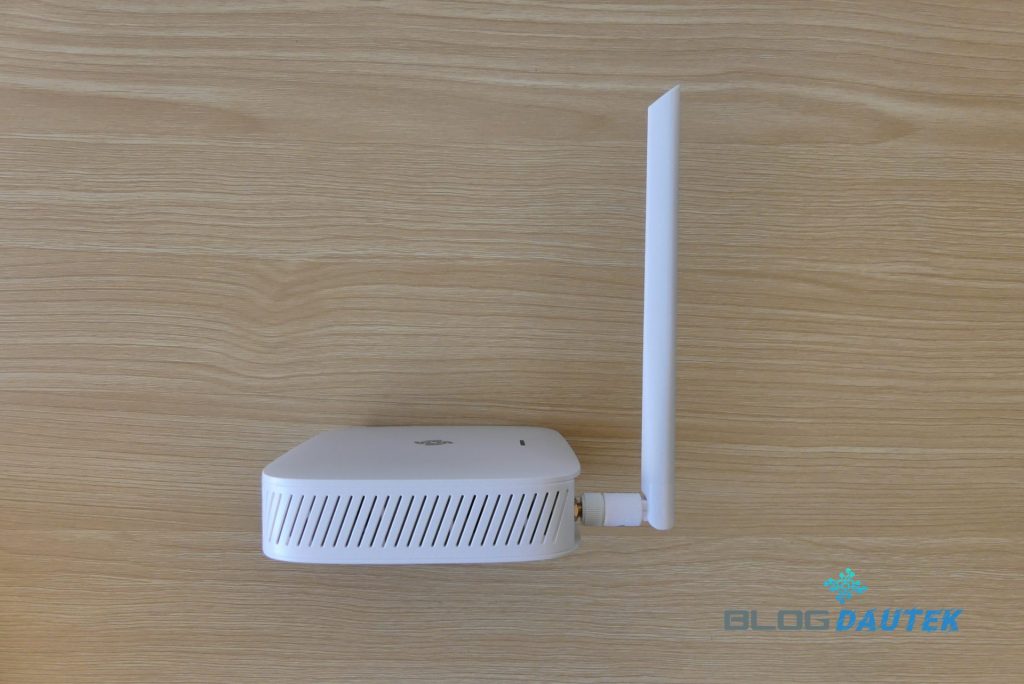

Installation de l’antenne, vissée sur le connecteur Lora.

Caractéristiques

• Matériel
  • Informatique
    • RAK636 SoM
    • MT7628, RAM DDR2 128 Mo, 32 Mo de mémoire Flash
  • Lora®
    • Prise en charge de 8 canaux
    • Concentrateur(s) LoRa(s) basé sur SX1302
    • Sensibilité RX : – 139 dBm (min)
    • Puissance TX : 27 dBm (max)
    • Connecteur RP-SMA (avec antenne LoRa® incluse)
  • Wi-Fi
    • Fréquence : 2,4 GHz (802.11b/g/n)
    • Sensibilité RX : -95 dBm (min)
    • Puissance TX : 20 dBm (max.)
    • Canaux de fonctionnement : 2,4 GHz : 1-13
    • Antenne interne
  • Ethernet
    • Port Ethernet RJ45 avec prise en charge 10/100M
  • Alimentation
    • PoE (alimentation par Ethernet) : (IEEE 802.3af) – 37~57 VDC
      12VDC, 1A
  • Peut s’intégrer aux serveurs de réseau privés (ChirpStack) et publics (TTN)
  • Boîtier intérieur IP30
  • Dimensions du boîtier : 166 x 127,5 x 36 mm
  • Caractéristiques environnementales
    • Température de fonctionnement : -10° C à +55° C
    • Humidité de fonctionnement : 0-95 % HR sans condensation
    • Température de stockage : – 10 C à +65° C
    • Humidité de stockage : 0-95 % HR sans condensation
  • Options de montage
    • Bureau/surface plane
    • Support mural
    • Plaque avec option de montage mural et option DIN


• Logiciel
  • Micrologiciel WisGateOS2
    • Redirecteur de paquets UDP
    • Bases : Transporteur de station
    • Serveur réseau intégré
    • Prise en charge de l’intégration MQTT et HTTP pour le NS intégré
    • Pont MQTT
    • Prise en charge du pont MQTT ChirpStack V3/V4
    • Interface utilisateur Web
    • SSH
    • Extensions WisGateOS2 – OpenVPN, état de la batterie Plus, Wire Guard, logo d’interface utilisateur personnalisé, etc.
    • WisGateOS2 Extensions SDK
    • Modes client Wi-Fi et point d’accès
    • Chien de garde de l’interface MultiWAN

Intégration de la passerelle LoRaWAN RAK 7268V2

Installation et configuration de plugin LNS

LNS signifie LoRa Network Server, que l’on traduit en français par Serveur de Réseau LoRa.

• Rôle : Il s’agit du cerveau du réseau LoRaWAN. Le LNS gère toute la communication entre les capteurs (objets connectés), les passerelles (gateways) et les applications métier.
• Fonctions principales :
  • Authentification et gestion des capteurs LoRaWAN présents sur le réseau.
  • Centralisation et routage sécurisé des messages envoyés via LoRa.
  • Gestion des paramètres radio, sélection du bon canal de transmission et optimisation de la portée.
  • Sécurité des échanges, notamment le chiffrement et la gestion des clés.

Sans un serveur LNS, aucun réseau LoRaWAN ne peut fonctionner efficacement : c’est le point de passage obligé pour superviser et sécuriser l’ensemble du trafic radio dans un projet domotique ou industriel.

Pour l’installer, allez sur Plugins → Gestion des plugins.

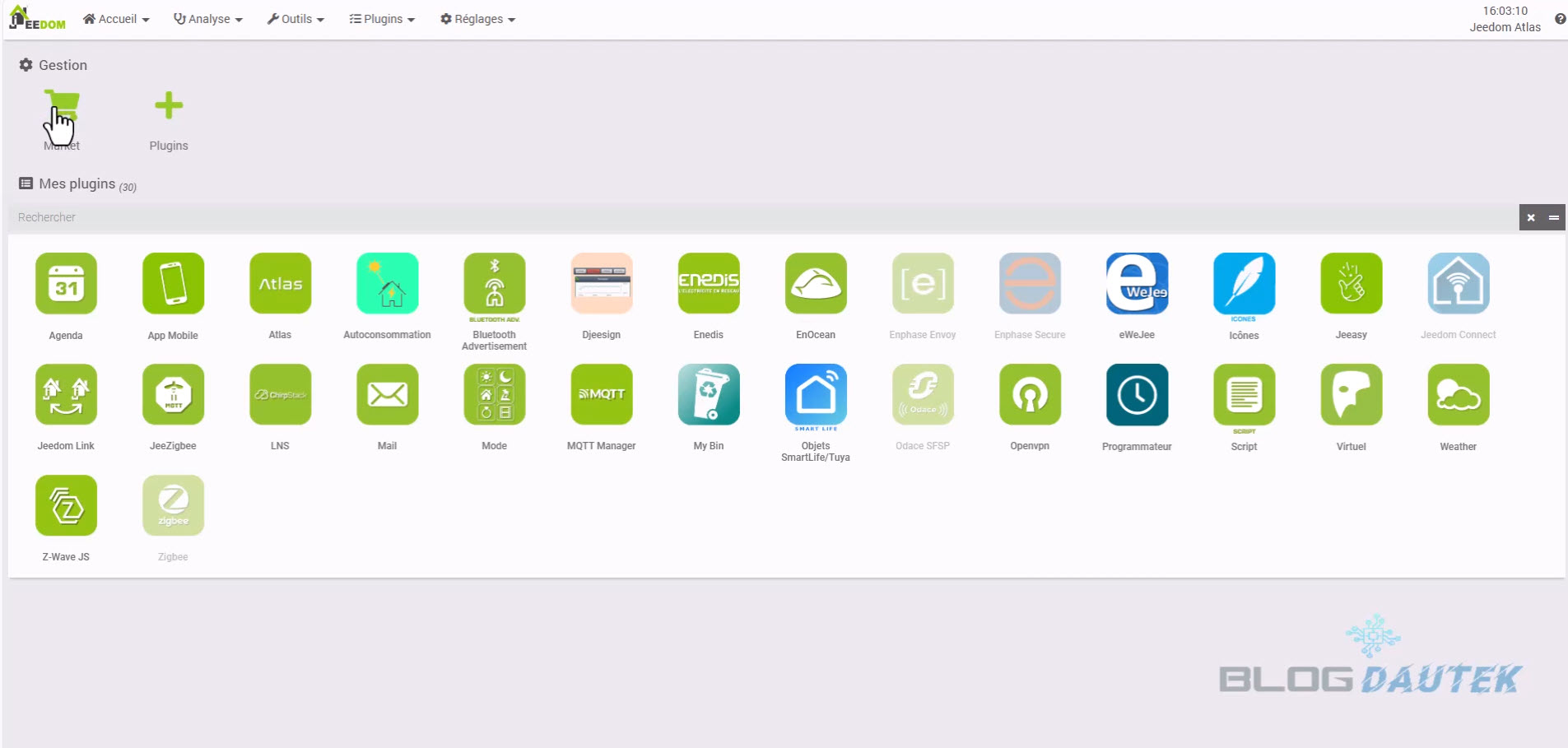

Ensuite, cliquez sur Market.

Puis, dans la barre de recherche, tapez LNS et cliquez dessus.

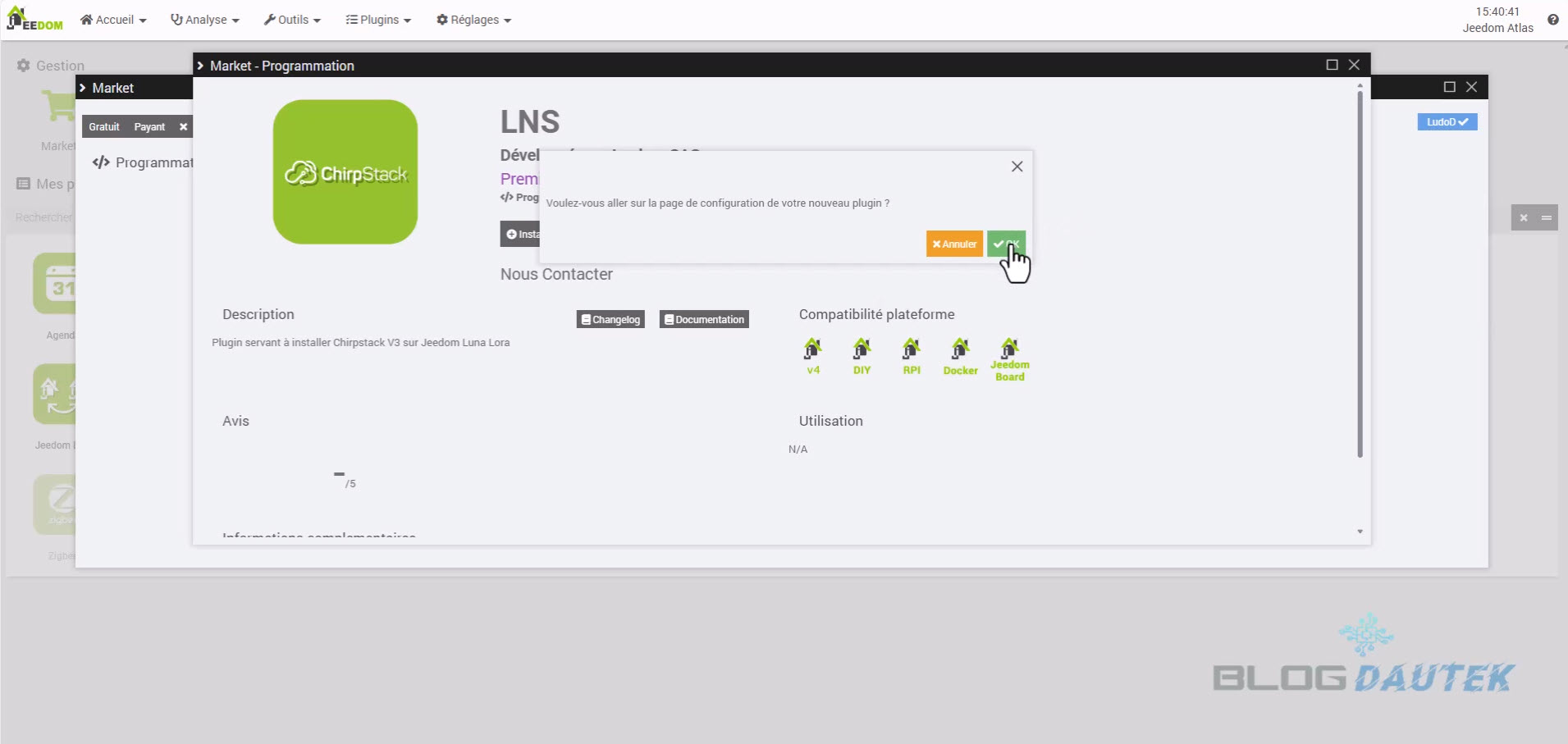

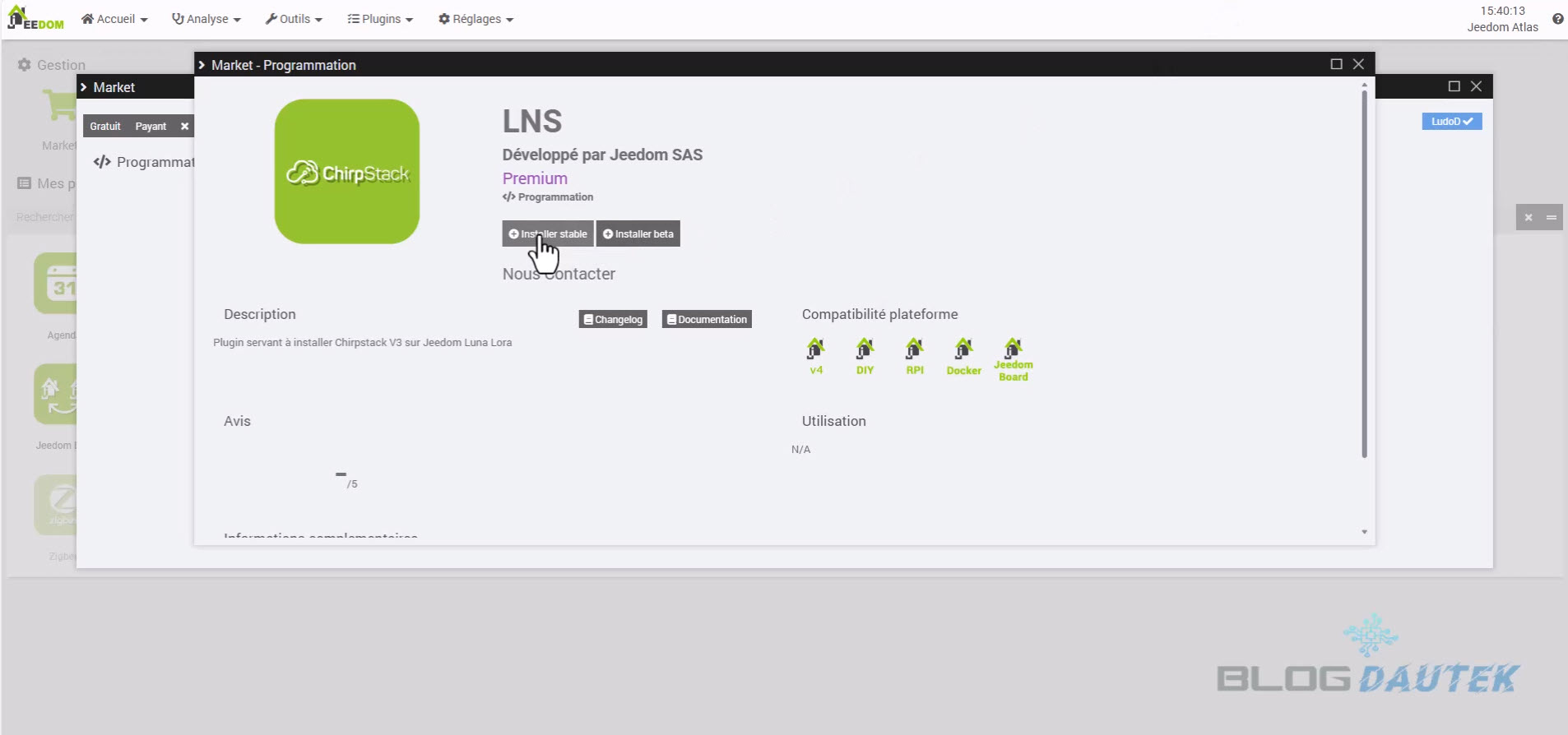

Cliquez sur Installer stable et une fois terminée cliquez sur OK pour accéder à la configuration.

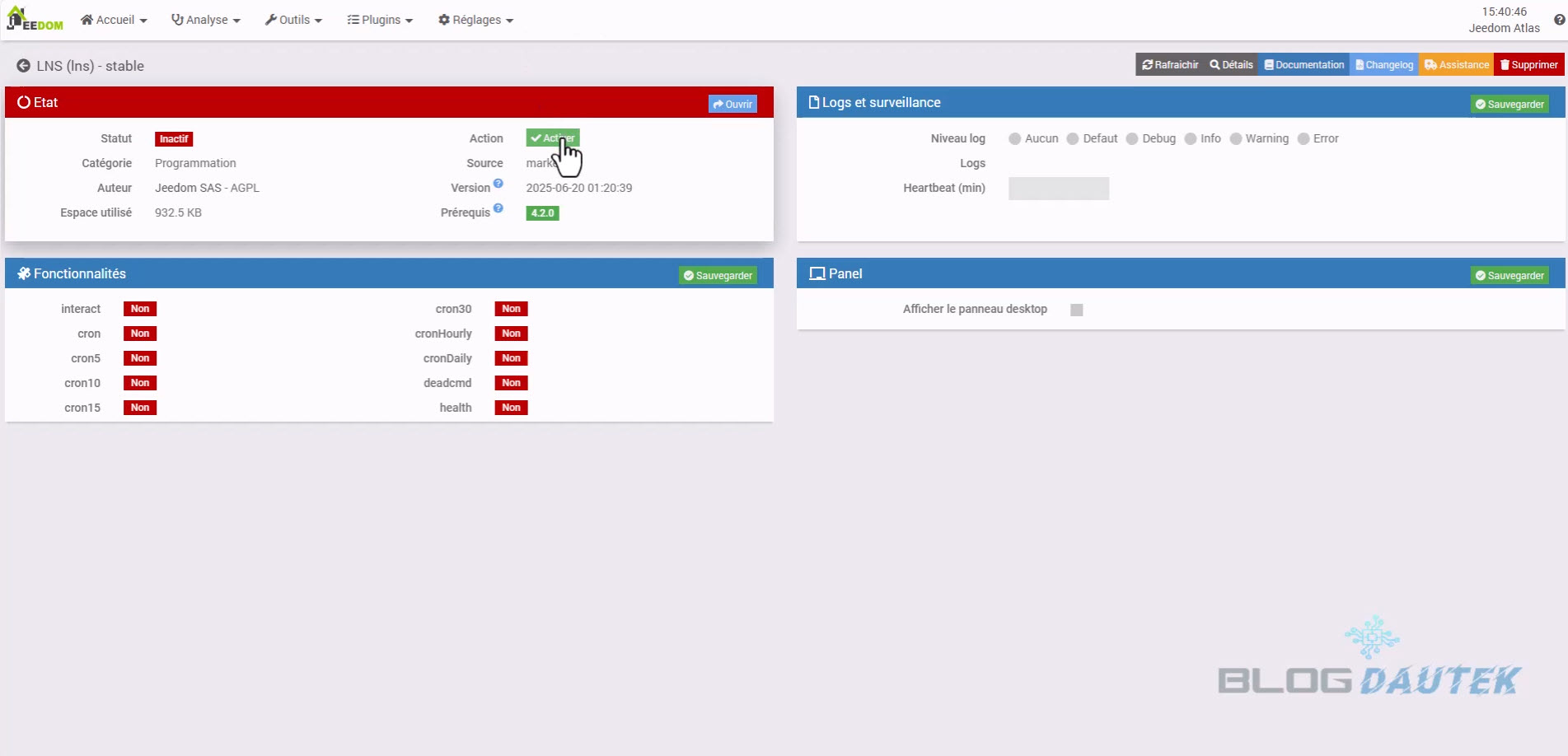

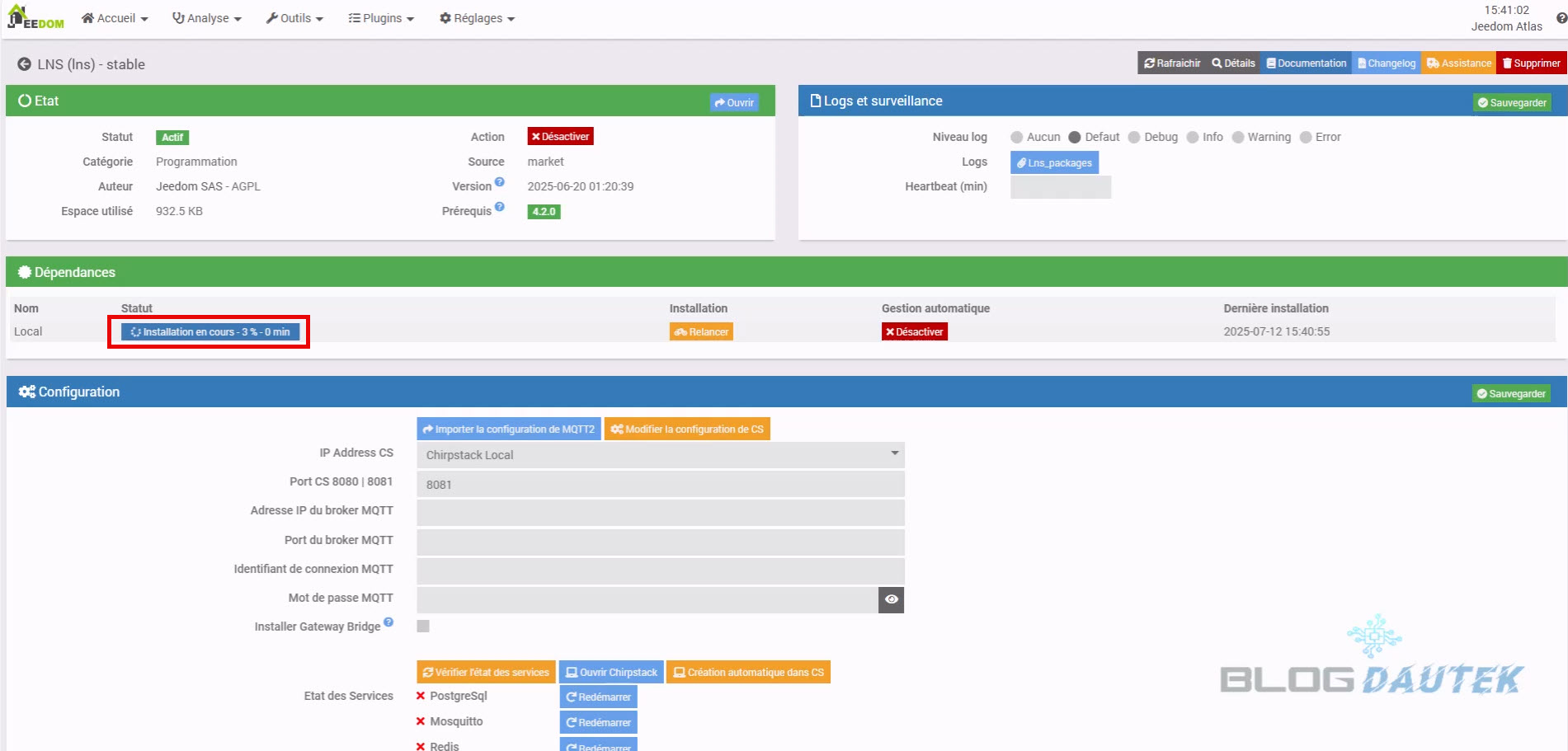

Maintenant, cliquez sur Activer et laissez les dépendances s’installer, cela prendra quelques minutes.

Configuration passerelle Lorawan RAK

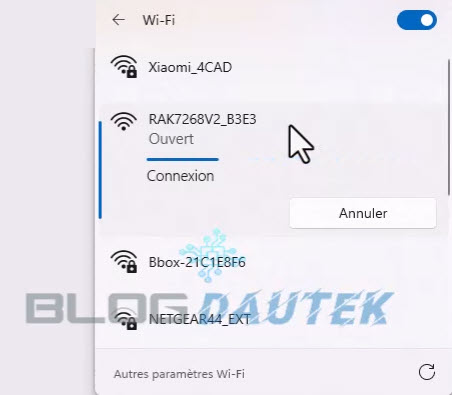

Pendant ce temps, nous allons nous connecter à la passerelle pour cela connecter vous en Wi-Fi directement en la sélectionnant sur votre ordinateur et rendez-vous à l’adresse local https://192.168.230.1/ pour accéder l’interface web.

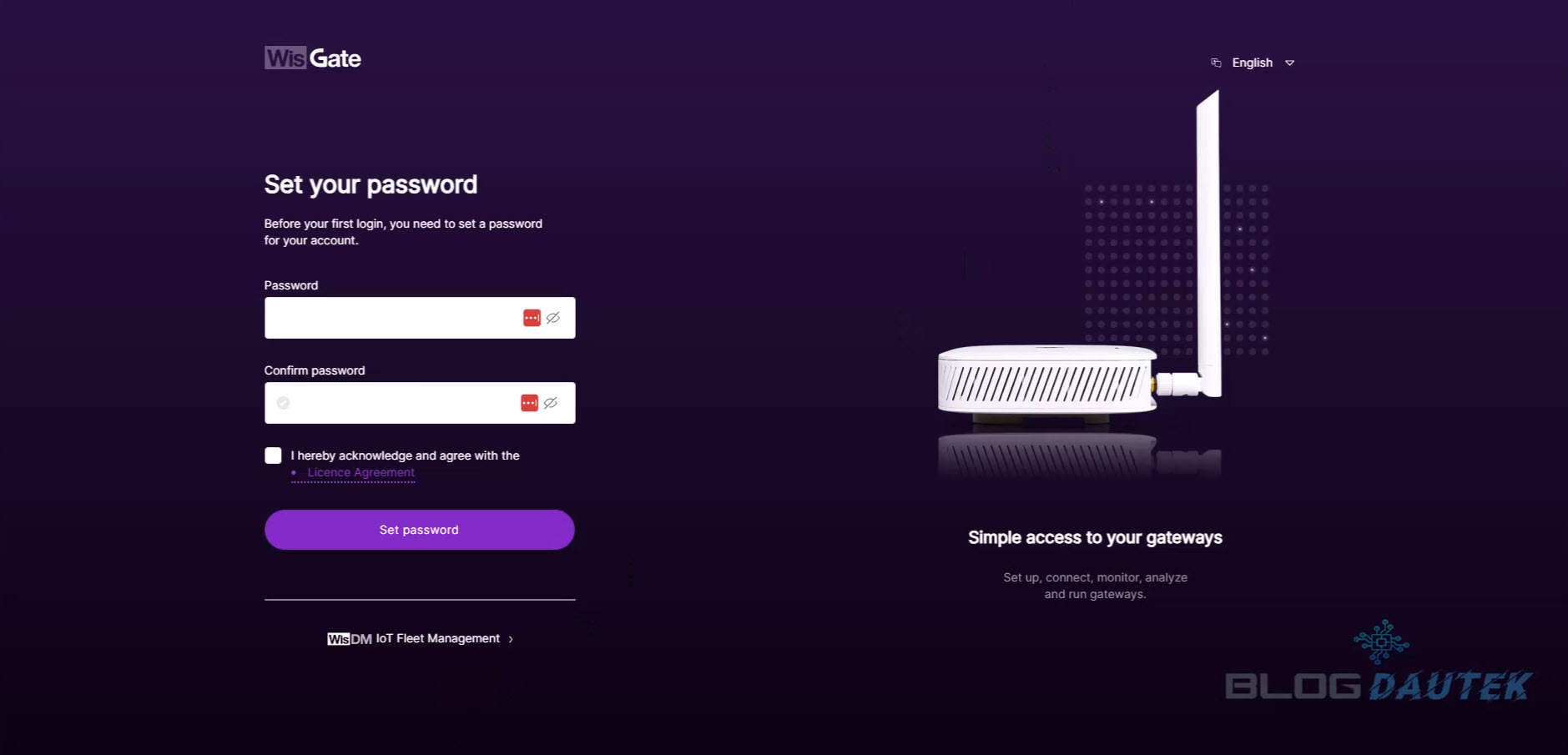

Ensuite, vous devez entrer un mot de passe qui vous servira pour vous connecter une autre fois.

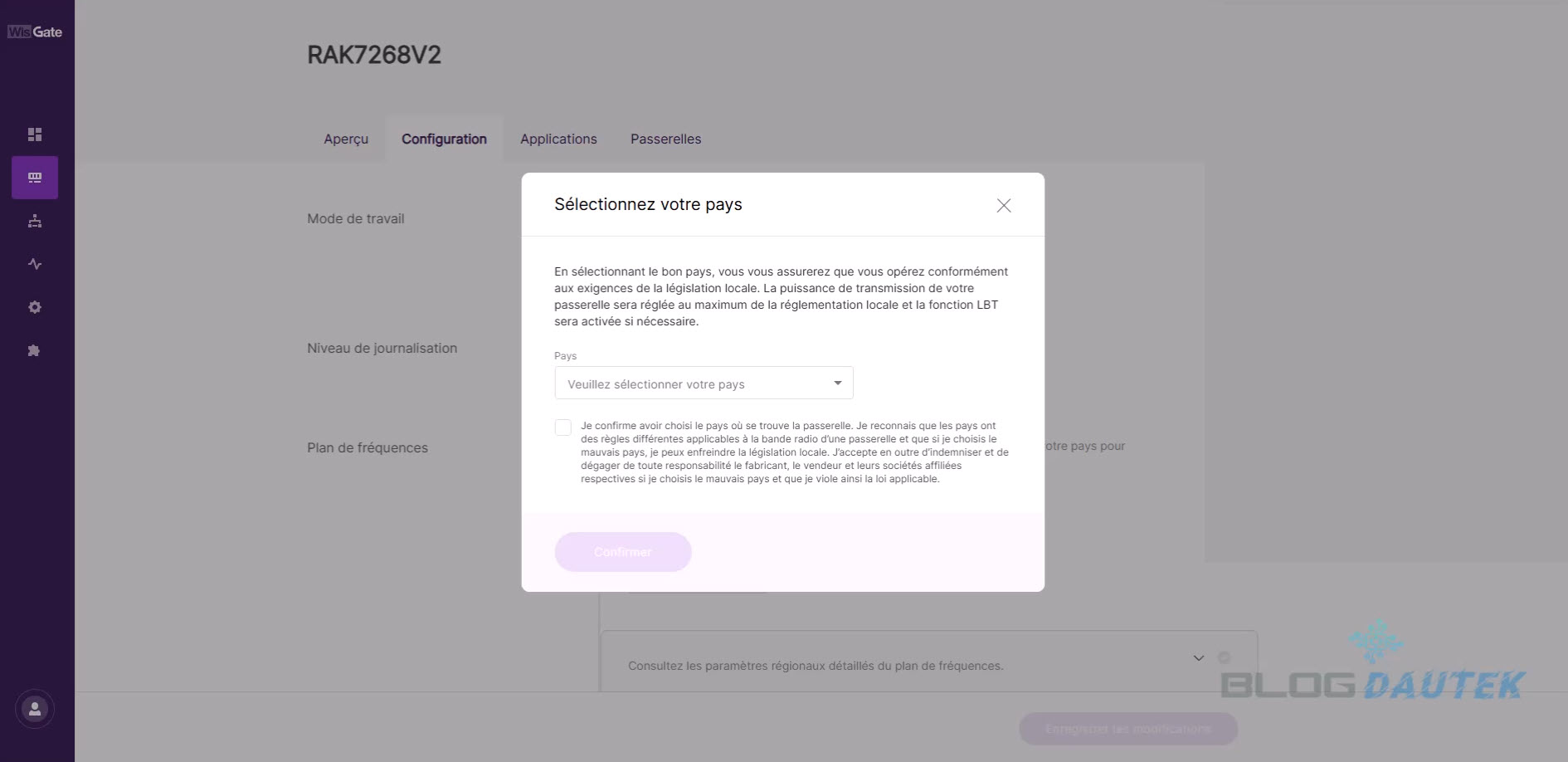

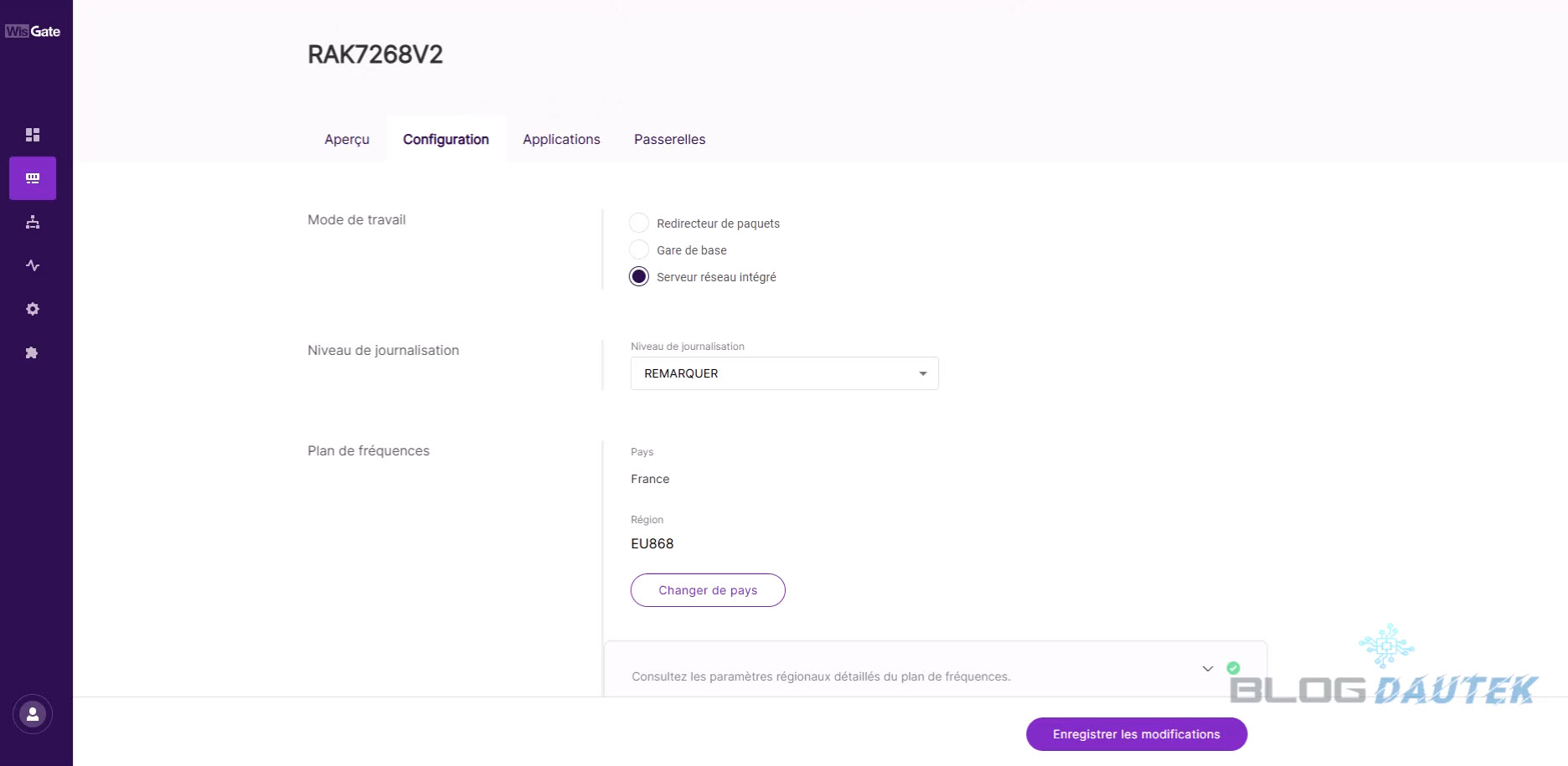

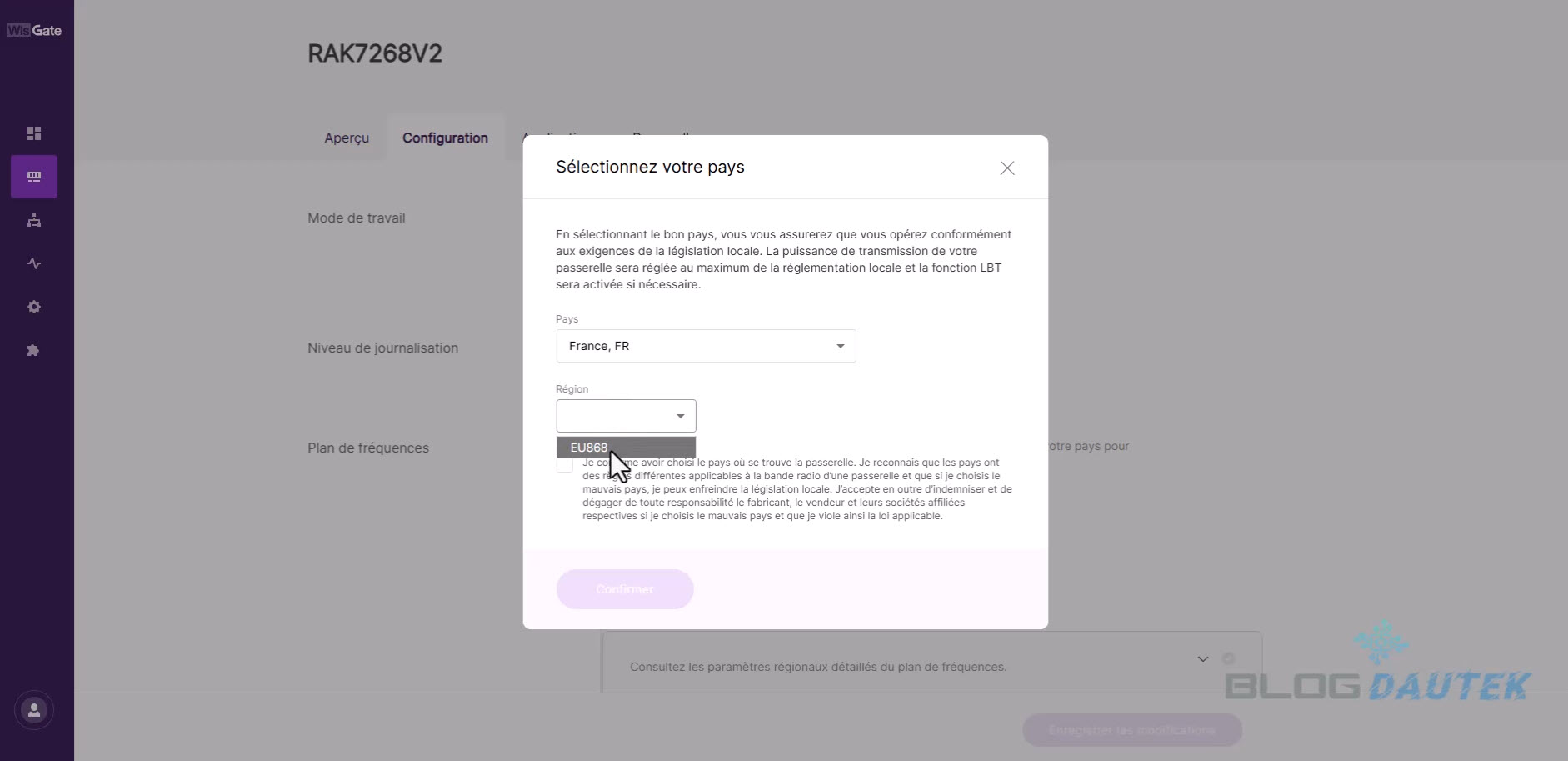

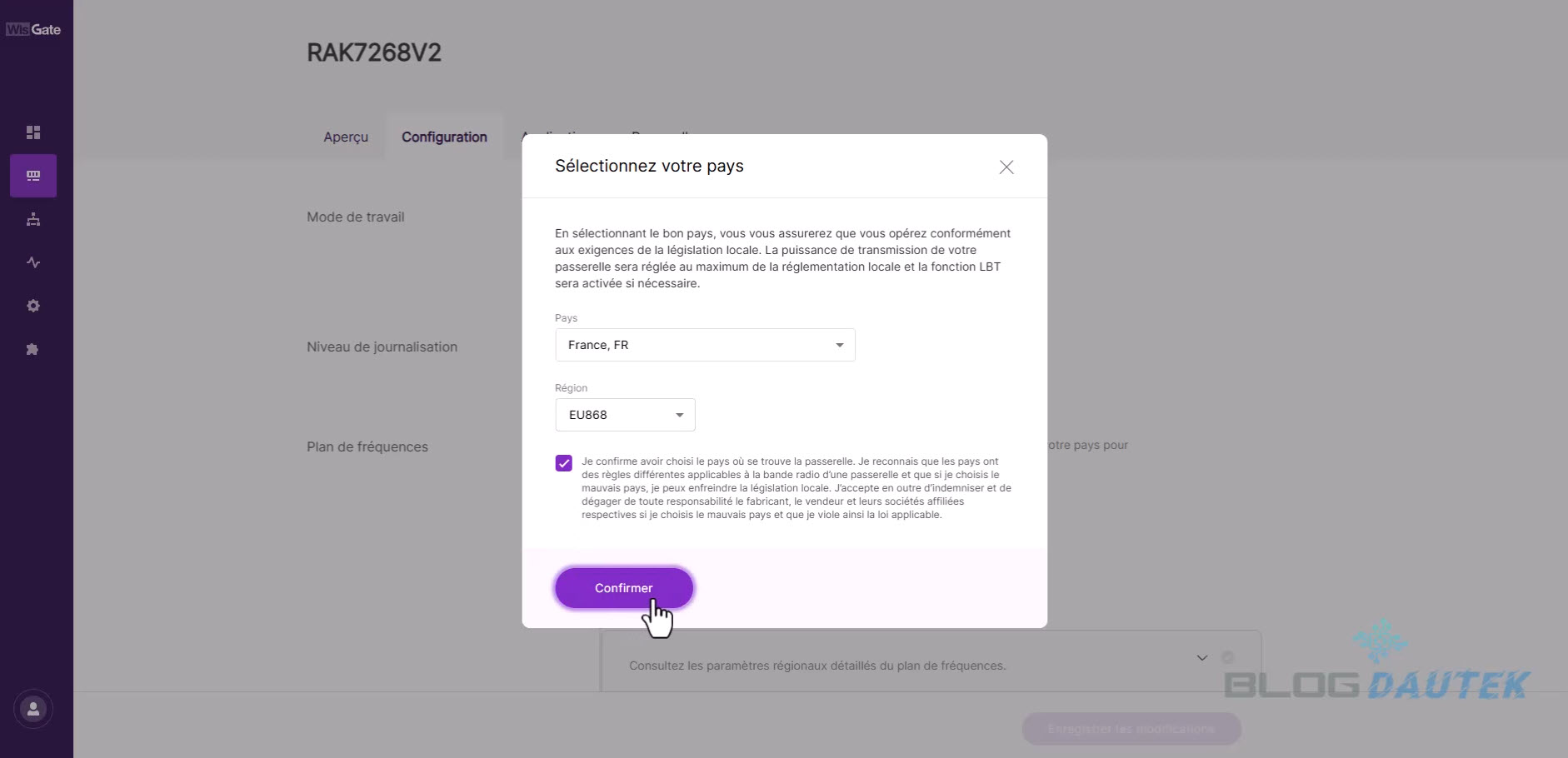

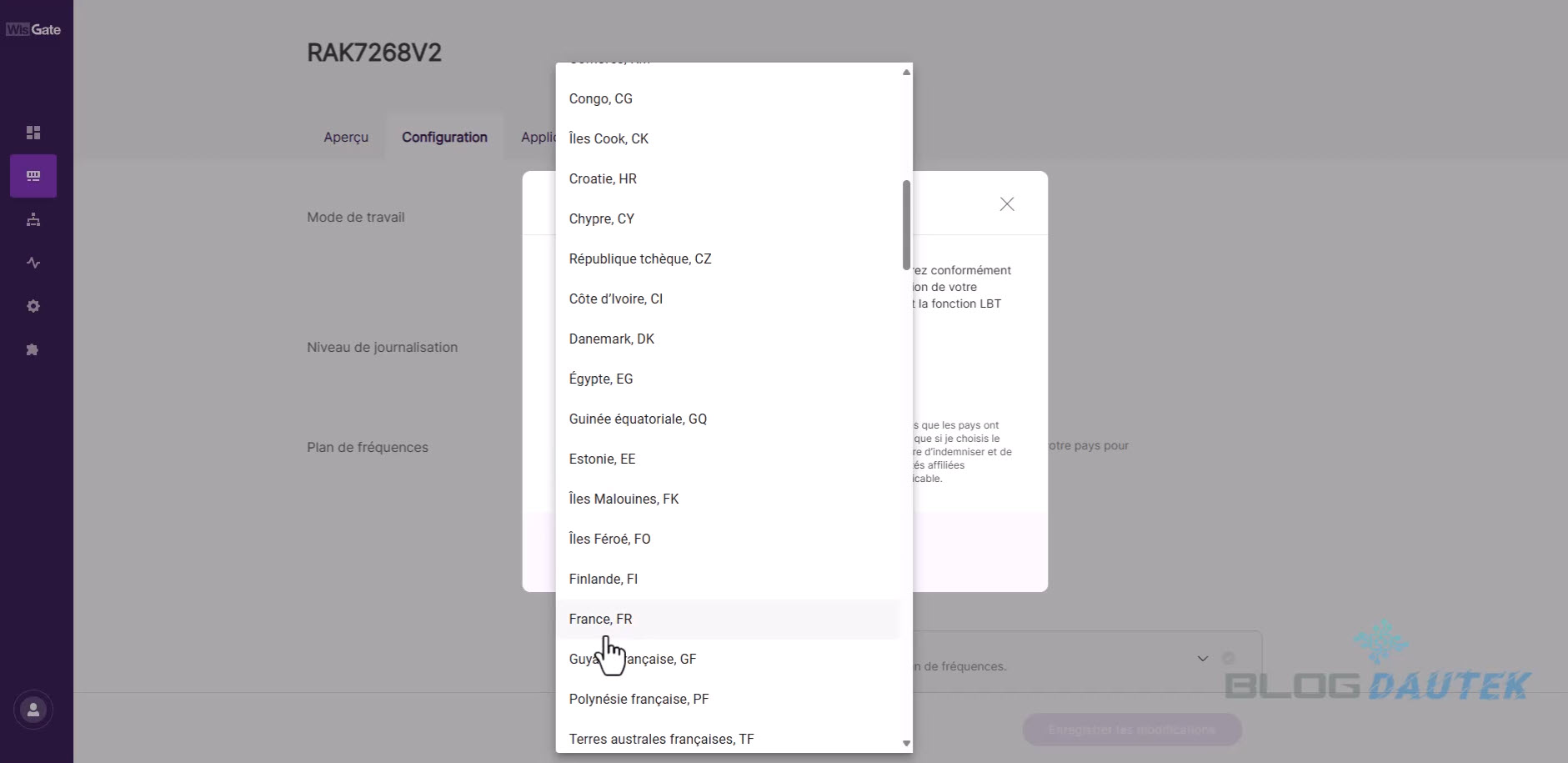

Ensuite, sélectionnez votre pays, cliquez sur la région et confirmer.

Enfin, cliquez sur enregistrer les modifications.

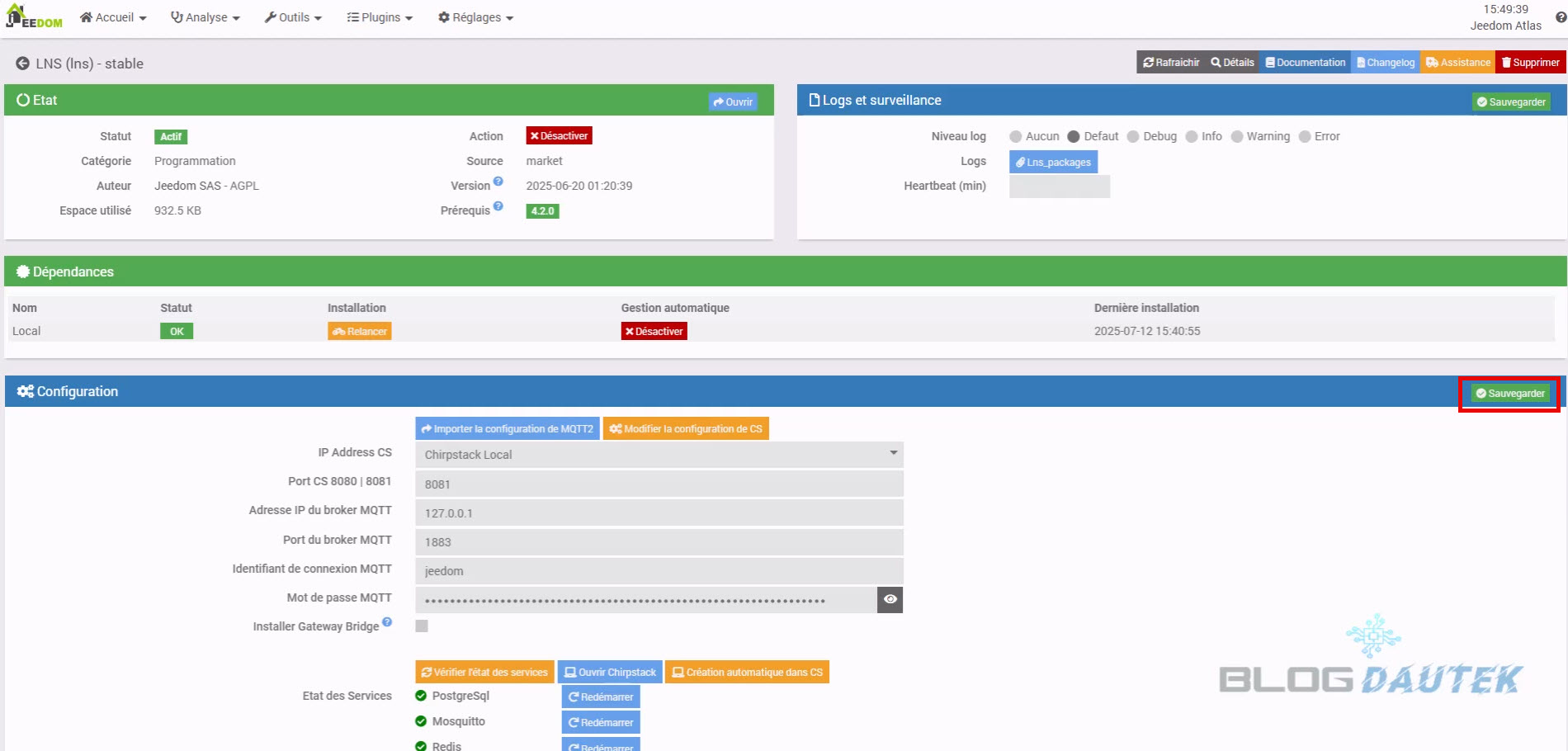

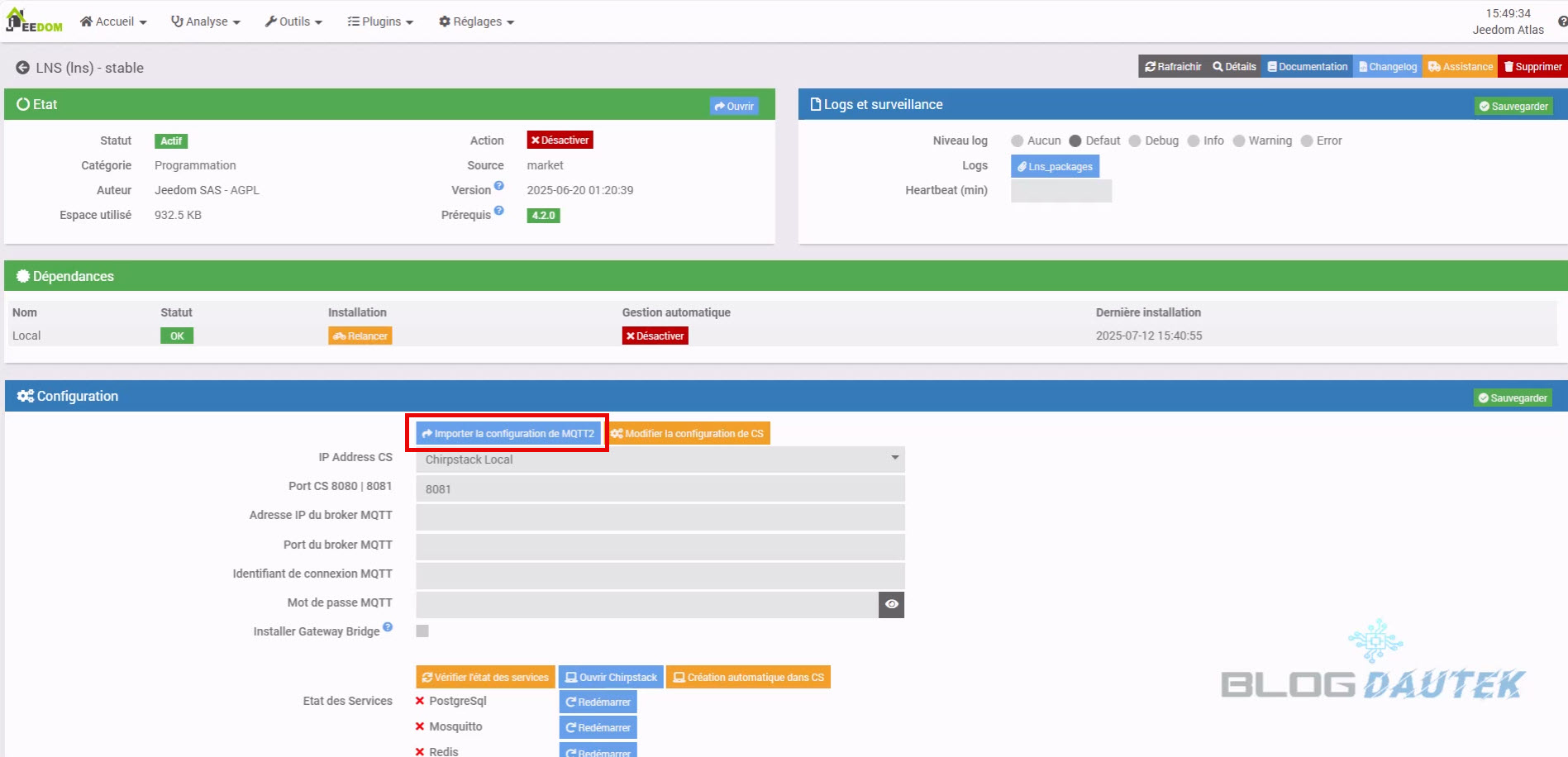

Maintenant, revenez sur Jeedom et vous voyez que les dépendances sont OK. Cliquez sur Importer la configuration de MQTT2. Puis, quand l’importation est terminée, cliquez sur Sauvegarder.

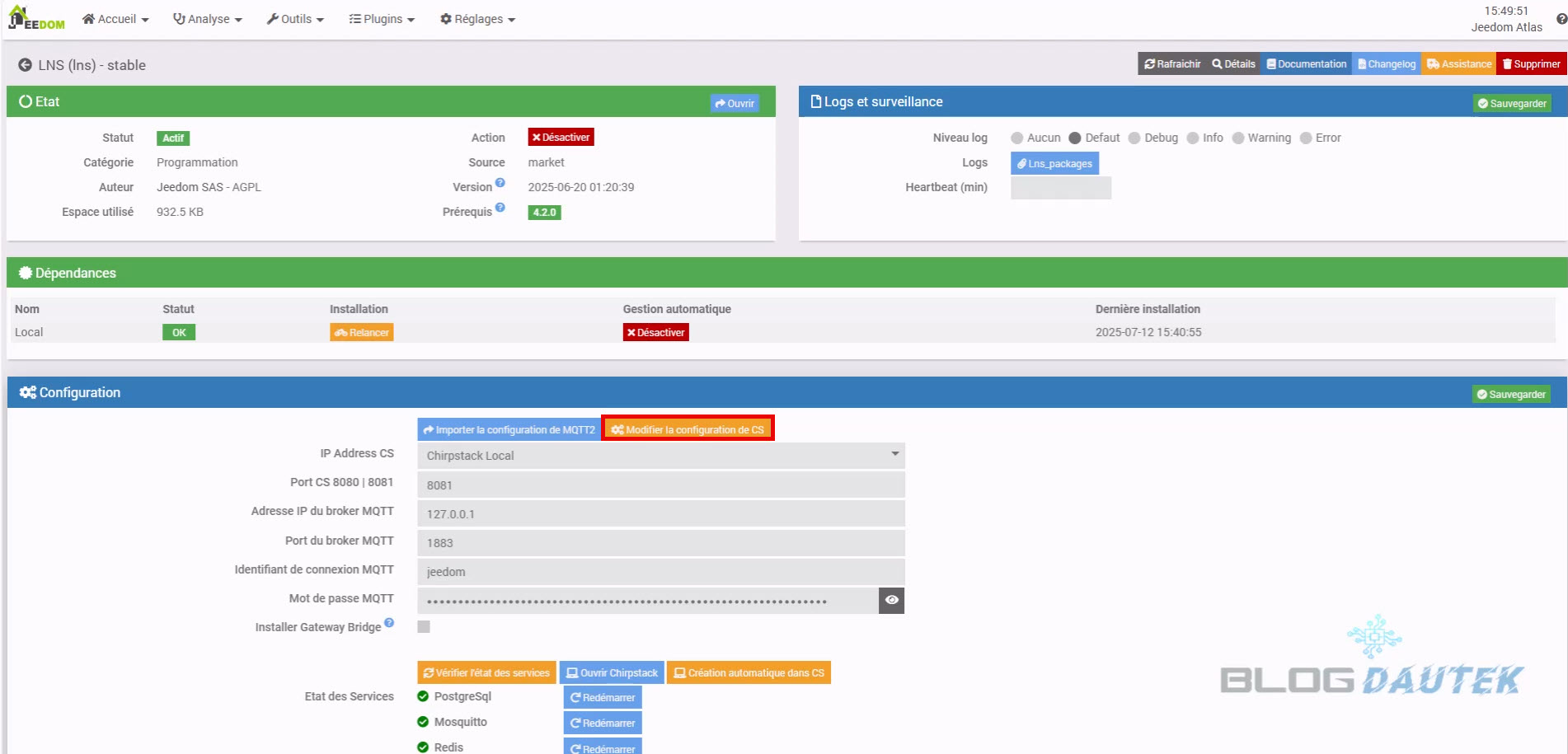

Ensuite, cliquez sur Modifier la configuration de CS.

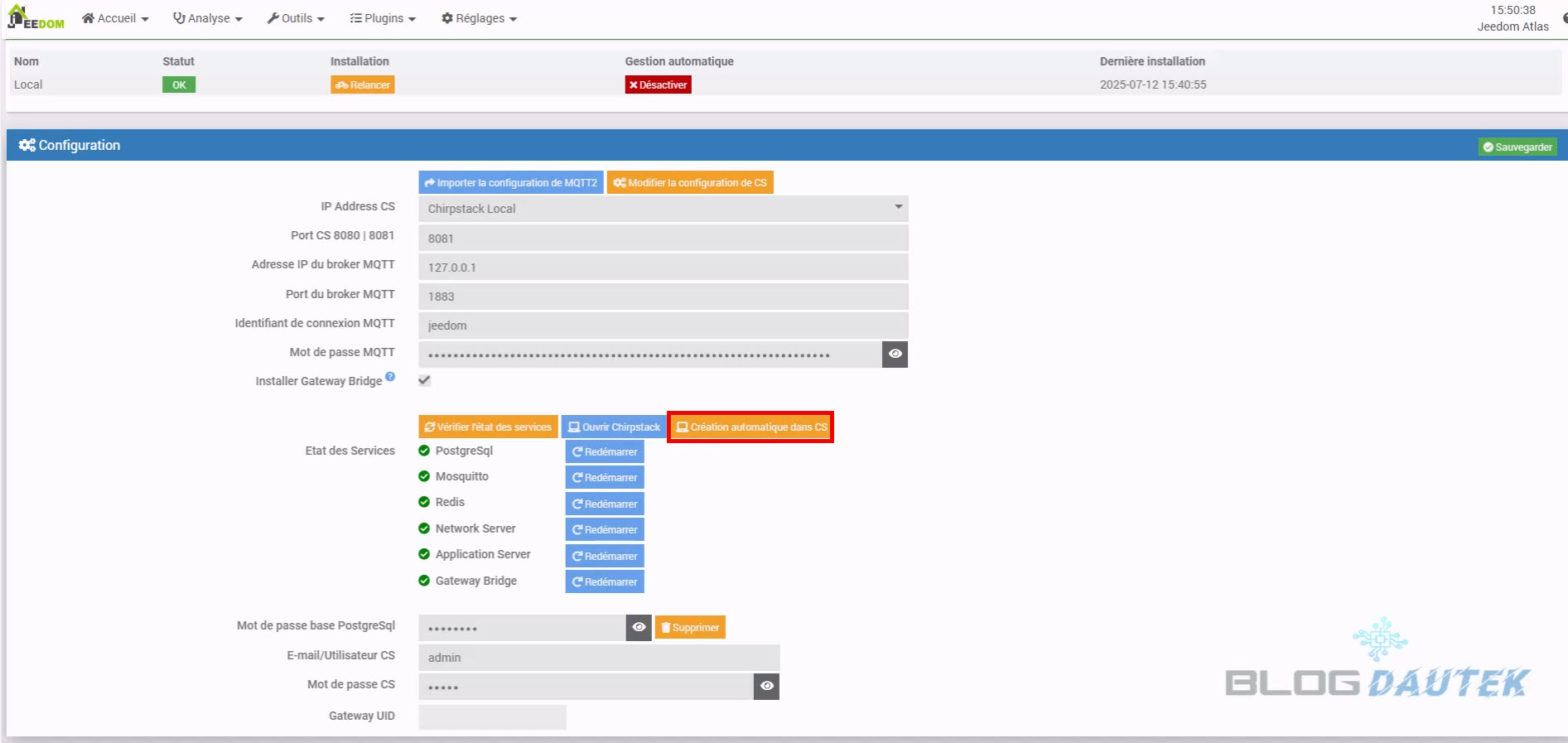

Maintenant, cliquez sur Création automatique dans CS.

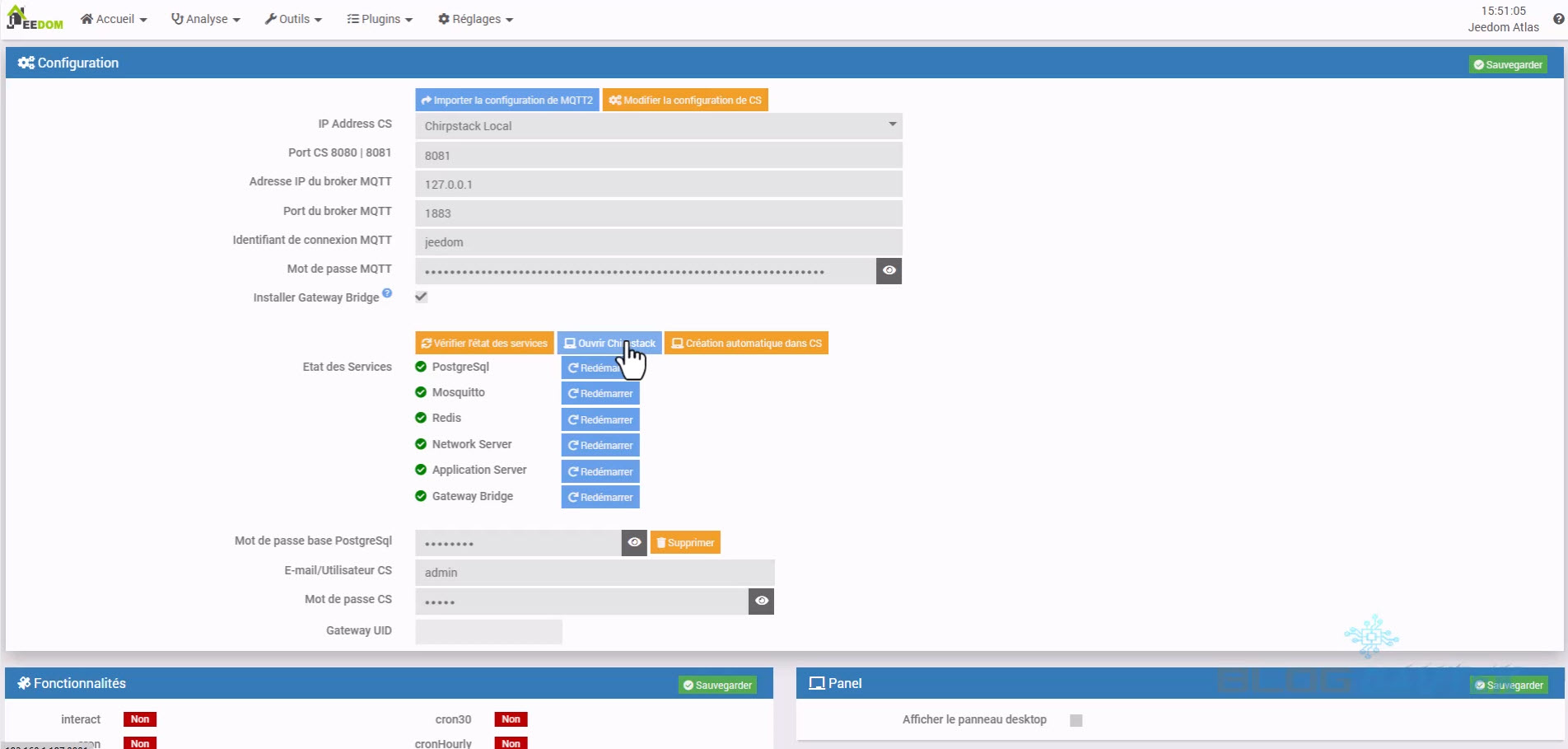

Enfin, cliquez sur Ouvrir Chirpstack.

Chirpstack

ChirpStack sert à :

• Sécuriser le réseau : gestion des clés de sécurité, du chiffrement, et des droits d’accès.
• Créer et gérer un réseau LoRa privé : ChirpStack permet de déployer un réseau LoRaWAN indépendant (à la maison, en entreprise, pour une collectivité, etc.).
• Gérer les objets connectés (capteurs, actionneurs) : administration, activation, configuration, organisation par type ou usage (multi-tenant).
• Traiter la data : réception, authentification, validation, décryptage et décodage des messages “payload” venant des capteurs.
• Échanger avec des applications tierces : transmission des données via MQTT, HTTP, RabbitMQ pour exploitation dans le cloud, une base de données, un dashboard ou une API métier.

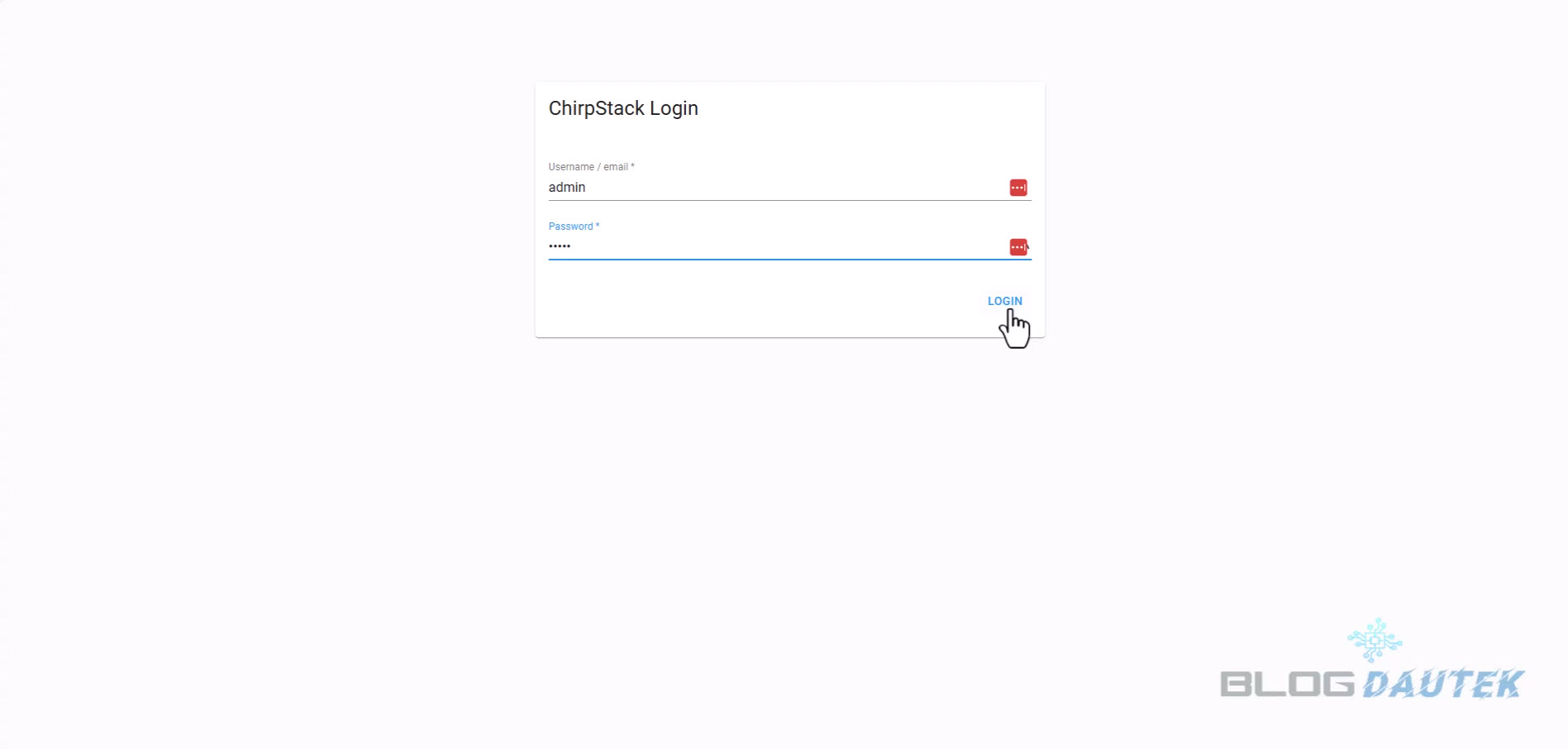

Sur la page de connexion, mettre admin pour le nom d’utilisateur et le mot de passe.

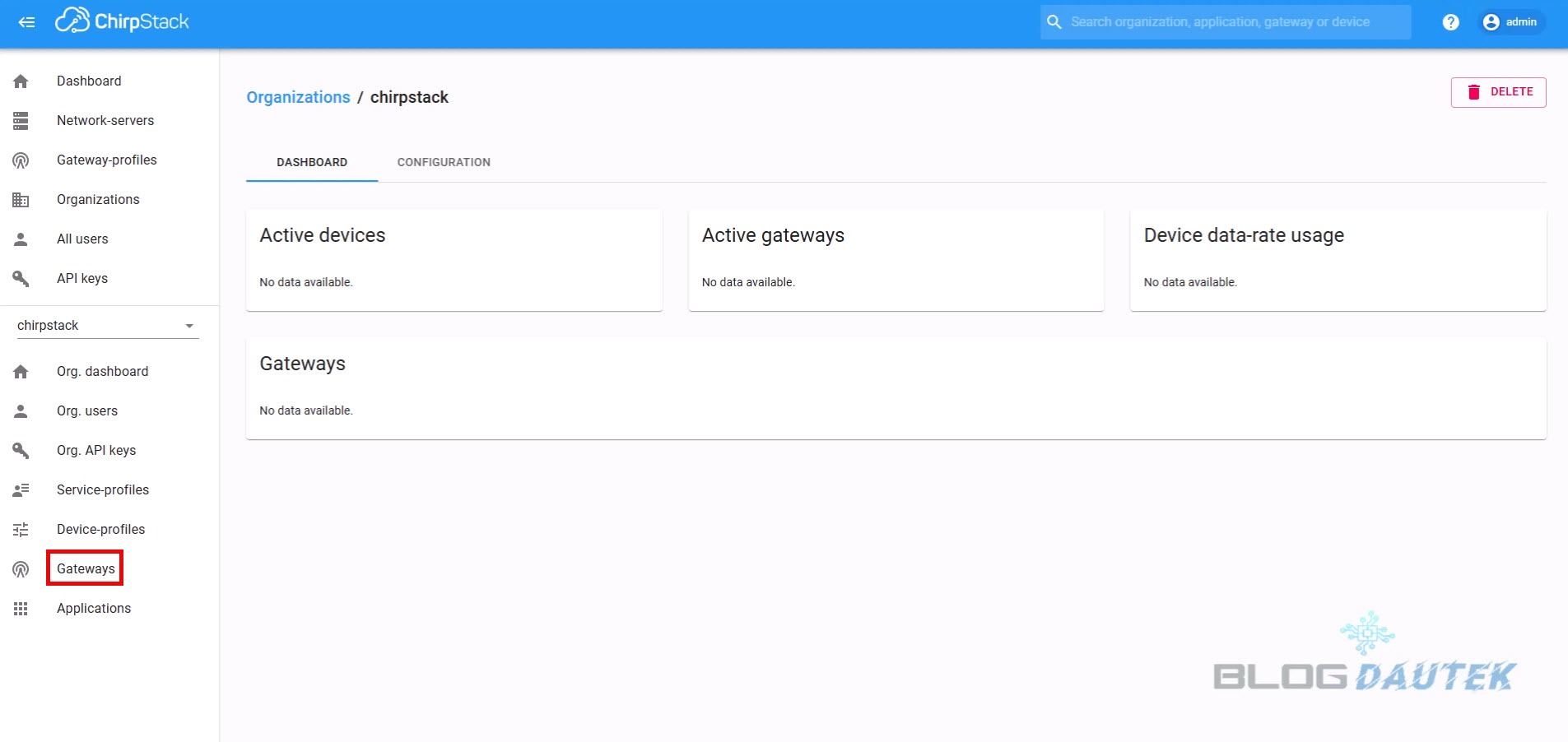

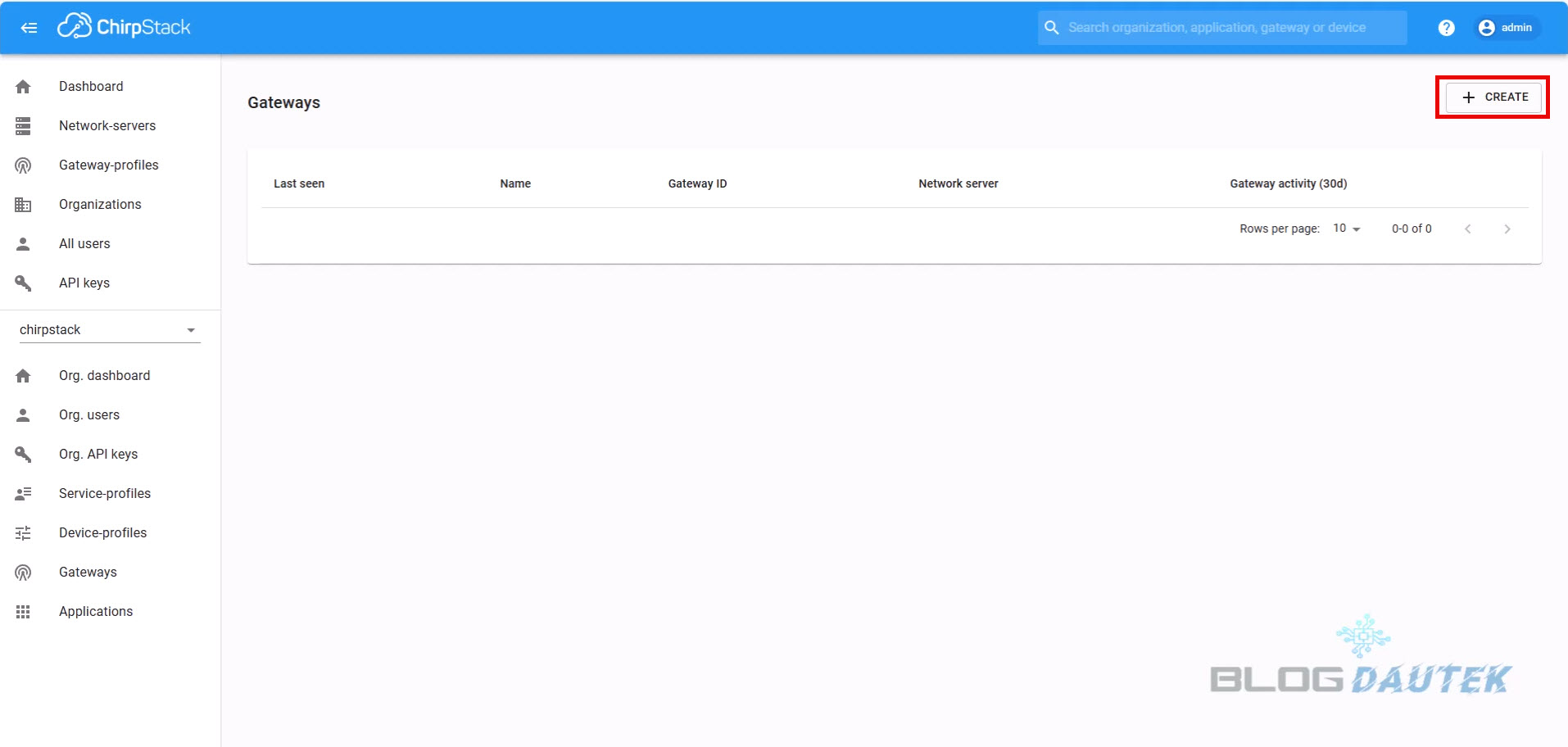

Ensuite, cliquez sur Gateways puis sur Create pour intégrer la passerelle RAK.

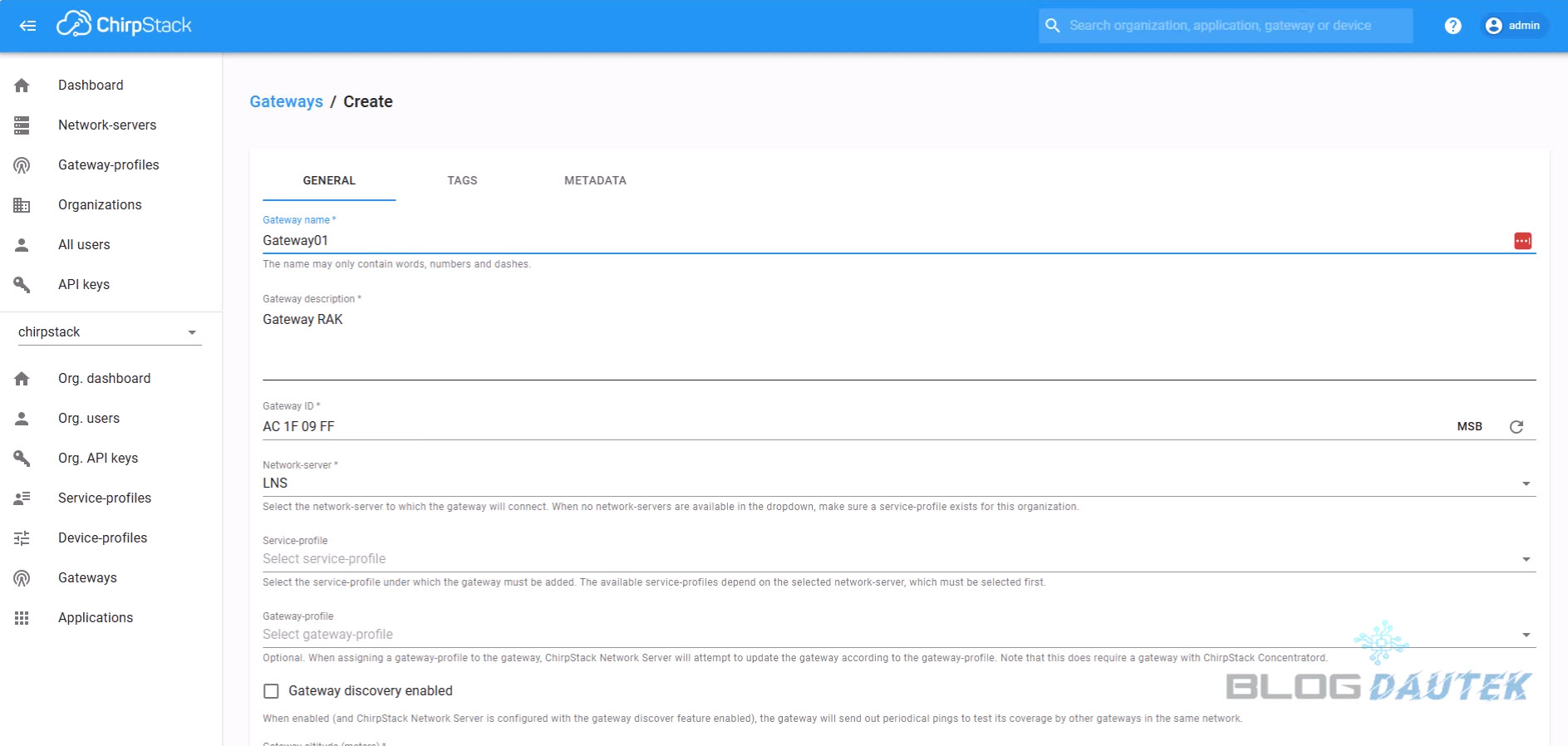

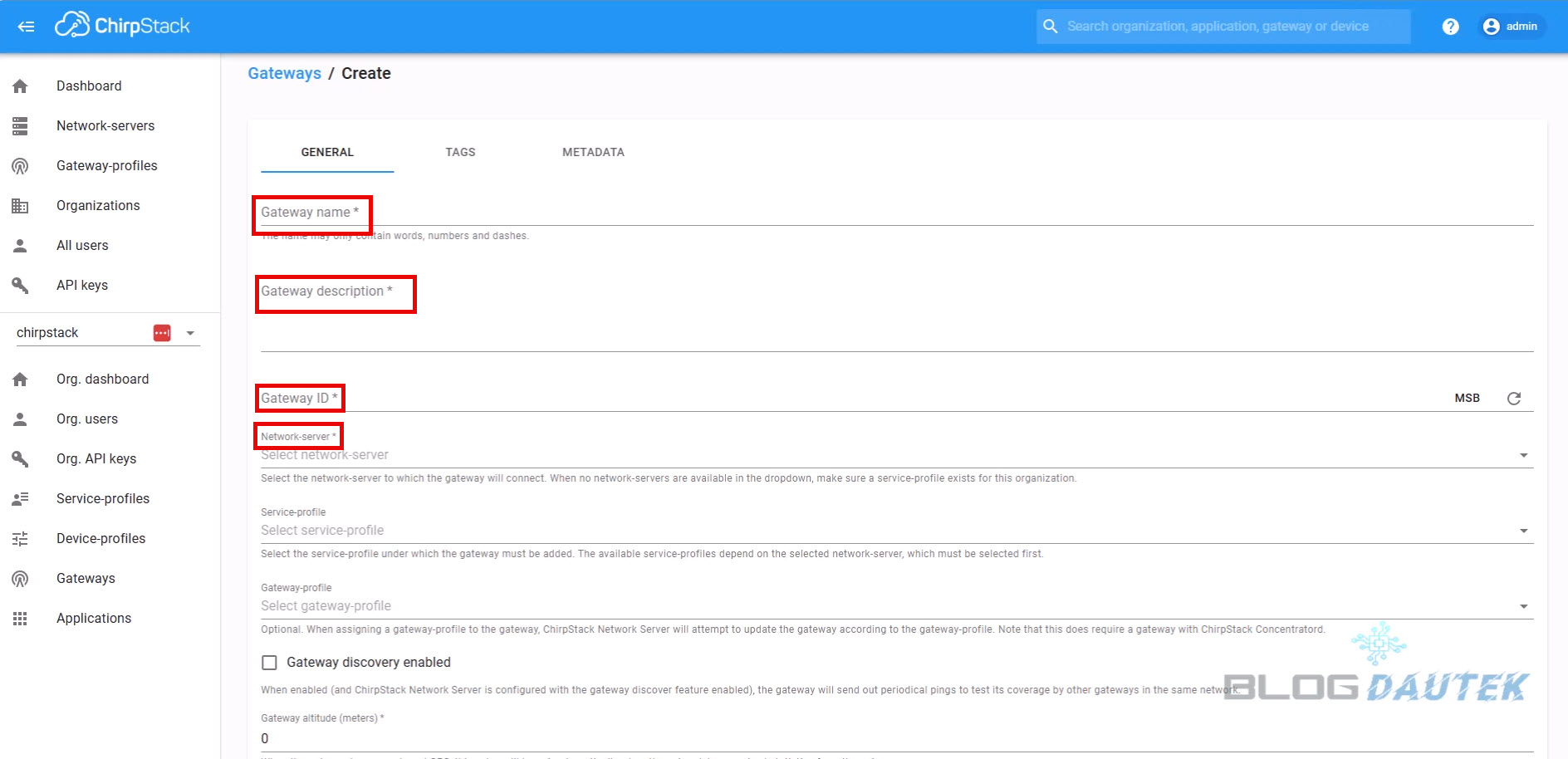

Maintenant, on va remplir les 4 informations dans les encadrés rouges, recopier les informations avec les suivantes :

1. Gateway01
2. Dans la description, j’ai mis Gateway RAK

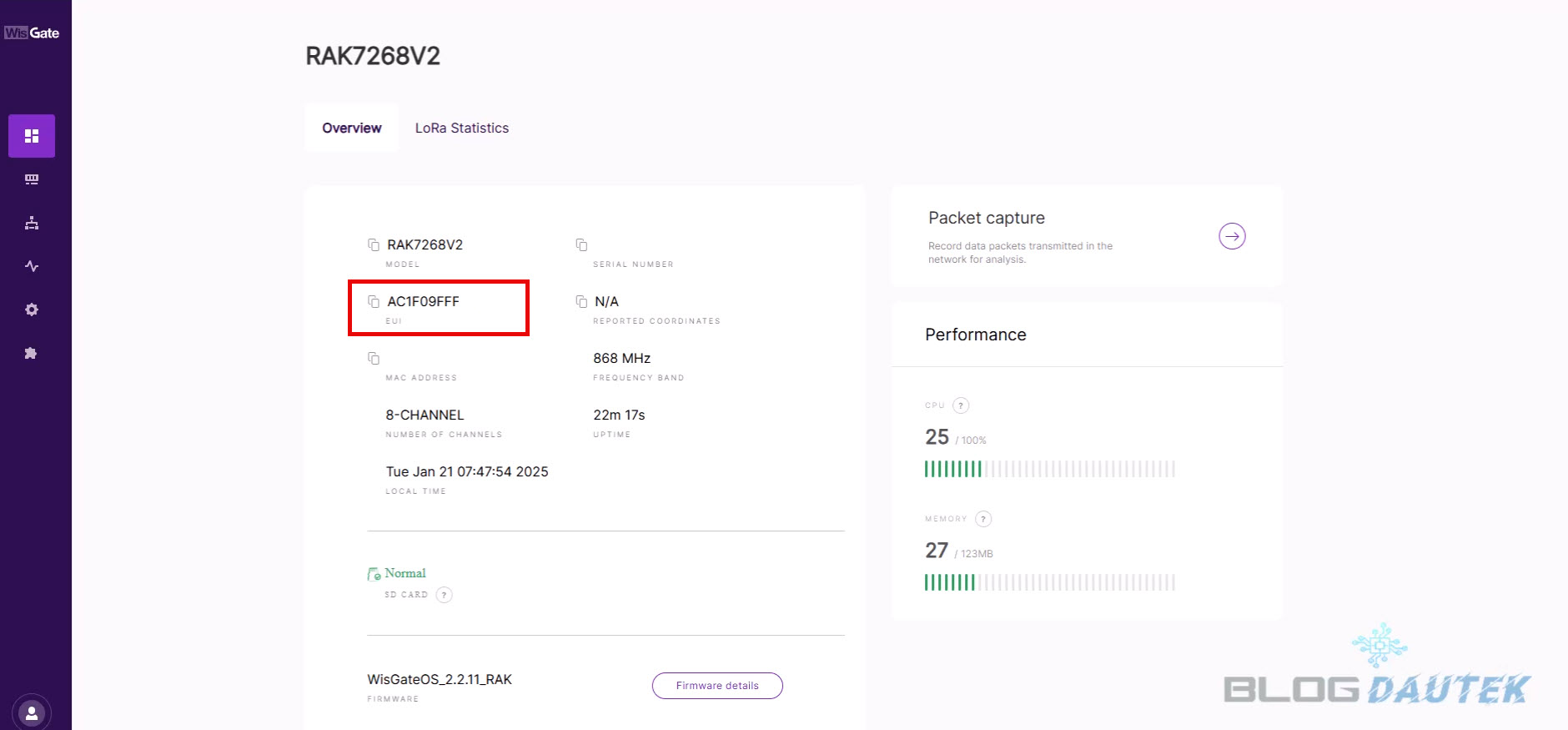

3. Mettre ID commençant par AC qui se trouve marqué EUI sur l’interface web de la passerelle ou sous la passerelle
4. Sélectionnez LNS dans la liste

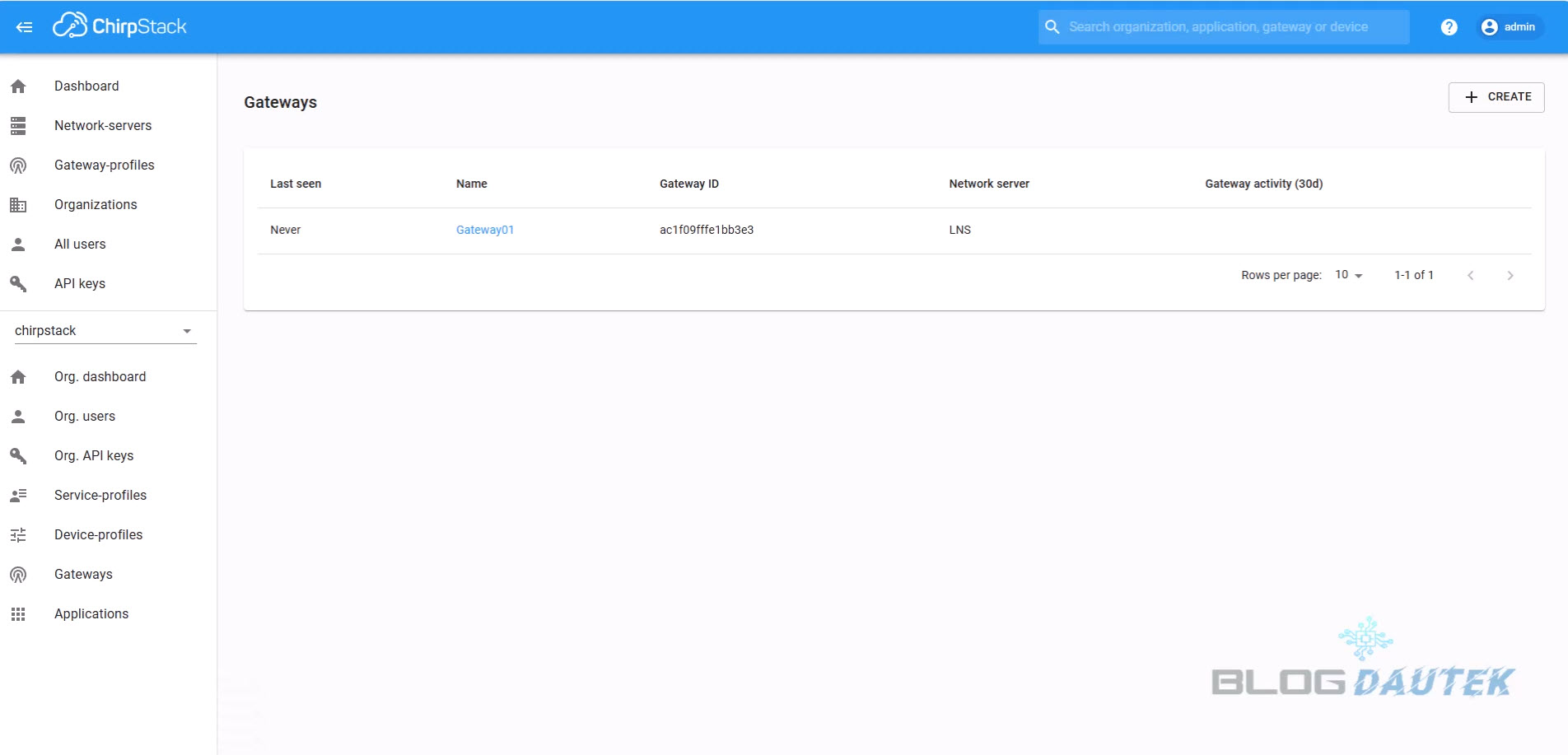

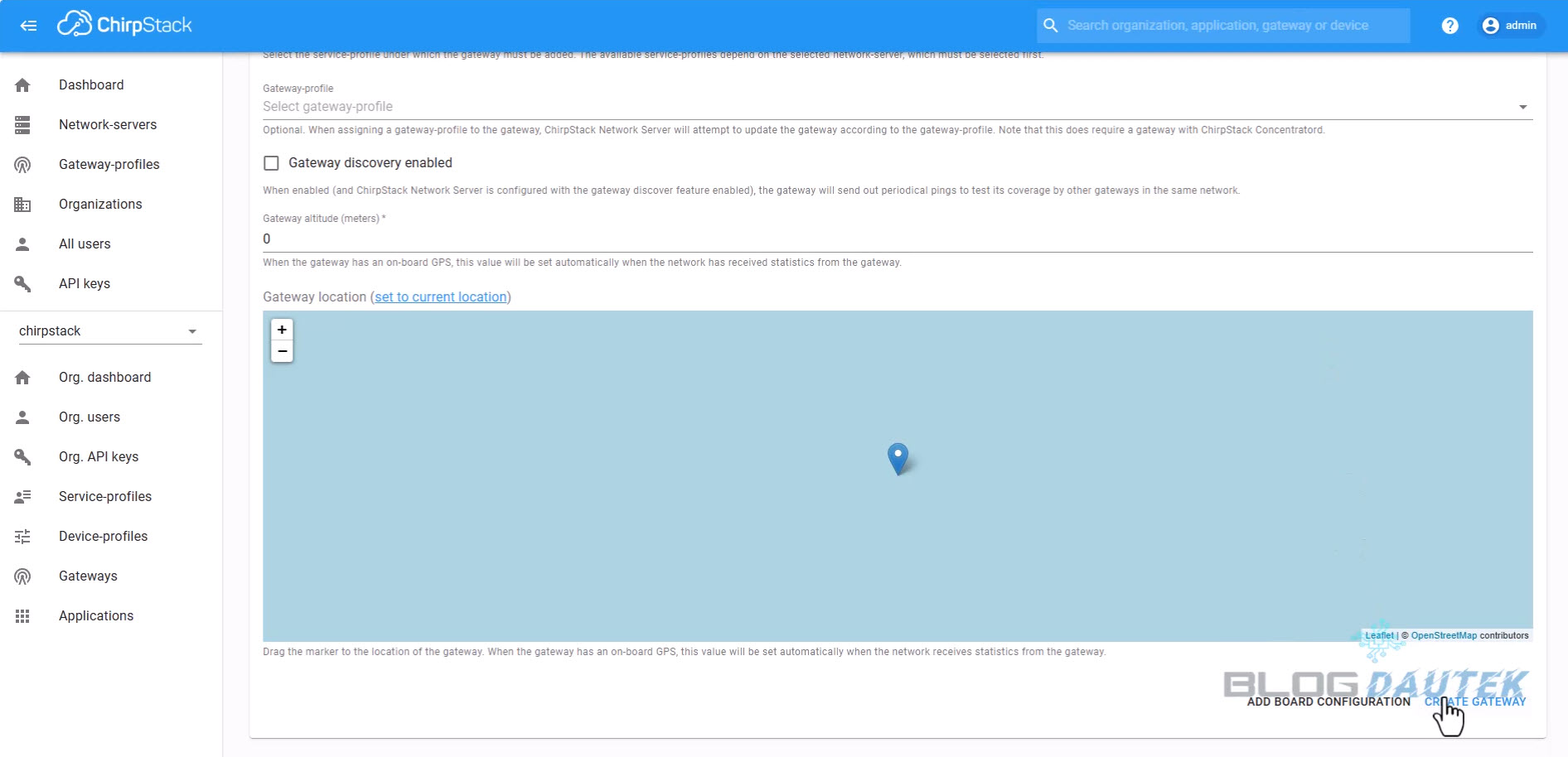

Enfin, cliquez sur Create Gateway en bas. Votre passerelle est active sur Chirpstack.

Fin de la configuration de la passerelle Lorawan RAK

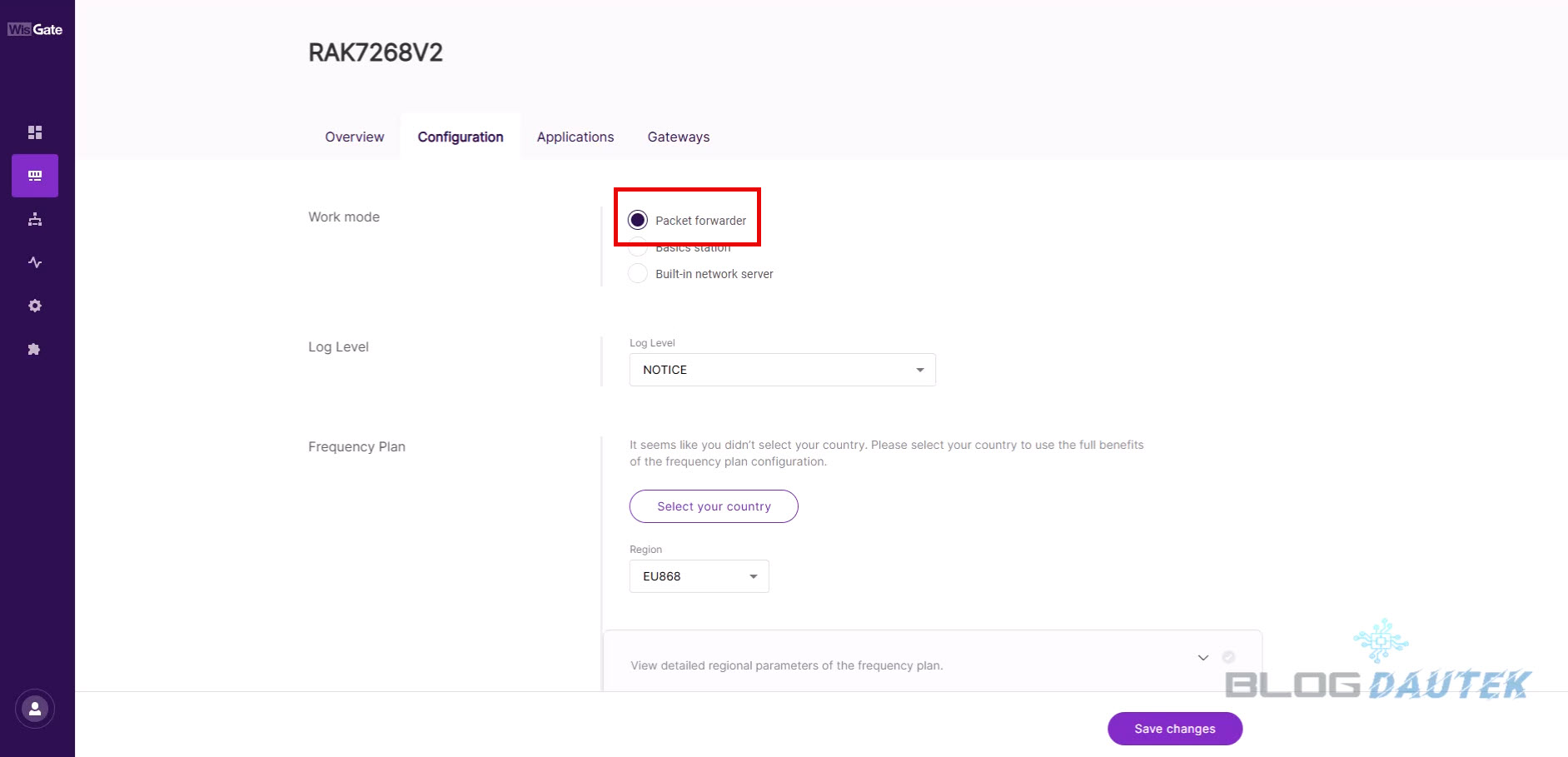

Revenez sur l’interface web de la passerelle Lorawan et cliquez sur le deuxième onglet dans la barre latérale à gauche et sur l’onglet Configuration. Ensuite, sélectionnez Packet forwader.

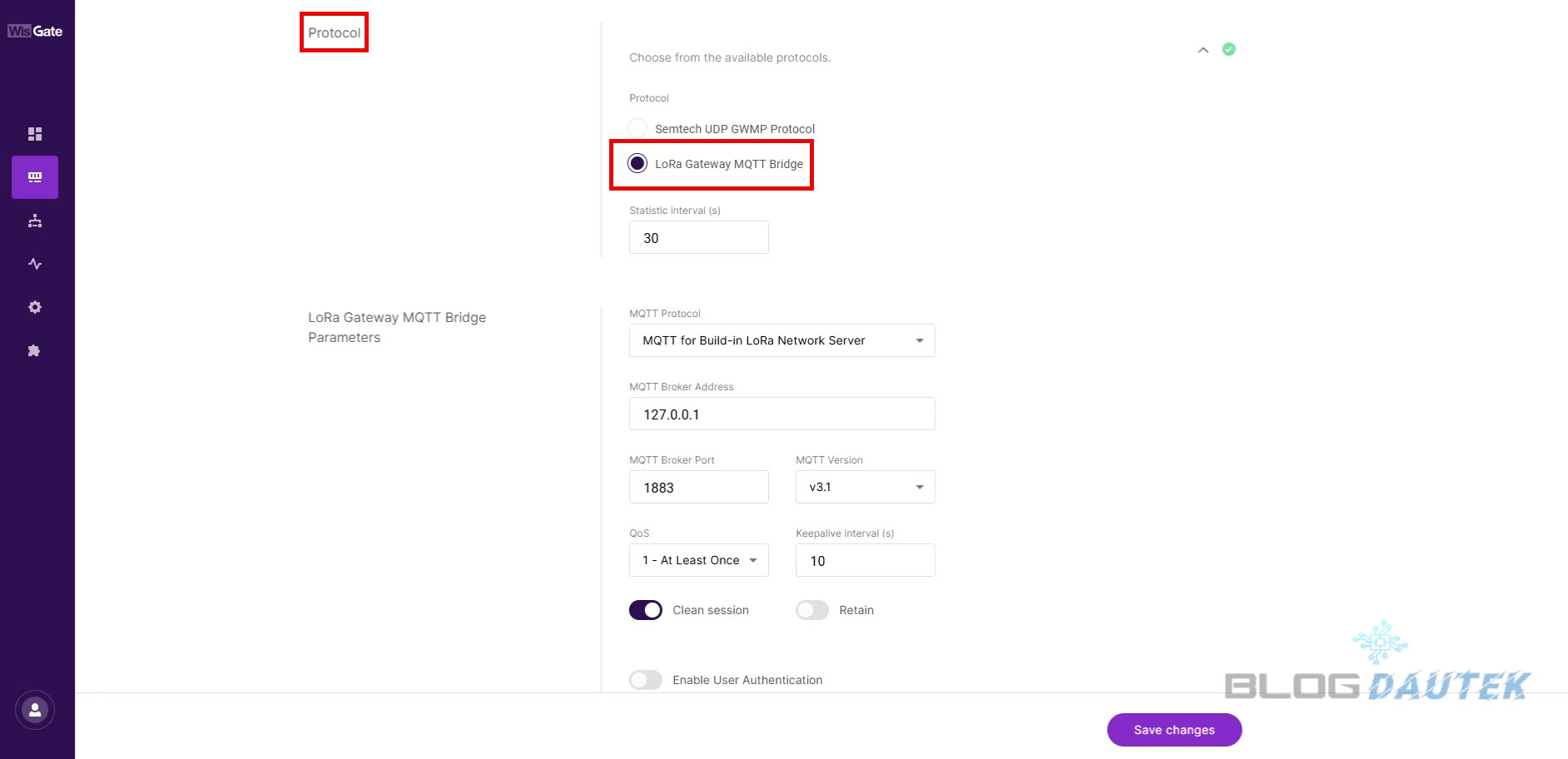

Puis, dans Protocol sélectionnez LoRa Gateway MQTT Bridge.

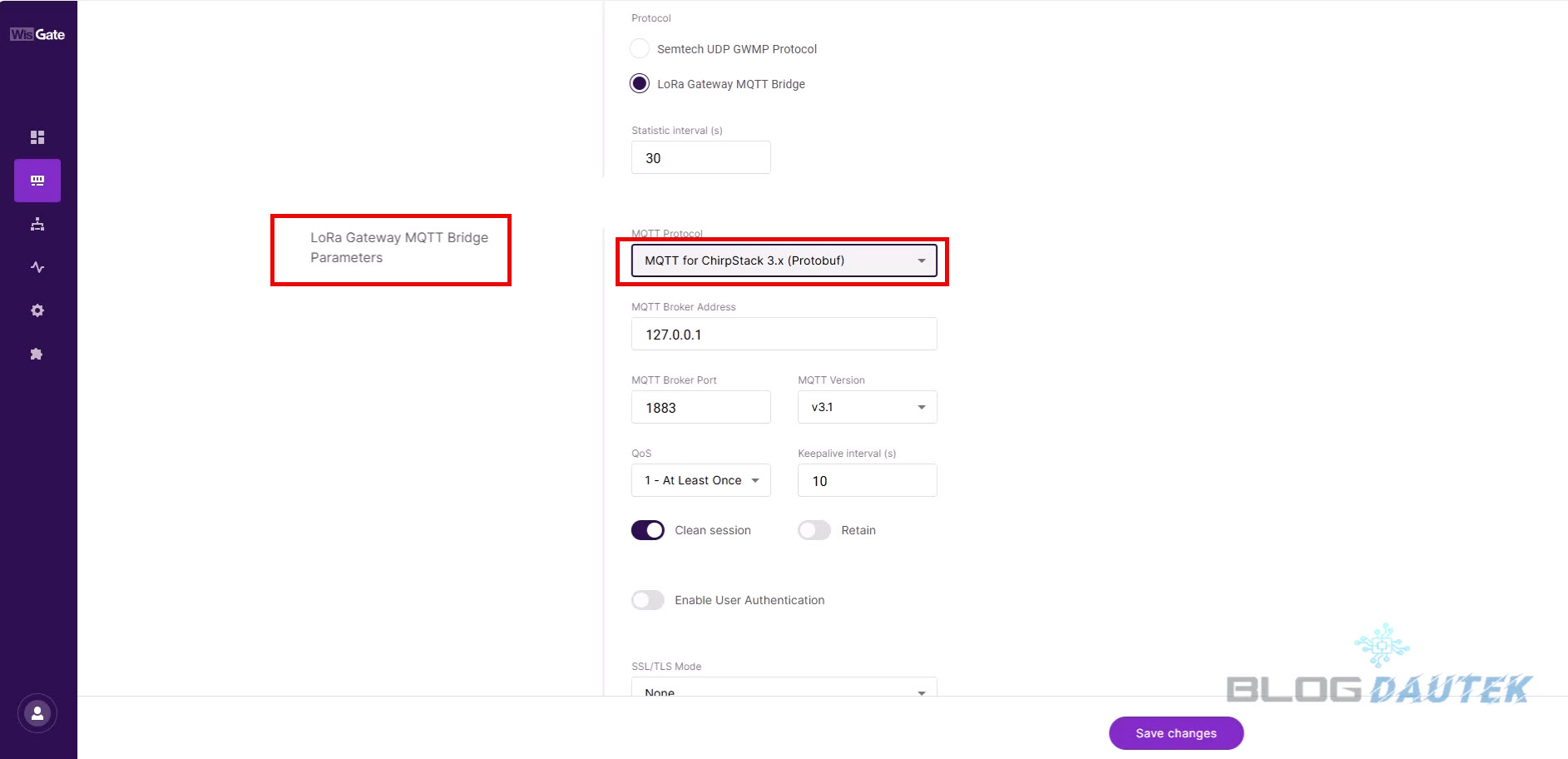

Dans la partie paramètres de ce qu’on vient de sélectionner cliquez dans la liste sur MQTT for Chirpstack 3.x (Protobuf).

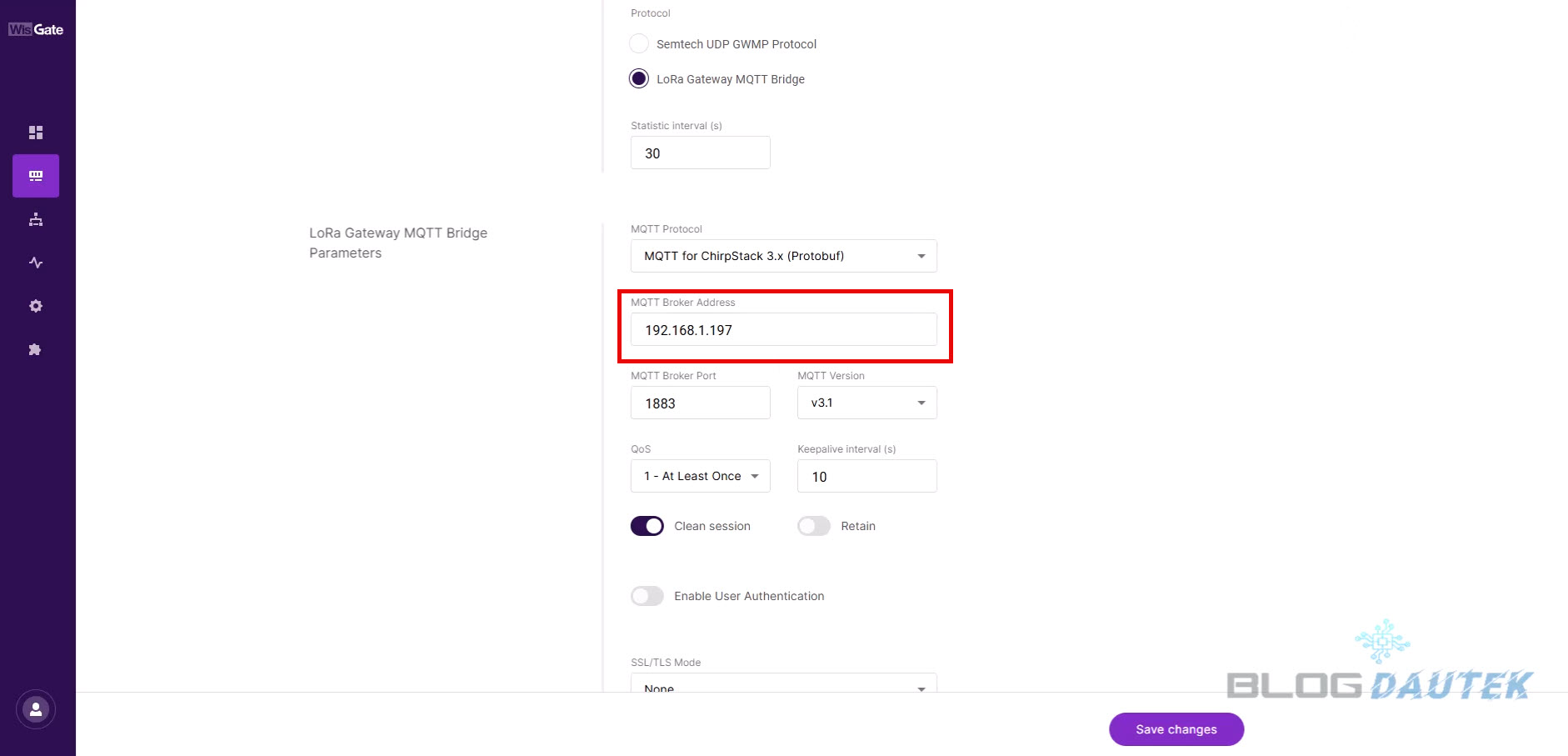

Dans MQTT Broker Address, mettez l’adresse IP de votre box Jeedom.

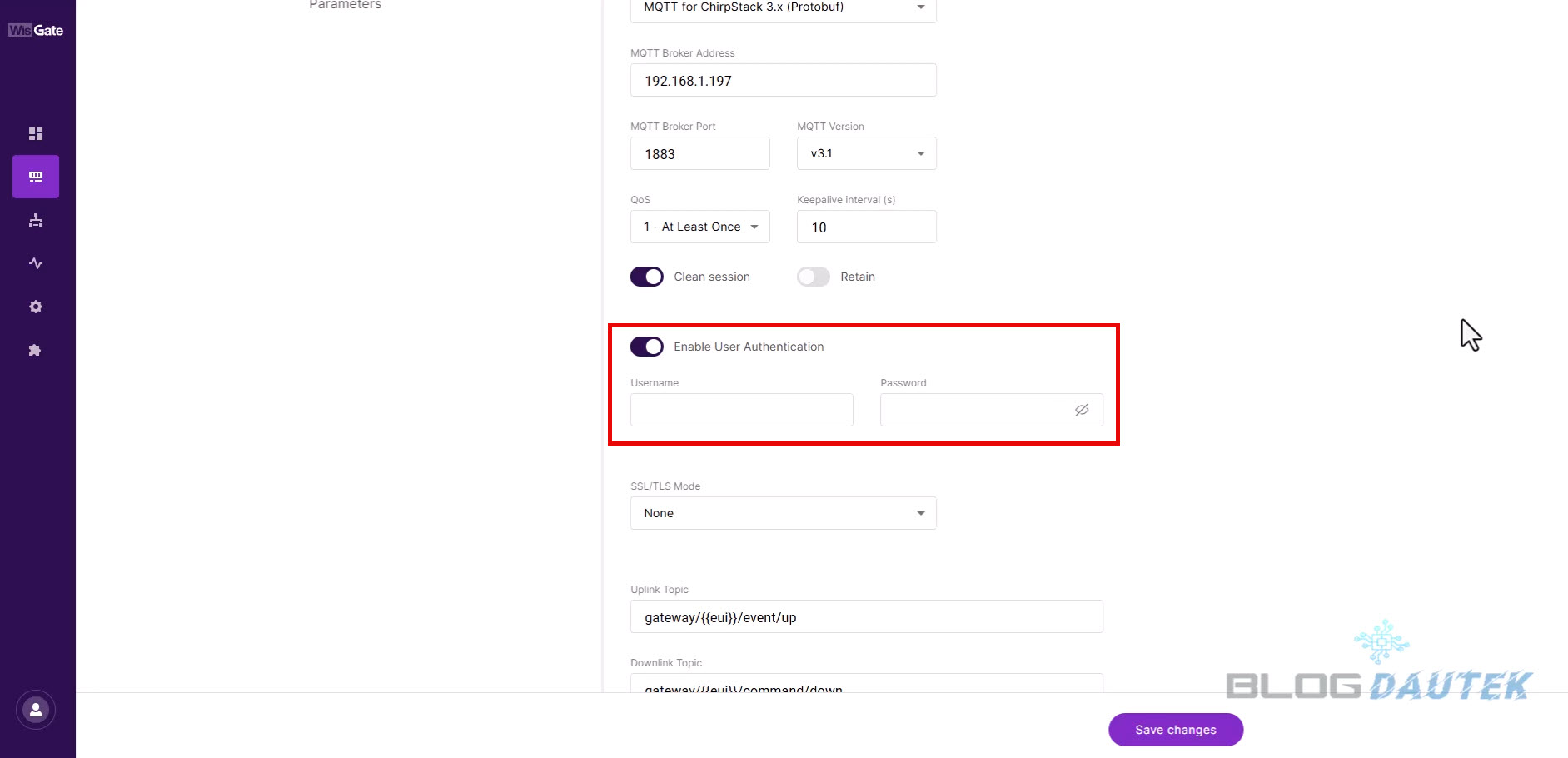

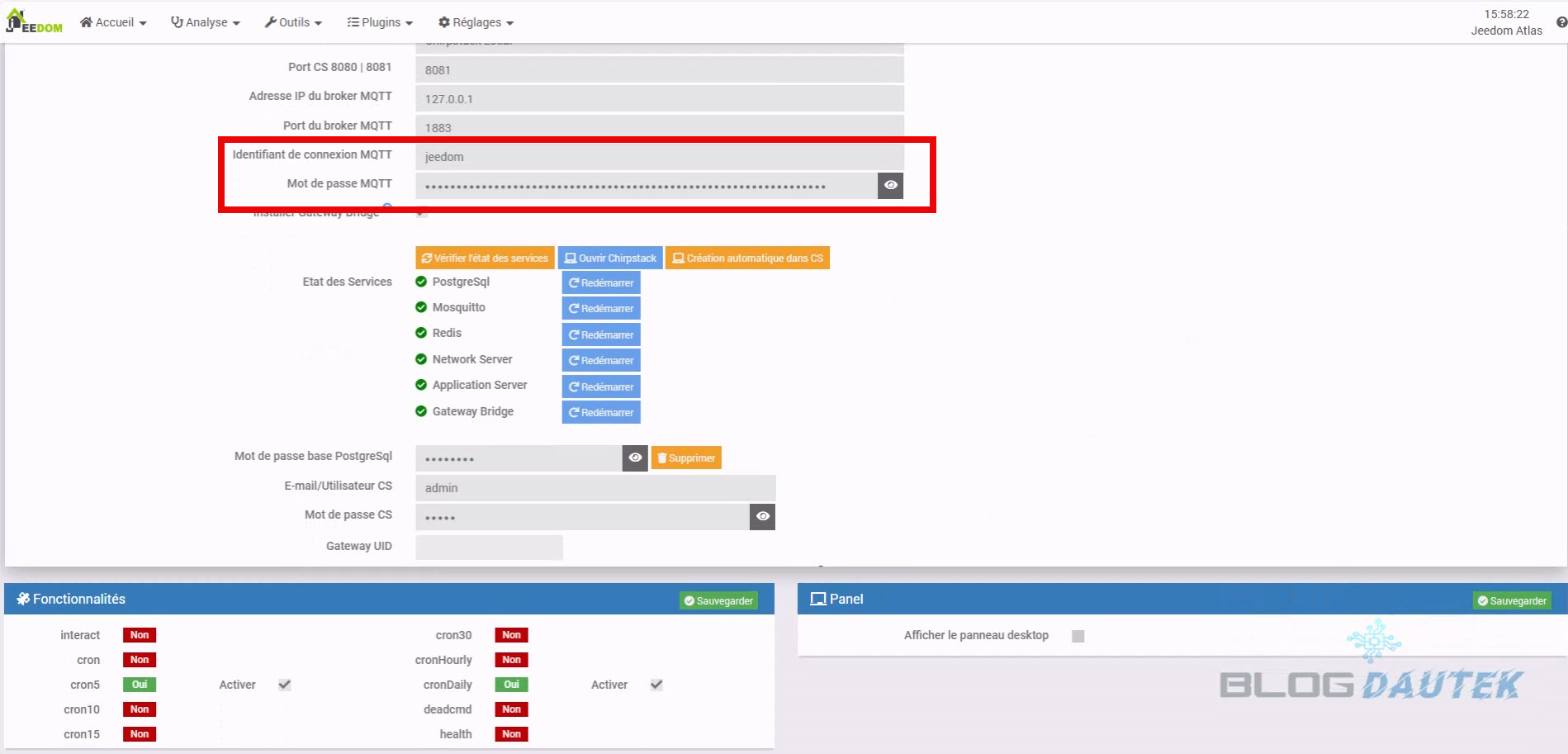

Ensuite, activez User Authentication et saisir Username et password qui se trouve dans le plugin LNS sur Jeedom. Cliquez sur l’oeil pour avoir le mot de passe.

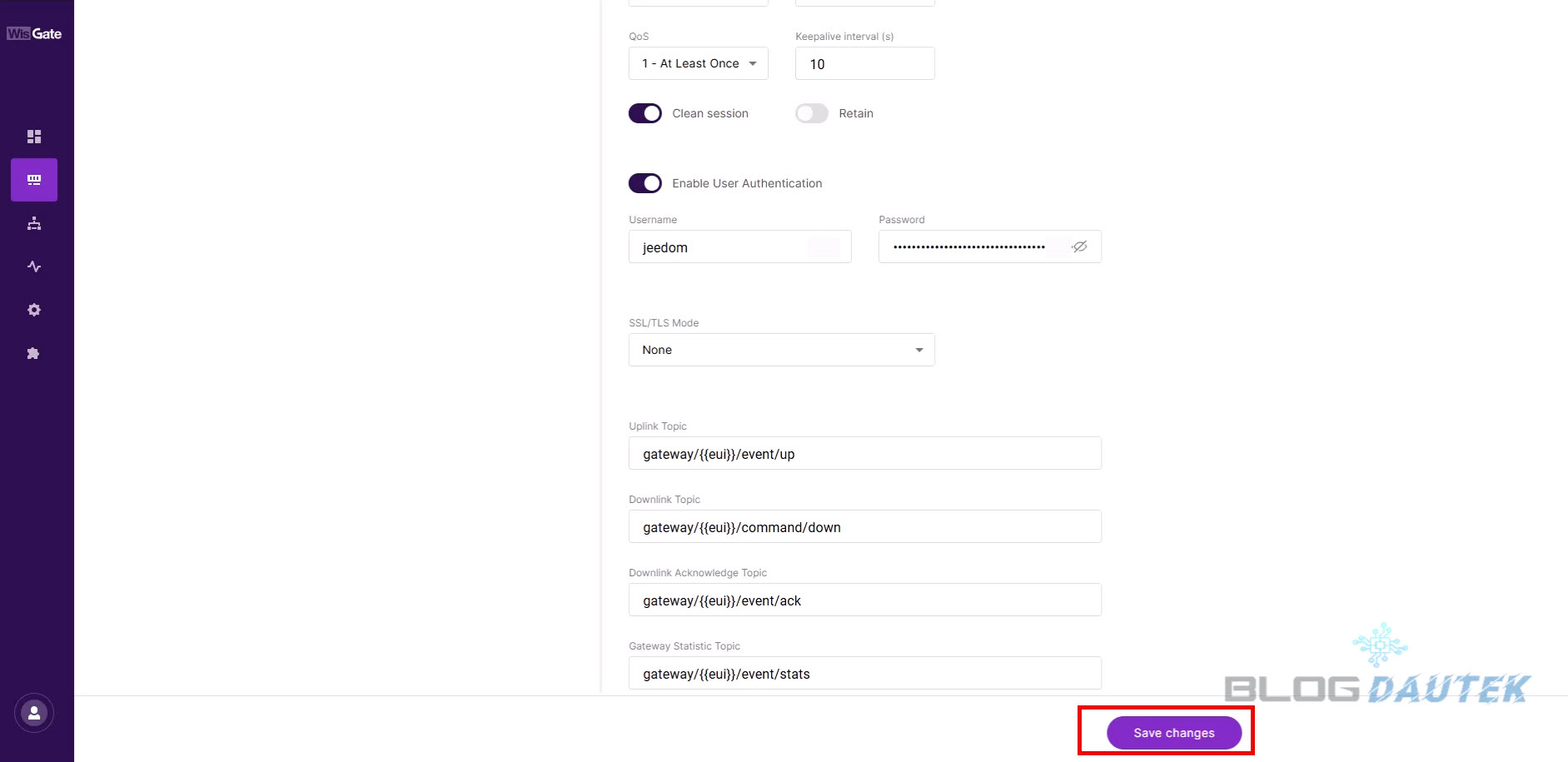

Enfin, sauvegarder la configuration en cliquant sur le bouton Save changes.

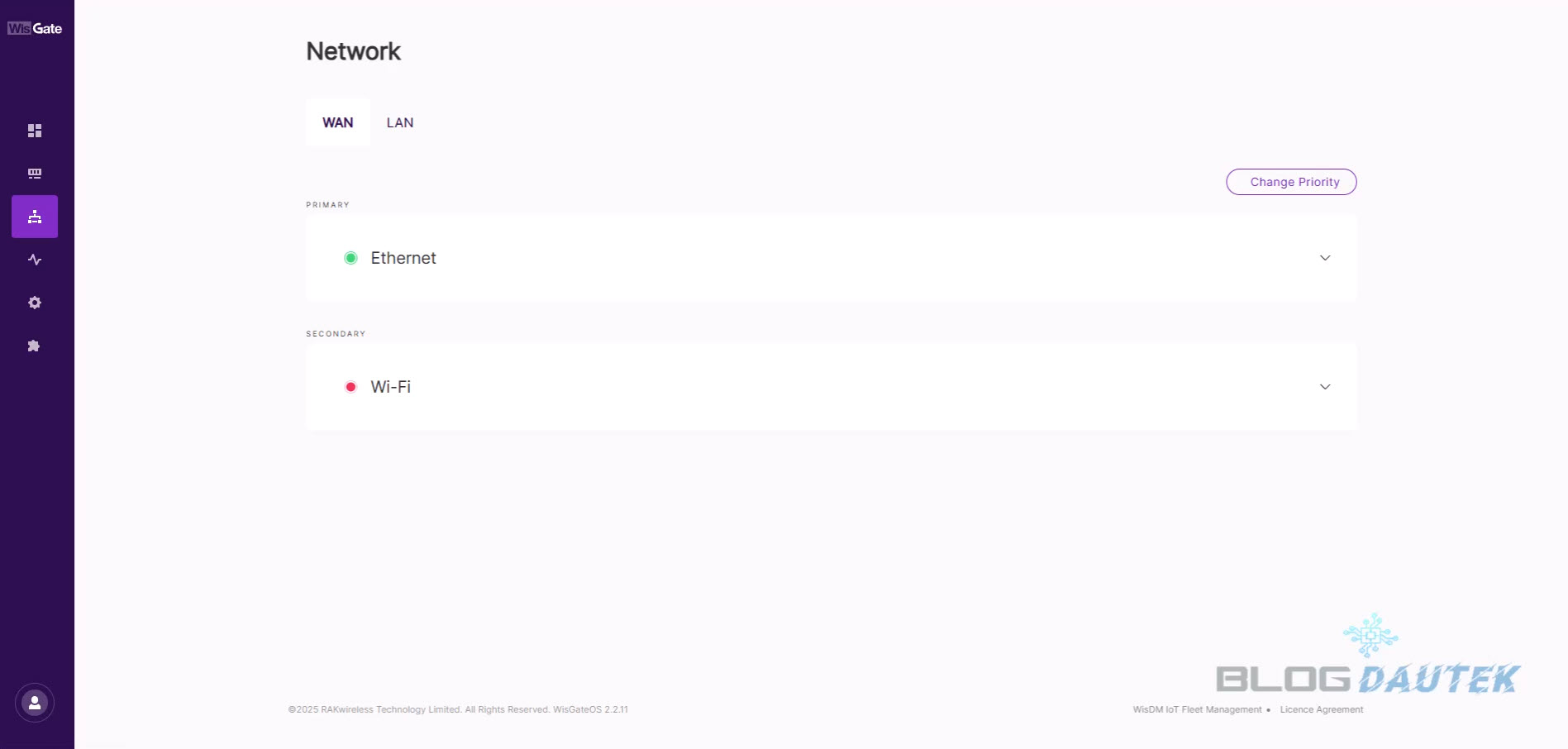

Pour finir, nous allons la connecter à internet pour le transfert des données soit par Ethernet soit par Wi-Fi.

Avec la connexion Ethernet, aucune configuration à faire, il suffit de brancher un câble RJ45 de votre box internet à la passerelle (câble RJ45 non fourni).

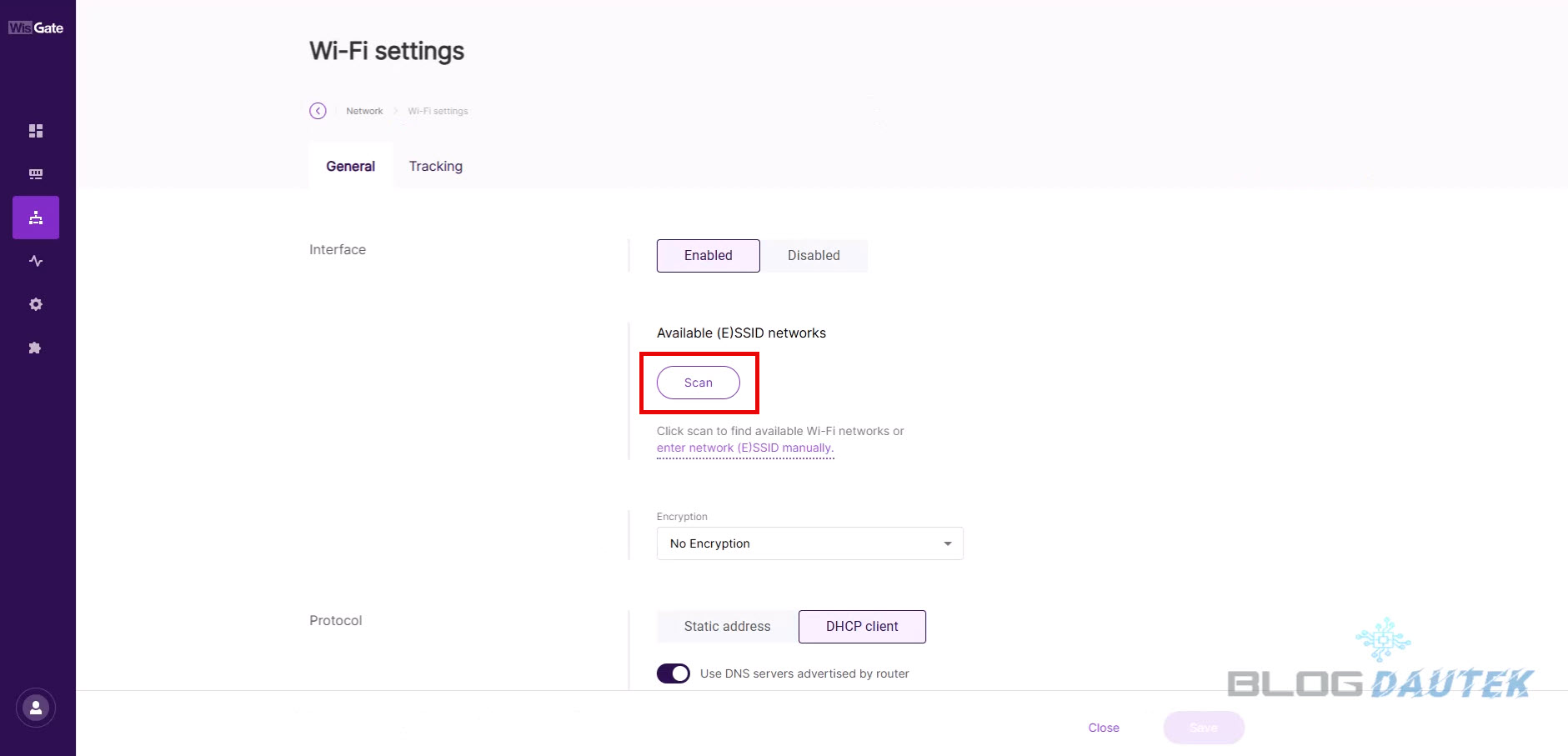

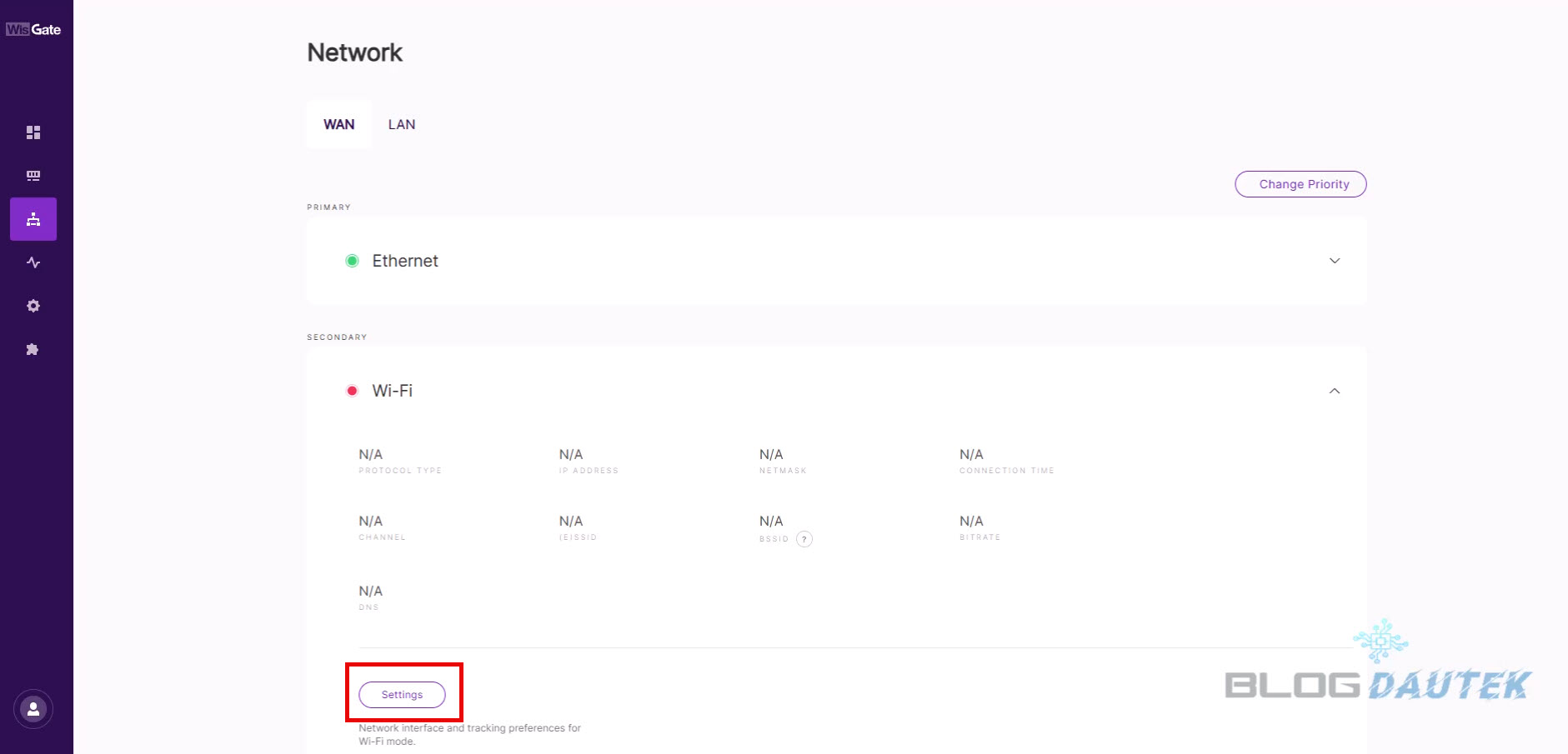

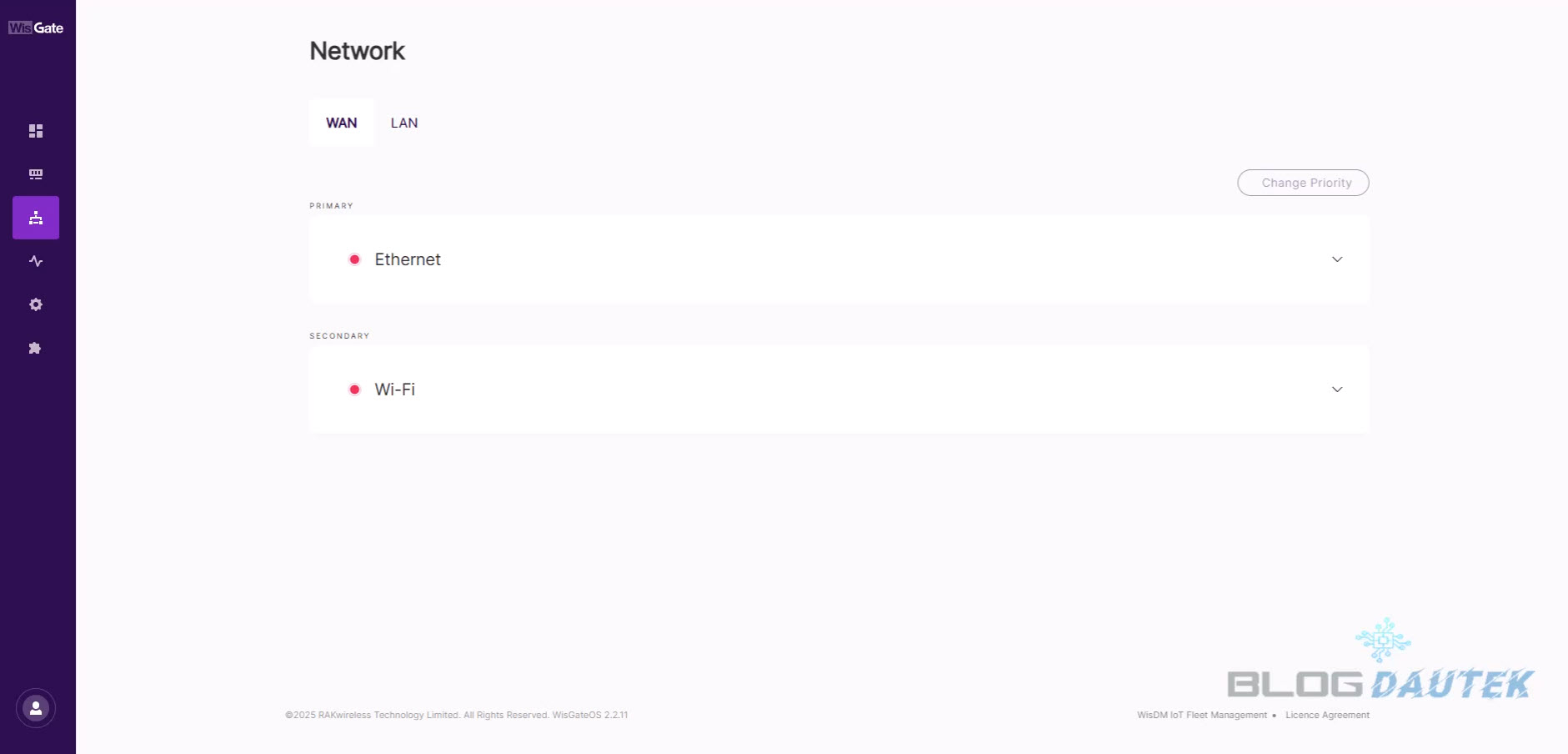

Pour le Wi-Fi, cliquez sur Settings et lancer un scan pour trouver vos réseaux.

Plugin Lora Payload

Payload, en français, se traduit par charge utile.

Définition : C’est la partie d’un message LoRa qui contient les vraies données utiles envoyées par un capteur, par exemple une température, un taux d’humidité ou le déclenchement d’une alarme.

À retenir :

• Le payload contient uniquement l’information à transmettre à l’application.
• Il est généralement encodé (en binaire ou hexadécimal), donc il faut souvent décoder ces données pour les rendre lisibles.
• La structure exacte du payload dépend du fabricant et du type de capteur utilisé.
• Dans un réseau LoRaWAN, le payload peut aussi être chiffré pour garantir la confidentialité des données.

Comme précedemment, il faut installer ce plugin en allant sur le market.

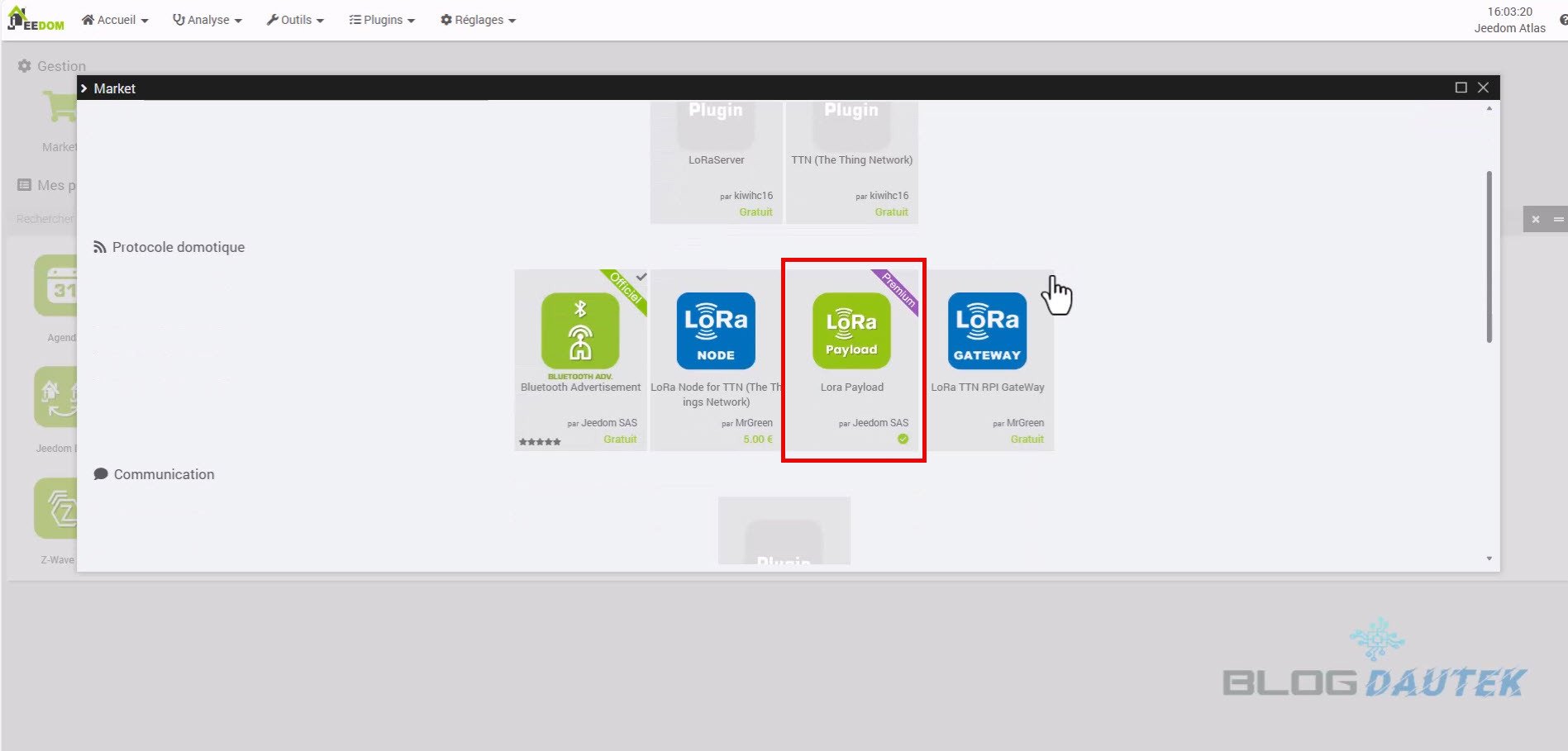

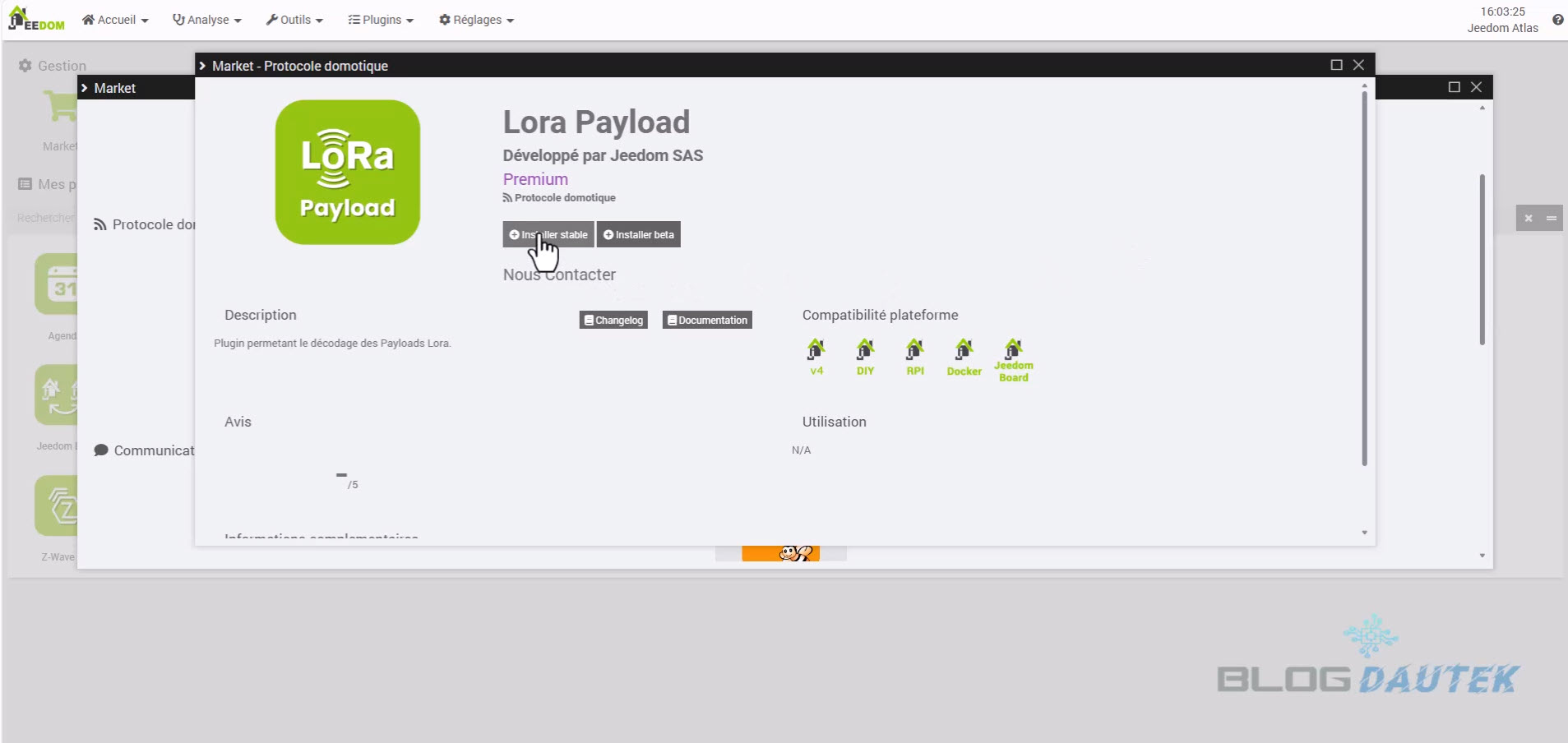

Tapez Lora Payload dans la barre de recherche et cliquez dessus, puis, cliquez sur Installer stable.

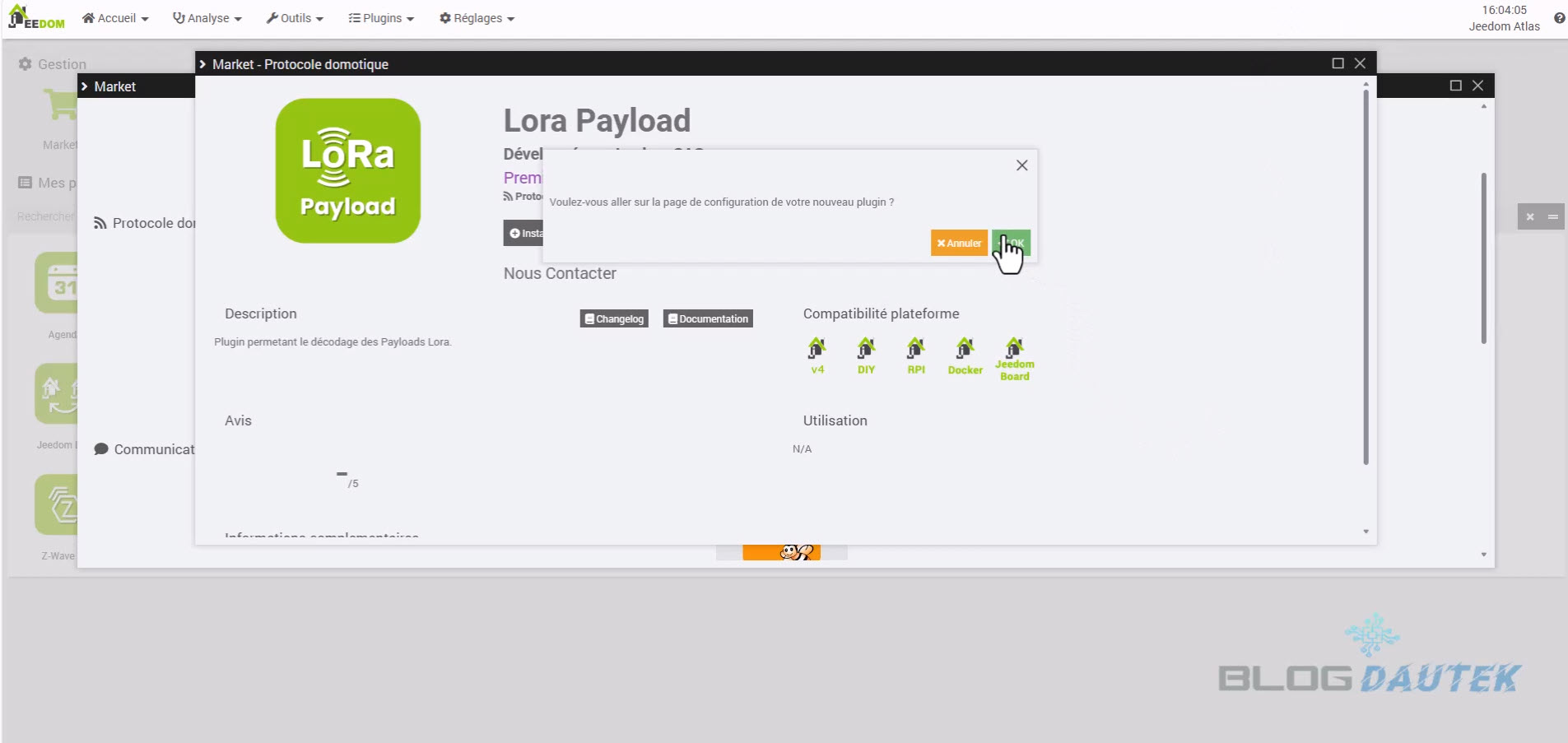

Maintenant, cliquez sur OK pour accéder à la configuration.

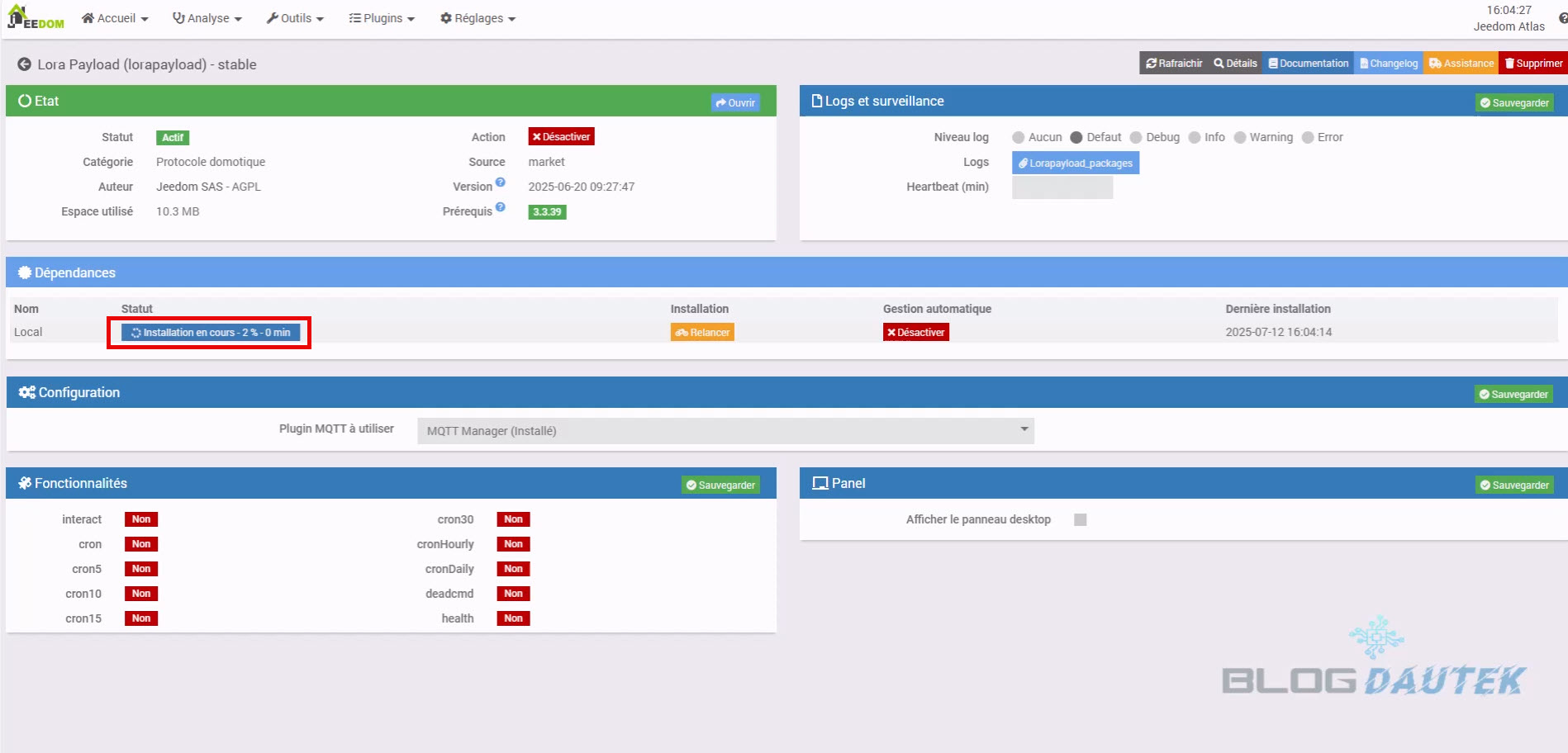

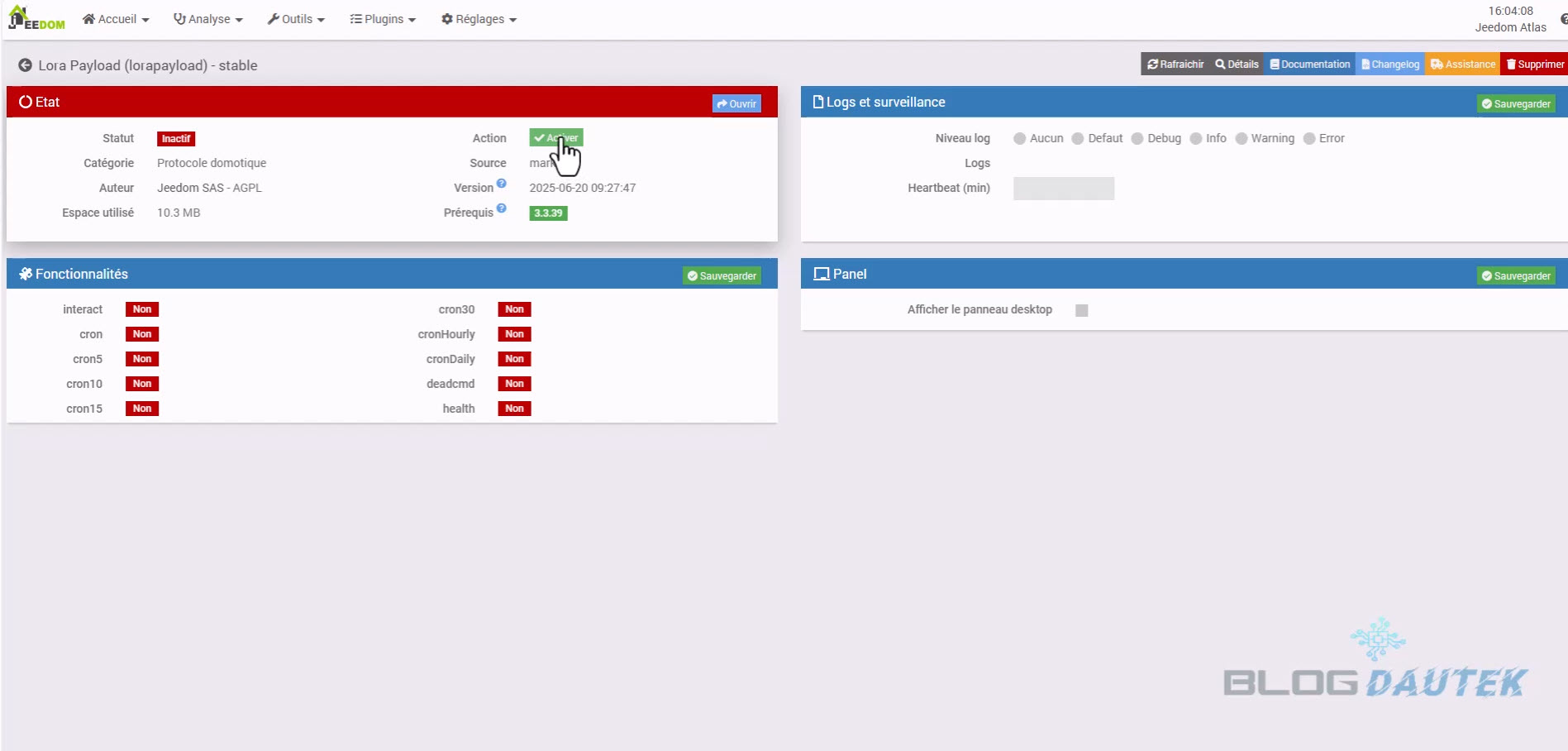

Ensuite, cliquez sur Activer et laissez les dépendances s’installées.

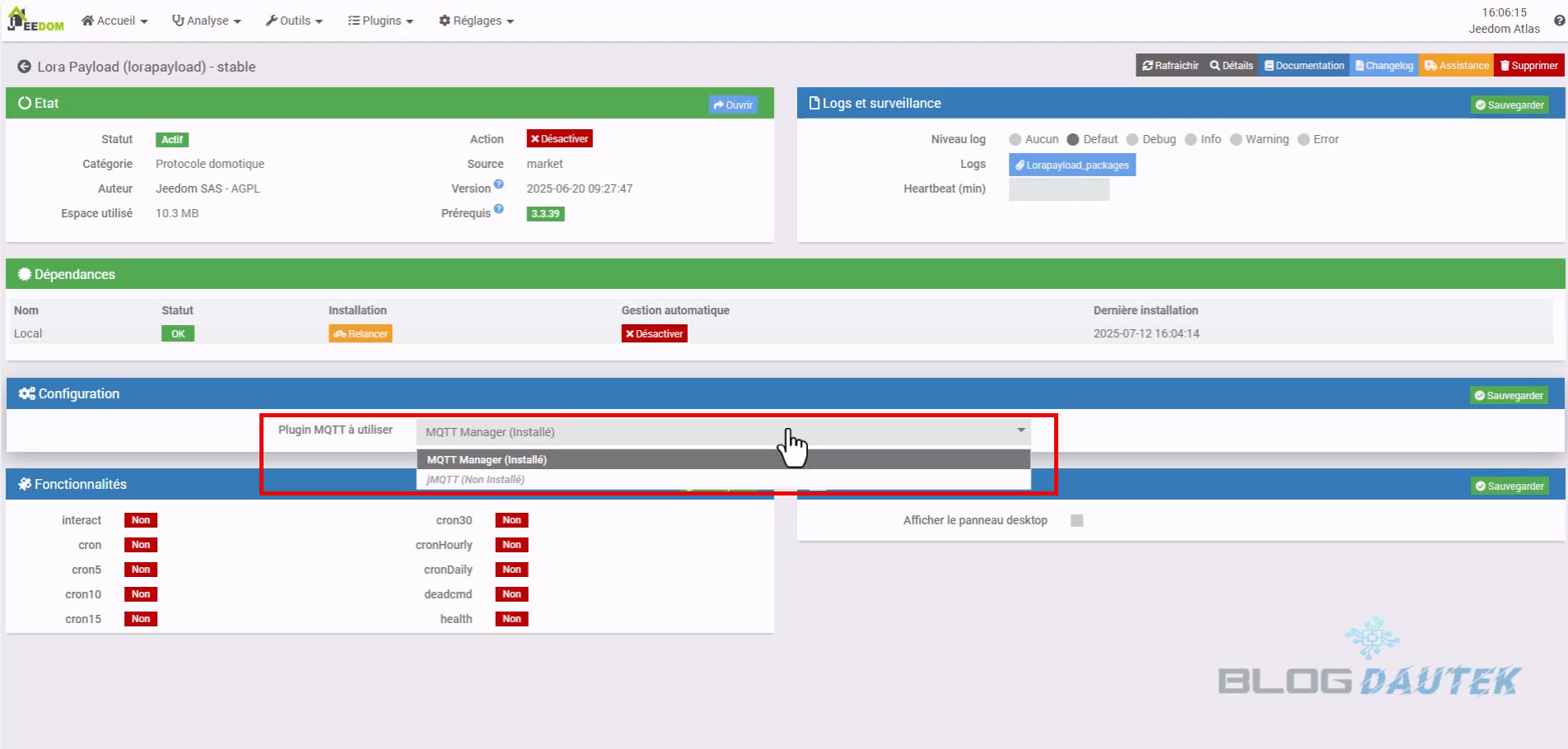

La seule configuration à faire, est celle du choix du plugin MQTT à utiliser. Pour ma part je choisi MQTT Manager car déjà installé pour le plugin JeeZigbee.

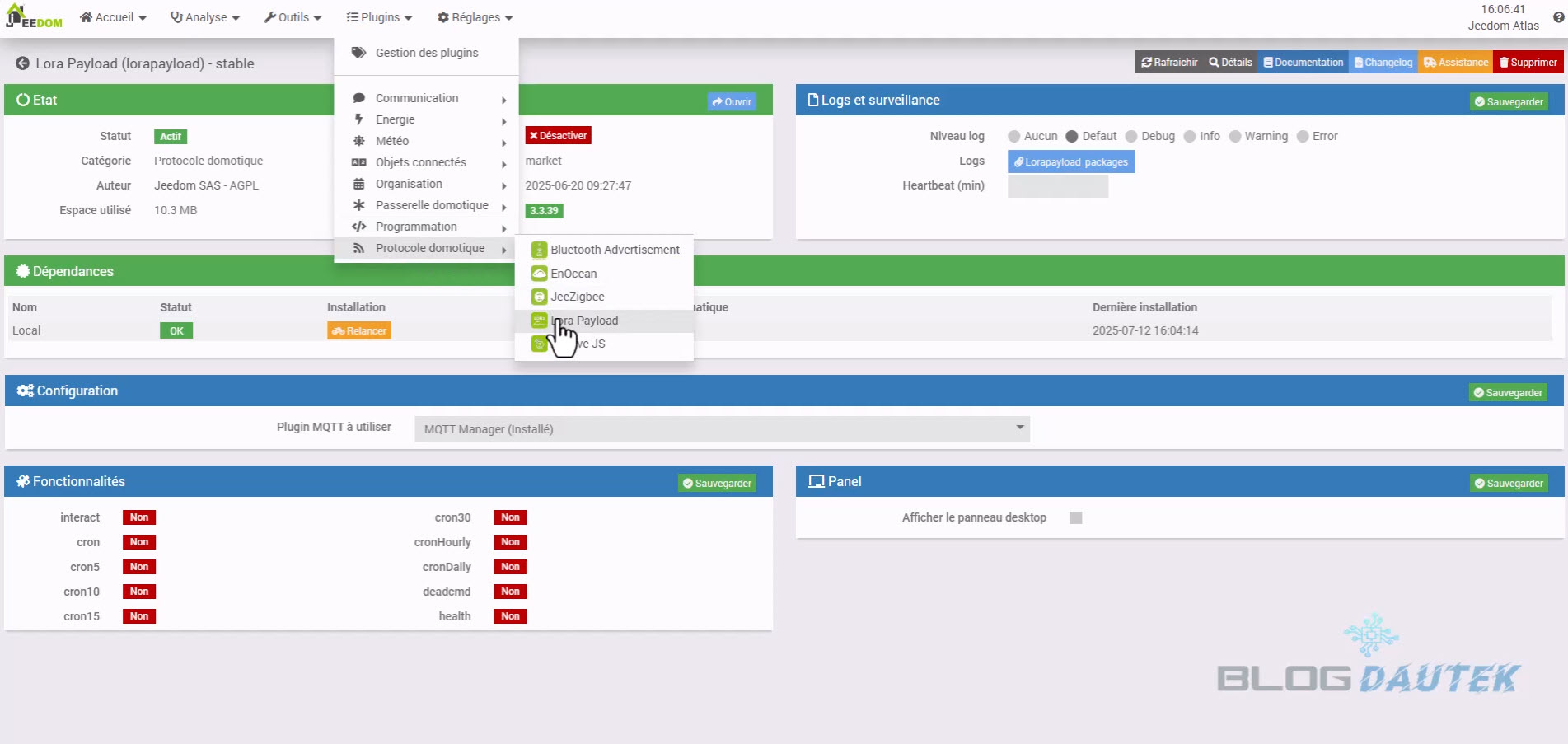

Pour intégrer un périphérique, il suffit d’aller :

Plugins → Protocole domotique → Lora Payload

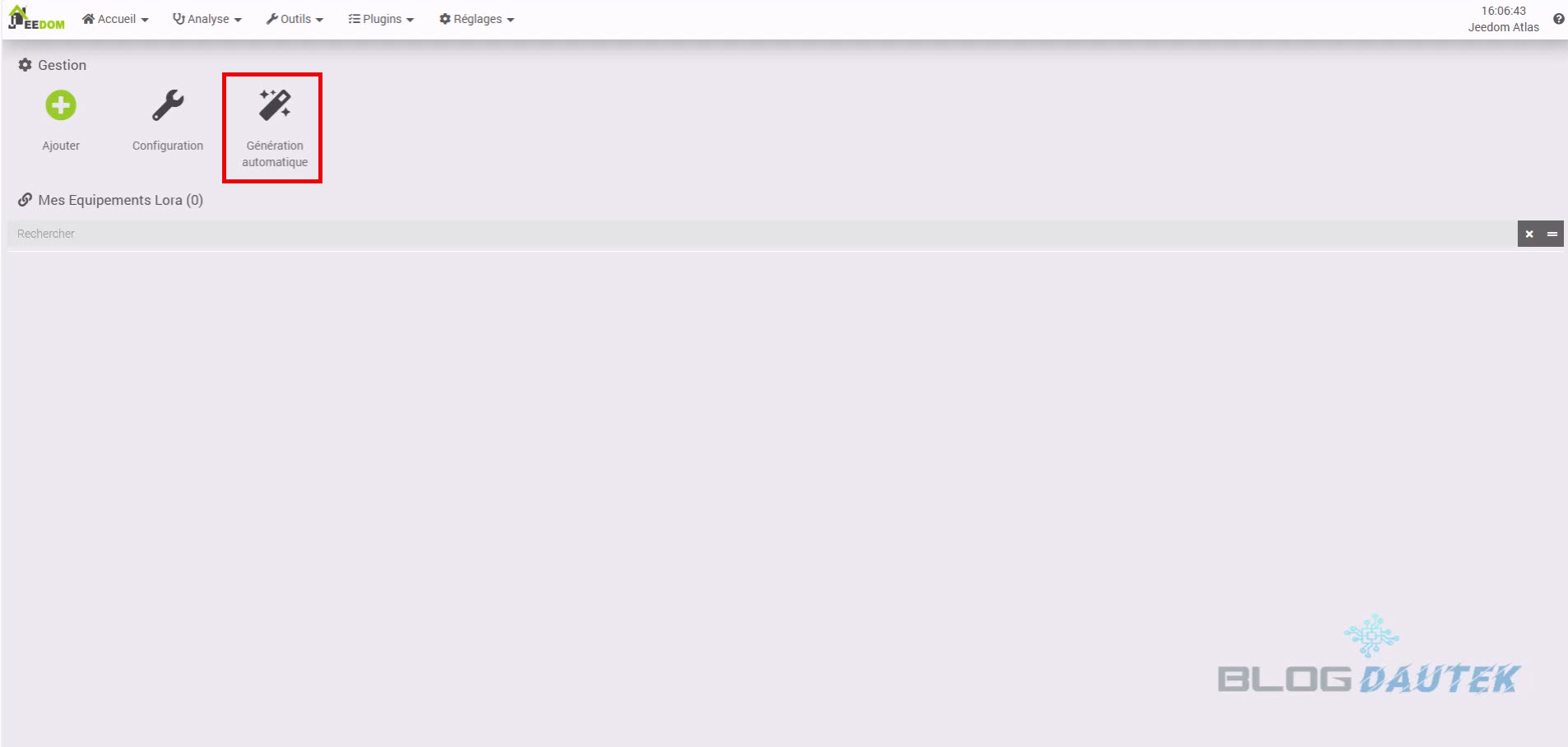

Enfin, cliquez sur Génération automatique et sélectionnez votre périphérique.

Conclusion

La passerelle LoRaWAN RAK7268V2 est sans aucun doute un excellent choix pour les particuliers et les professionnels désireux de bâtir un réseau LoRaWAN fiable et performant. Son équilibre entre puissance, facilité d’utilisation et robustesse en fait une valeur sûre. Que vous soyez un développeur IoT expérimenté ou un passionné de domotique cherchant à connecter vos premiers capteurs longue portée, la RAK7268V2 vous offrira les fondations solides dont vous avez besoin pour concrétiser vos projets. C’est une passerelle LoRaWAN qui répondra à vos attentes de performance et de durabilité.
