Test du module double relais Aqara T2
mardi 3 octobre 2023Présentation du module double relais Aqara T2
Le module double relais Aqara T2 est polyvalent et pourra contrôler des lumières mais aussi prise, moteur et même porte de garage.
Déballage du module double relais Aqara T2
Aqara a fait un changement d’emballage avec sa nouvelle gamme compatible Matter ce qui permet de les différencier de la gamme initiale. D’autant que plusieurs périphériques ne cessent de sortir dans cette nouvelle gamme.
L’interrupteur est fourni avec une notice multilingue basique, un accessoire rail DIN et un fil pour faire un pont.
La vue de face les deux borniers différents, la partie haute pour l’entrée et la partie basse pour la sortie. On voit également l’antenne extérieur pour une meilleur portée du signal.
Face arrière avec les caractéristiques du module.
Différents branchements des borniers avec leurs repères.
Caractéristiques
- Alimentation :
- 100 – 250 VAC, 50/60Hz, μ / Max. 10A, Max 2500W
- Max.1A, Max 250W(LED, CFL )
- Max 1A, Max 1/4 HP M.1
- 24 – 30 VDC : Max.10A, Max 300W(Charge résistive)
- 30 – 60 VDC : Max.1A, Max 60W(Charge résistive)
- Communication : ZigBee 3.0
- Température de fonctionnement : -10 à + 40 ° C
- Humidité de fonctionnement : 0 ~ 95 % HR, sans condensation
- Dimensions : 45,5 × 48 × 24 mm
Branchement du module double relais Aqara T2
Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

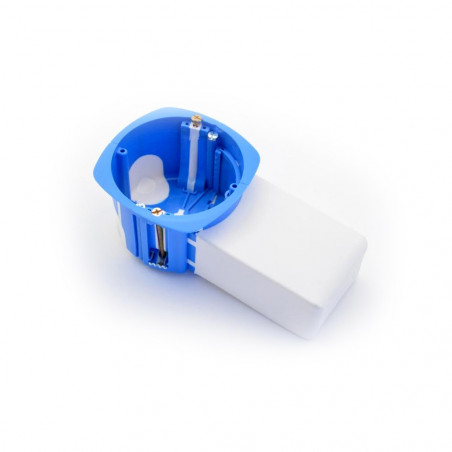

Pour plus de facilité de raccordement, je vous conseille la boite BLM avec chaussette vu la taille imposante du module.
Retrouvez en dessous, la notice complète en français.
Détail du module.
Différents schémas de câblage
Branchement pour deux interrupteurs
Prise
Plancher chauffant électrique
Moteur
Porte de garage
Chaudière ou autres appareils
Intégration du module double relais Aqara T2
Intégration sur l’application Aqara Home
Nous allons d’abord l’installer sur l’application Aqara Home, application créer pour tous les appareils Aqara. Pas possible de l’intégrer sur Jeedom ou Eedomus pour l’instant.
Pour installer le module sur l’application, il vous faudra d’abord créer un compte Aqara Home.
Une fois sur l’application, appuyez sur le + en haut à droite et Ajouter un accessoire.
Ensuite, allez dans la catégorie Interrupteurs et prises et sélectionnez module relais double T2. Il faudra sélectionnez votre Hub, pour moi le Hub domotique M2, et cliquez sur la flèche à droite. Enfin, appuyez 5 secondes sur le bouton pour lancer l’appairage.
Le module Aqara est trouvé, vous pouvez lui mettre un nom personnalisé et l’affectez à une pièce et cliquez sur Suivant. Ensuite, vous pouvez choisir un nom pour mettre sur la page d’accueil ainsi qu’un icone, à faire pour les 2 parties du module puis cliquez sur Terminé.
Sur la page d’accueil, on voit les 2 contacts du module Aqara et nous pouvons les allumer ou éteindre depuis ici. Cliquez dessus pour aller sur sa page.
Vous pouvez actionner un seul bouton ou les 2. Dans les 3 points en haut vous aurez accès à d’autres paramètres. Allez sur Réglages de l’appareil.
Dans le réglage de l’état après la mise sous tension choisissez le paramètre qui vous convient. Ensuite, dans type d’interrupteur choisissez si vous avez des interrupteurs à bascule, poussoir ou si vous ne voulez pas vous en servir.
Dans Convert to wireless switch, vous pouvez choisir de contrôler seulement via l’application. Enfin, dans Mode d’équipement, vous pourrez choisir entre contact sec ou humide selon votre installation. Dans la dernière photo on retrouve la consommation électrique de l’appareil connecté.
Conclusion
Le module double relais Aqara T2 est polyvalent et ne sert pas juste à allumer ou éteindre des lumières. Toutefois, malgré sa taille très imposante et son antenne extérieur que l’on peut tout de même collé, en fait un très bon module et de bonne qualité et est compatible Matter avec un Hub Zigbee adapté.

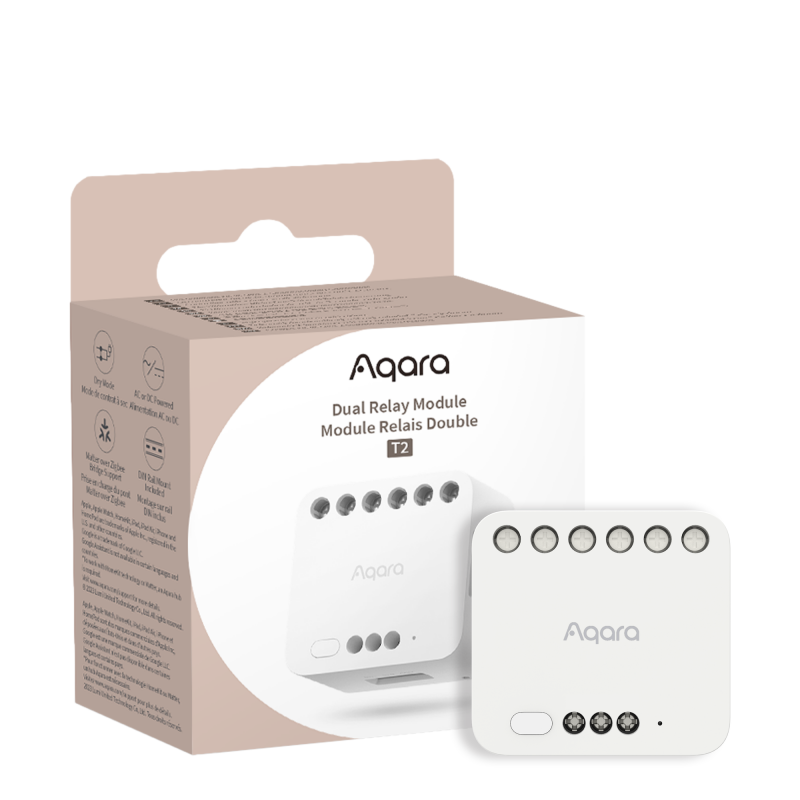

MICROMODULE DOUBLE ON/OFF ZIGBEE 3.0 DUAL RELAY MODULE T2 – AQARA
Le contrôleur de relais 2 canaux tout-en-un ultime.
Avantages
Matter via Hub Zigbee compatible
Polyvalent à plusieurs situations
Bonne qualité
Inconvénients
Taille imposante
Pas encore compatible Jeedom Zigbee2Mqqt et Eedomus
📌 Point information : cet article contient des liens affiliés, c’est à dire que je touche une commission sur les achats que vous faites en passant par mes liens, mais sans augmenter le prix à payer pour le produit. Cela permet de rembourser un peu, les coûts du site et les futurs concours. Merci à tous pour votre aide.
Bonjour,
Je cherche à domotiser mon portail électrique en Zigbee (passerelle Aqara) et il semblerait que ce module puisse convenir. Toutefois, on ne parle que de porte de garage pour celui-ci et non de portail. Pouvez-vous me confirmer que cela est également ok ?
Concernant le cablage, c’est claire concernant le neutre et la phase et S1/Com (vers le portail), mais je ne vois pas à quoi correspond L1 et LOUT ?
Merci de votre aide :).
Damien
Bonjour, en effet il peut être utiliser en contact sec pour un portail comme pour la porte de garage. Concernant L1 et Lout, n’ayant pas tester cela correspondrait au branchement sur un interrupteur au mur pour une porte de garage.
Bonjour,
Savez-vous me dire comment vous l’avez branché à votre portail ?
Bonjour Damien, je me pose la meme question que vous. Avez vous eu la réponse ?
Merci
Bonsoir
Je veux l’utiliser pour mes volet roulant peut il le faire et comment le faire
Dernière question si bien sûr il fonctionne pour des volets roulant es ce que je peux ouvrir et fermer mes volet à un pourcentage
Merci pour vos réponse
Bonjour,
Sur mon article, il y a le câblage pour un moteur, mais ne l’ayant pas tester comme t’elle je ne sais pas si on peut mettre un pourcentage.
