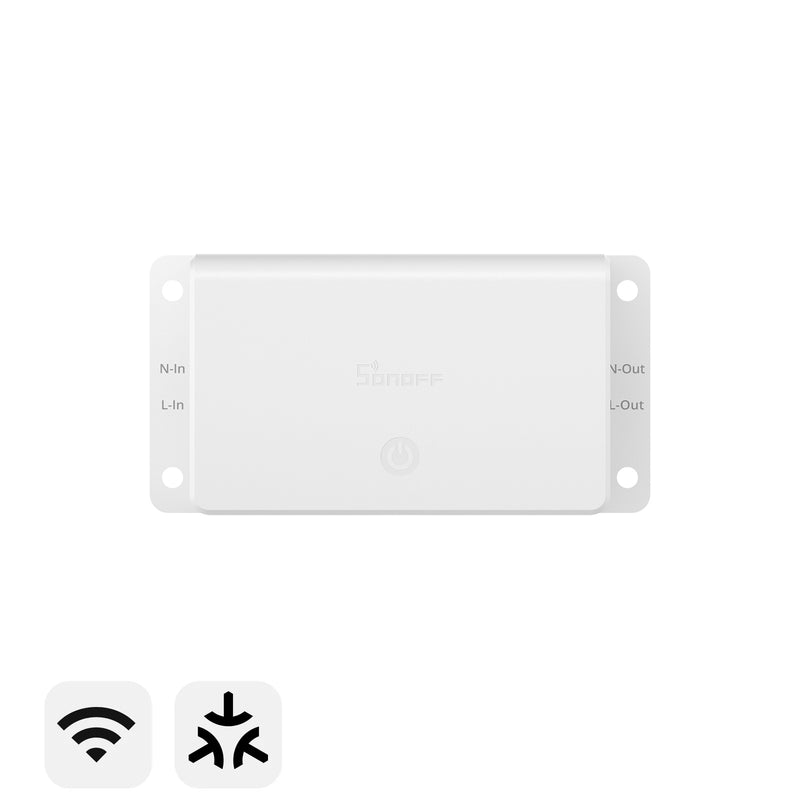

Présentation du module Sonoff Basic Gen5

Le Sonoff Basic Gen5 est un module interrupteur WiFi certifié Matter qui s’installe en quelques minutes sur un circuit existant pour transformer une lampe, une prise ou un petit appareil électrique en équipement connecté pilotable depuis le smartphone ou un système domotique. Une fois en place, il permet de commander l’alimentation à distance, de créer des scénarios horaires, d’automatiser l’éclairage et d’intégrer l’appareil contrôlé dans une logique plus globale de maison intelligente.

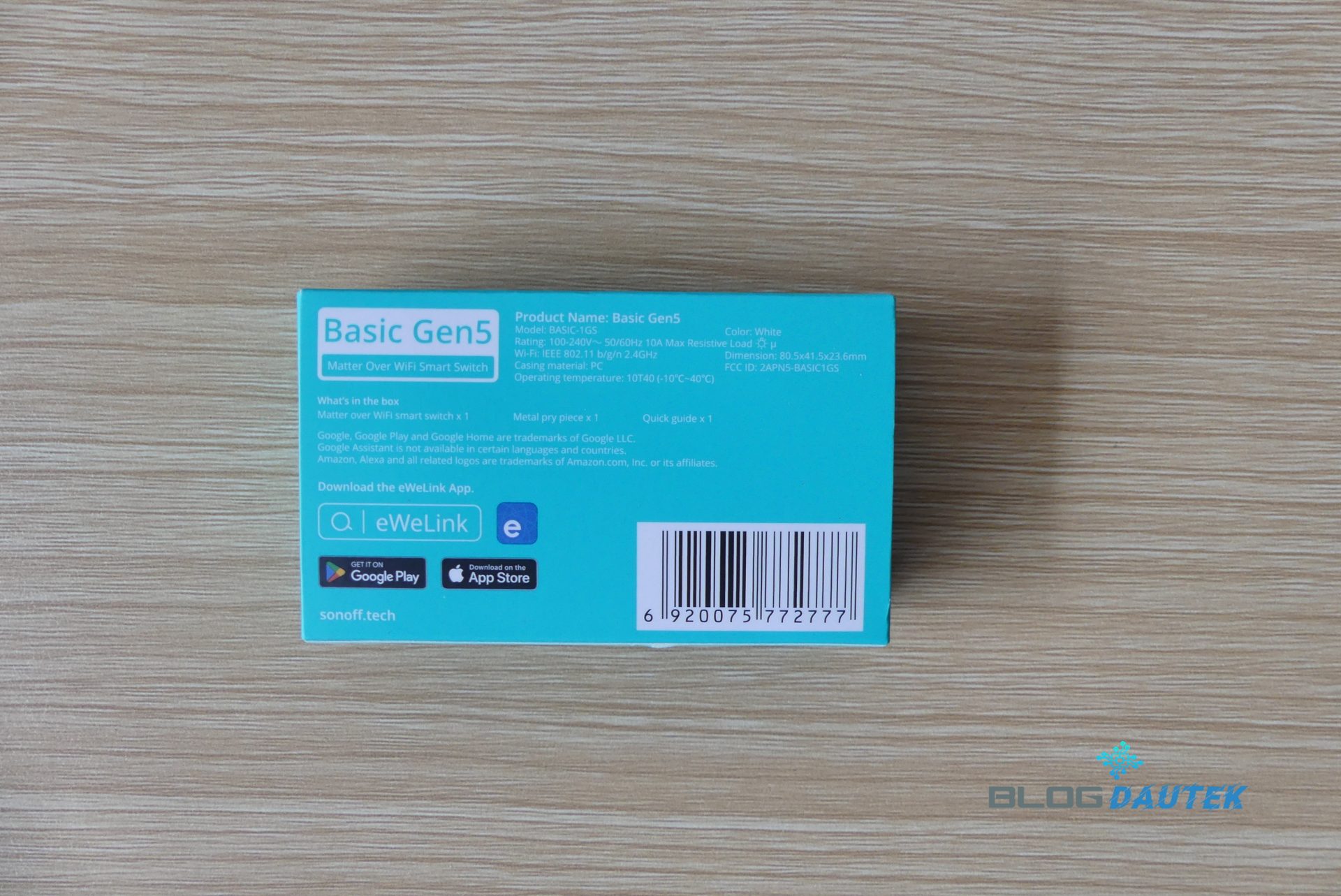

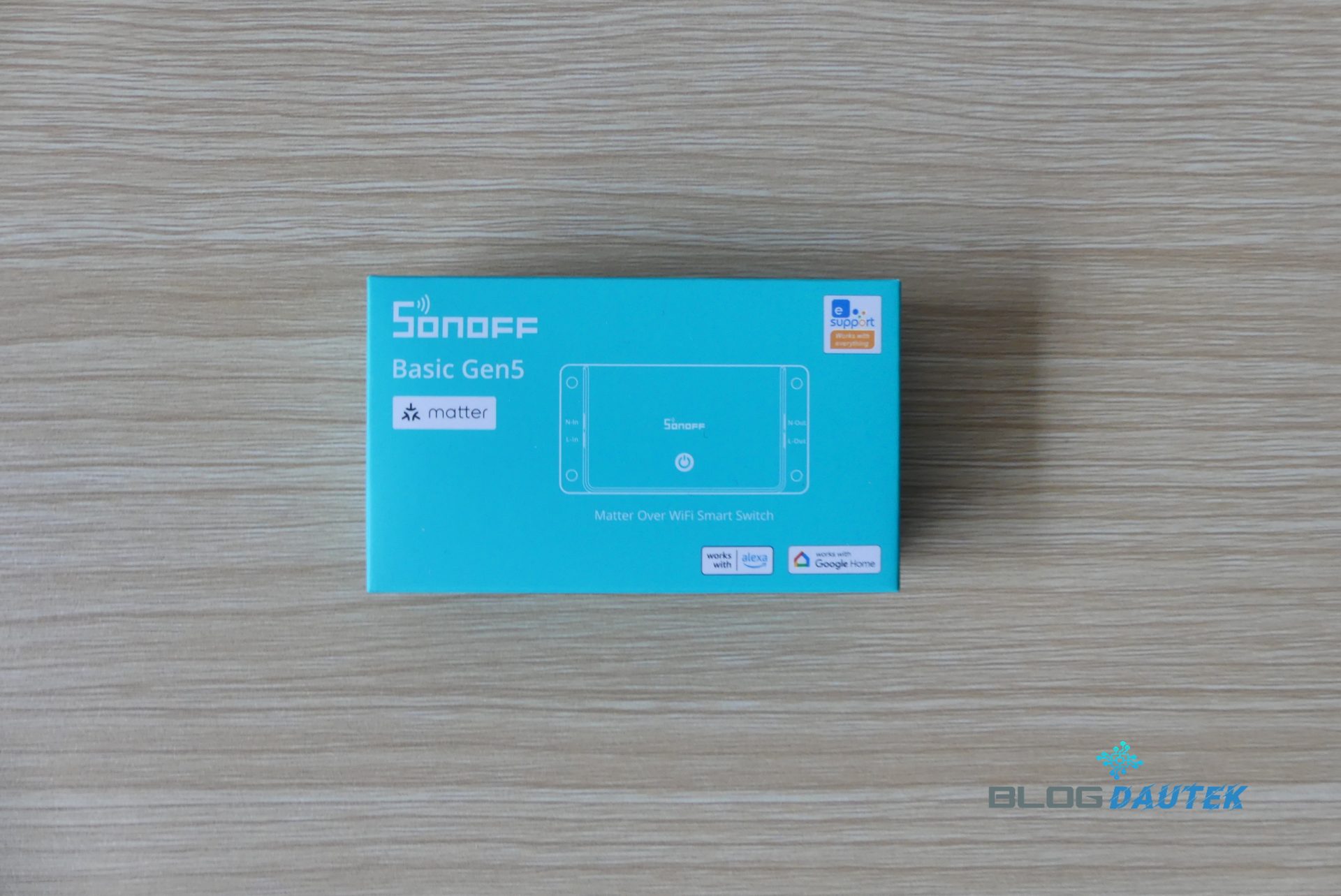

Déballage du module Sonoff Basic Gen5

Les borniers à vis semblent robustes et les marquages des connexions sont bien visibles, ce qui rassure lors du câblage. Aucun accessoire superflu : tout est axé sur l’essentiel, ce qui reflète bien la philosophie « plug and play » de Sonoff.

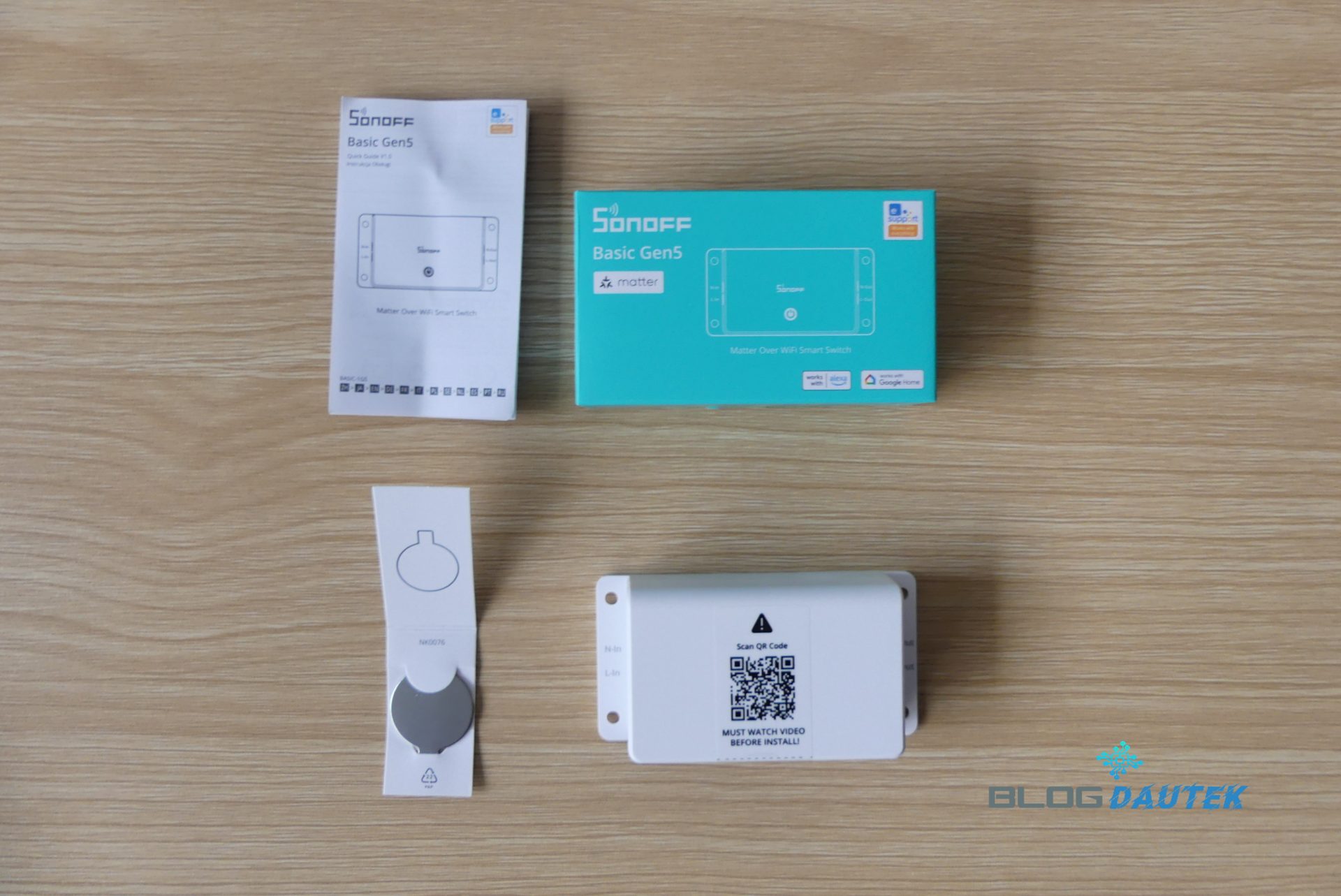

Le module est fourni avec une notice multilingue et un outil pour ouvrir le boitier.

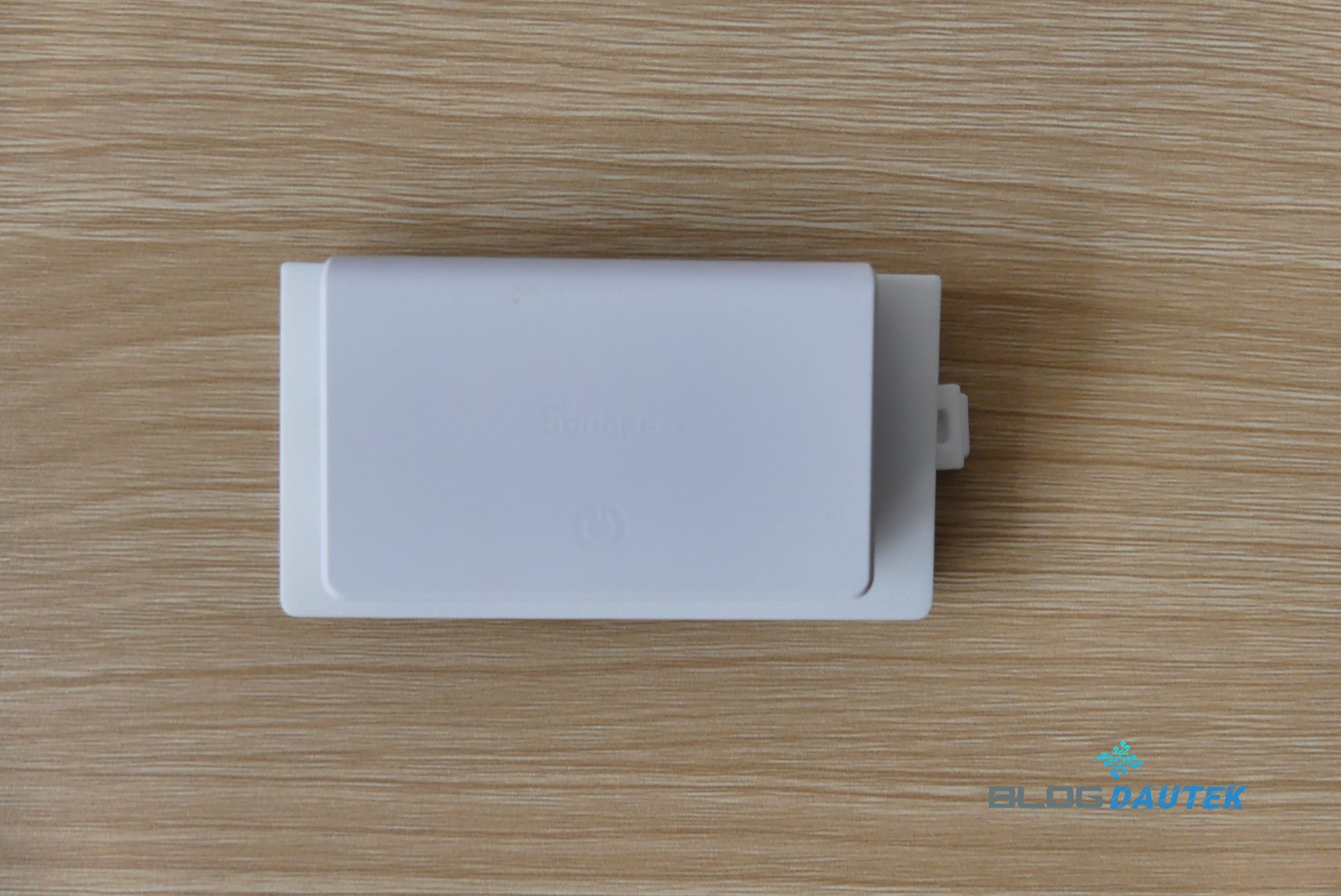

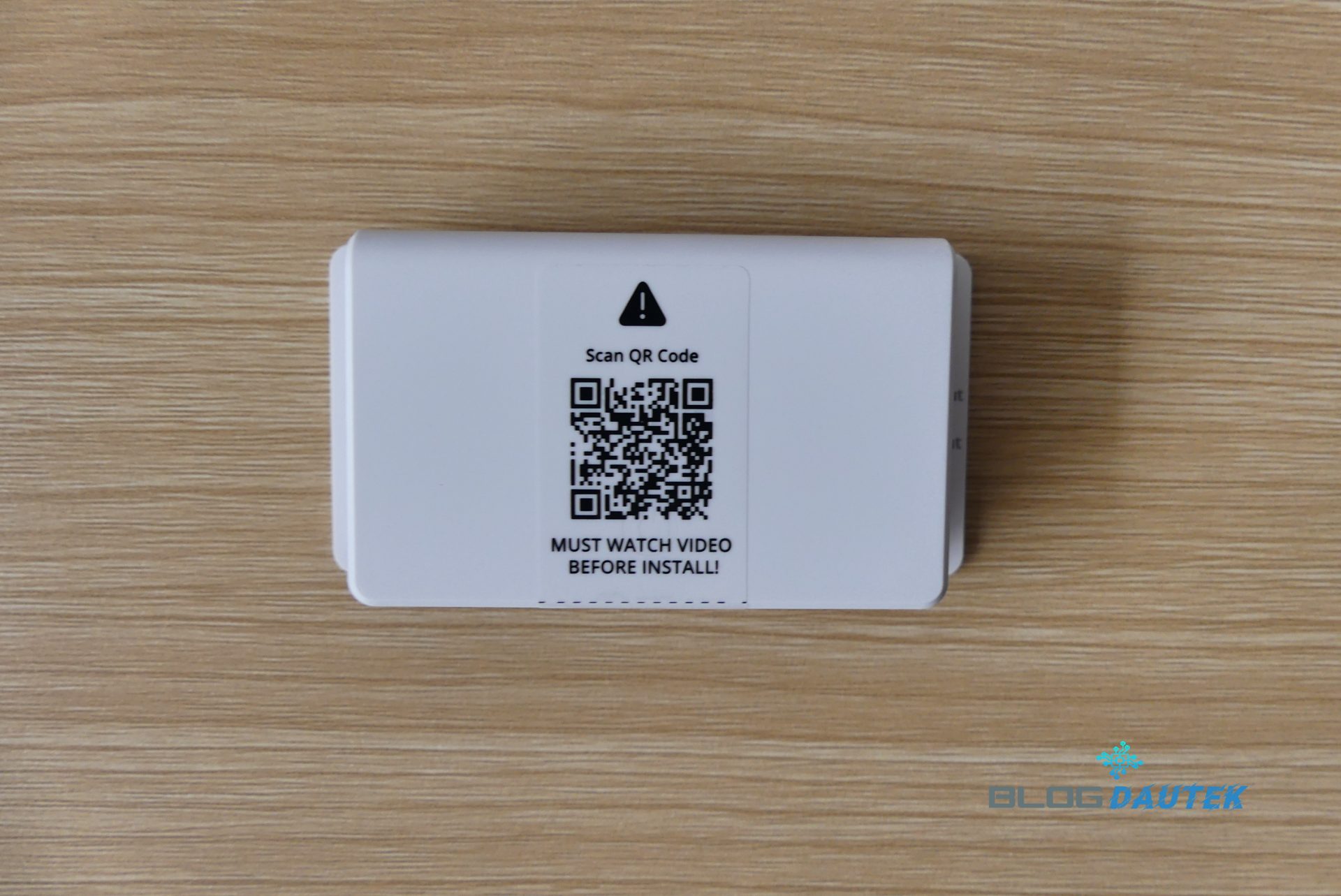

Sur le dessus, vous pouvez scannez le QR code pour voir la vidéo qui permet d’ouvrir le module.

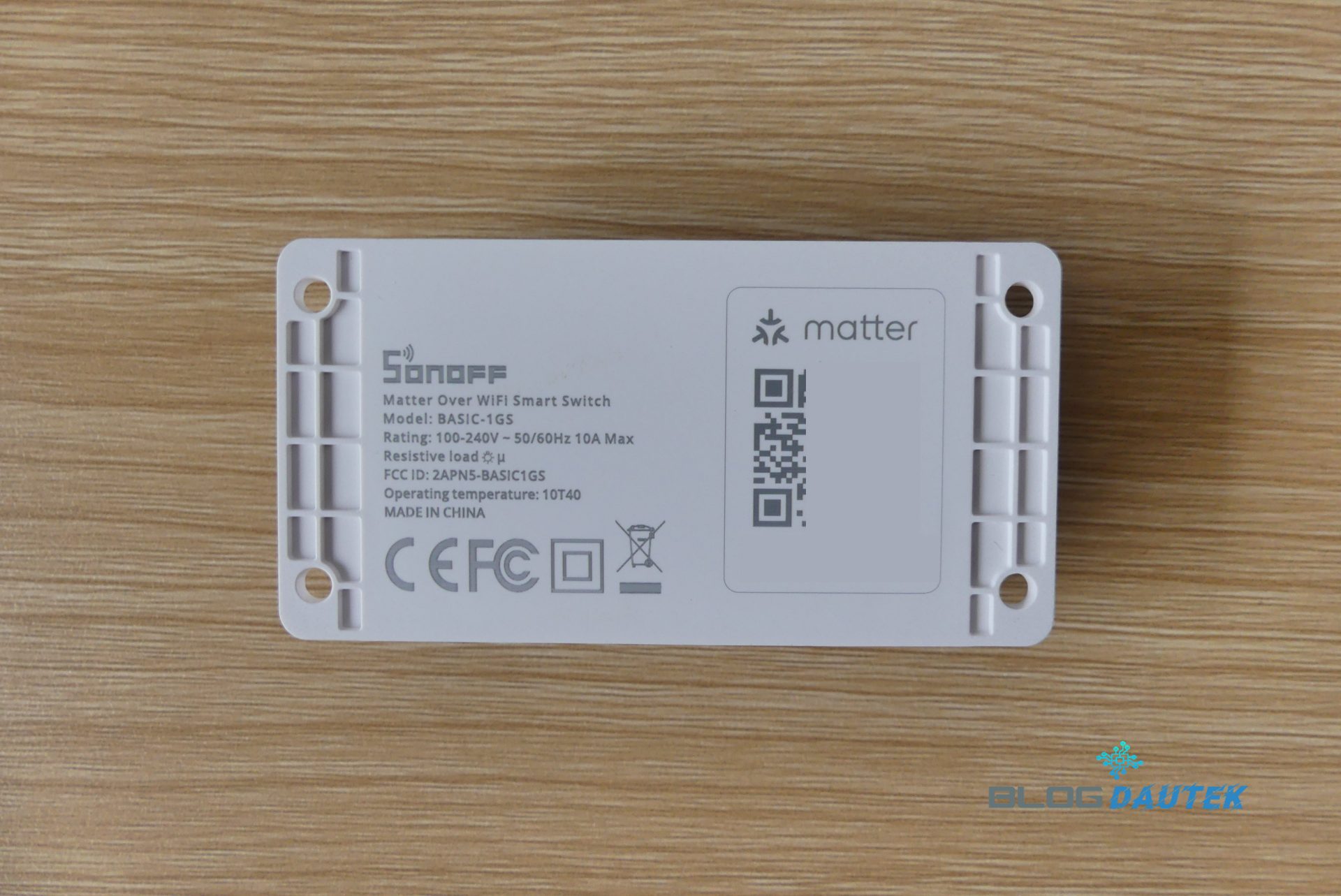

Vue de dessous, avec QR code pour l’intégration Matter et quelques caractéristiques

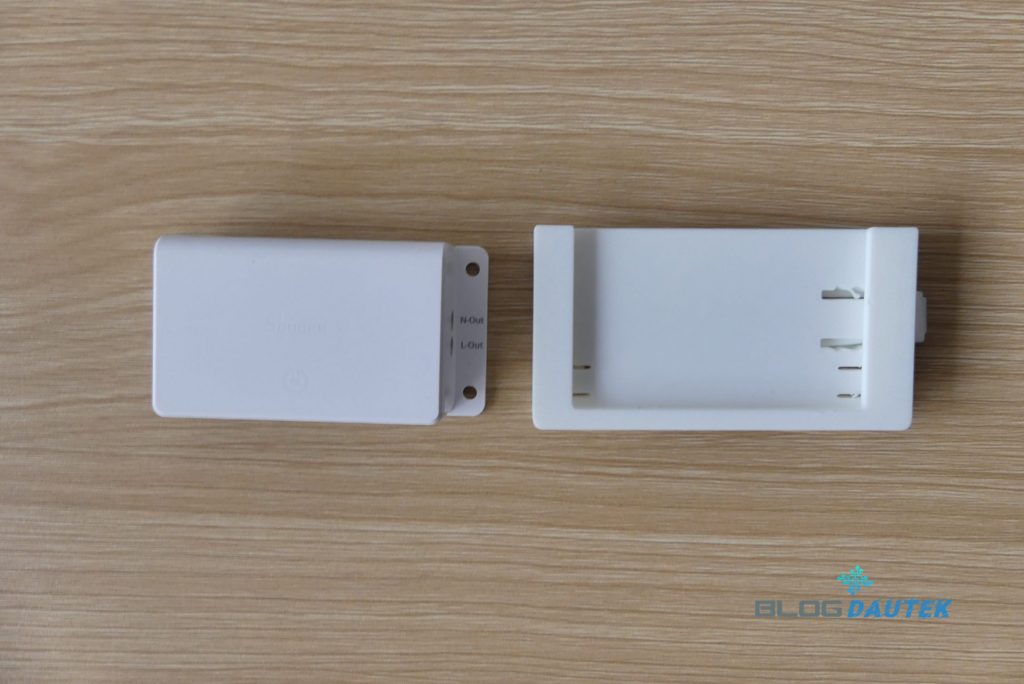

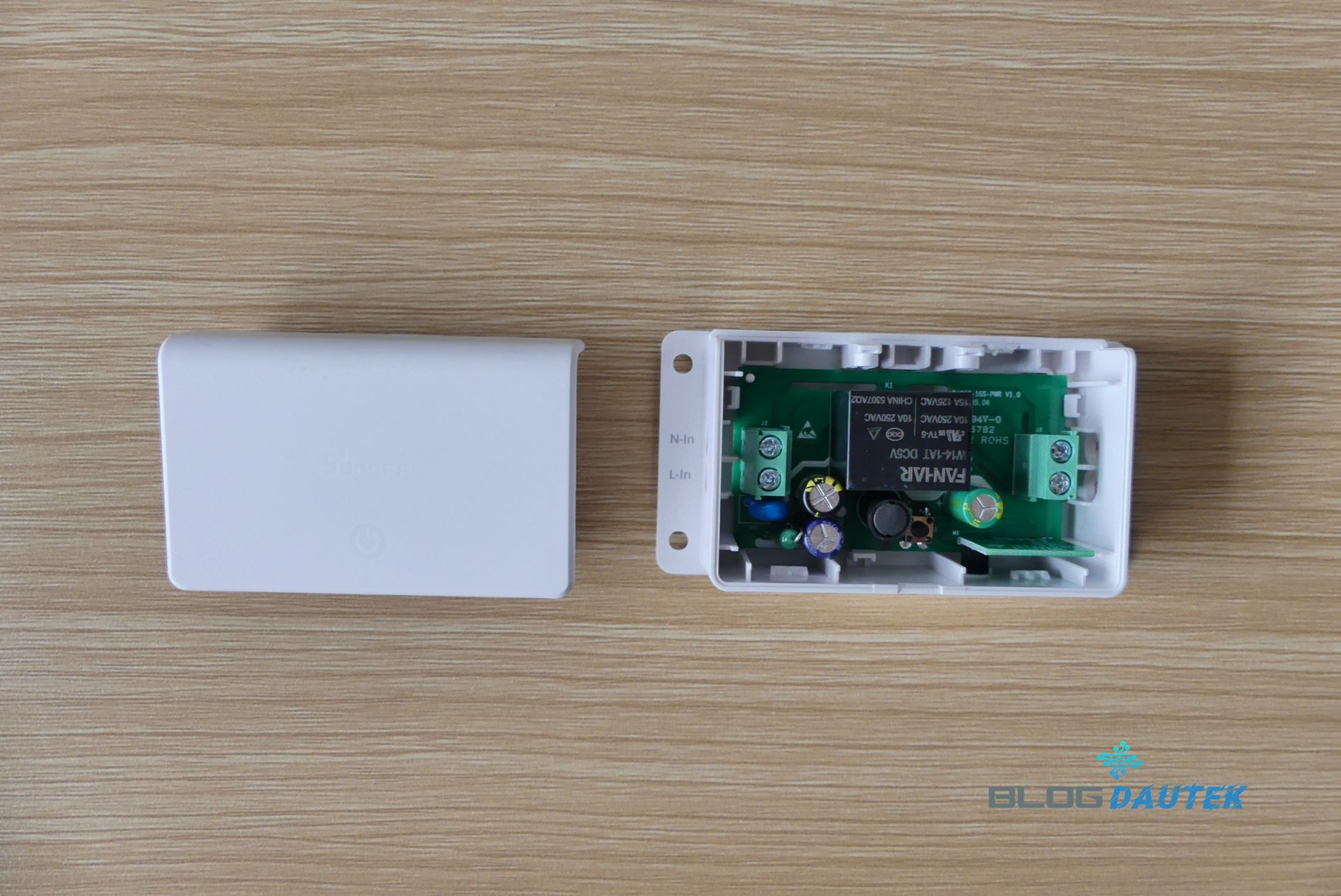

Capot enlevé pour accéder aux borniers pour le câblage.

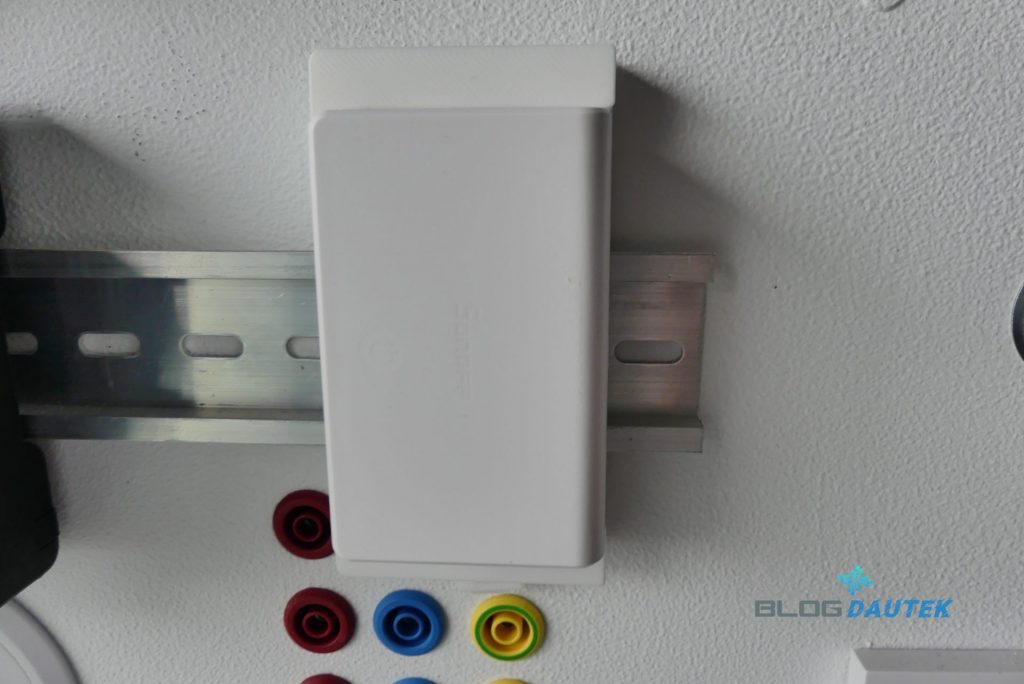

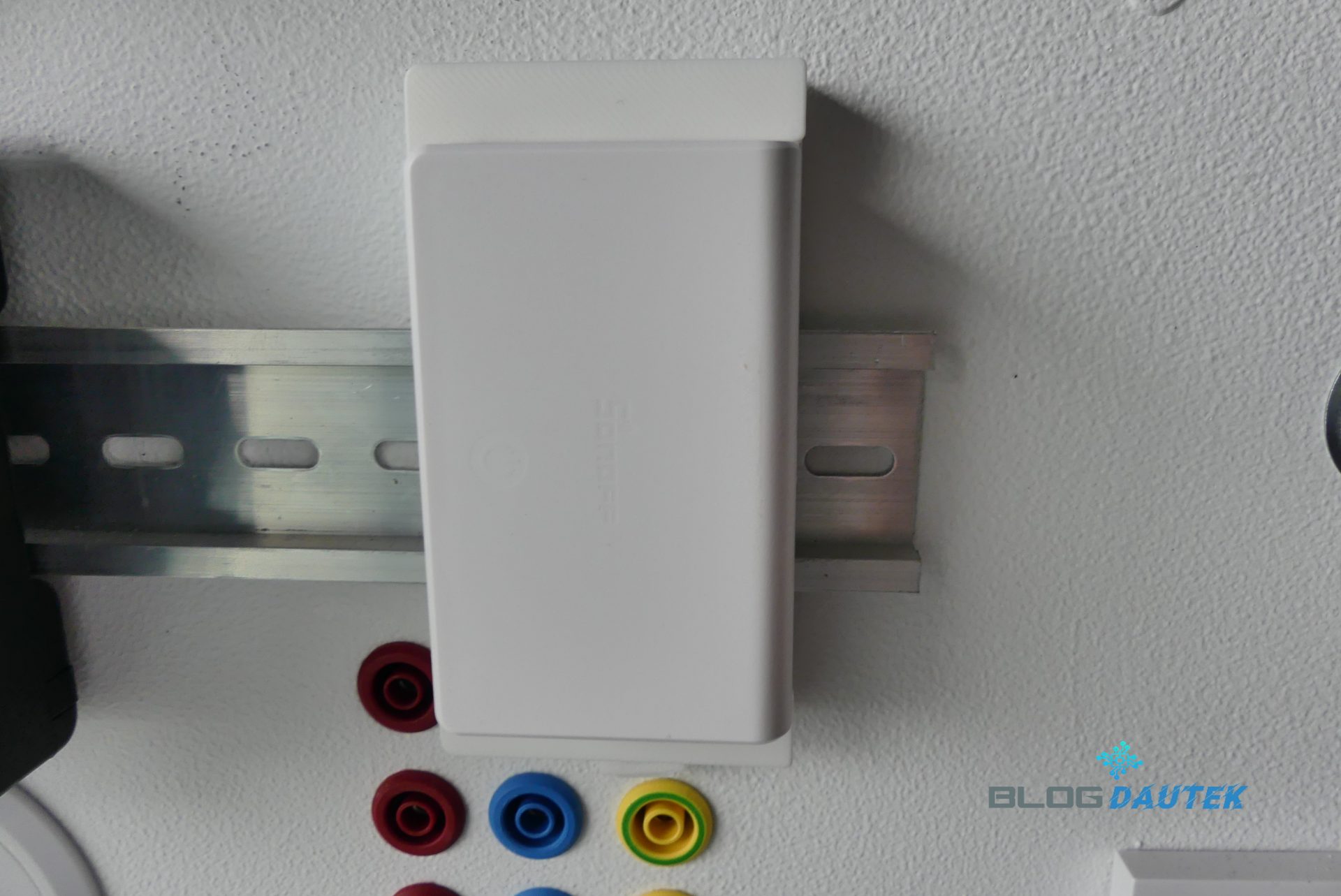

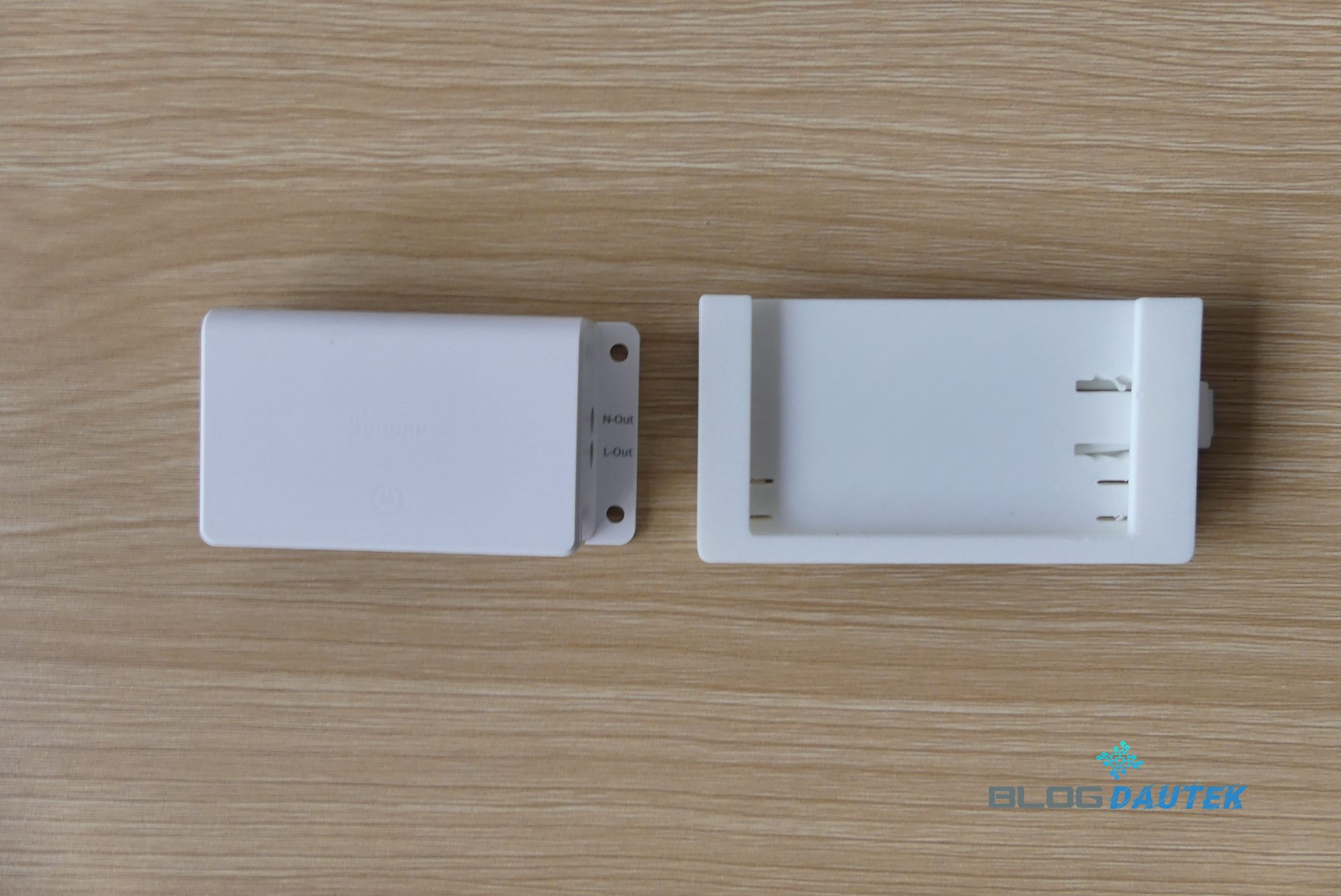

Pour ceux qui ont une imprimante 3D, Sonoff a créé des fichiers 3D pour pouvoir insérer ce module sur rail DIN ou dans un plafonnier de lustre, par exemple.

Caractéristiques

• Alimentation : 100-240V~ 50/60Hz,
• Puissance maximale : 10 A (charge résistive)
• Poids : 44,8 g
• Température de fonctionnement : –10 °C à +40 °C
• Protocole radio : Wi-Fi : IEEE 802.11b/g/n 2.4GHz
• Dimensions : 80,5 × 41,5 × 23,6 mm

Mise en place du module Sonoff Basic Gen5

Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

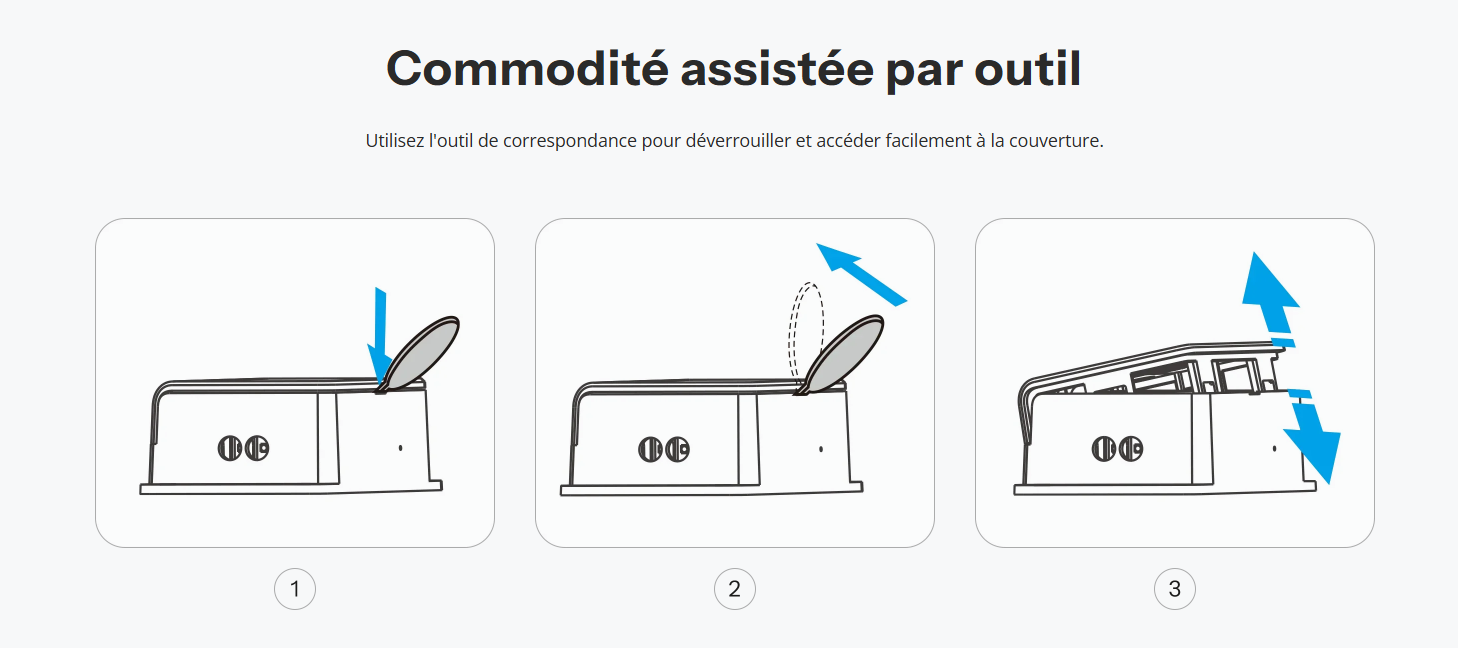

Avant de pouvoir câbler le module, il faut l’ouvrir comme sur la photo avec l’outil fourni.

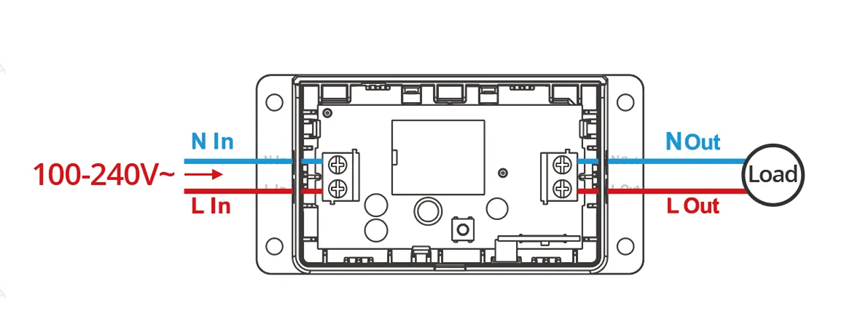

Branchez les câbles sur les borniers comme indiqué sur le schéma et refermer le boitier.

Intégration du module Sonoff Basic Gen5 sur Ewelink

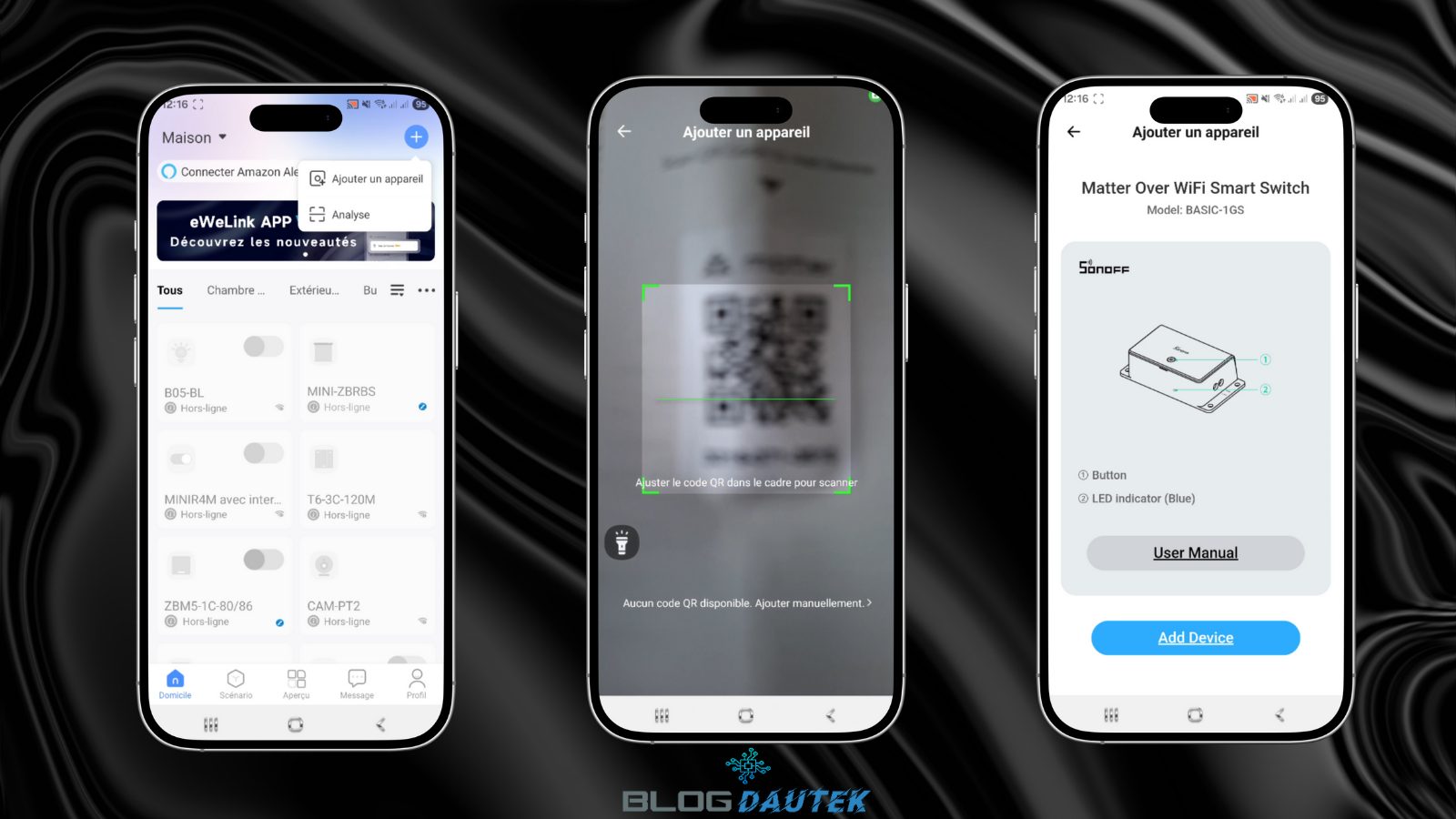

Pour configurer le module Sonoff Basic dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse et scannez le QR code. Cliquez sur User Manuel pour accéder à la notice et sur Add Device pour commencer l’intégration.

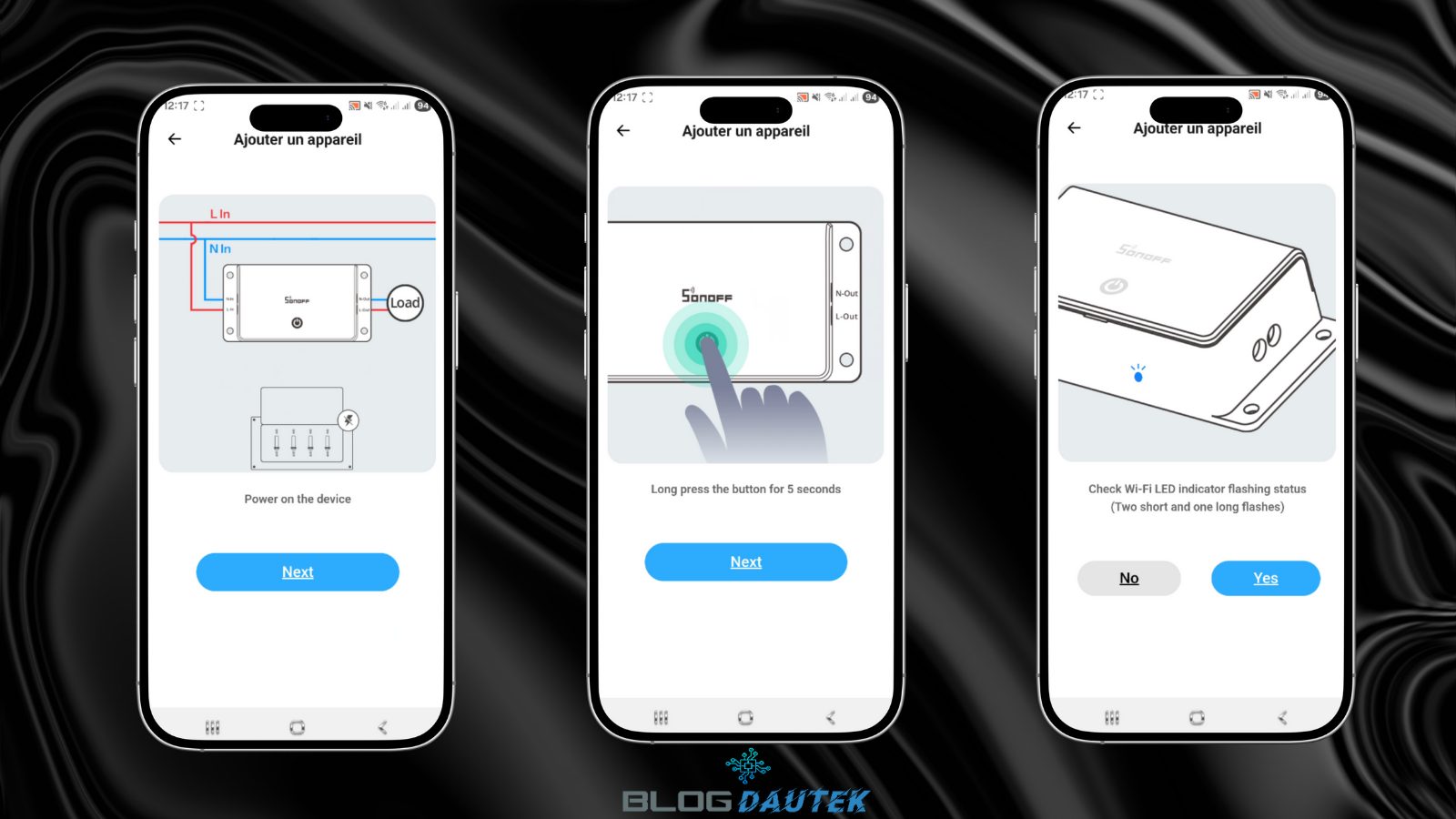

Ensuite, branchez le module et cliquez sur Next. Appuyez 5 secondes sur le bouton du bas et cliquez à nouveau sur Next. Puis, si la LED bleu clignote alors cliquez sur Yes.

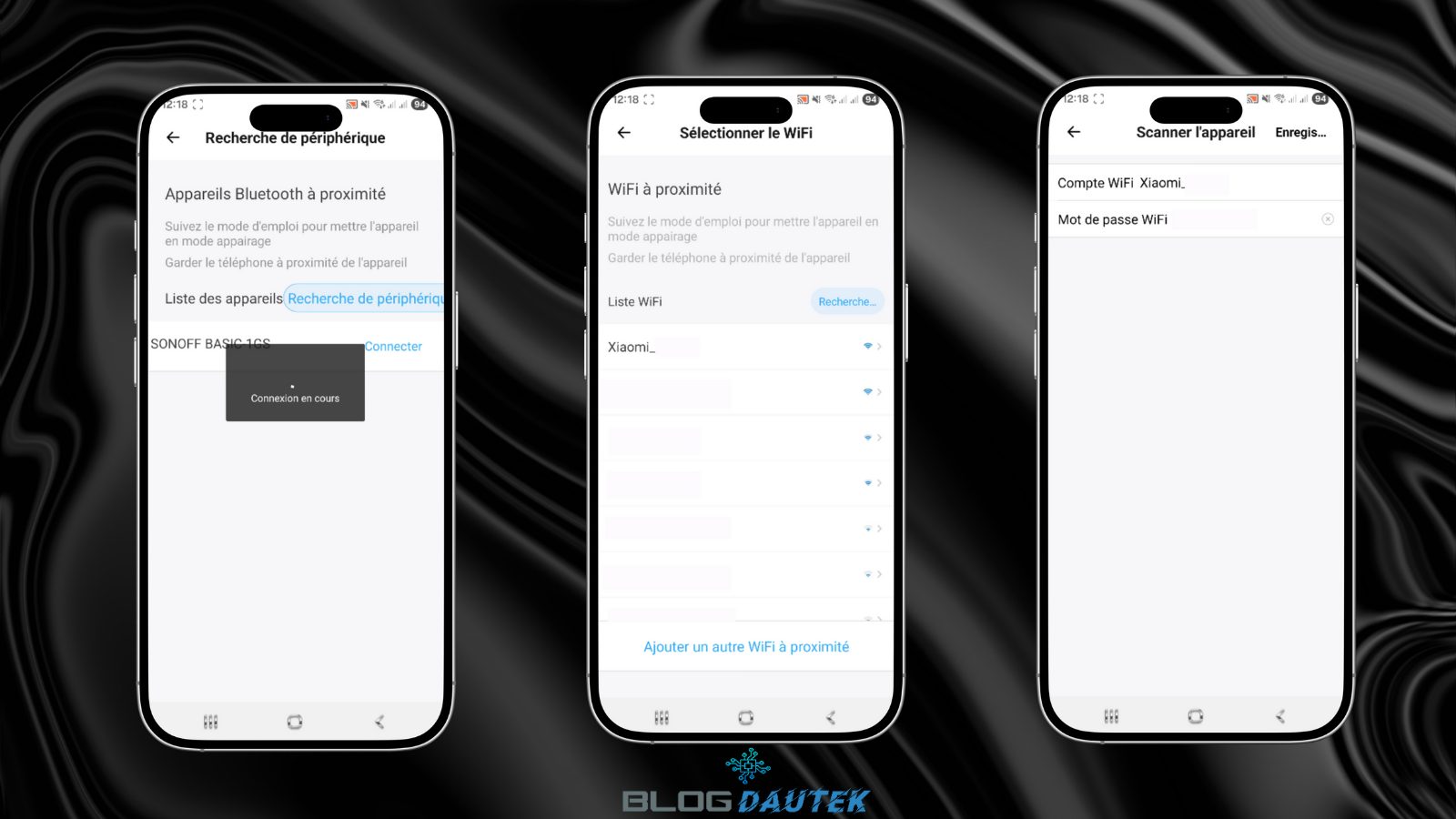

Maintenant, la connexion va se faire et sélectionnez votre réseau Wi-Fi.

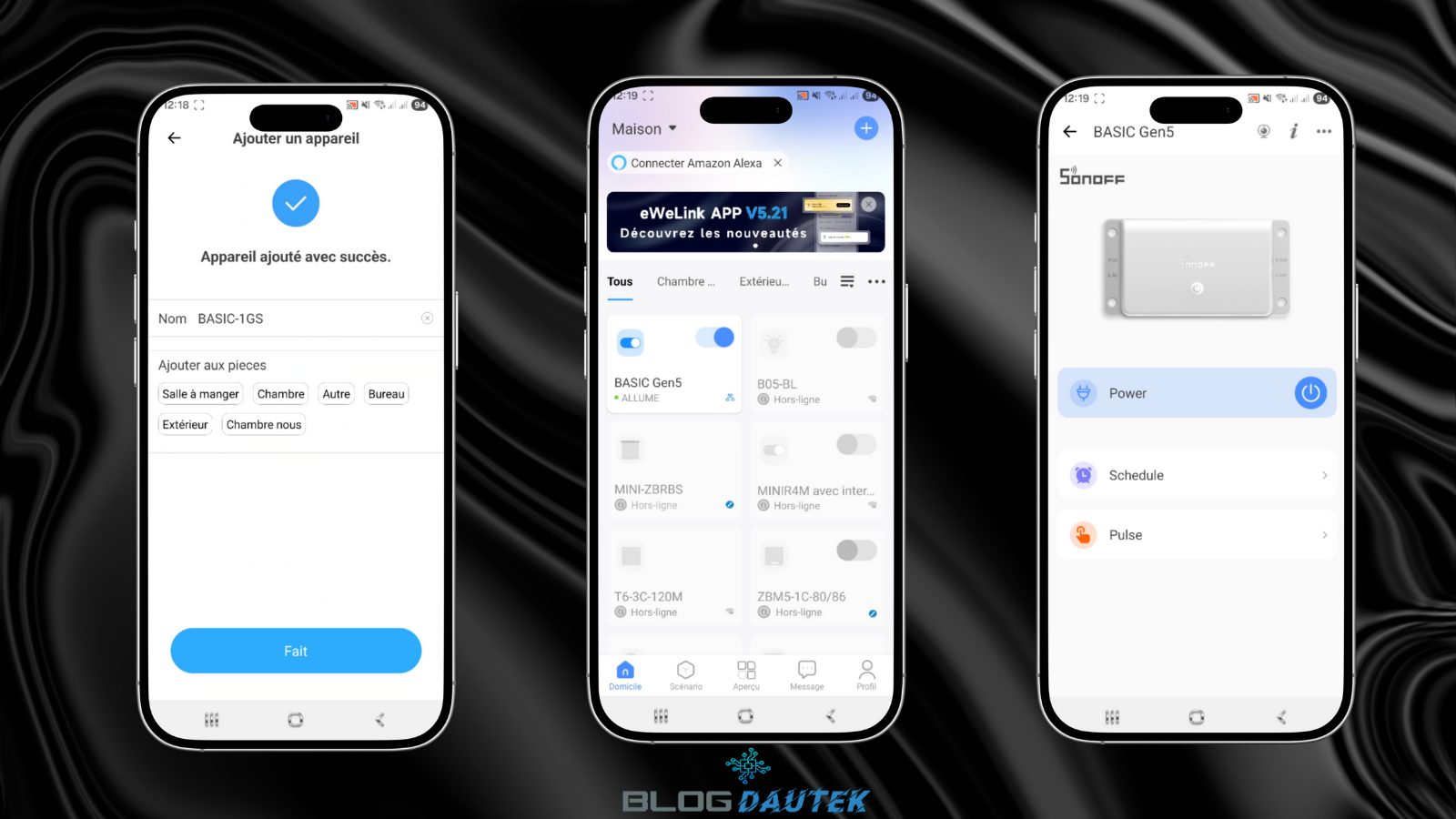

Ensuite, changez le nom, choisissez une pièce et cliquez sur Fait. Vous serez redirigé vers la page d’accueil, où le module apparaîtra et pourra être activé directement. Cliquez dessus pour accéder à plus de réglages.

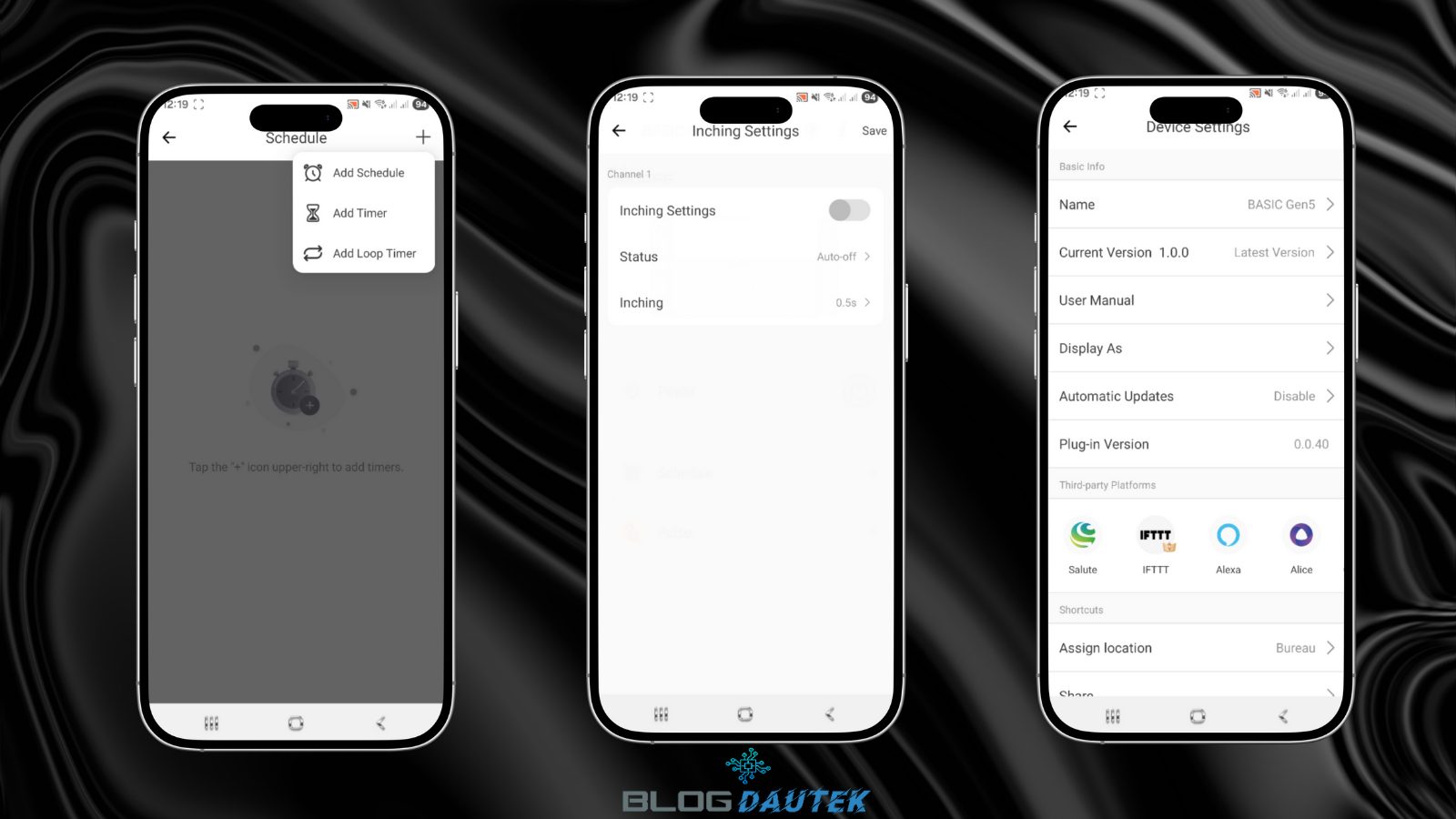

Vous pouvez mettre une programmation ou un minuteur et accéder aux paramètres.

Conclusion

Le Sonoff Basic Gen5 est un module domotique simple, efficace et économique. Il répond parfaitement aux besoins de base en automatisation et pilotage à distance d’appareils électriques, tout en offrant une bonne compatibilité avec les principales plateformes domotiques.
