Test du module Sonoff ZBMINI-L Zigbee

Temps de lecture : 7 minutes

Présentation du module Sonoff ZBmini-L Zigbee

Le module Sonoff ZBmini-L est le module par excellence pour l’éclairage. Car ce module a l’avantage de ne pas avoir besoin du neutre pour se connecter, ce qui évite d’avoir des câbles de neutre à faire descendre à l’interrupteur.

Déballage du module Sonoff ZBmini-L Zigbee

Le module Sonoff ZBmini-L est fourni avec une notice multilingues, le tout dans un emballage orange qui est la couleur Zigbee chez Sonoff.

Maintenant voyons le module.

Le module et le support de fixation pour le rail din c’est à dire dans un tableau électrique.

Le module avec le cache de protection à enlever pour accéder au connexions (un peu dur à déclipser)

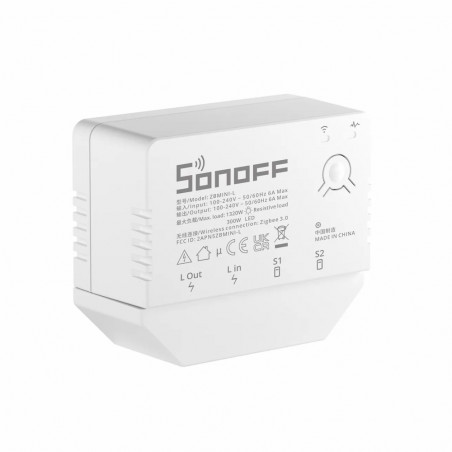

Vue des connexions

Caractéristiques

• Alimentation : 230 V AC – 50 Hz
• Puissance maximale de la sortie :300 W max. pour des éclairages LED et 1380W (6 A) avec des charges résistives
• Dimensions : 54 cm x 45 cm x 24 mm
• Poids : 50 g
• Protocole Radio ZigBee 3.0® (IEEE 802.15.4)
• Température de fonctionnement : -10 °C à 40 °C
• Section de câbles utilisables : Φ 1,5 mm ~ 3 mm / 15AWG ~ 9AWG
• Humidité de fonctionnement : 5% à 95%

Comparaison entre Sonoff ZBmini et ZBmini-L

Comparons Le module ZBmini et le ZBmini-L, la différence est que le premier a besoin du neutre pour fonctionner et pas le deuxième. A gauche le module sans neutre (ZBmini-L) et à droite le module avec neutre (ZBmini). On voit bien que le ZBmini-L est bien plus imposant.

Installation et câblage du module Sonoff ZBmini-L Zigbee

Nous allons commencer à câbler et installer le module physiquement avant de l’intégrer sur différentes plateformes

Câblage du module

Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

• Le schéma 1 correspond au câblage d’un interrupteur simple avec la phase repris du module en S1
• Le schéma 2 correspond au câblage d’un interrupteur va et vient avec la phase repris du module en S1
• Le schéma 3 correspond au câblage d’un interrupteur simple avec une phase sans passer par le module en S1
• Le schéma 4 correspond au câblage d’un interrupteur va et vient avec une phase sans passer par le module en S1

Nous allons dans ma configuration prendre le schéma de câblage 1.

Avant de câbler regarder les différentes connexions :

• L Out : Sortie vers la navette qui va à l’ampoule
• L In : Entrée de la phase provenant du tableau électrique
• S1 : Repiquage de la phase L In par le module
• S2 : Borne pour relier le 1 de l’interrupteur

Si aucun interrupteur n’est nécessaire, les bornes S1 et S2 restent vides.

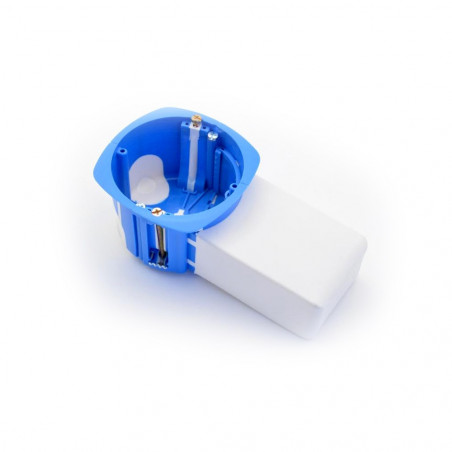

Vu la taille imposante du module, il vous faudra obligatoirement une boite avec chaussette pour mettre le module dedans. Même avec ce type de boite il y aura juste la place pour rentrer le module.

Démonter l’interrupteur, enlever l’ancienne boite de cloison et mettre la nouvelle avec la chaussette.

Procédez aux branchement comme indiqué au dessus.

Pensez à remettre le cache de protection pour les connexions sur le module.

Il reste plus qu’à insérer le module dans la chaussette et remonter l’interrupteur.

Installation via l’application Ewelink

Pour installer un module sur l’application, il vous faudra un compte Ewelink. Une fois sur l’application, sélectionnez le hub zigbee et cliquez sur Ajouter en bas. Ensuite va commencer la détection du module, si l’appairage ne se lance pas appuyer 5 secondes sur le bouton du module.

Une fois détecté, cliquez sur suivant et du coup le module est intégré. Vous pourrez changer le nom et l’affecter à une pièce si vous le désirer. Ensuite vous pouvez soit l’actionner en On/Off, soit faire un programme ou une temporisation.

Vous pouvez aussi directement l’actionner sur la page d’accueil de l’application.

Installation via Jeedom

Nous allons passer à l’installation sur Jeedom.

Pour inclure un périphérique, il faut aller sur le plugin Zigbee en allant dans

Plugins → Protocole domotique → Zigbee.

Cliquez sur la flèche verte pour passer en mode inclusion et sélectionner la clé Zigbee que vous avez dans la fenêtre qui s’ouvre puis cliquez sur OK.

Un bandeau vert s’affiche en bas à droite pour vous dire que le mode inclusion est actif et le sera pour 3 minutes. Vous devez appuyer 5 secondes environ pour lancer l’appairage. Deux bandeaux orange s’afficheront, le premier pour signaler que le module a été trouvé et le deuxième pour dire qu’il est intégré. La fiche du module apparaitra après intégration.

Vous pouvez changer le nom de l’équipement (en haut à gauche) et lui donné le nom que vous voulez. Ensuite en dessous il y a l’objet parent, c’est en fait la pièce où vous mettrez le périphérique. Et le dernier paramètre important est dans Options, il faut cocher activer et visible pour que cela apparaisse sur l’accueil de Jeedom. Enfin, n’oubliez pas de Sauvegarder en haut à droite.

Le module Sonoff ZBmini-L est maintenant sur la page d’accueil de Jeedom, il suffit de cliquer sur l’ampoule pour l’allumer ou l’éteindre en voyant le changement d’état.

Installation via Eedomus

Maintenant pour finir nous passons à la partie Eedomus.

Pour inclure un périphérique, il faut aller sur Configuration en haut à droite.

Cliquez sur Ajouter ou supprimer un périphérique en haut en gauche.

Dans la partie Périphériques Zigbee cliquez sur Inclure un périphérique Zigbee

Un message s’affiche pour vous dire que vous avez une minute pour l’appairer, cliquez sur OK et appuyer 5 secondes sur le bouton du module. Cliquez ensuite sur Oui, quand on vous demande si lé périphérique est pilotable.

Cliquez sur créez le automatiquement. sous le menu, une fois le module détecté. la fiche du module sera créer. Saisissez les réglages nécessaires puis cliquez sur Sauver.

Allez dans la pièces où vous avez affecter le module, puis cliquer dessus pour sélectionner sur On ou Off pour actionner le module.

Conclusion

Sonoff a encore frappé fort avec ce module à bas prix et sans neutre sur l’interrupteur ce qui permet de garder son installation électrique. Il vient compléter le ZBmini qui du coup maintenant peut servir que pour les prises. Faudra quand même, dans le futur que Sonoff essaie de réduire la taille imposante du module, mais à ce prix c’est déjà bien!
