Présentation du module Shelly Plus 1

Le module Shelly Plus 1 permet de contrôler une prise ou un interrupteur en mode allumer et éteindre.

Déballage du module Shelly Plus 1

Le module Shelly plus 1 peut communiquer en Wi-Fi comme en Bluetooth.

Module Shelly plus 1
Module Shelly plus 1

Vue de côté avec les caractéristiques.

Module Shelly plus 1

Le module est fourni avec une notice multilingues, et une notice pour l’application Shelly.

Module Shelly plus 1
Vue de face avec connexions
Module Shelly plus 1
De dos avec bouton Reset

Caractéristiques

  • Alimentation : 110-240V ± 10% CA / 60Hz et 24-240V DC
  • Charge maximale : 16A
  • Dimensions (Hxlxp): 41 x 36 x 15 mm
  • Température de fonctionnement : 0 – 40 °C
  • Protocole :  WiFi: 802.11 b/g/n (2,4 GHz)

Installation et câblage du module Shelly Plus 1

Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

Vous pourrez installer le module sur un interrupteur mais dans mon cas je vais l’installer sur une prise.

Installation module Shelly plus 1

Commencez par démonter la prise et la débrancher.

Installation module Shelly plus 1
Installation module Shelly plus 1

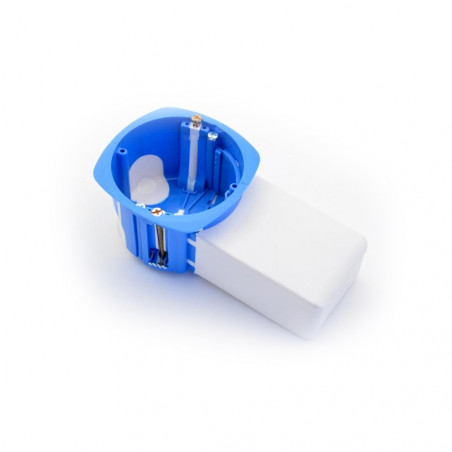

Ensuite, faites un trou dans la boite de cloison pour y passer les fils. Puis installez la boite avec sa chaussette derrière le mur.

Installation module Shelly plus 1

Passons maintenant aux branchements du module Shelly plus 1.

  • N : Le Neutre (en bleu à droite) pour une prise on directement se repiquer dessus sinon mettre une borne automatique
  • L : La Phase (en rouge, à côté du neutre) à raccorder avec une borne automatique avec la phase de la prise du mur
  • I : Entrée relais (en rouge) à raccorder sur la même borne précédente avec la phase
  • O : Sortie relais (en noir) à raccorder sur le L de la prise
Lire cet article  Test du module avec pinces Shelly EM

N’oubliez pas de rebancher la terre sur la prise (plot vert).

Installation module Shelly plus 1
Installation module Shelly plus 1

Insérez le module dans la chaussette, puis y ranger les fils au fond de la boite.

Installation module Shelly plus 1

Enfin, refixez la prise puis remettez le cache de finition.

Installation module Shelly plus 1

Installation du module Shelly Plus 1 sur application Shelly cloud

Nous allons l’installer sur l’application Shelly cloud sans avoir besoin de box domotique. Mais en passant par ce procédé, vous aurez seulement accès au module Shelly.

Vous devrez d’abord installer l’application sur votre smartphone et créer un compte Shelly.

Allez sur la page d’accueil de l’application et cliquez sur les 3 traits horizontaux en haut à droite. Puis sur Add device. Pour finir, sélectionnez votre réseau Wi-Fi et entrez le mot de passe.

Le module est recherché, une fois trouvé, cochez la case puis sur Include selected devices. Ensuite, cliquez sur Yes.

Le module est en cours d’ajout et par la suite on devra mettre un nom puis sélectionnez une pièce (le mieux sera de la créer avant pour qu’elle apparaisse ici) et cliquez sur Next.

Pour finir, sélectionnez l’image du module et cliquez sur Done. Nous sommes ensuite sur le module et il suffira de cliquer sur le bouton à droite (logo veille) pour allumer ou éteindre la prise.

En appuyant sur le module, vous aurez accès aux paramètres où vous pourrez mettre un temps de coupure ou une programmation.

Intégration du module Shelly Plus 1 dans d’autres plateformes

Avant de commencer à voir l’intégration dans d’autres box domotique, qui permettra de centraliser les informations, il est possible d’y accéder via un ordinateur soit directement en local avec l’adresse IP du module avec la photo 1 soit à cette adresse Shelly Home qui est la même interface que sur l’application (photo 2). Pour avoir l’adresse IP du module il suffira de vous rendre sur le portail de votre box internet dans la section Wi-Fi cliquez sur lui pour connaitre les infos dont l’adresse IP (photo 3).

Module Shelly plus 1
1
Module Shelly plus 1
2
3

Intégration du module Shelly Plus 1 sur Jeedom

Pour installer Shelly sur Jeedom, Il faudra installer un plugin qui coute 5 euros sur le market. Il suffira, une fois payé de l’installer puis de l’activer et d’entrer les informations demandées comme l’adresse IP du module et de sélectionner le type de module.

Module Shelly plus 1 sur Jeedom

Intégration du module Shelly Plus 1 sur Eedomus

Sur Eedomus, comme pour Jeedom il faudra installer un plugin mais celui-ci est gratuit. Allez sur configuration en haut à droite puis sur Ajouter ou supprimer un périphérique puis sur Store eedomus en bas à droite.

Module Shelly plus 1 sur Eedomus
Module Shelly plus 1 sur Eedomus

Maintenant, allez dans passerelle domotique puis cliquez sur Shelly.

Module Shelly plus 1 sur Eedomus

Dans la partie qui vient de s’ouvrir, cliquez sur Créer.

Dans cette fenêtre, mettez un nom personnalisé et la pièce dans laquelle vous voulez vos données.

Lire cet article  Test du contrôleur Led Sunricher

Ensuite, dans la partie Affichage, allez dans la première liste déroulante et sélectionnez Shelly 1

Module Shelly plus 1 sur Eedomus

Saisir les adresse IP du module Shelly comme décrit précédemment ainsi que l’adresse IP de la box Eedomus.

Maintenant, allez dans la pièces où vous avez mis le module Shelly plus 1 et l’on aperçoit les commandes On et Off.

Module Shelly plus 1 sur Eedomus

Conclusion

Le module Shelly plus 1 est idéal pour rendre une appareil connecté grâce au branchement directement dans la prise. Si vous voulez l’installer sur interrupteur, il faudra obligatoirement le neutre pour l’alimenter.

Résumé

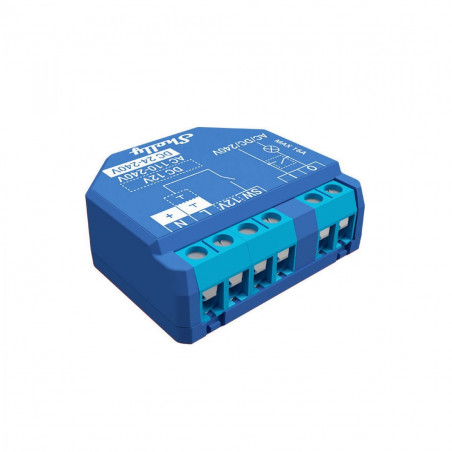

SHELLY – MICROMODULE COMMUTATEUR INTELLIGENT WI-FI SHELLY PLUS 1 (CONTACT SEC)

8.8 out of 10
€19.99

Contrôlez une large gamme d’appareils électroménagers et d’équipements de bureau de n’importe où avec le plus petit micromodule commutateur Wi-Fi.

Installation
8 out of 10
Utilisation
9 out of 10
Qualité
9 out of 10
Prix
9 out of 10
Fonctionnalités
9 out of 10

Avantages

Jusqu'à 3500w

Intégrable sur Jeedom, Eedomus, Google et Alexa

S'intègre bien dans la boite avec chaussette

Inconvénients

Besoin du neutre pour une lumière
