Test du module Shelly 1PM
mardi 27 décembre 2022Présentation du module Shelly Plus 1
Le module Shelly 1PM permet de contrôler une prise ou un interrupteur en mode allumer et éteindre et mesure la consommation de l’appareil.
Déballage du module Shelly Plus 1PM
Le module Shelly plus 1 peut communiquer en Wi-Fi comme en Bluetooth.
Vue de côté avec les caractéristiques.
Le module est fourni avec une notice multilingues, et une notice pour l’application Shelly.
Caractéristiques
- Alimentation : 110-240V ± 10% CA / 60Hz et 24-240V DC
- Charge maximale : 16A
- Dimensions (Hxlxp): 41 x 36 x 15 mm
- Température de fonctionnement : 0 – 40 °C
- Protocole : WiFi: 802.11 b/g/n (2,4 GHz)
Installation et câblage du module Shelly Plus 1M
Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.
Vous pourrez installer le module sur une prise ou un interrupteur mais dans mon cas je vais l’installer sur une lumière. Par contre il faudra obligatoirement le neutre pour fonctionner.
Il faut brancher le neutre et la phase pour alimenter le module et brancher la sortie O sur l’ampoule à coté du neutre. Le SW servira à brancher l’interrupteur.
Installation du module Shelly Plus 1PM sur application Shelly cloud
Nous allons l’installer sur l’application Shelly cloud sans avoir besoin de box domotique. Mais en passant par ce procédé, vous aurez seulement accès au module Shelly.
Vous devrez d’abord installer l’application sur votre smartphone et créer un compte Shelly.
Allez sur la page d’accueil de l’application et cliquez sur la pièces où vous voulez placer le module. Puis sur ADD. Pour finir, sélectionnez votre réseau Wi-Fi et entrez le mot de passe ou si il est déjà mémorisé, cliquez sur Continue.



Le module est recherché, une fois trouvé, cochez la case puis sur Include selected devices.



Ensuite, cliquez sur Yes. Le module est en cours d’ajout et par la suite on devra mettre un nom puis sélectionnez une pièce (le mieux sera de la créer avant pour qu’elle apparaisse ici) et cliquez sur Next. Pour finir, sélectionnez l’image du module et cliquez sur Done.



Nous sommes ensuite sur le module et il suffira de cliquer sur le bouton à droite (logo veille) pour allumer ou éteindre la lumière. Vous pourrez également suivre la consommation instantanée sur la page d’accueil mais en cliquant dessus, vous aurez accès à l’historique de la consommation.



En appuyant sur le module, vous aurez accès aux paramètres où vous pourrez mettre un temps de coupure ou une programmation.



Intégration du module Shelly Plus 1PM dans d’autres plateformes
Avant de commencer à voir l’intégration dans d’autres box domotique, qui permettra de centraliser les informations, il est possible d’y accéder via un ordinateur soit directement en local avec l’adresse IP du module avec la photo 1 soit à cette adresse Shelly Home qui est la même interface que sur l’application (photo 2). Pour avoir l’adresse IP du module il suffira de vous rendre sur le portail de votre box internet dans la section Wi-Fi cliquez sur lui pour connaitre les infos dont l’adresse IP (photo 3).
Intégration du module Shelly Plus 1PM sur Jeedom
Pour installer Shelly sur Jeedom, Il faudra installer un plugin qui coûte 5 euros sur le market. Il suffira, une fois payé de l’installer puis de l’activer et d’entrer les informations demandées comme l’adresse IP du module et de sélectionner le type de module.
Intégration du module Shelly Plus 1PM sur Eedomus
Sur Eedomus, comme pour Jeedom il faudra installer un plugin mais celui-ci est gratuit. Allez sur configuration en haut à droite puis sur Ajouter ou supprimer un périphérique puis sur Store eedomus en bas à droite.
Maintenant, allez dans passerelle domotique puis cliquez sur Shelly.
Dans la partie qui vient de s’ouvrir, cliquez sur Créer.
Dans cette fenêtre, mettez un nom personnalisé et la pièce dans laquelle vous voulez vos données.
Ensuite, dans la partie Affichage, allez dans la première liste déroulante et sélectionnez Shelly 1PM
Saisir les adresse IP du module Shelly comme décrit précédemment ainsi que l’adresse IP de la box Eedomus.
Maintenant, allez dans la pièces où vous avez mis le module Shelly 1PM et l’on aperçoit les commandes On et Off.
Conclusion
Le module Shelly 1PM est comme le Shelly plus 1 avec la consommation en plus. Donc, toujours aussi simple d’utiliser ce module et à un prix plus que raisonnable!
Résumé

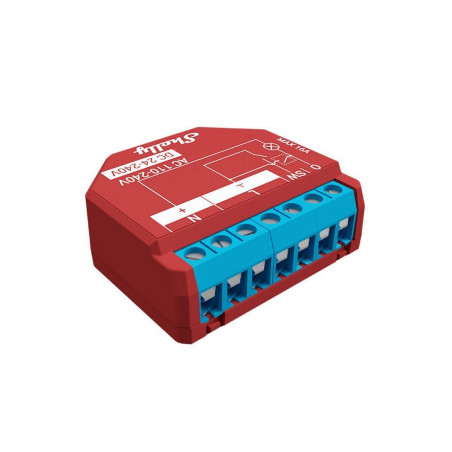

SHELLY – MICROMODULE COMMUTATEUR INTELLIGENT WI-FI AVEC MESURE D'ÉNERGIE SHELLY PLUS 1PM

Contrôlez et mesurez la consommation d’une large gamme d’appareils électroménagers de n’importe où avec le plus petit micromodule commutateur Wi-Fi.
Avantages
Jusqu'à 3500w
Intégrable sur Jeedom, Eedomus, Google et Alexa
Inconvénients
Toujours besoin du neutre
Bonjour
J’ aimerai installer un système domotique pour programme l’activation et la désactivation de la pompe de ma piscine
Sachant que lors de la mise en marche , se déclenche également le régulateur de PH ainsi que l électrolyseur
Pouvez vous me conseiller quel module Schelly je peux installer
Cordialement
Bonjour,
Tout dépend de votre installation, mais si tout fonctionne sur la même prise et que la puissance n’est pas élevé alors ce module sera parfait.
Attention tout de même, un moteur n’est pas une résistance comme un radiateur électrique par exemple.
Il faudra, comme conseillé pas Shelly ne pas dépasser la puissance max autorisé du shelly (au mieyx) divisé par 5. Et comme perso, je ne dépasserai pas 2000-2300W en alimentation direct du shelly 1PM plus alors dans votre cas le moteur ne devrait pas dépasser les 400W (je ne par pas de crête puisque ce serait encore plus limitatif).
Dans mon cas, je souhaitai connecter un cumulus mais même s’il ne fait que 1800W (résistance) j’hésite malgré tout. Avec l’electricité, il vaut mieux ne pas faire n’importe quoi. D’autant plus qu’en cas de soucis (dégâts) les assurances sont très attentive sur le montage (réglementation).
A noter et c’est bien souvent oublié, ces modules doivent être protégés par un 2A et beaucoup on tendance à l’oublier.
Patrick
Bonjour, est il possible avec un des modules Shelly de définir la puissance de sortie.
Je souhaiterai que sur une prise il n’y ait que, par exemple, 300watt de délivré et non le max.
J’ai vu qu’on pouvait limiter mais dés cette limite atteinte cela met sur Off la prise plug S alors je que je veux juste 300w en permanence aux heures définies.
Merci
