Présentation des modules smart switch Sonoff

Le smart switch est devenu un élément incontournable pour moderniser une installation électrique sans remplacer les interrupteurs muraux existants. Mais entre le Wi-Fi, Matter et Zigbee, le choix du protocole peut rapidement compliquer la décision, notamment lorsqu’il faut tenir compte de sa box domotique, de ses habitudes et de son souhait de conserver un fonctionnement local.

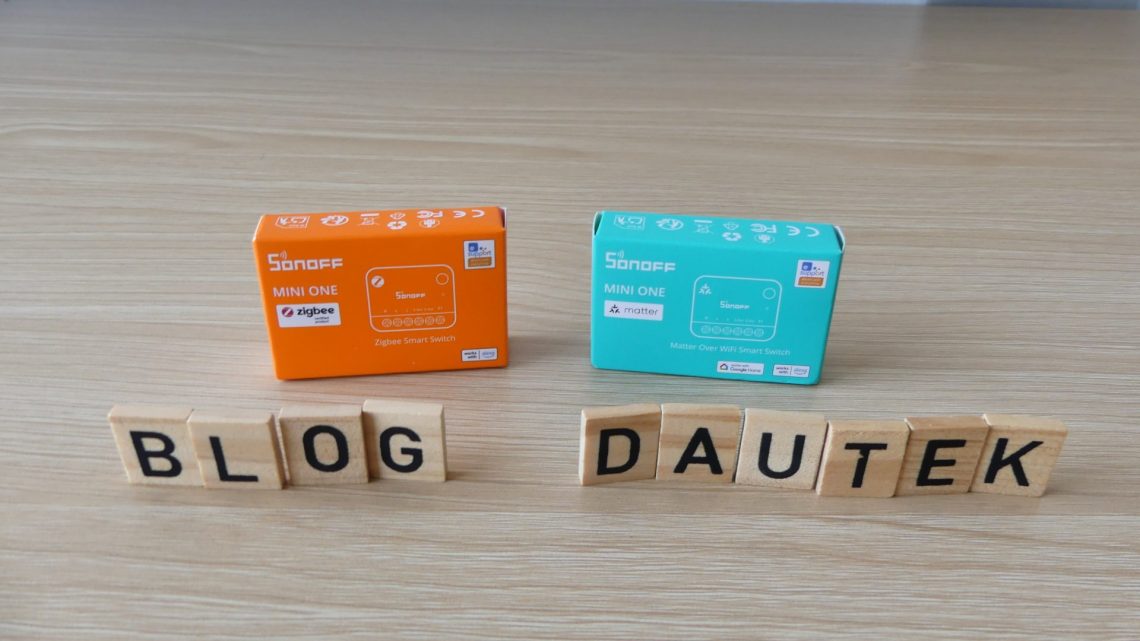

Avec ses MINI-1GS et MINI-ZB1GS, Sonoff propose deux modules compacts destinés à rendre des équipements électriques plus intelligents. Le premier utilise le Wi-Fi et le protocole Matter pour faciliter son intégration dans différents écosystèmes. Le second mise sur Zigbee 3.0, un protocole particulièrement apprécié des amateurs de domotique qui disposent déjà d’un réseau maillé. Les deux modèles partagent un format miniature et une capacité annoncée allant jusqu’à 16 A pour les charges résistives.

Lire cet article Sonoff SNZB-06P24 : Le détecteur de présence humaine Zigbee qui voit bien plus qu’un simple mouvement

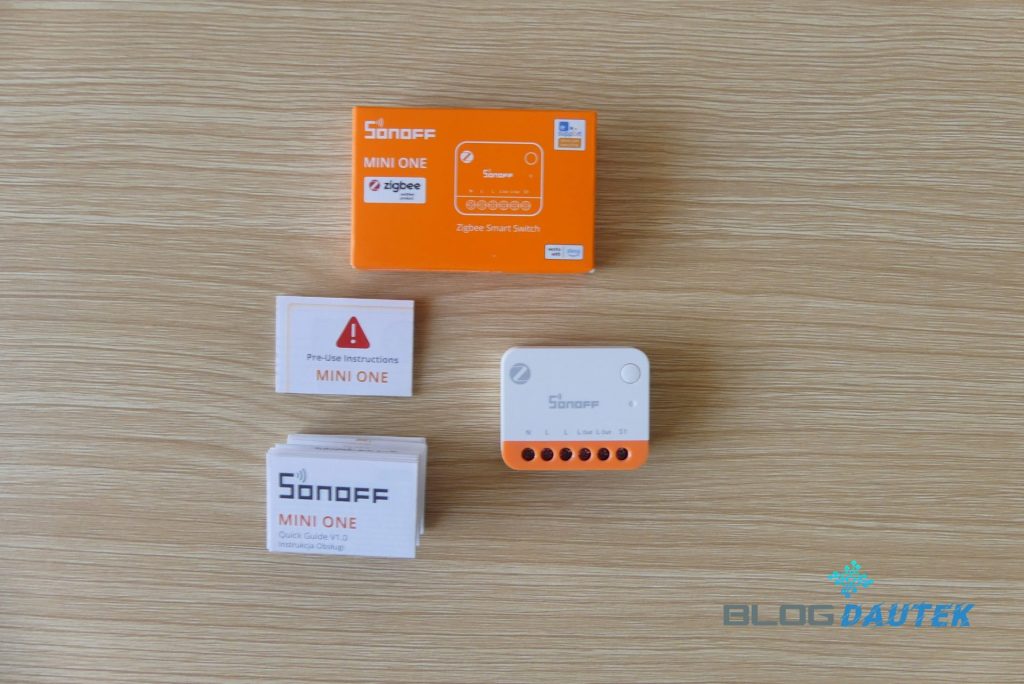

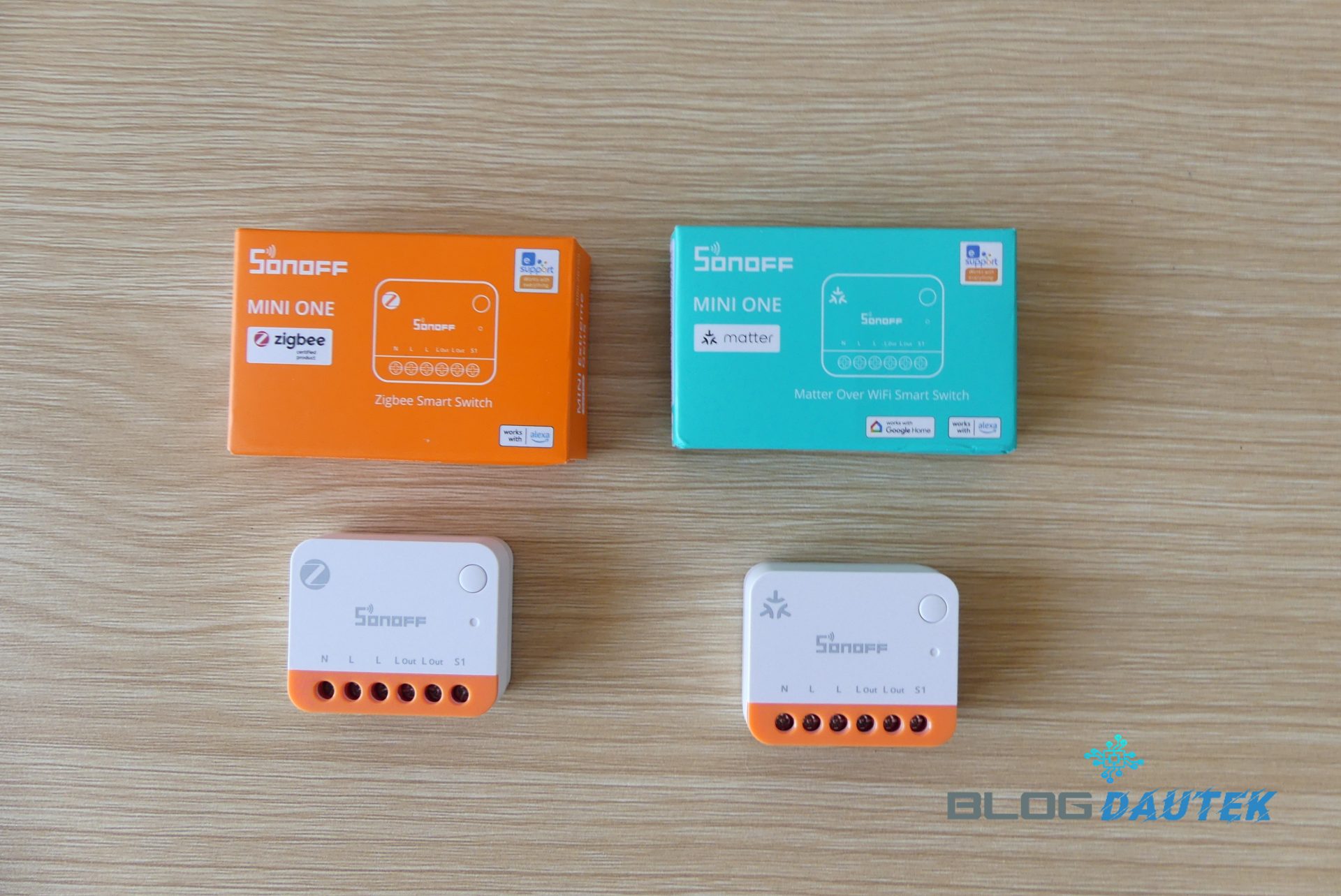

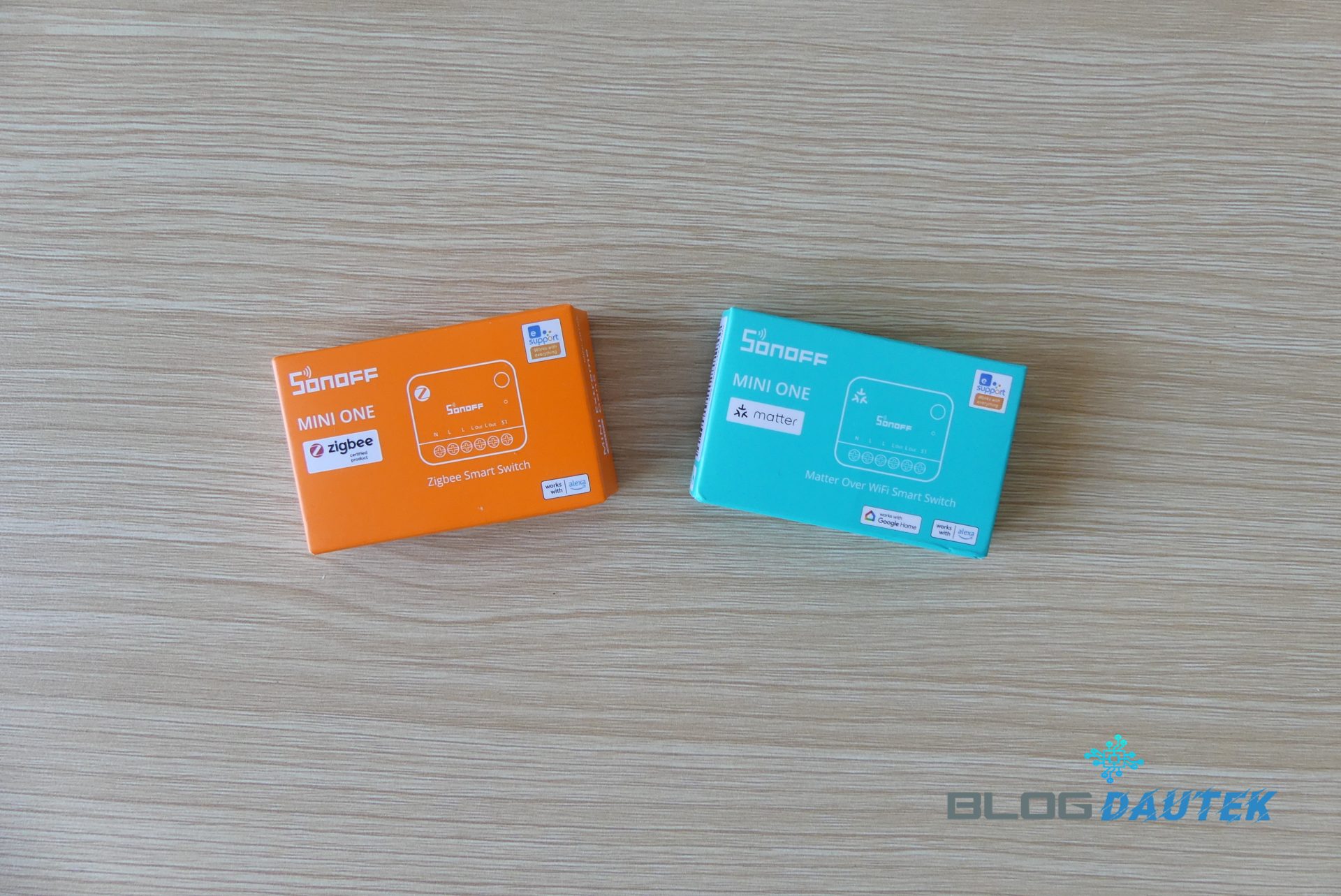

Déballage des modules smart switch Sonoff

Les deux modules affichent des dimensions de 39,5 × 33 × 16,8 mm. Leur boîtier en polycarbonate (PC) est conçu pour une installation intérieure encastrée, notamment derrière un interrupteur ou dans un boîtier électrique compatible. Sonoff recommande une profondeur de boîtier mural de 60 mm pour faciliter l’installation.

Les deux versions présentent une conception similaire, mais leur connectivité les distingue :

• MINI-1GS : Wi-Fi 2,4 GHz et Matter
• MINI-ZB1GS : Zigbee 3.0, avec une fonction de routeur pour le réseau maillé

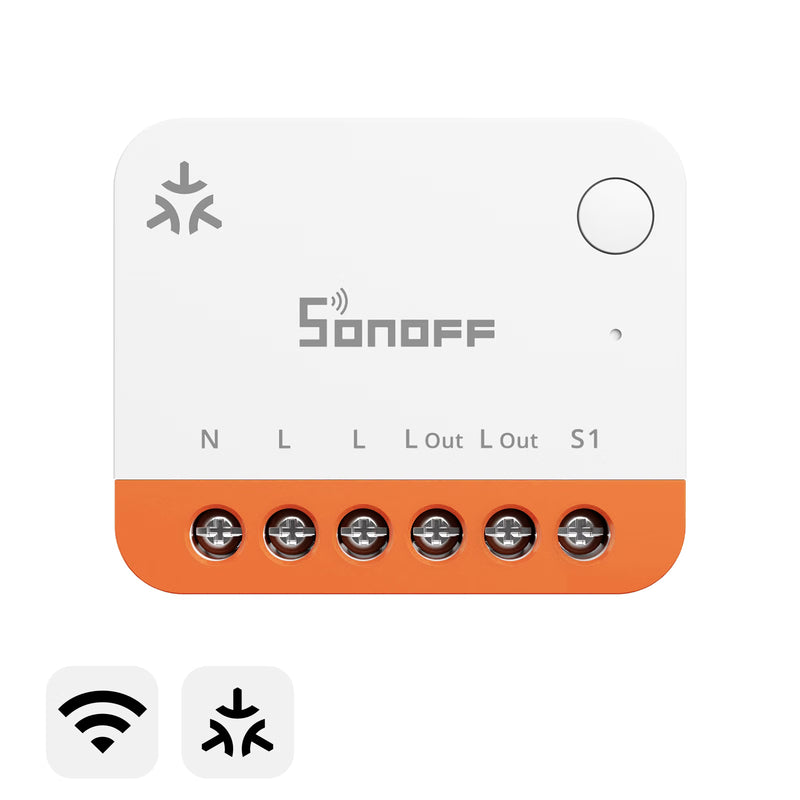

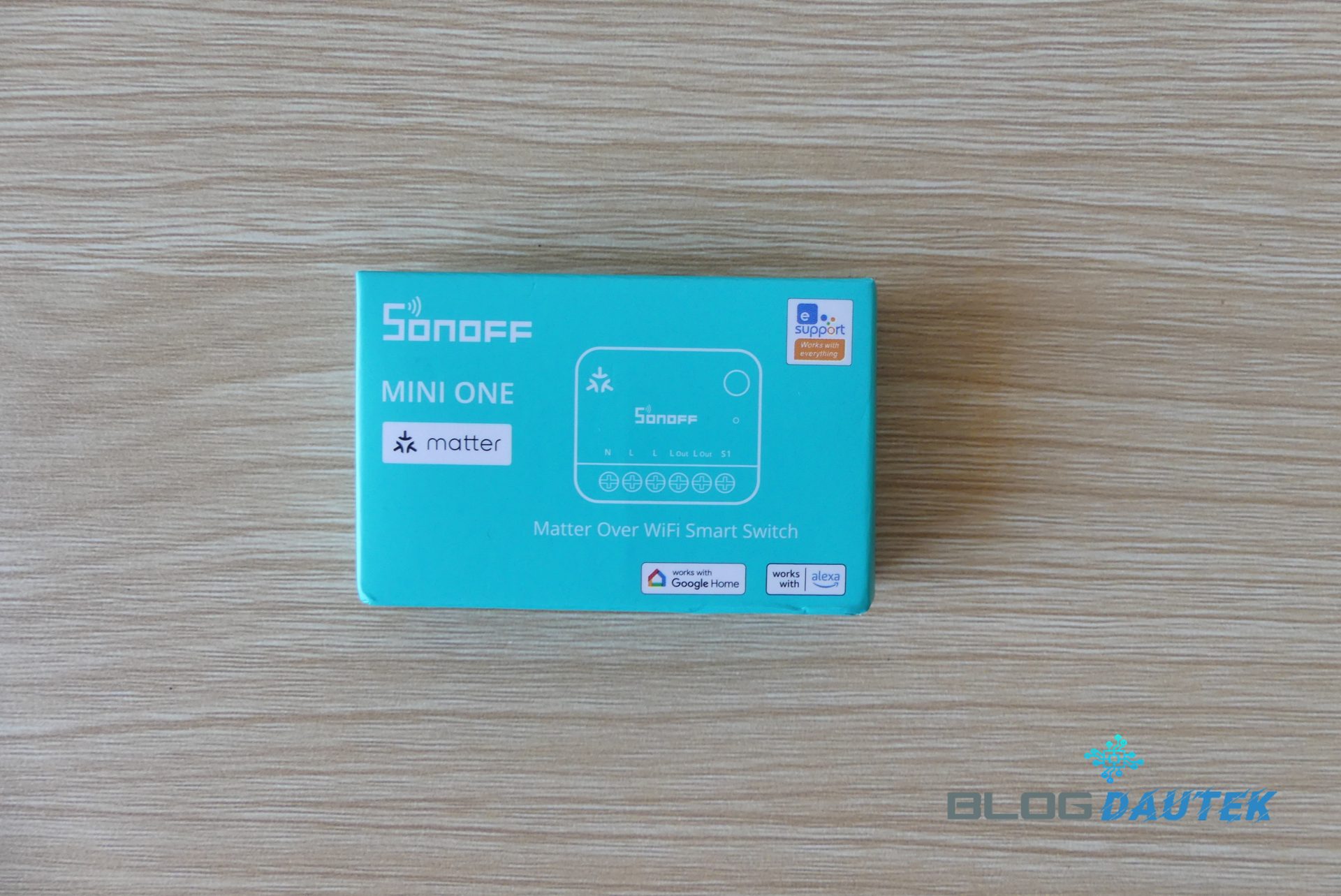

Module Matter over Wifi MINI-1GS

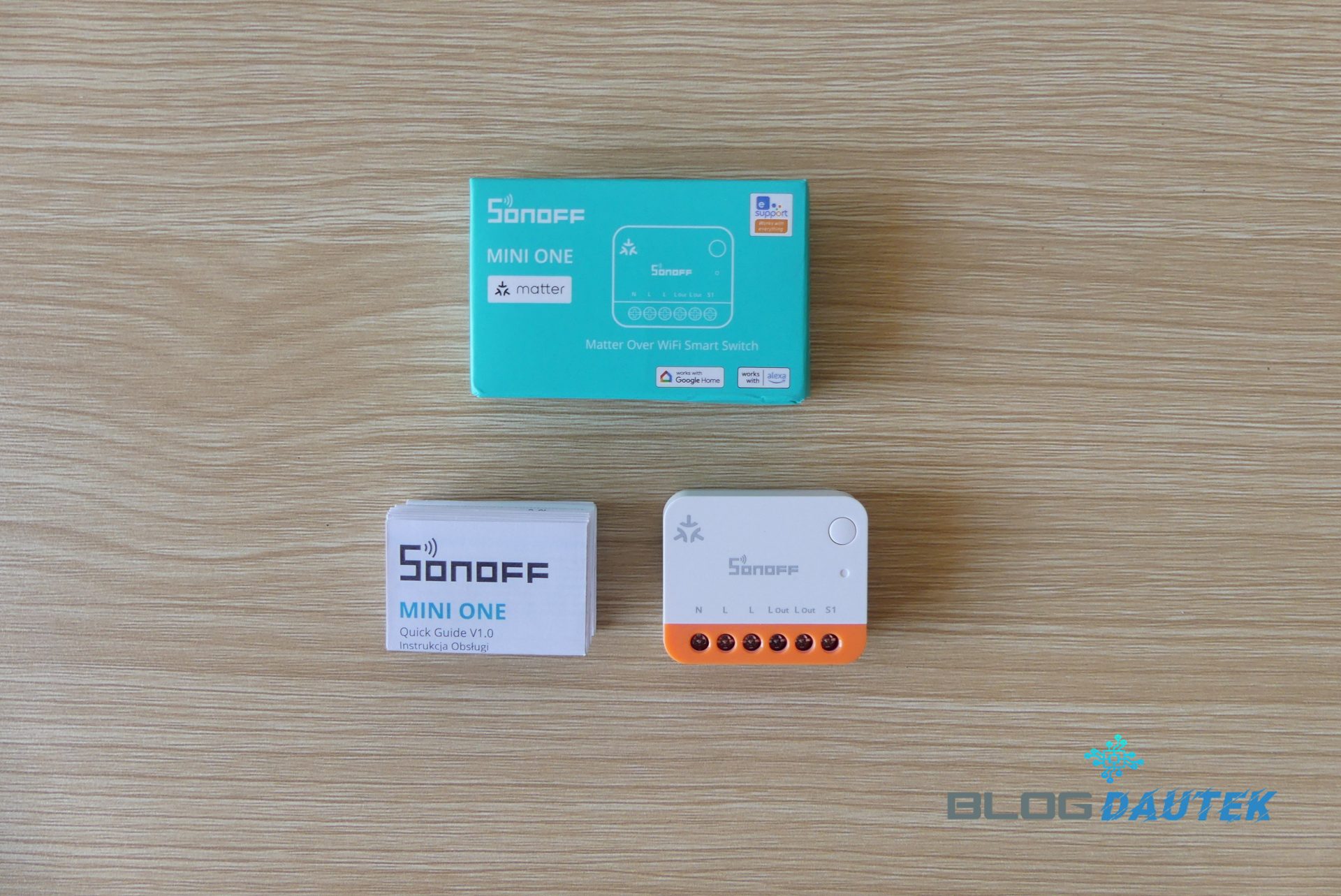

Le module est livré avec notice avec le français.

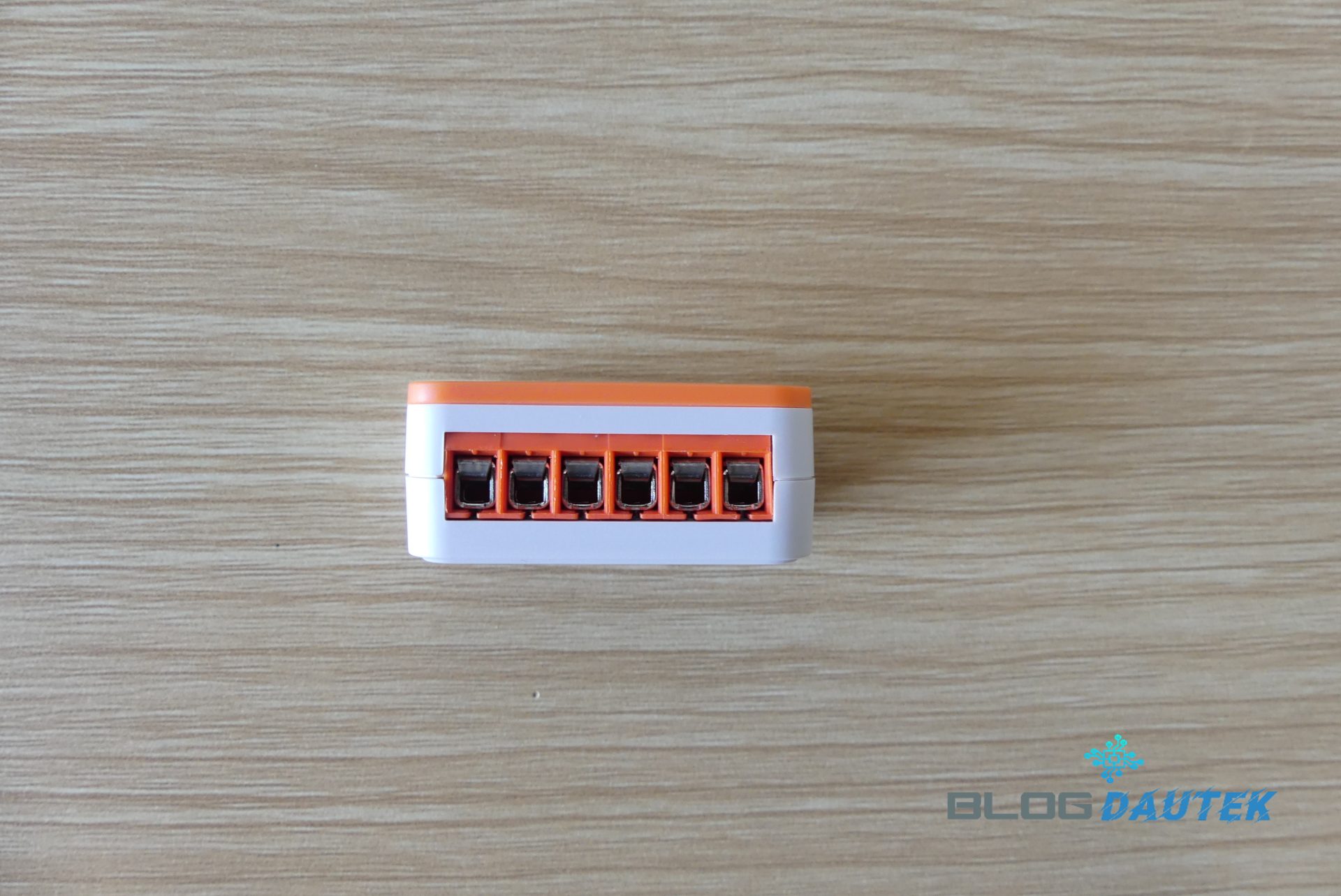

Vue de dessous du bornier.

Caractéristiques

• Référence produit : MINI-1GS (MINI ONE).
• Gamme : Série MINI Extreme Gen5.
• Marque : SONOFF.
• Microcontrôleur (MCU) : ESP32-C6.
• Tension d’alimentation : 100 – 240 VAC (50/60 Hz) – Neutre obligatoire.
• Courant maximal : 16 A (charge résistive).
• Puissance maximale : 3680 W sous 230 VAC.
• Protocoles sans fil : WiFi (2.4 GHz) et Matter over WiFi.
• Poids net : 27.5g
• Dimensions : 39.5 x 33 x16.8 mm

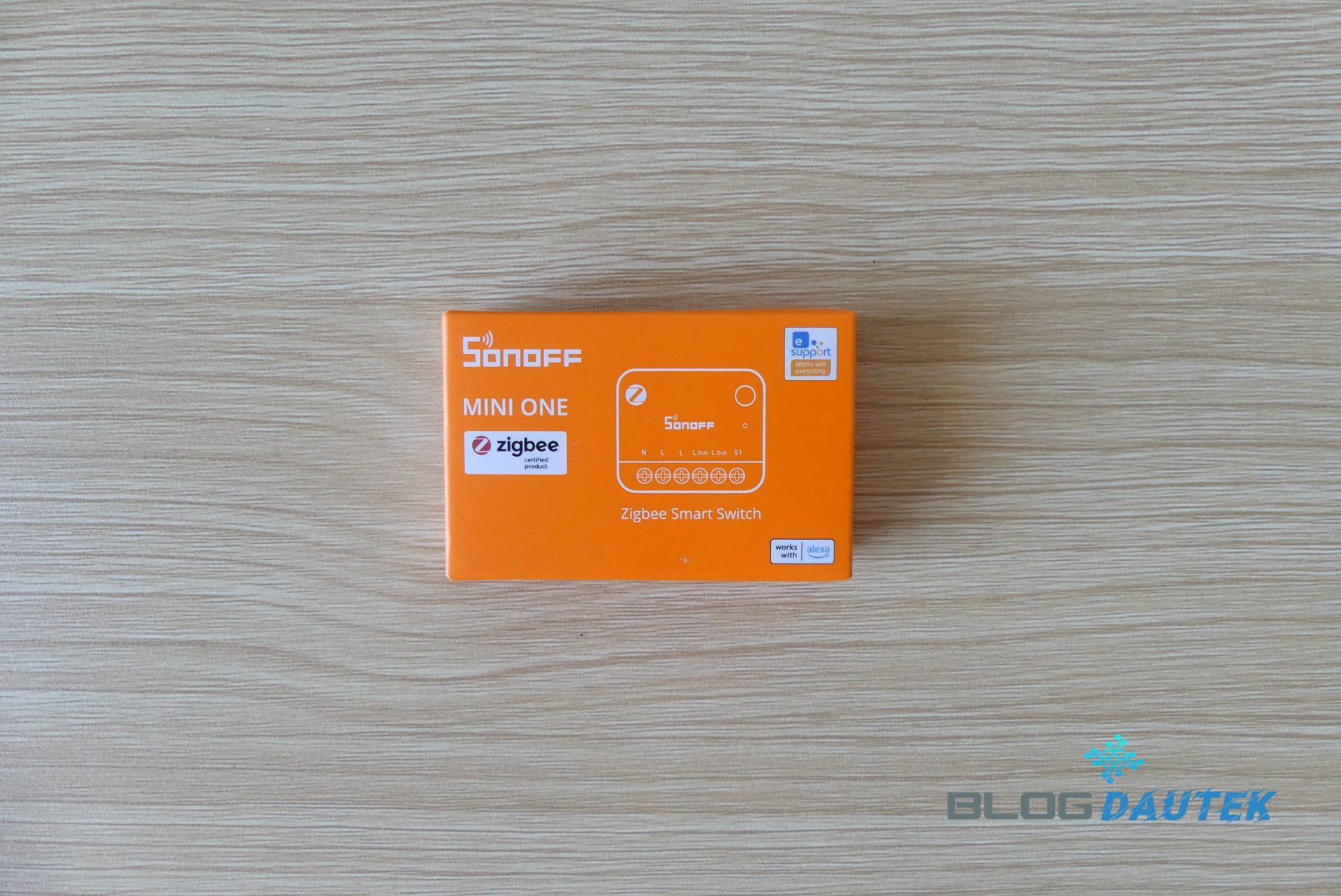

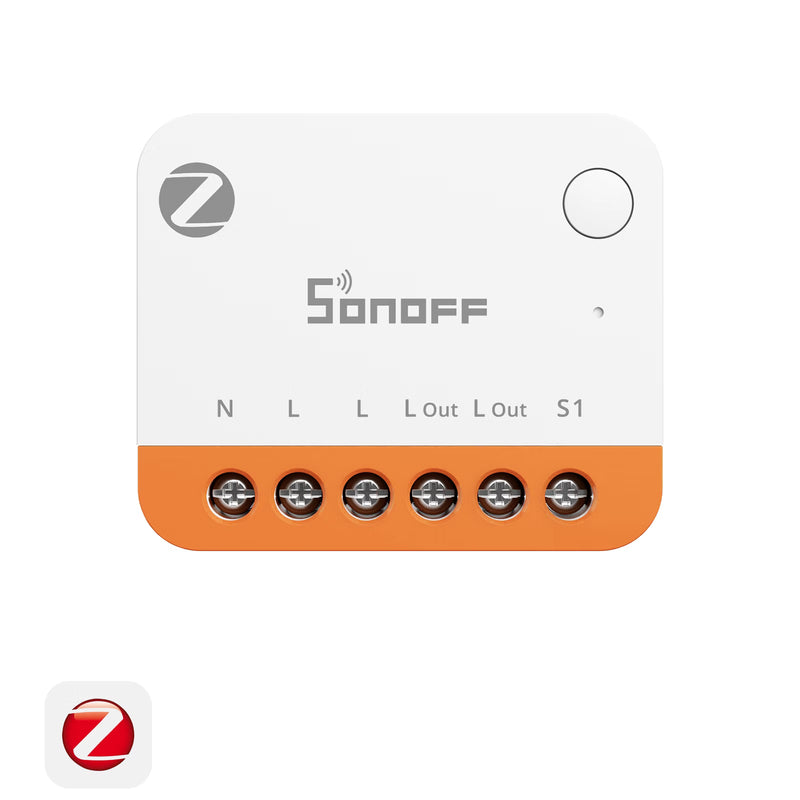

Module Zigbee MINI-ZB1GS

Identique à la version Matter, seule le protocole change.

Caractéristiques

• Référence : MINI-ZB1GSP (Série MINI One)
• Protocole sans fil : Zigbee 3.0
• Courant maximal : 16 A
• Alimentation : 100-240 V CA, 50/60 Hz – Neutre obligatoire
• Puissance maximale : 3680 W sous 230 VAC
• Fonction répéteur : Oui (Routeur Zigbee)
• Dimensions : 39.5 x 33 x16.8 mm

Mise en place des modules smart switch Sonoff

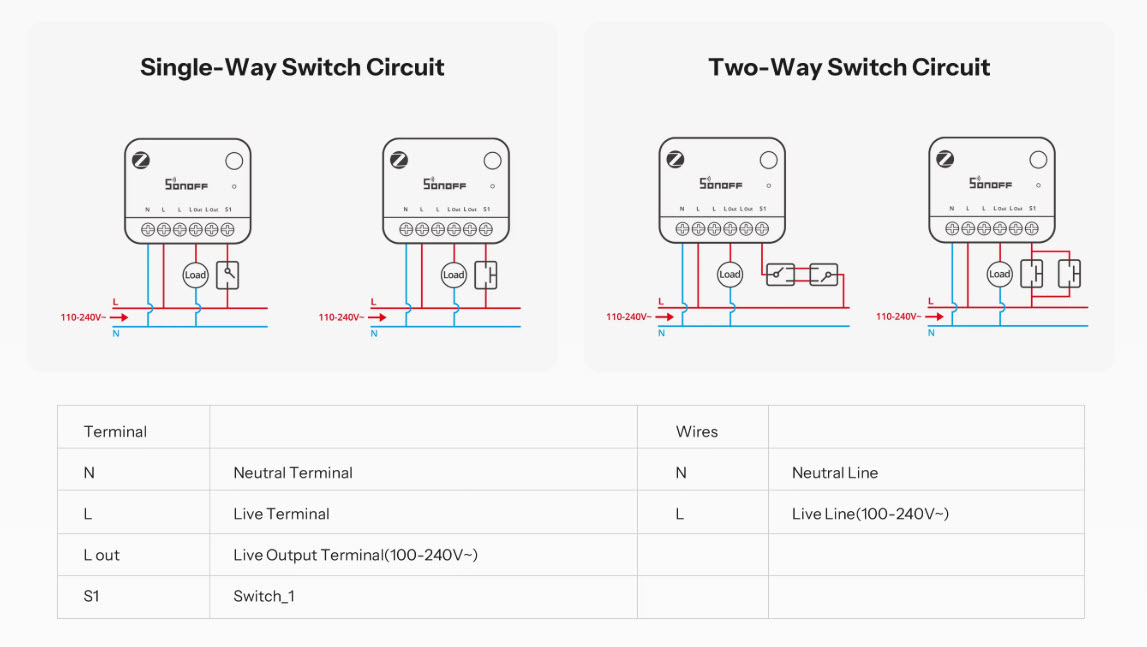

Le schéma de câblage pour les modèles MINI-1GS et MINI-ZB1GS

Les six modules Sonoff MINI ONE : lequel choisir ?

La gamme Sonoff MINI ONE se décline en plusieurs versions qui ne répondent pas exactement aux mêmes besoins. Les MINI-1GS et MINI-ZB1GS sont destinés à la commande d’une charge, tandis que les MINI PM ajoutent la mesure de consommation électrique. Parmi ces derniers, les versions GSP combinent mesure et commutation, alors que les versions GP mesurent l’énergie sans couper l’alimentation.

Le choix repose donc sur deux questions : souhaitez-vous commander votre équipement ou seulement suivre sa consommation ? Et préférez-vous Matter sur Wi-Fi ou Zigbee 3.0 ?

À retenir : les suffixes permettent de comprendre rapidement les fonctions. Les versions GS assurent la commutation, les versions GSP associent commutation et mesure, et les versions GP sont dédiées à la mesure sans relais de coupure. Le choix entre les références Wi-Fi et Zigbee dépend ensuite de l’écosystème déjà installé.

Pour approfondir les quatre versions avec mesure de consommation, consultez aussi mon article : MINI PM Sonoff : lequel choisir entre Zigbee, Matter, relais et compteur ?.

Intégration des modules smart switch Sonoff

L’intégration est la même, donc je vais faire une intégration Matter over Wifi et une Zigbee sur les deux plus petit modules. La seule différente, c’est que les 2 autres modules ont un bouton pour l’activation On/Off.

Module Matter over Wifi

Configuration sur Ewelink

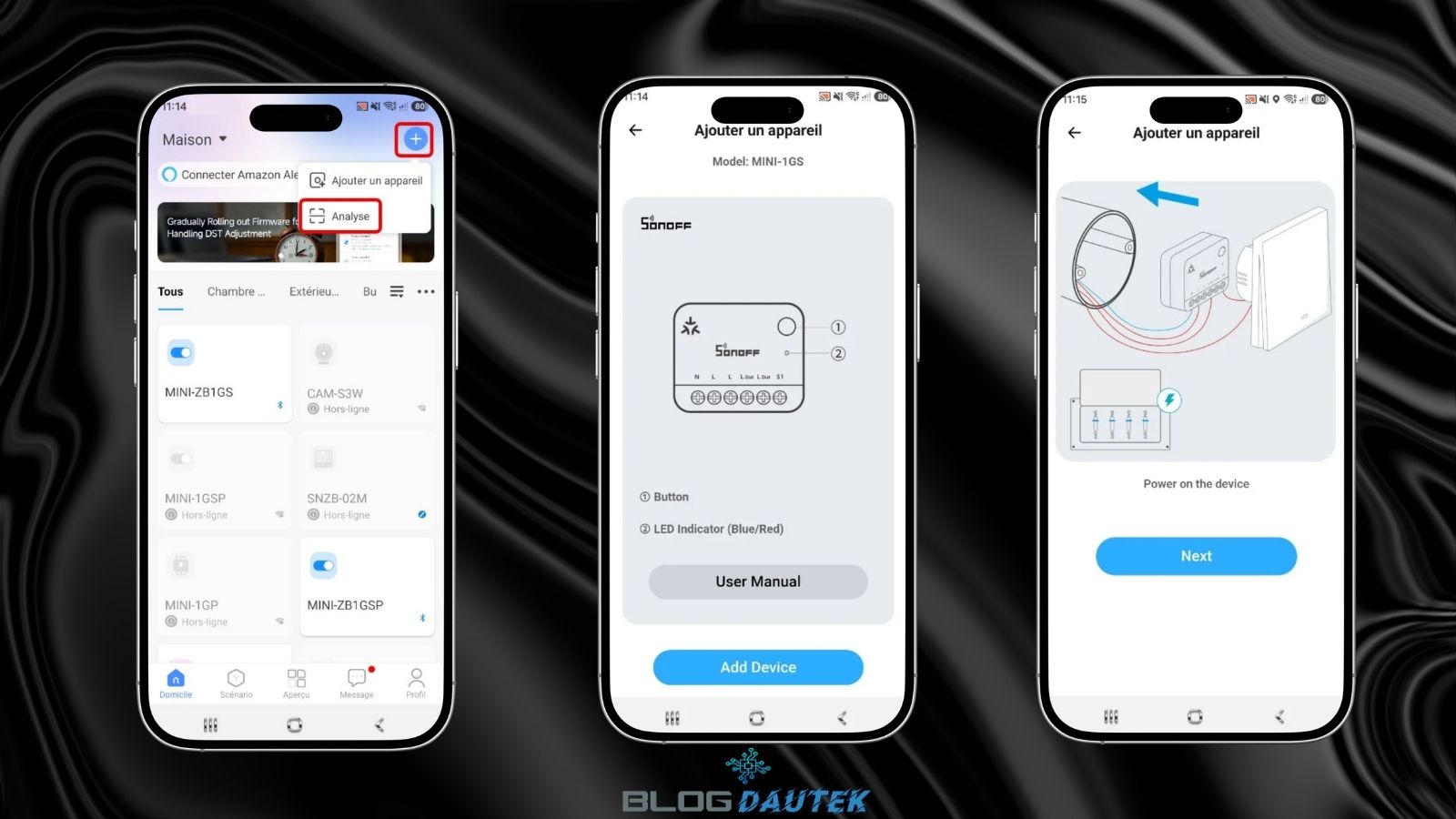

Pour configurer le module dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code puis cliquez sur User Manuel pour accéder à la notice et sur Add device pour commencer à l’intégrer. Branchez le module et cliquez sur Next.

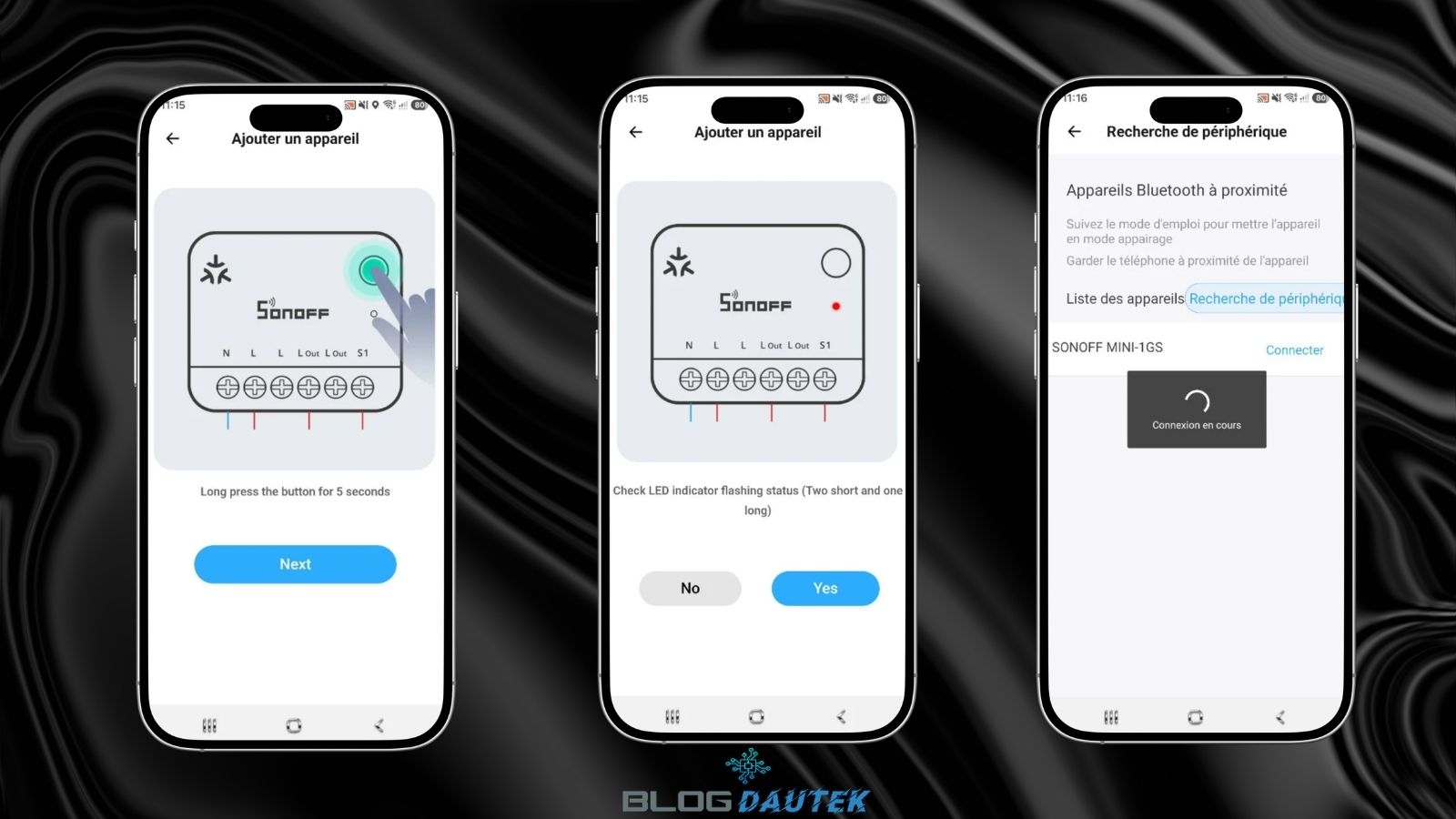

Ensuite, lancez l’appairage si besoin en appuyant 5 secondes sur le bouton puis cliquez sur Next. Si la LED clignote cliquez sur Yes.

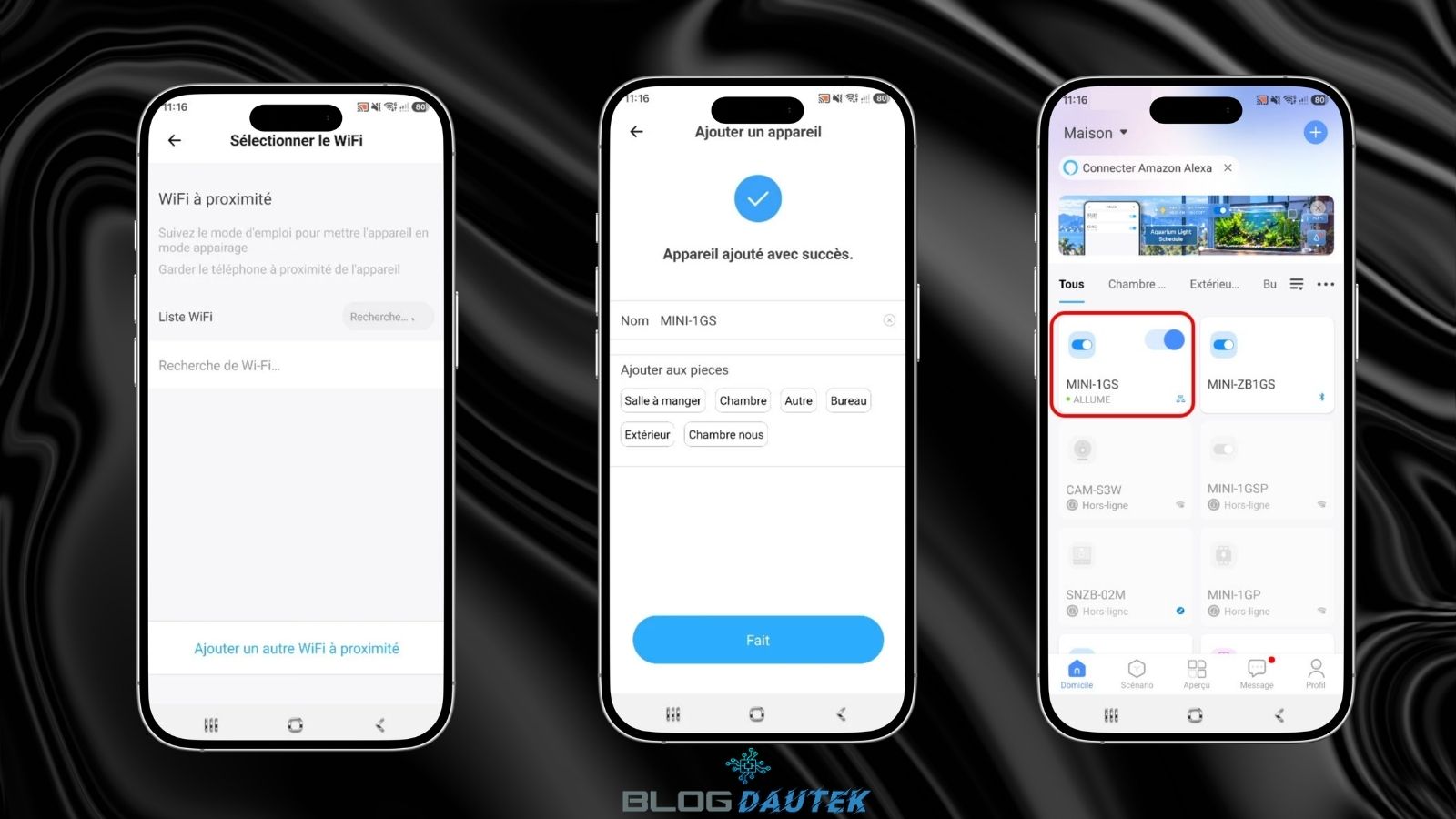

Maintenant, sélectionnez votre réseau WiFi, puis, changez le nom et mettez le dans une pièce et cliquez sur Fait. Sur la page d’accueil, cliquez sur le module.

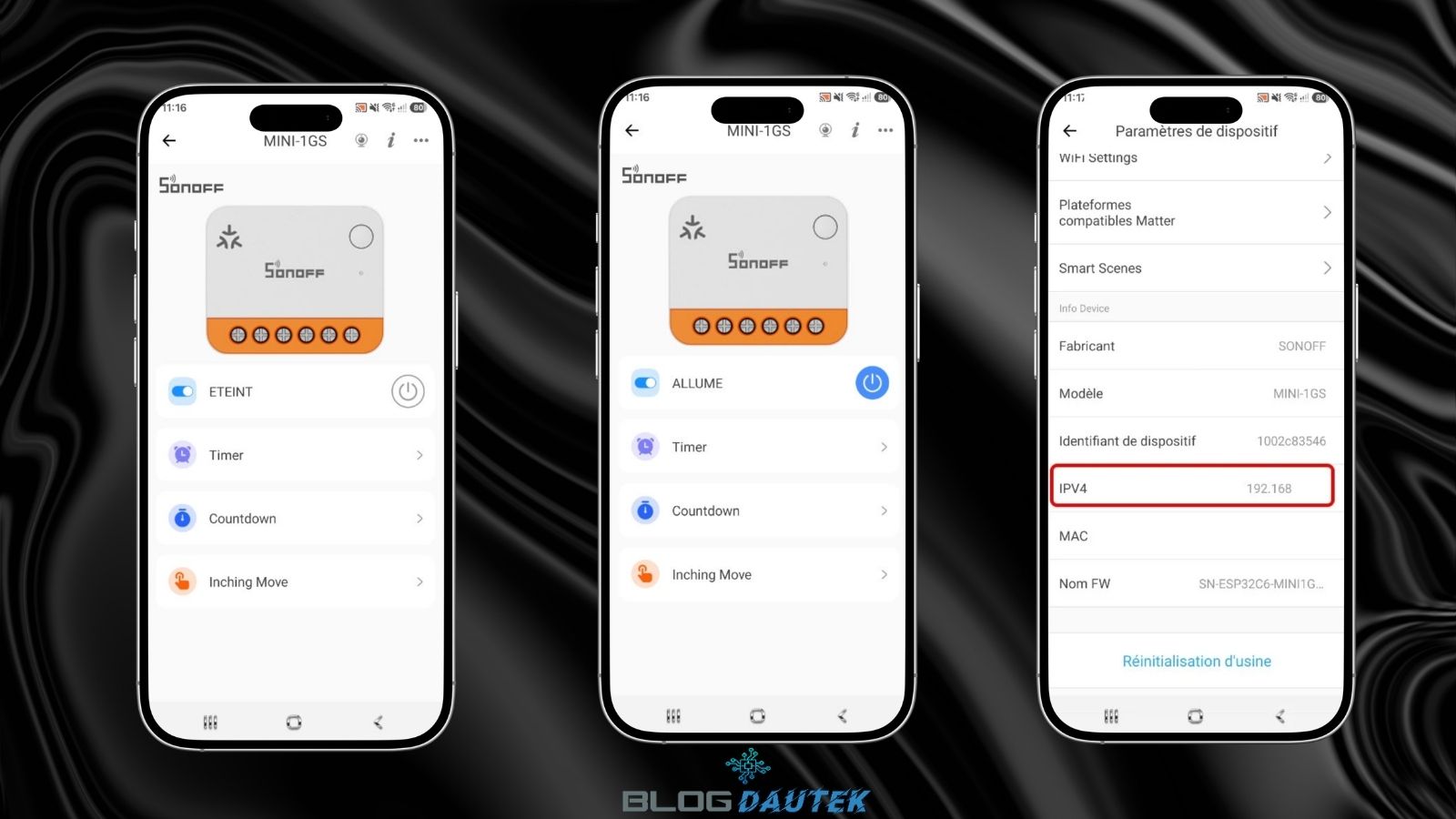

Vous pouvez actionner le module en ON/OFF et faires des programmations. Dans les paramètres, vous voyez l’adresse IPV4 pour accéder à l’interface web.

Intégration sur Home Assistant

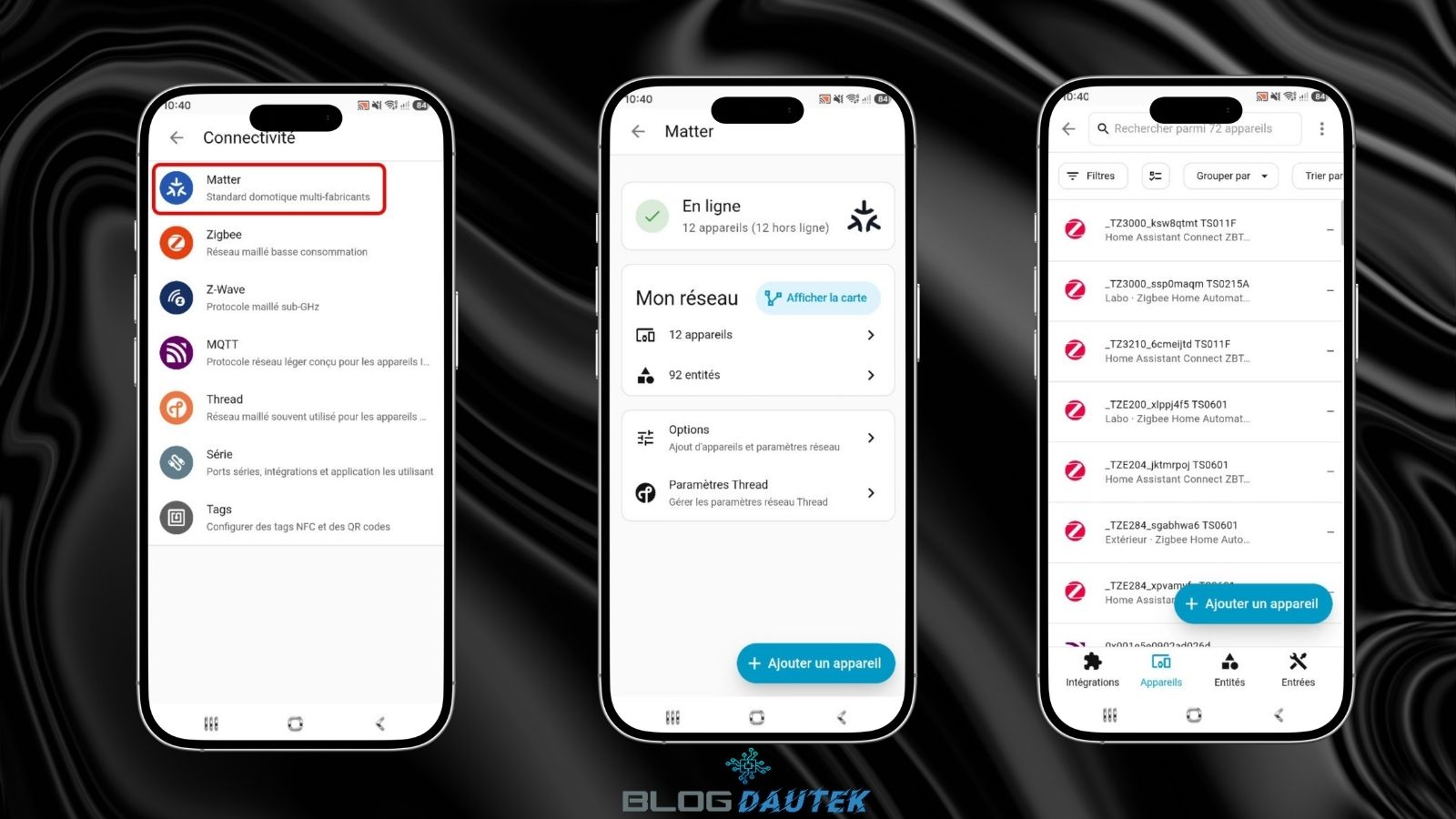

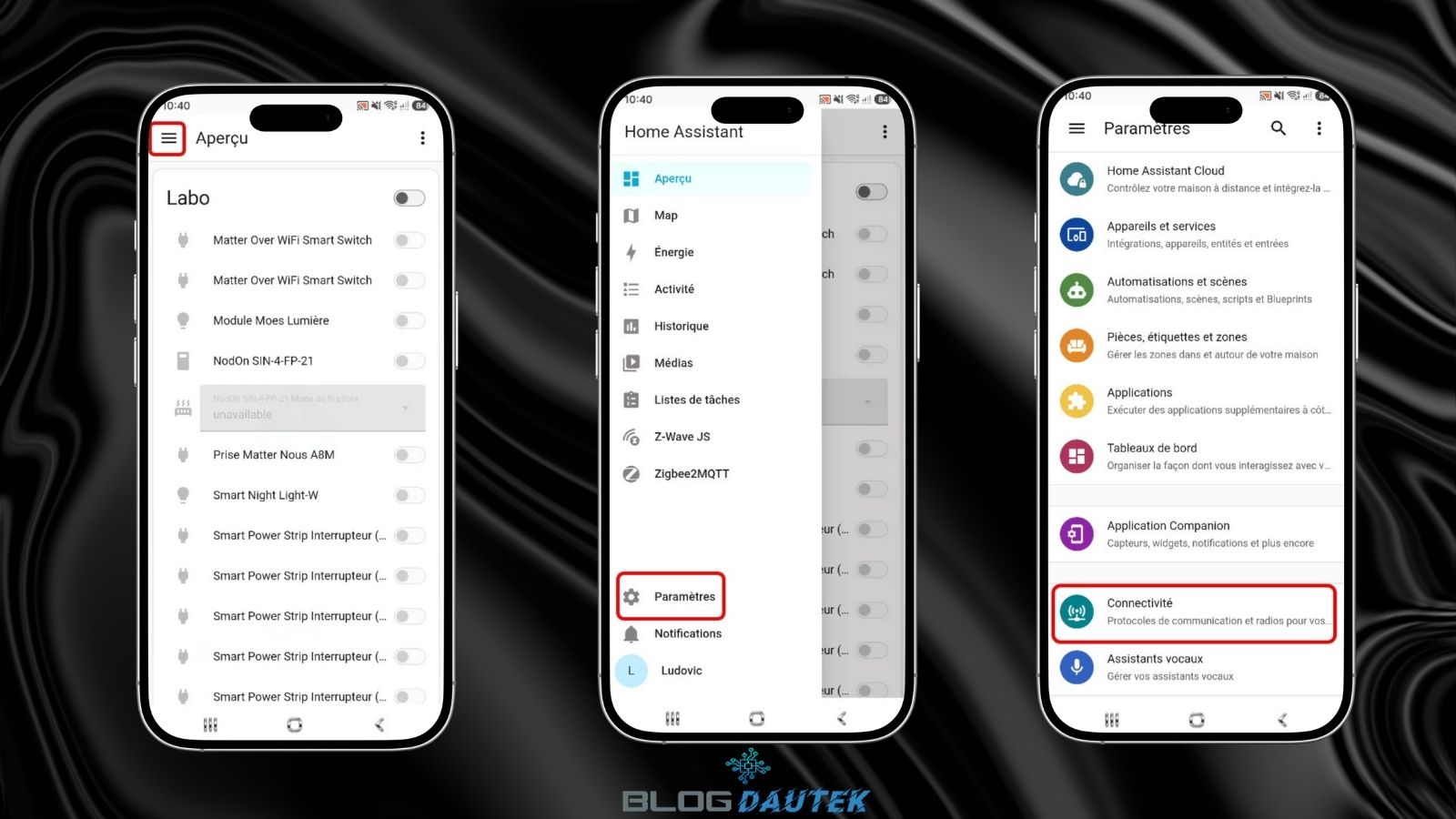

Pour l’installer sur Home Assistant, il faut aller sur l’application mobile, suivi de Paramètres et Connectivité.

Maintenant, cliquez sur Matter puis Ajouter un appareil deux fois.

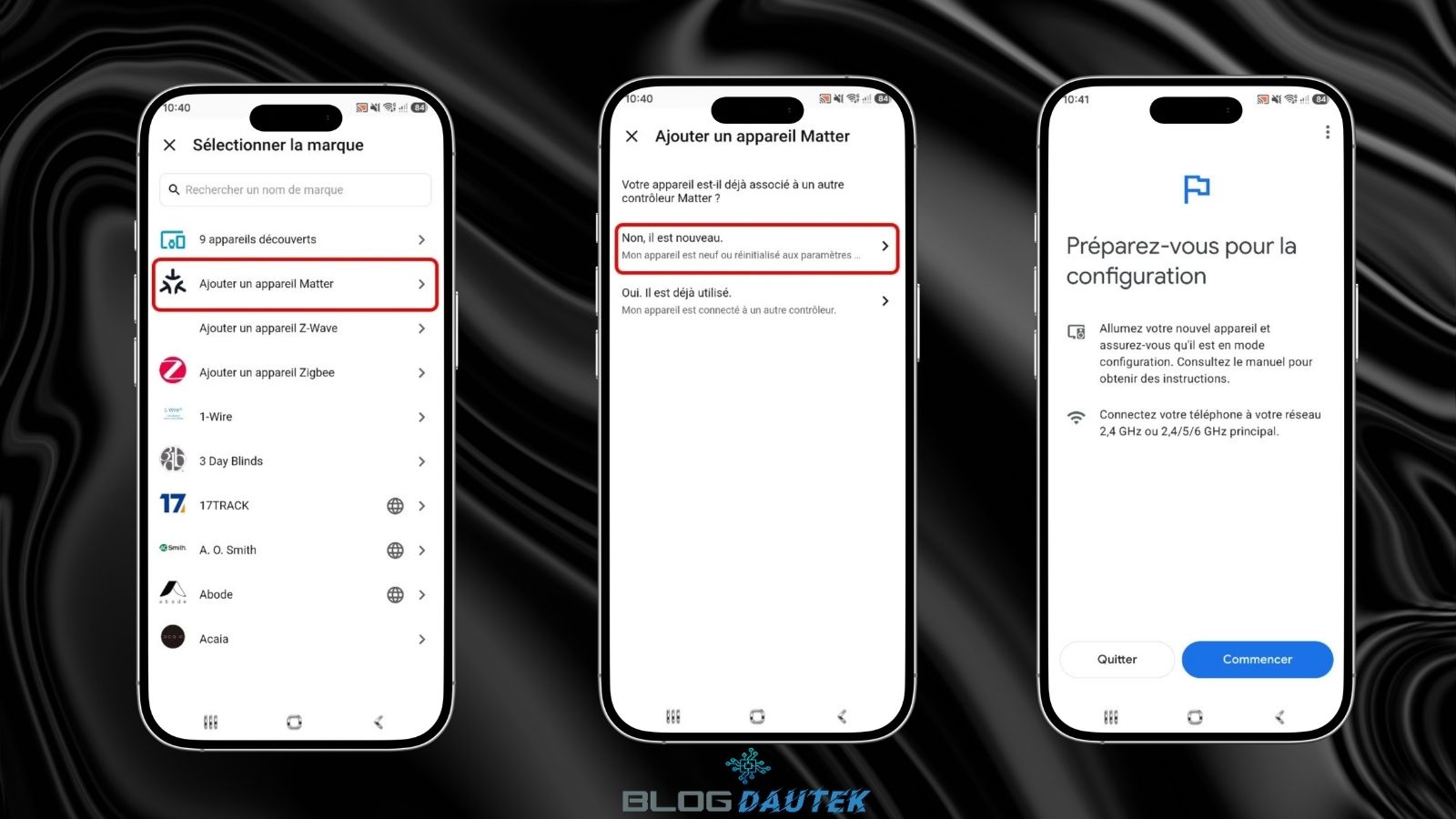

Ensuite, cliquer sur Ajouter un appareil Matter et cliquez sur Non si c’est votre première installation. Cliquez sur Commencer pour lancer l’intégration.

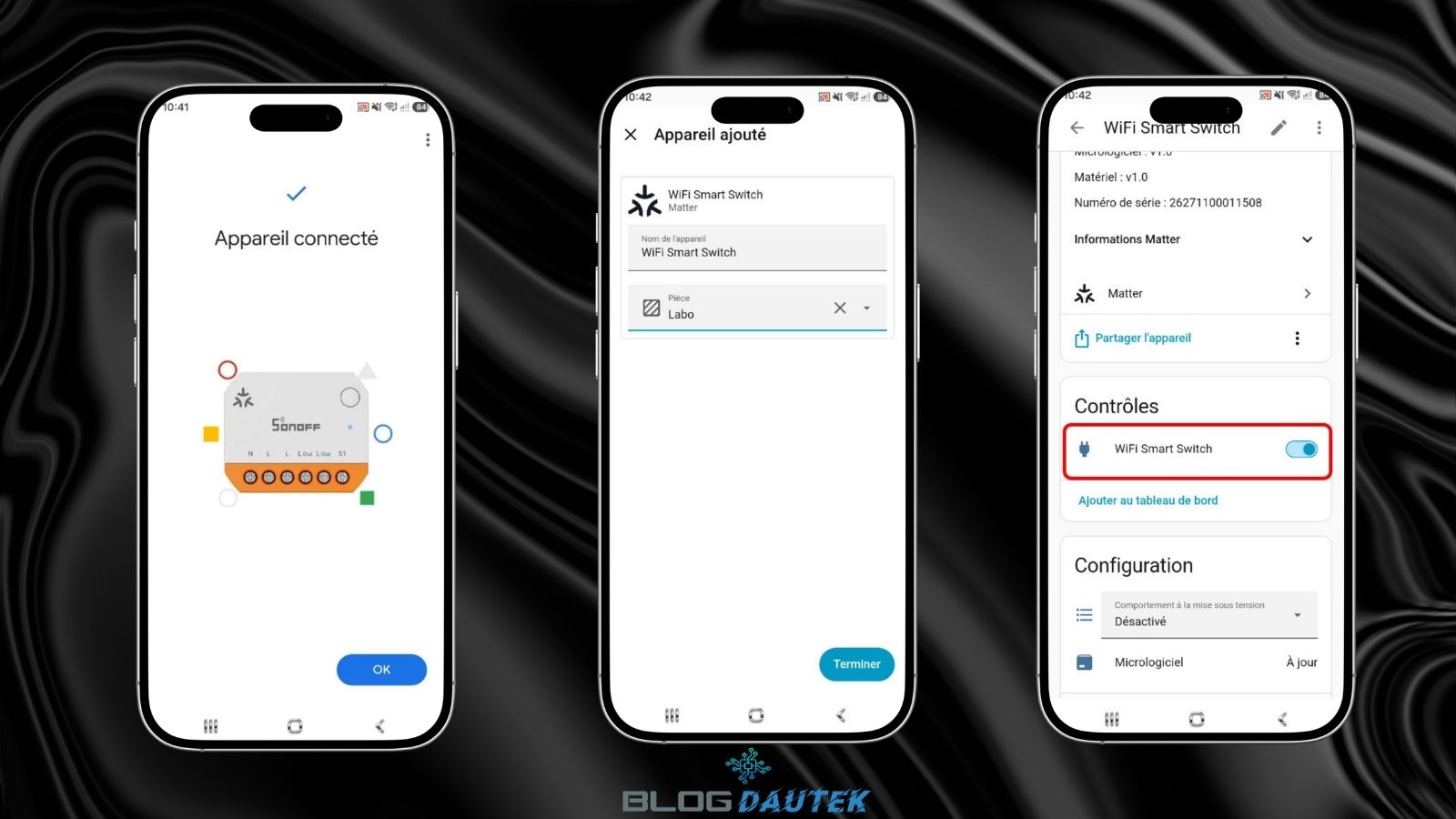

Puis, l’installation se finit en cliquant sur Ok. Modifiez le nom et vous pouvez actionner le module.

Configuration sur l’interface web Open Edge

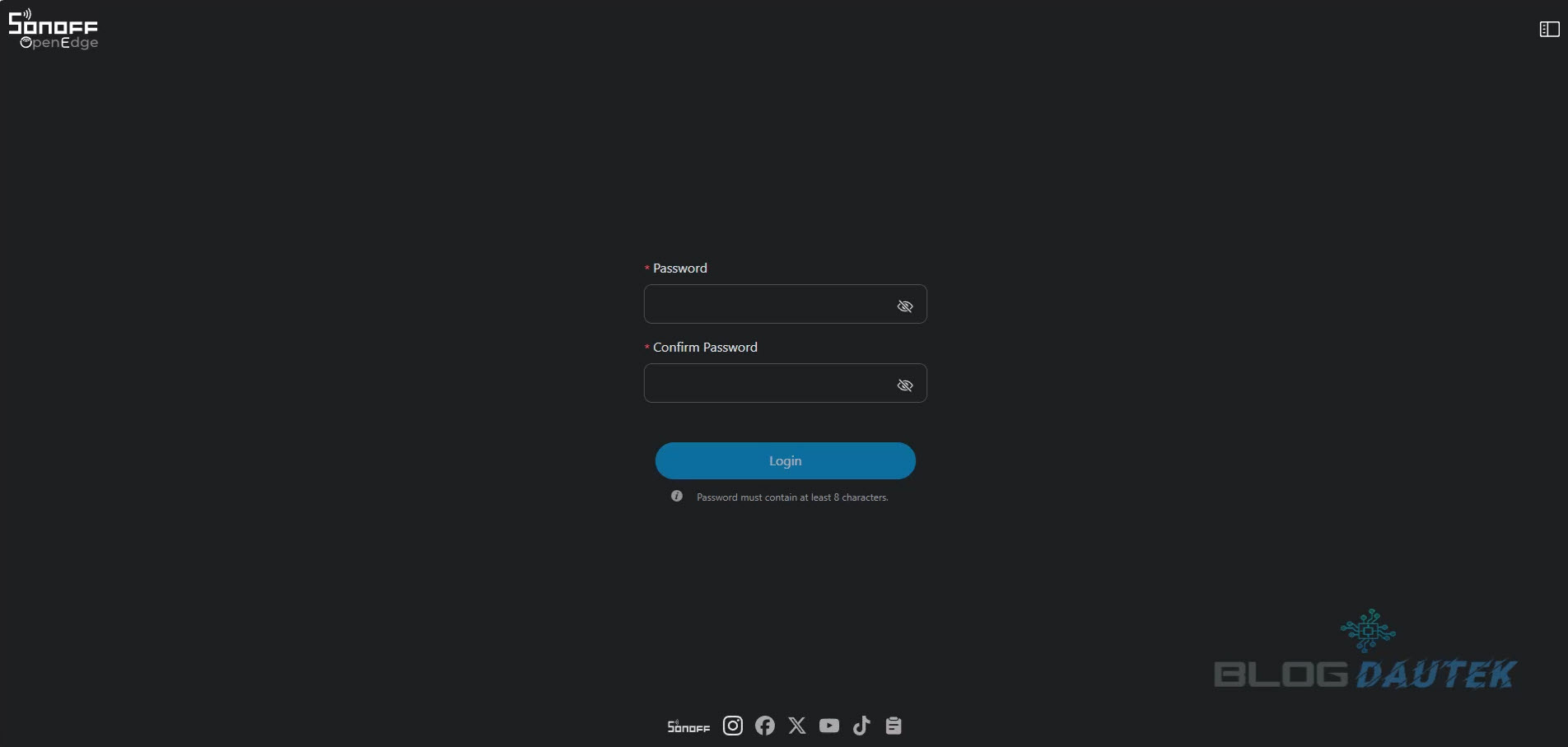

Maintenant, passons à Open Edge, l’interface web pour le module Matter. Mettez dans votre navigateur internet l’adresse IPV4 qu’il y a dans Ewelink, vous accédez à la page que l’on voit dessous, il suffira de mettre un mot de passe.

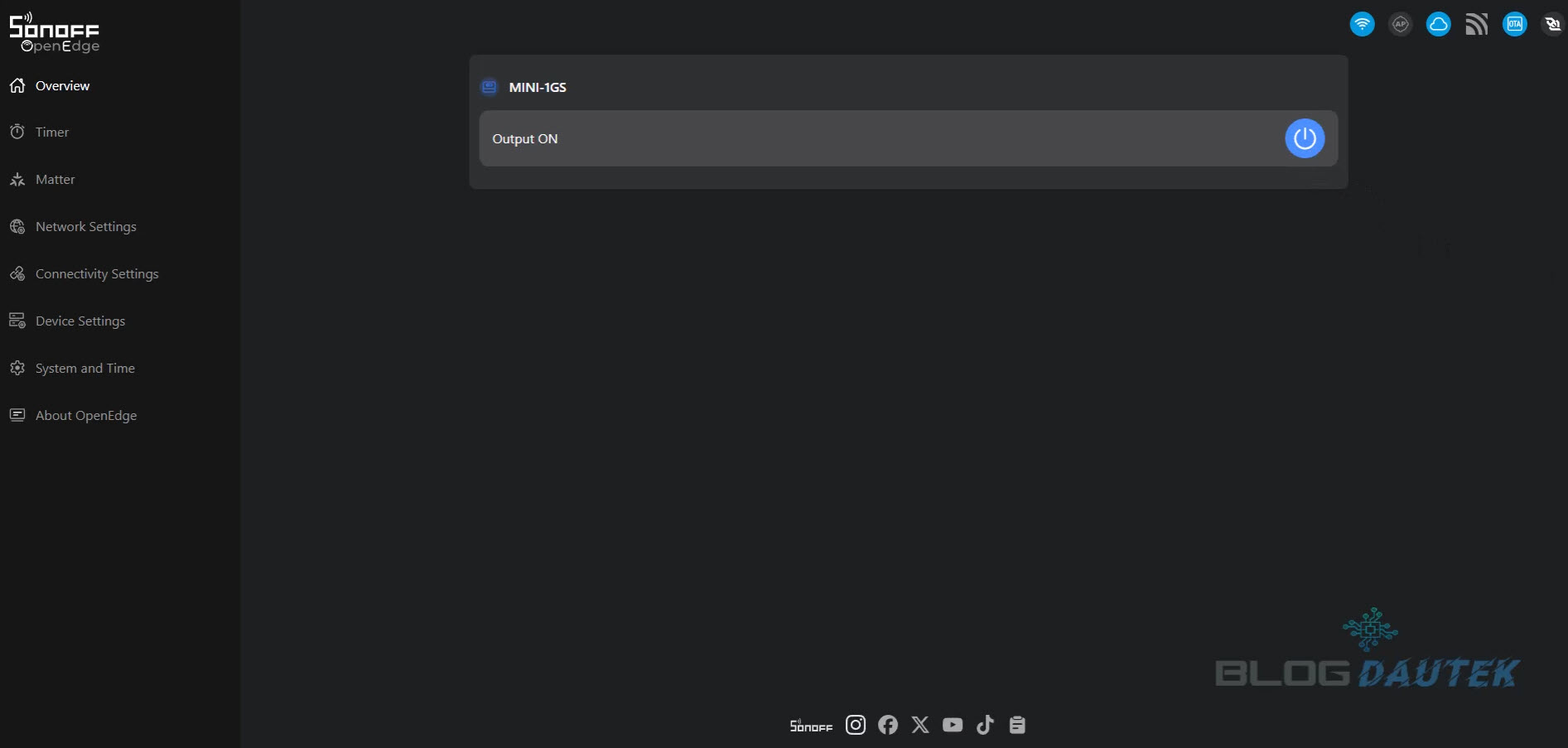

Maintenant, vous êtes sur la page d’accueil et vous pouvez activer le module.

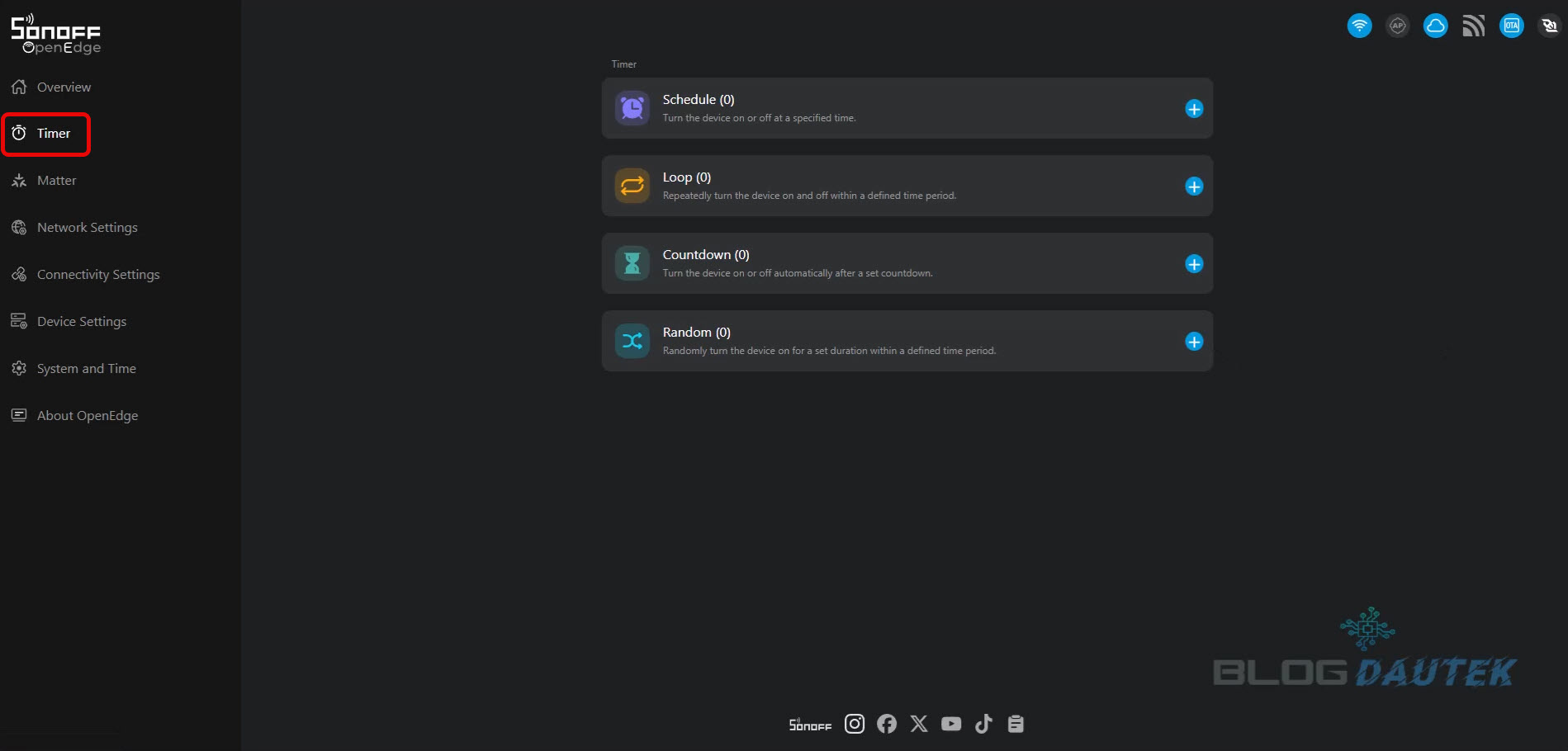

Ensuite, dans Timer, on voit la programmation.

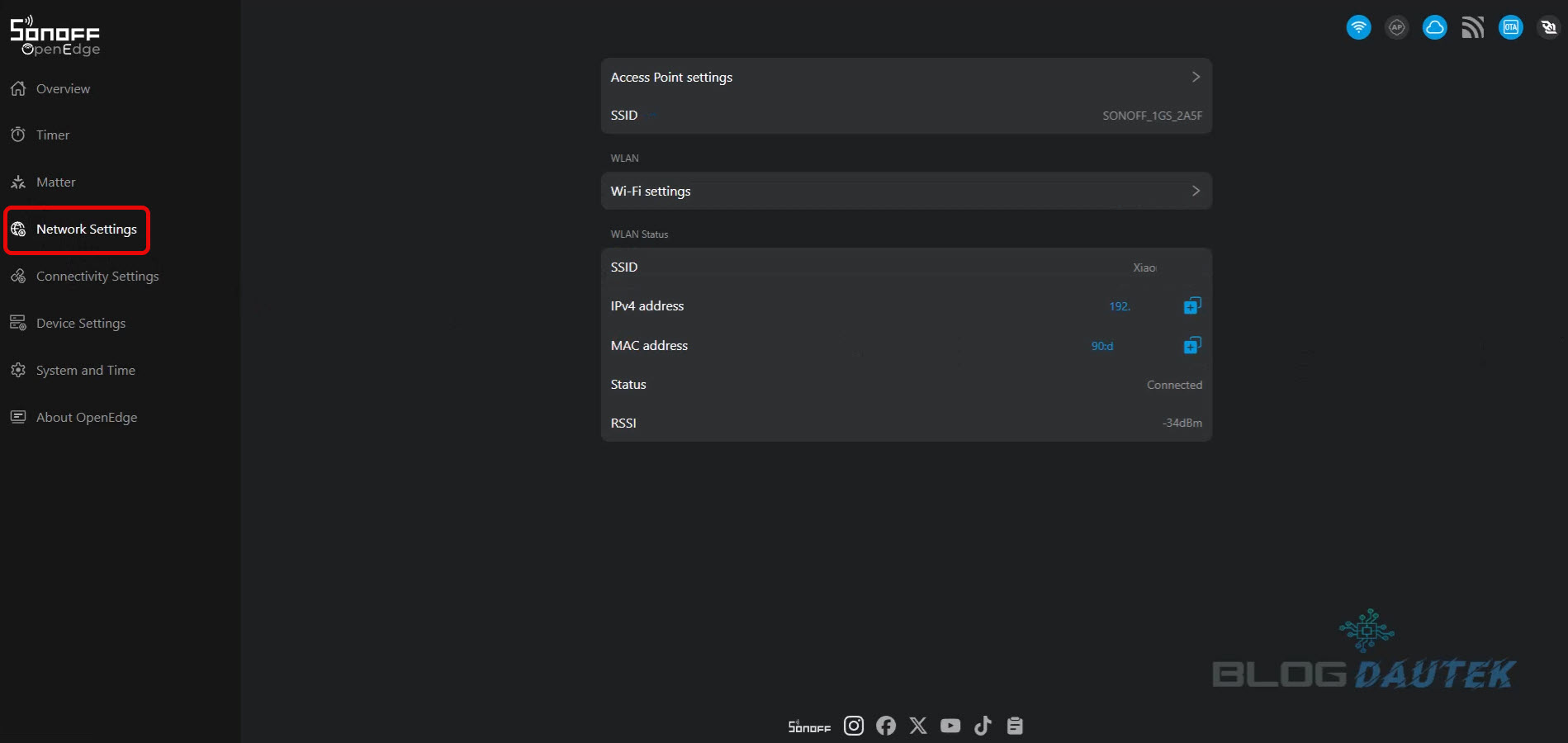

Puis, dans l’onglet Network Settings, on peut voir les différents paramètres Wi-Fi.

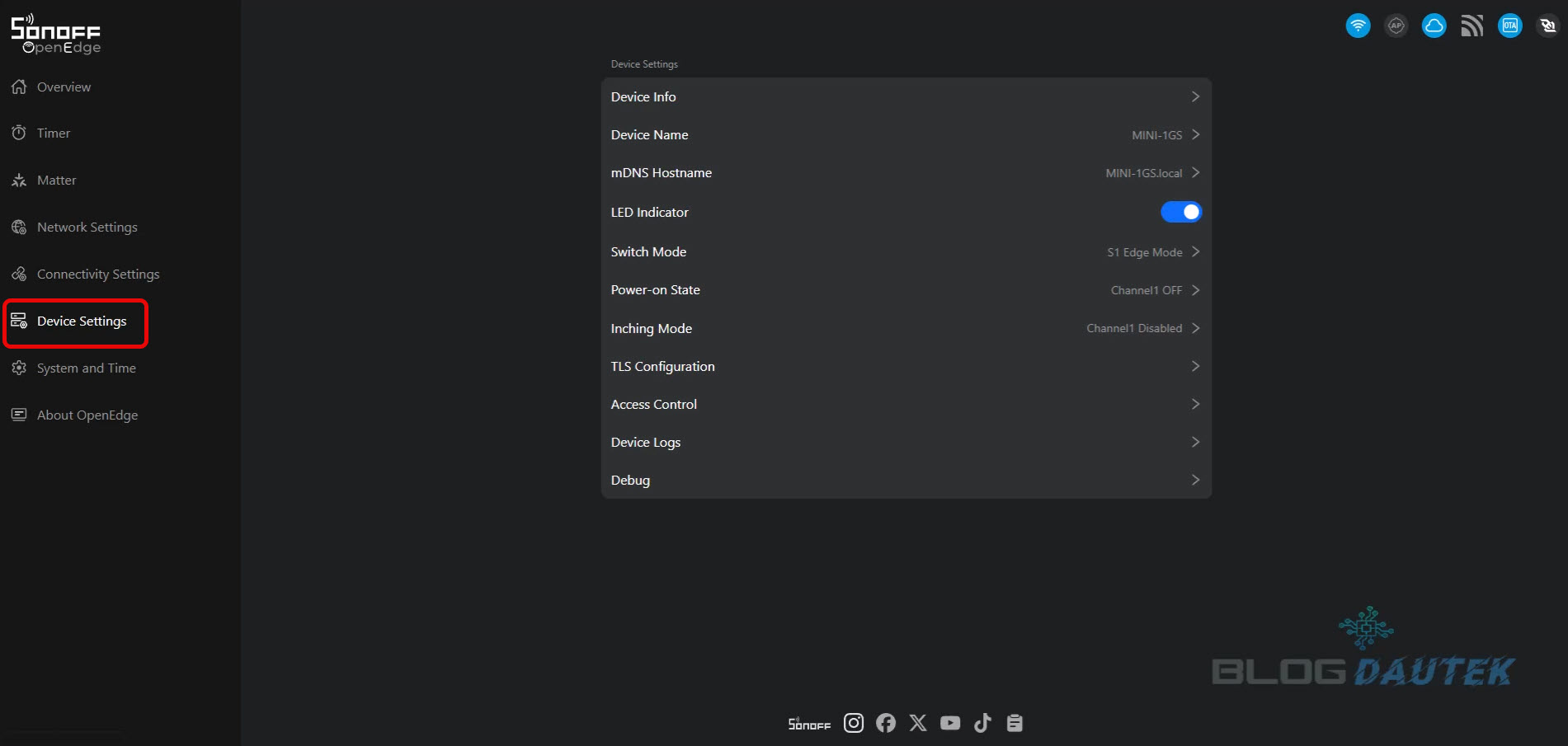

Enfin, vous pouvez voir les différents réglages du module dans Device Settings.

Module Zigbee

Configuration sur Ewelink

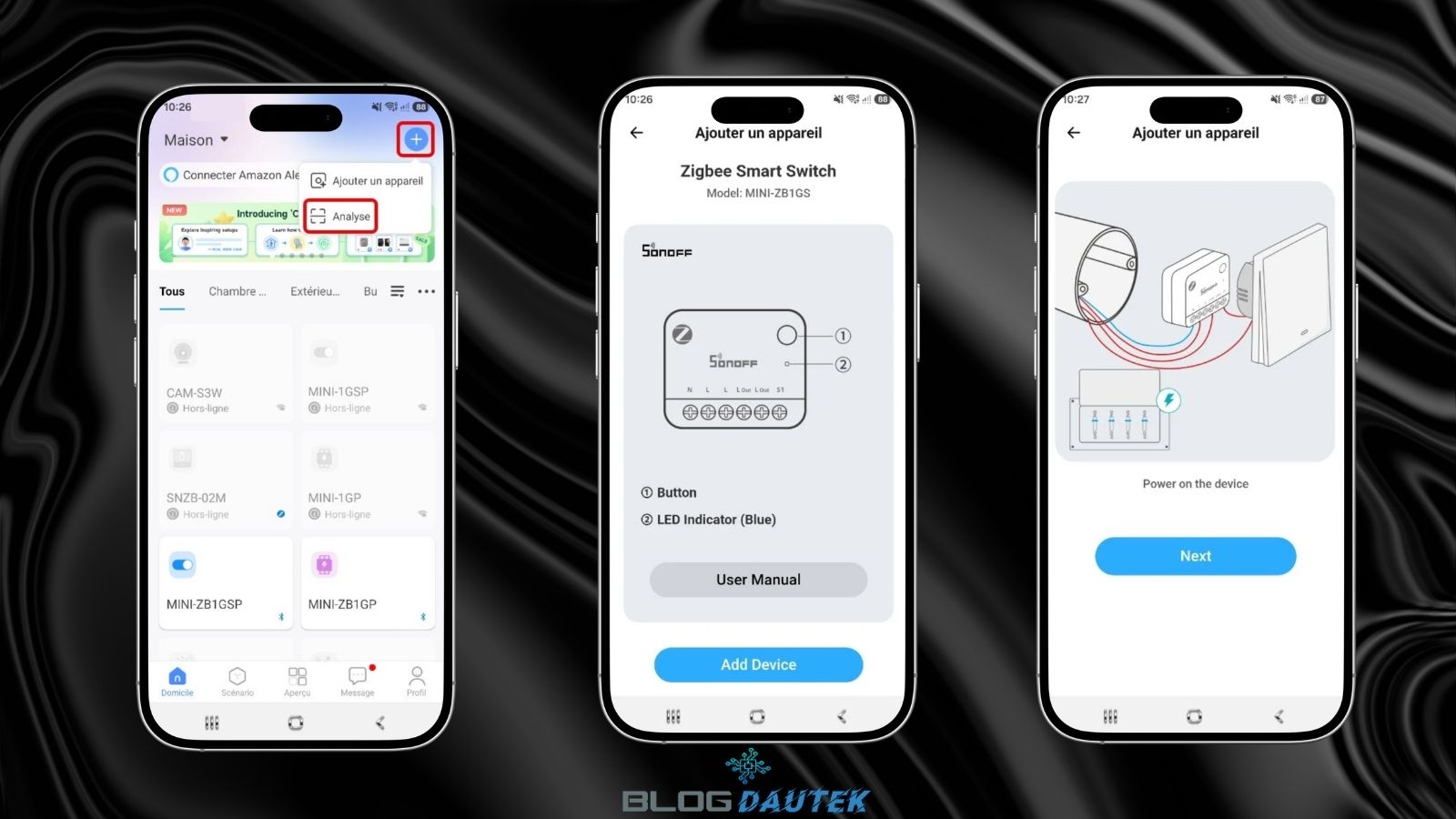

Pour configurer le module Zigbee dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code puis cliquez sur User Manuel pour accéder à la notice et sur Add device pour commencer à l’intégrer. Raccordez le et cliquez sur Next.

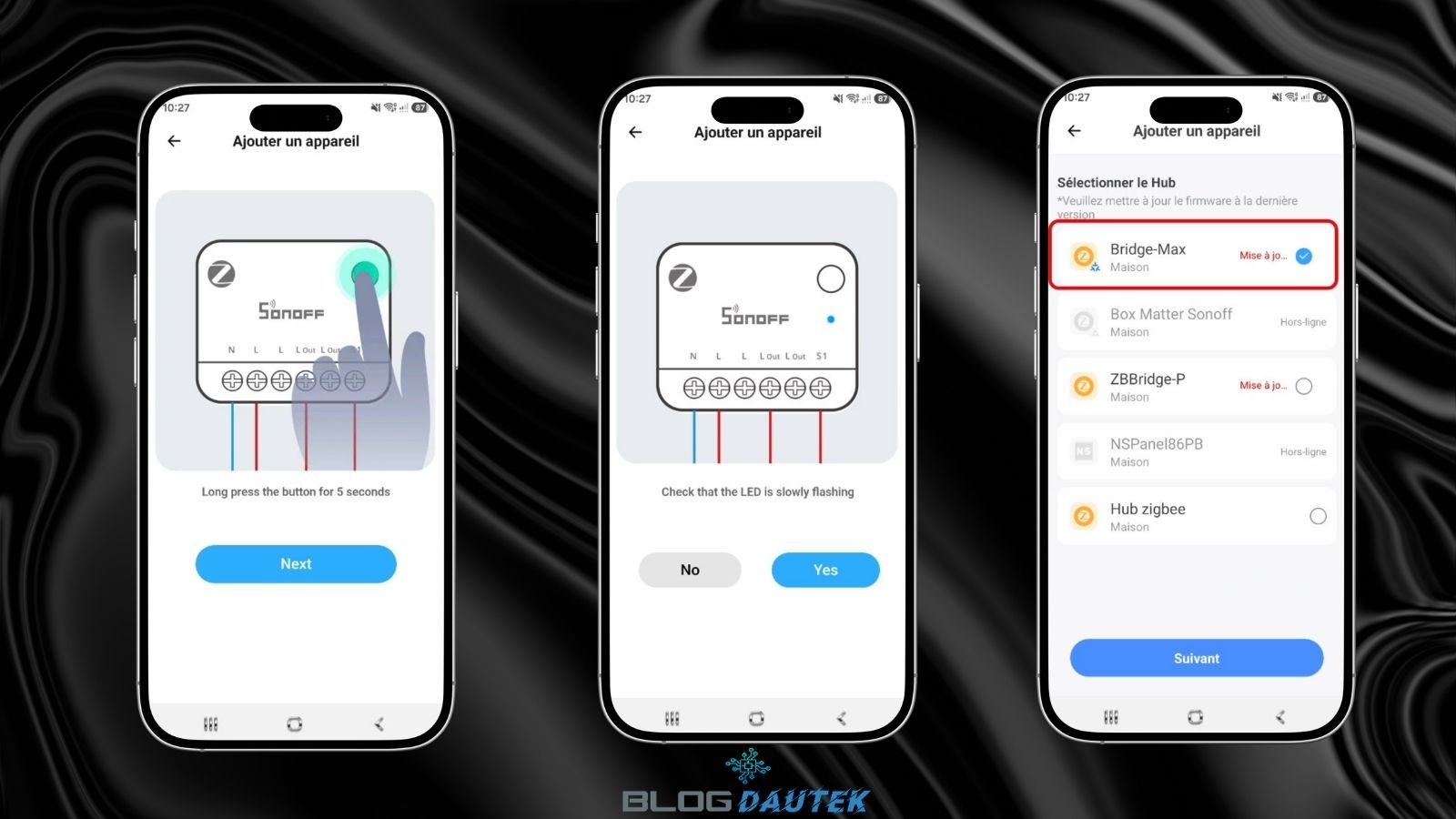

Ensuite, cliquez sur le bouton d’appairage si besoin puis sur Next, puis, sur Yes si la LED clignote et sélectionnez votre hub zigbee et pour moi le bridge max et cliquez sur Suivant.

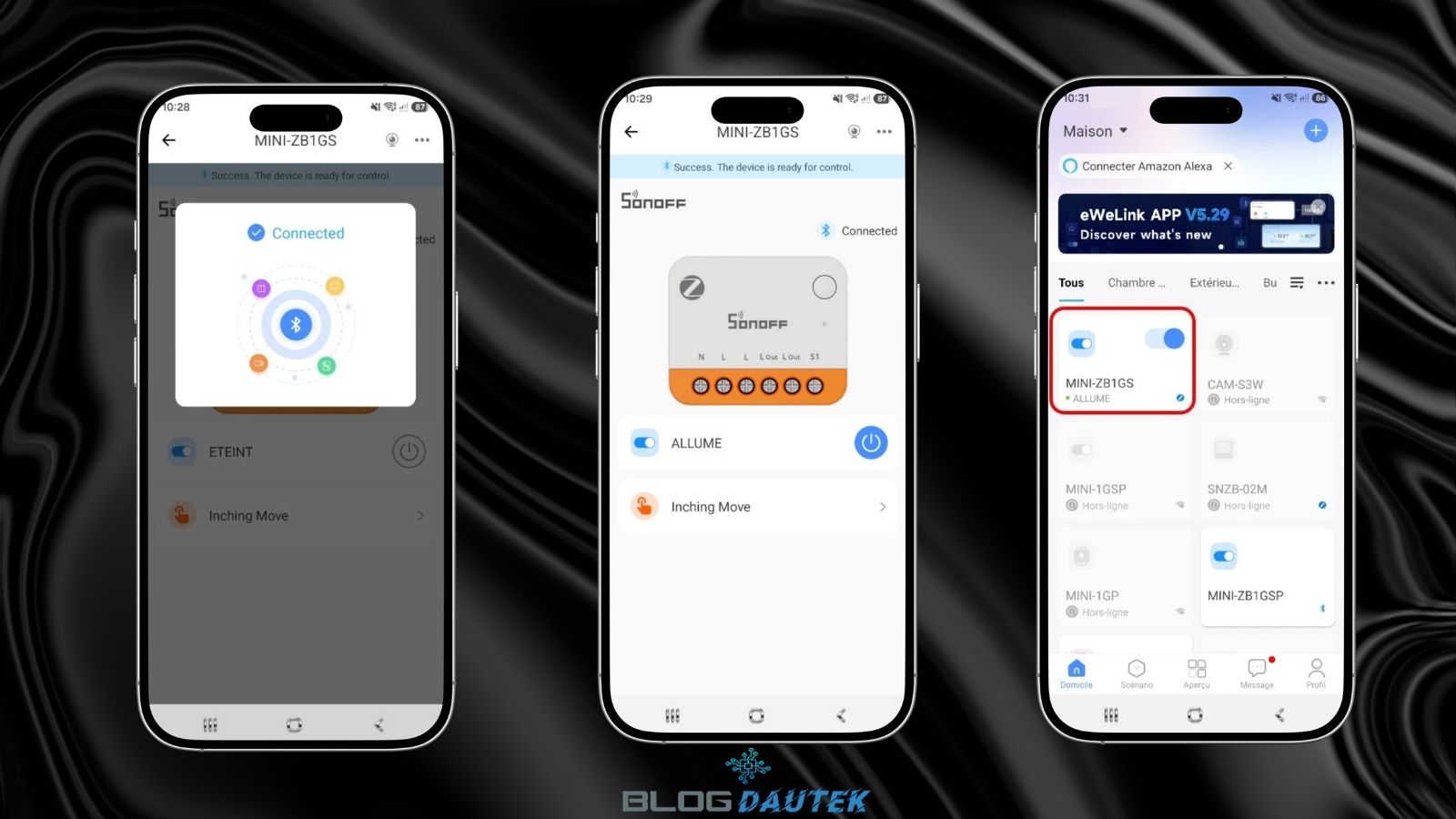

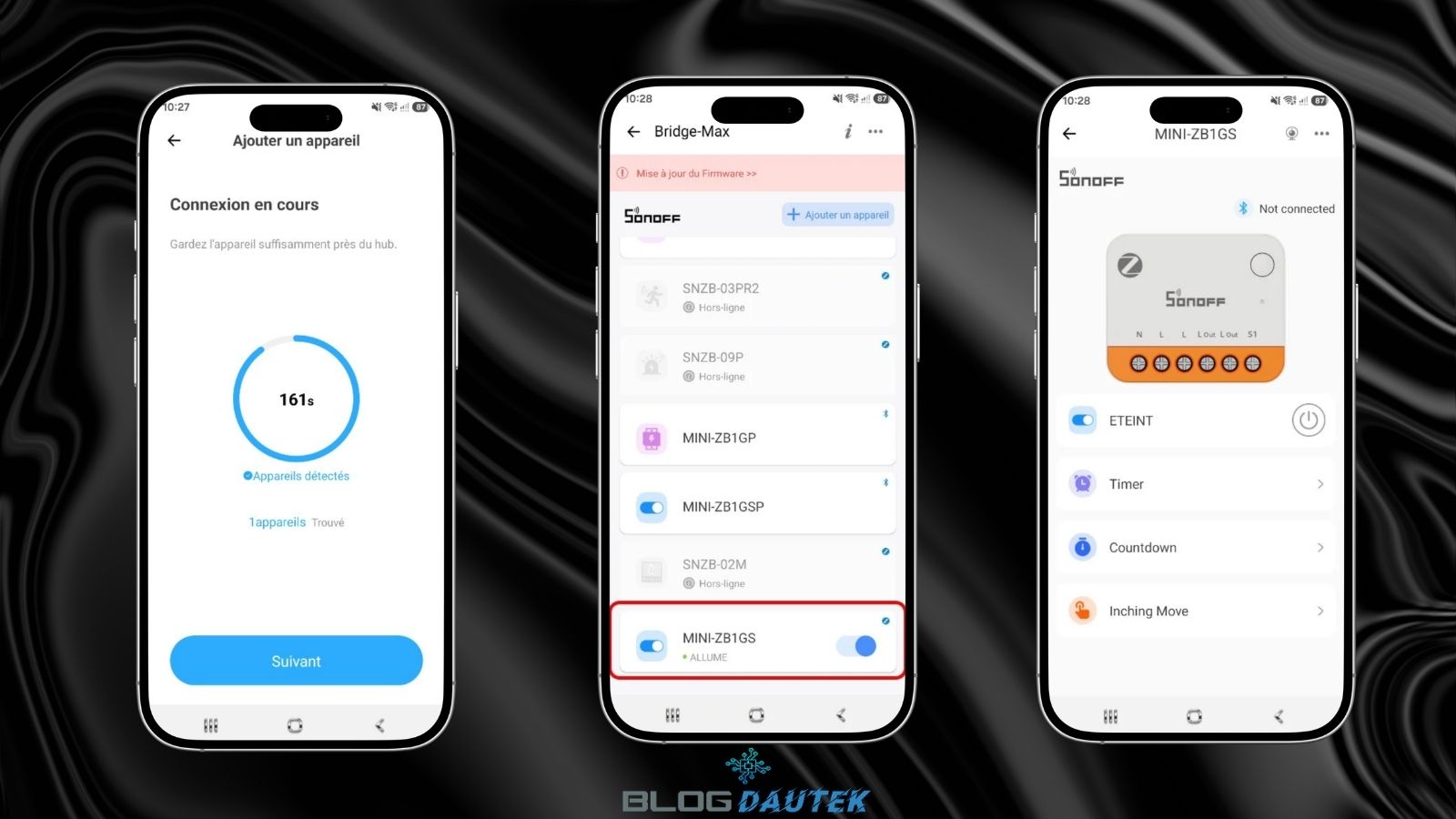

L’intégration se termine et cliquez dessus dans la liste. On a exactement la même chose qu’avec le module Matter.

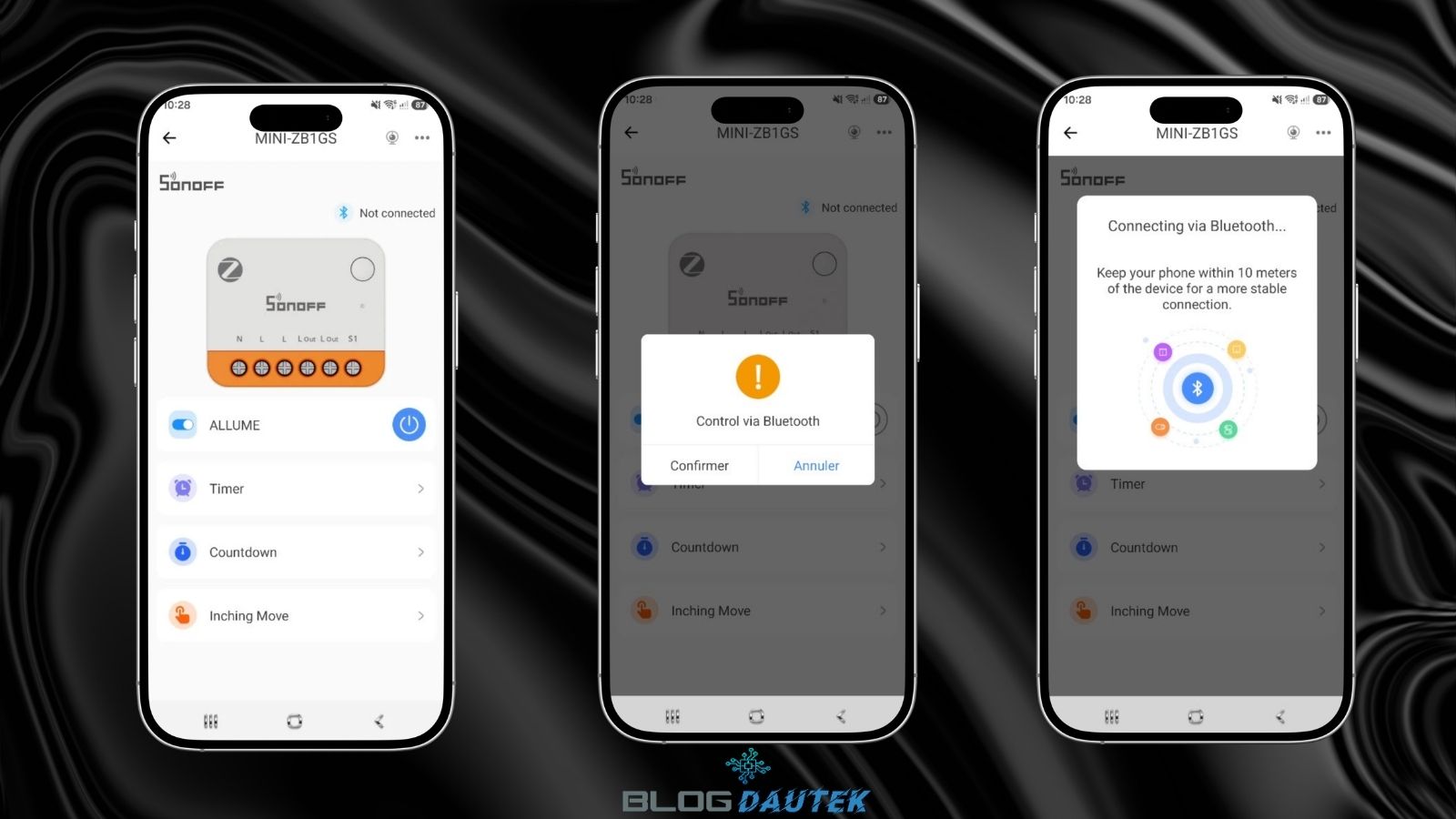

Il y a un truc en plus, c’est qu’on peut se connecter en Bluetooth pour s’en servir en local.

Par contre, en Bluetooth on perd la programmation, pour cela, faudra repasser en Zigbee.

Intégration sur Home Assistant

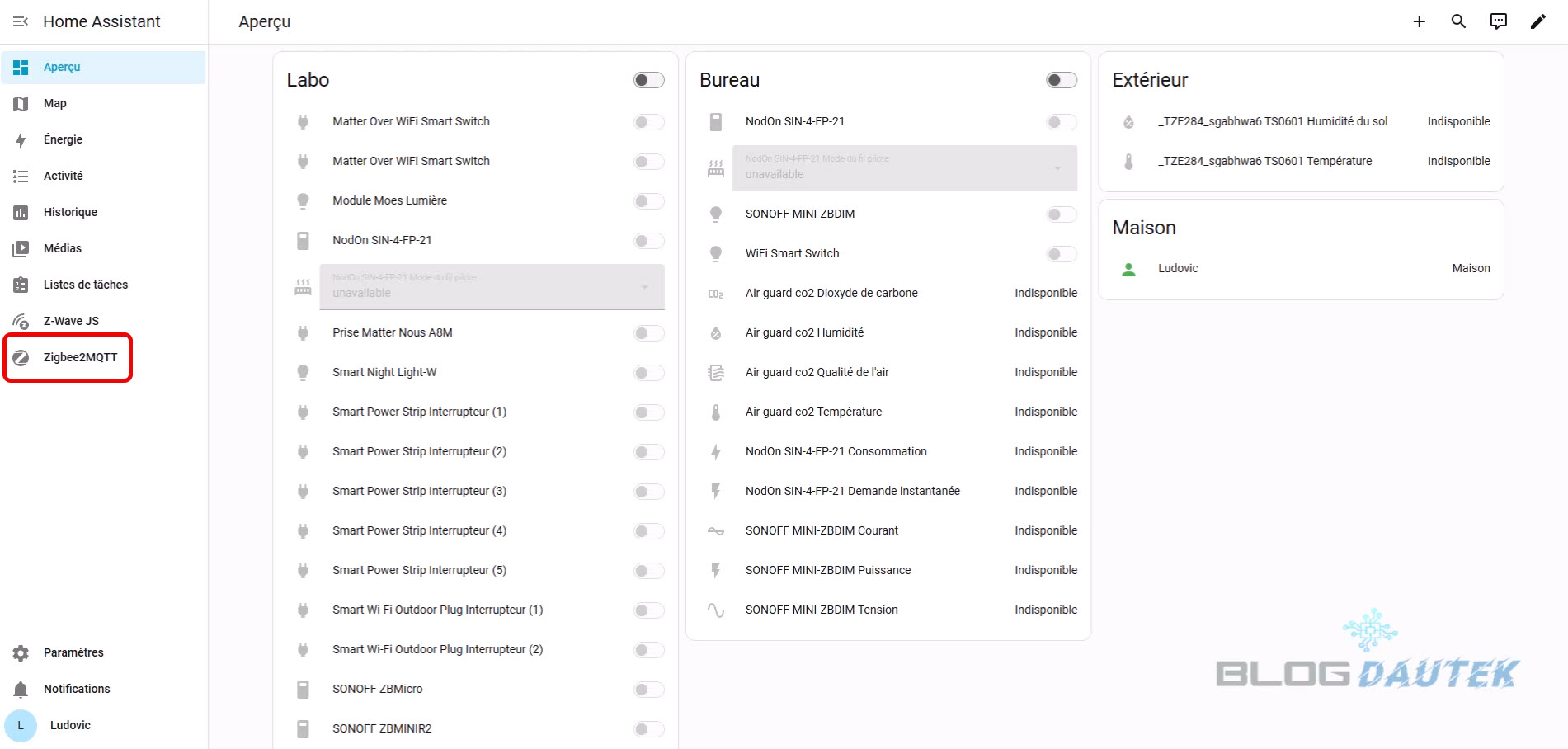

Pour l’installer sur Home Assistant, cliquez sur Zigbee2MQTT.

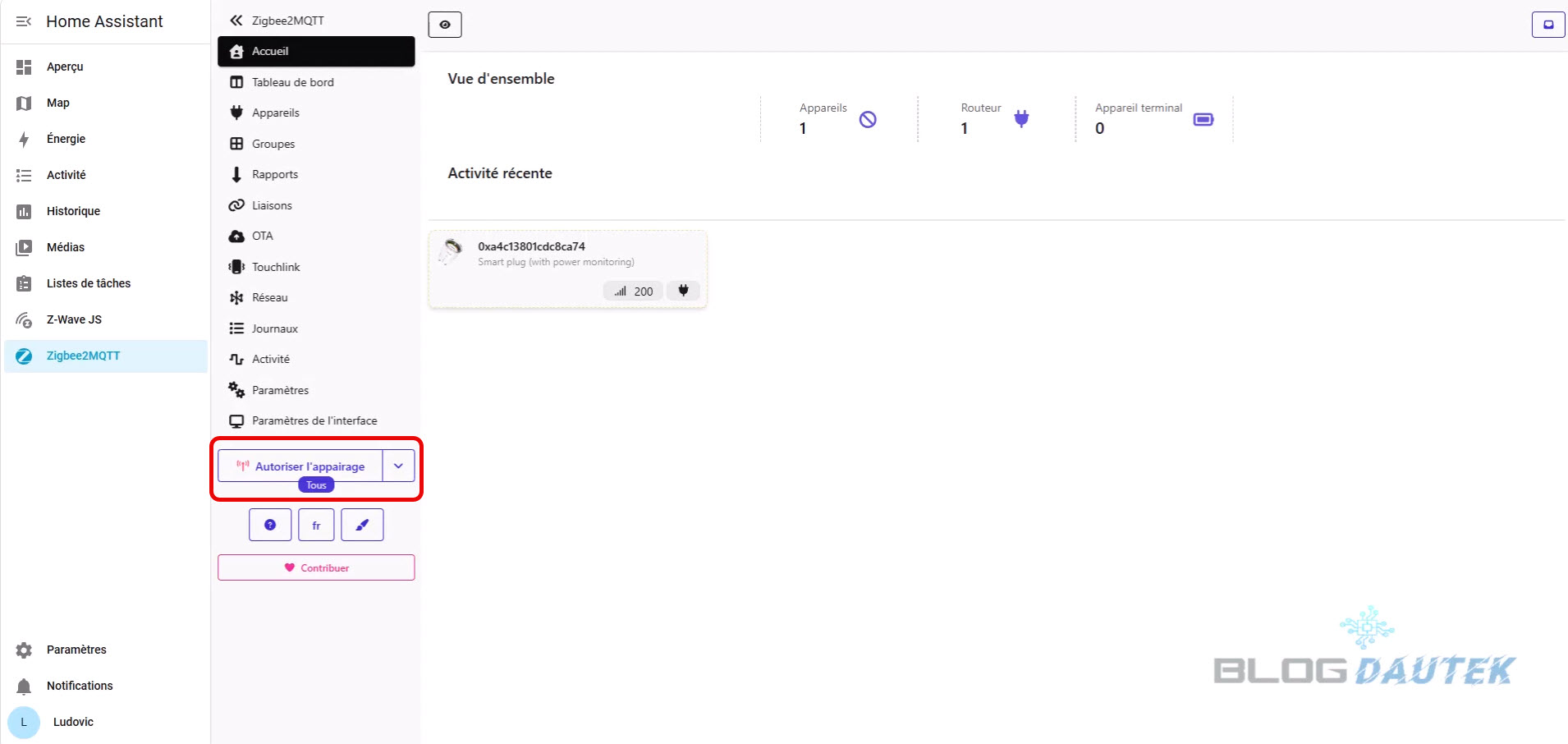

Maintenant, cliquez sur Autorisez l’appairage.

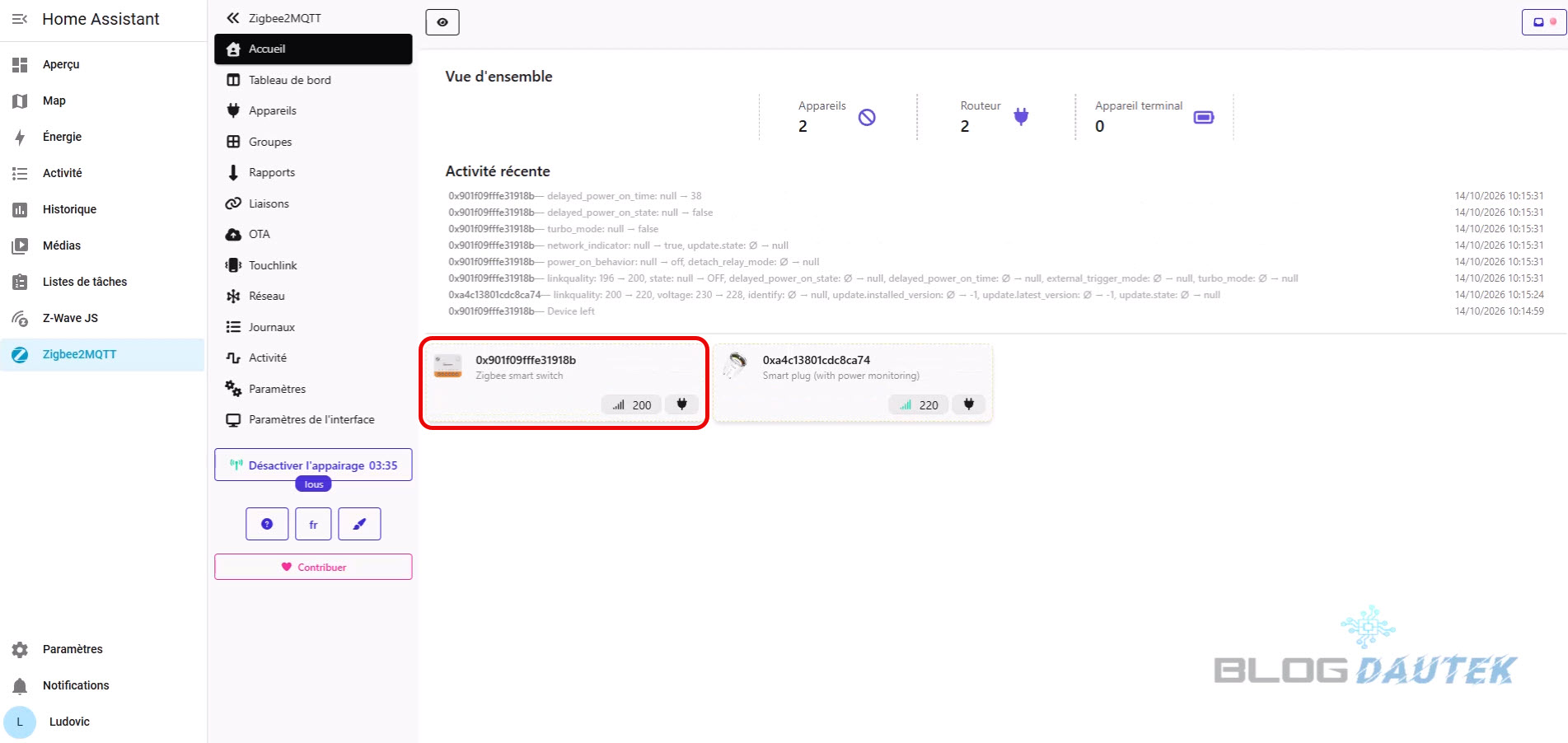

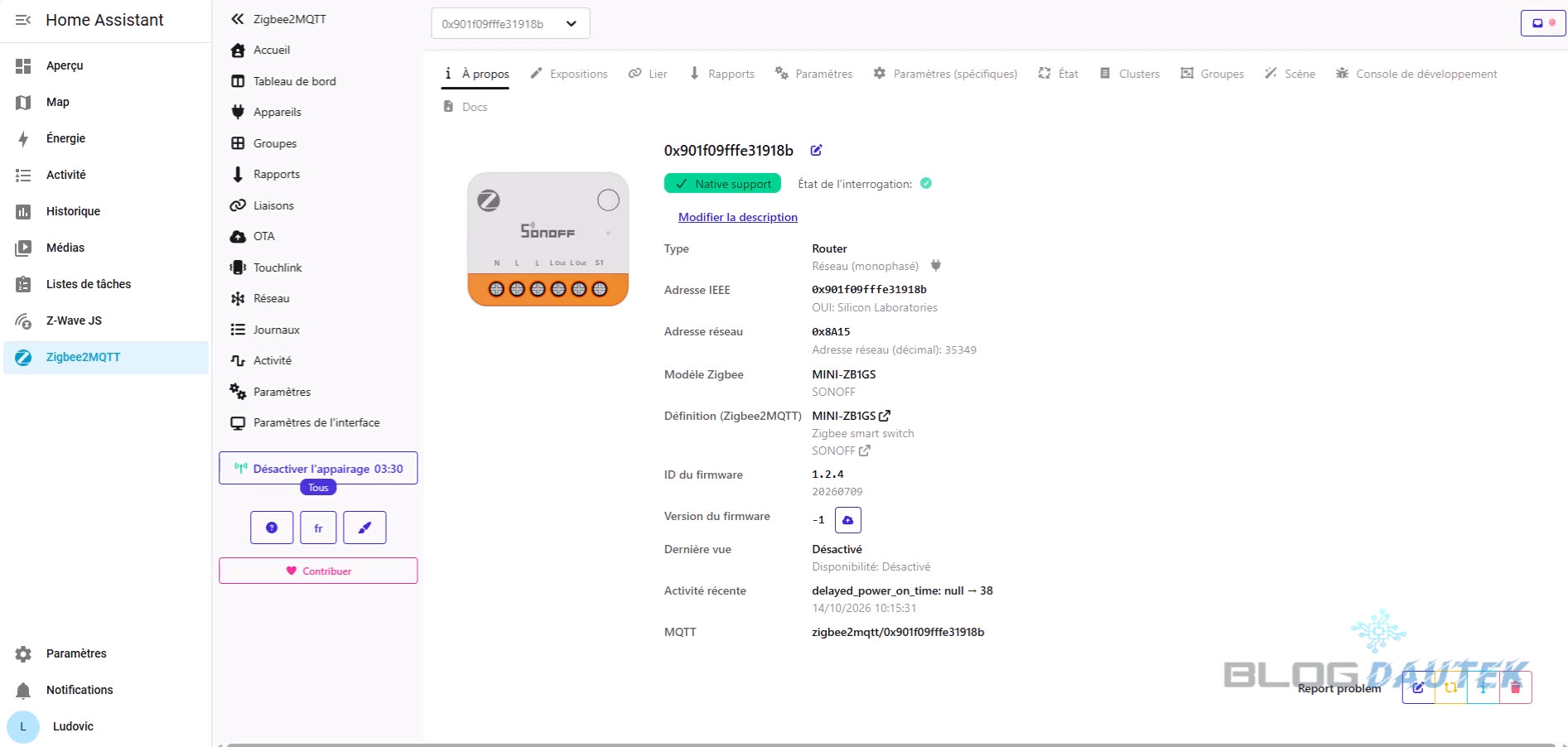

Puis, le module Zigbee est intégré, cliquez dessus.

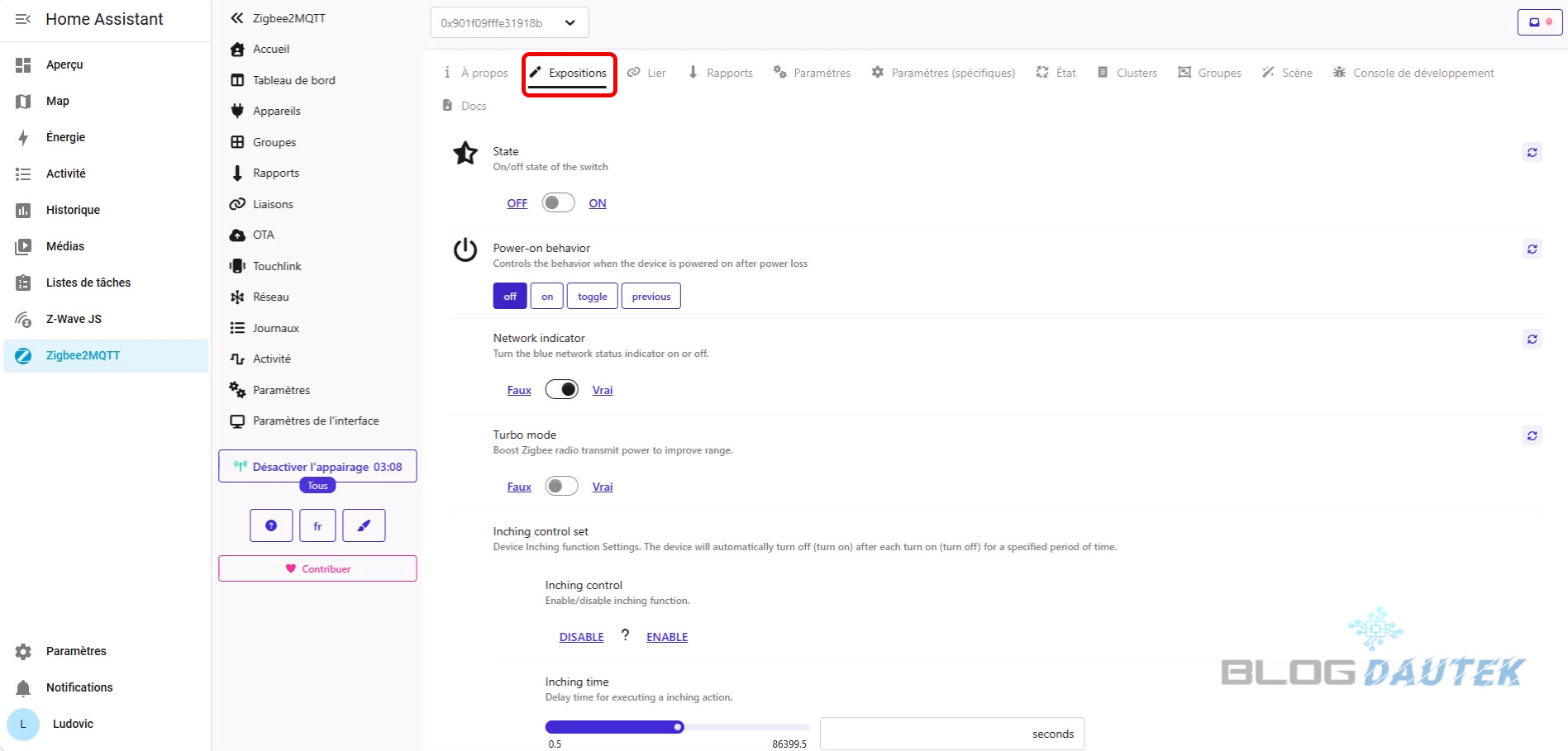

Maintenant, vous avez accès aux informations. Cliquez ensuite sur Expositions pour voir les commandes.

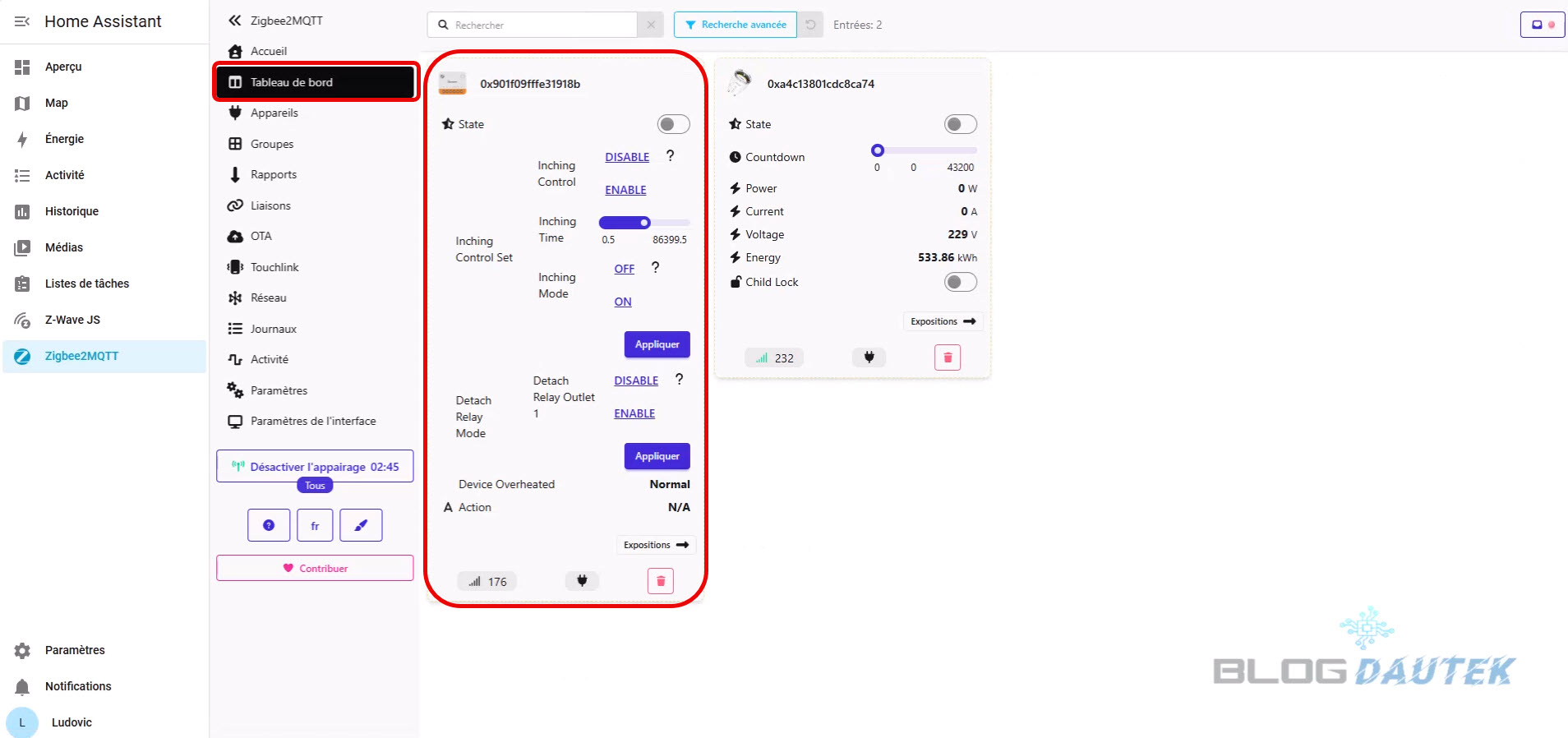

Enfin, dans le tableau de bord, vous pouvez actionner le module et faire des réglages.

Verdict

Les Sonoff MINI-1GS et MINI-ZB1GS répondent à un besoin concret : rendre un circuit électrique commandable à distance sans remplacer nécessairement l’interrupteur existant. Leur format compact, leur puissance résistive annoncée de 16 A et leur protection contre la surchauffe constituent des arguments intéressants. Ils s’adressent néanmoins à des installations avec neutre et nécessitent une vérification sérieuse de la compatibilité électrique.

Le choix doit toutefois se faire selon le protocole déjà utilisé. Matter sur Wi-Fi conviendra à ceux qui recherchent une intégration multiplateforme, tandis que Zigbee sera plus pertinent pour ceux qui disposent déjà d’un réseau maillé et d’un coordinateur compatible. Si la mesure de consommation est importante, il faudra plutôt se tourner vers une version équipée de cette fonction.
