Présentation des modules Sonoff Mini

Sonoff Mini regroupe cinq modules compacts pour contrôler les éclairages sur différents protocoles avec 2 canaux ou variateurs. Cette gamme cible bricoleurs, installateurs et propriétaires qui modernisent boîtiers d’interrupteurs existants. Les modèles Mini-ZB2GS, Mini-ZB2GS-L et Mini-2GS gèrent deux circuits indépendants jusqu’à 16A ou 12A, avec ou sans neutre disponible. Les Mini-DIM et Mini-ZBDIM ajoutent la variation d’intensité sur différentes ampoules.

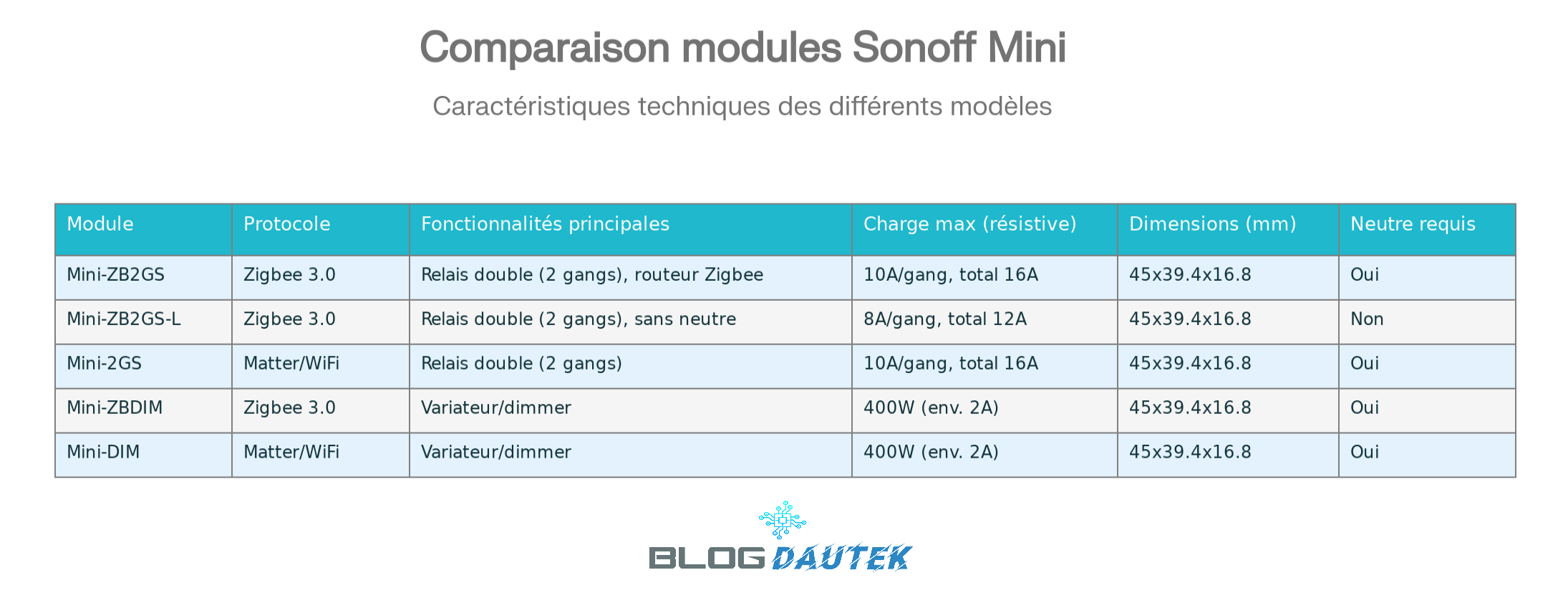

Voici un tableau récapitulatif pour chacun des modules.

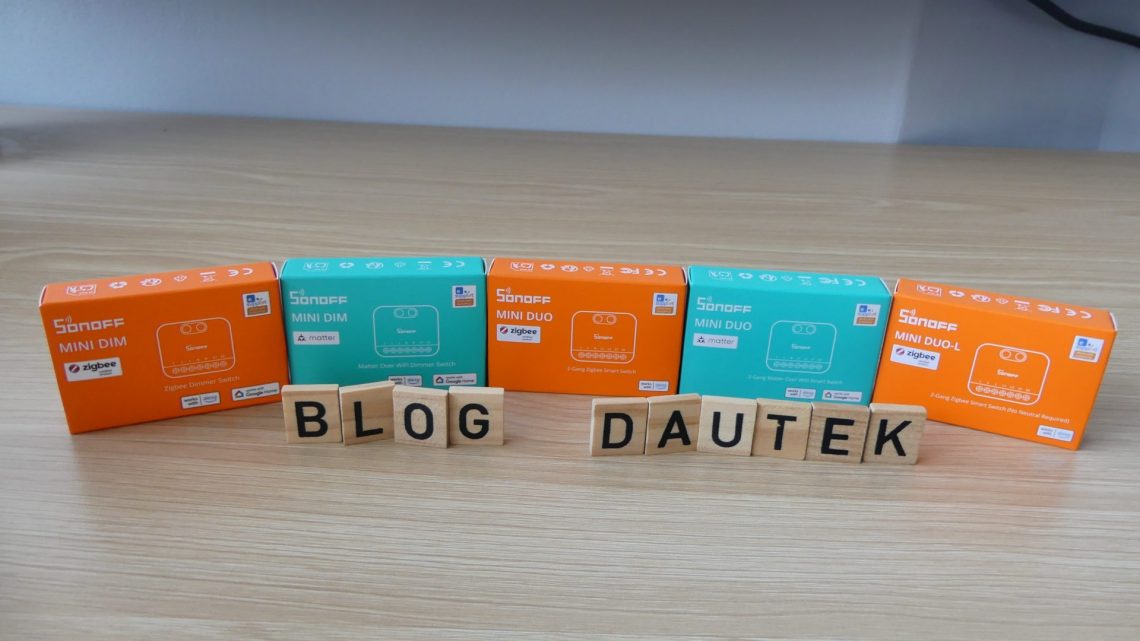

Déballage des modules Sonoff Mini

Module Mini-ZB2GS Zigbee

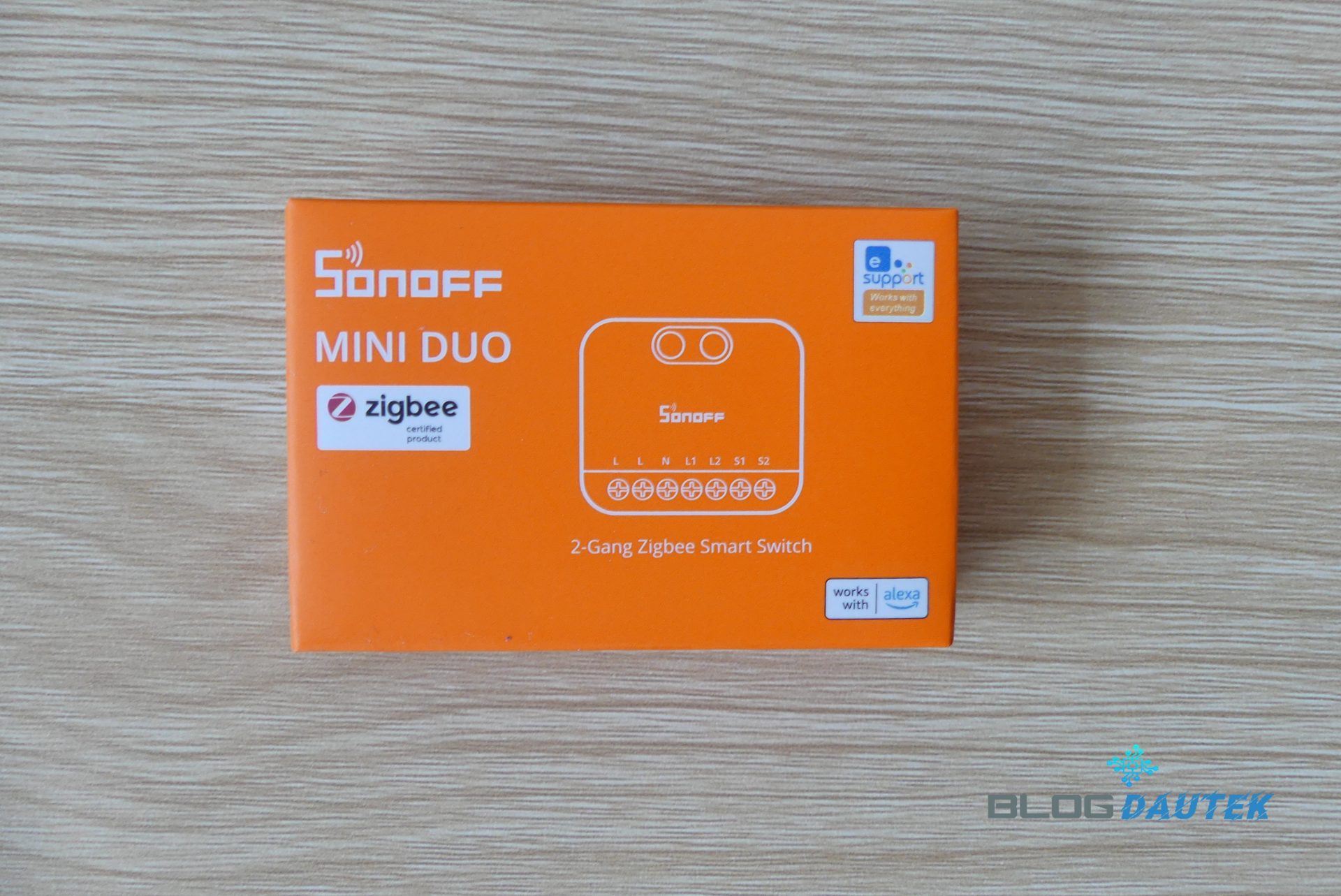

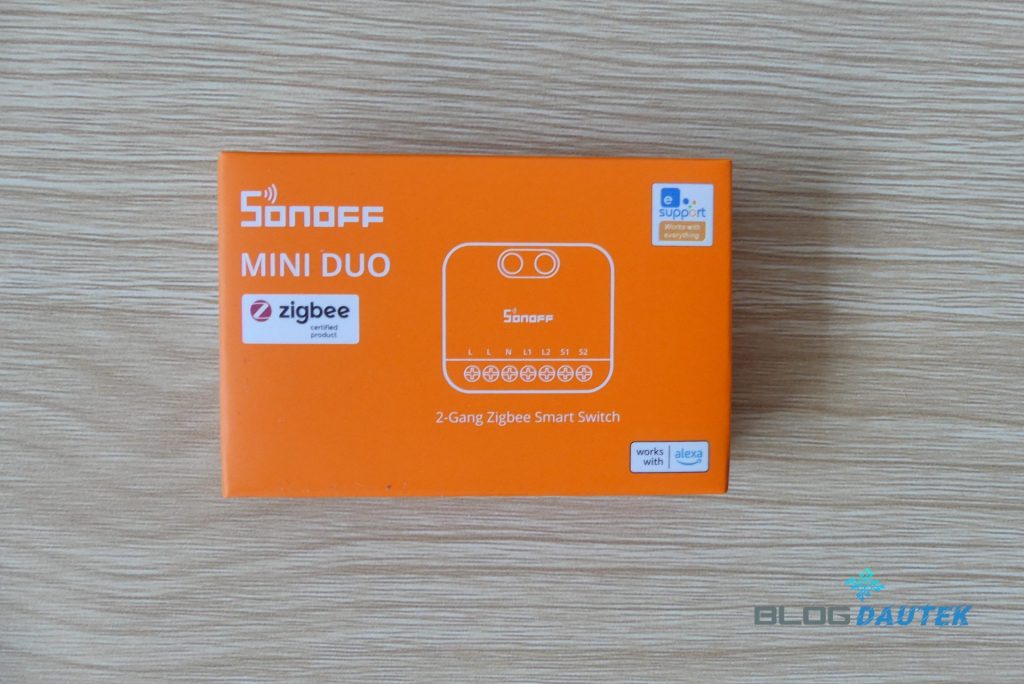

Tous les modules ont une couleur différente, ce qui permet de les identifier d’un coup d’oeil. Commençons par le premier module Zigbee double canaux.

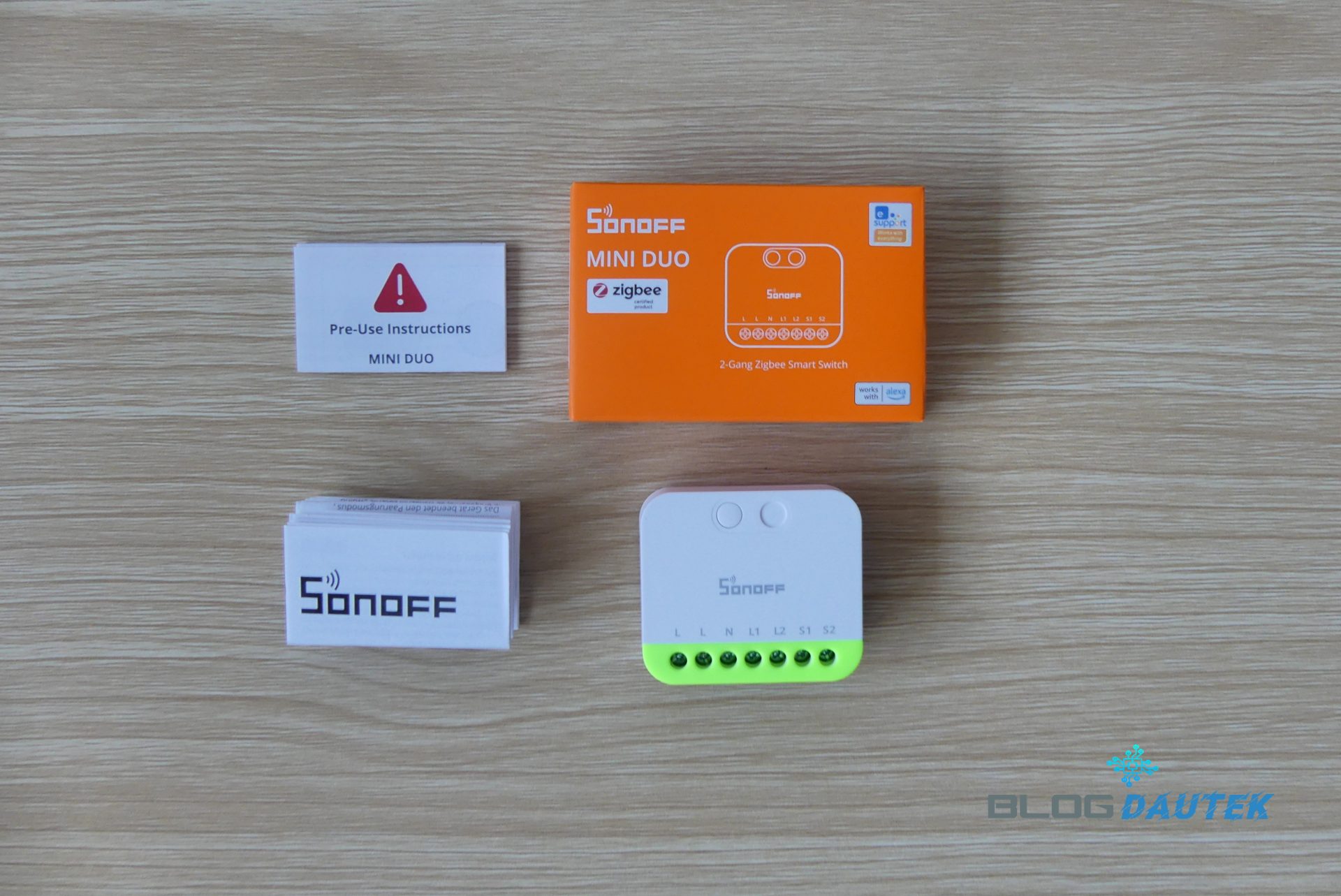

Il est fourni avec une notice multilingues dont le français.

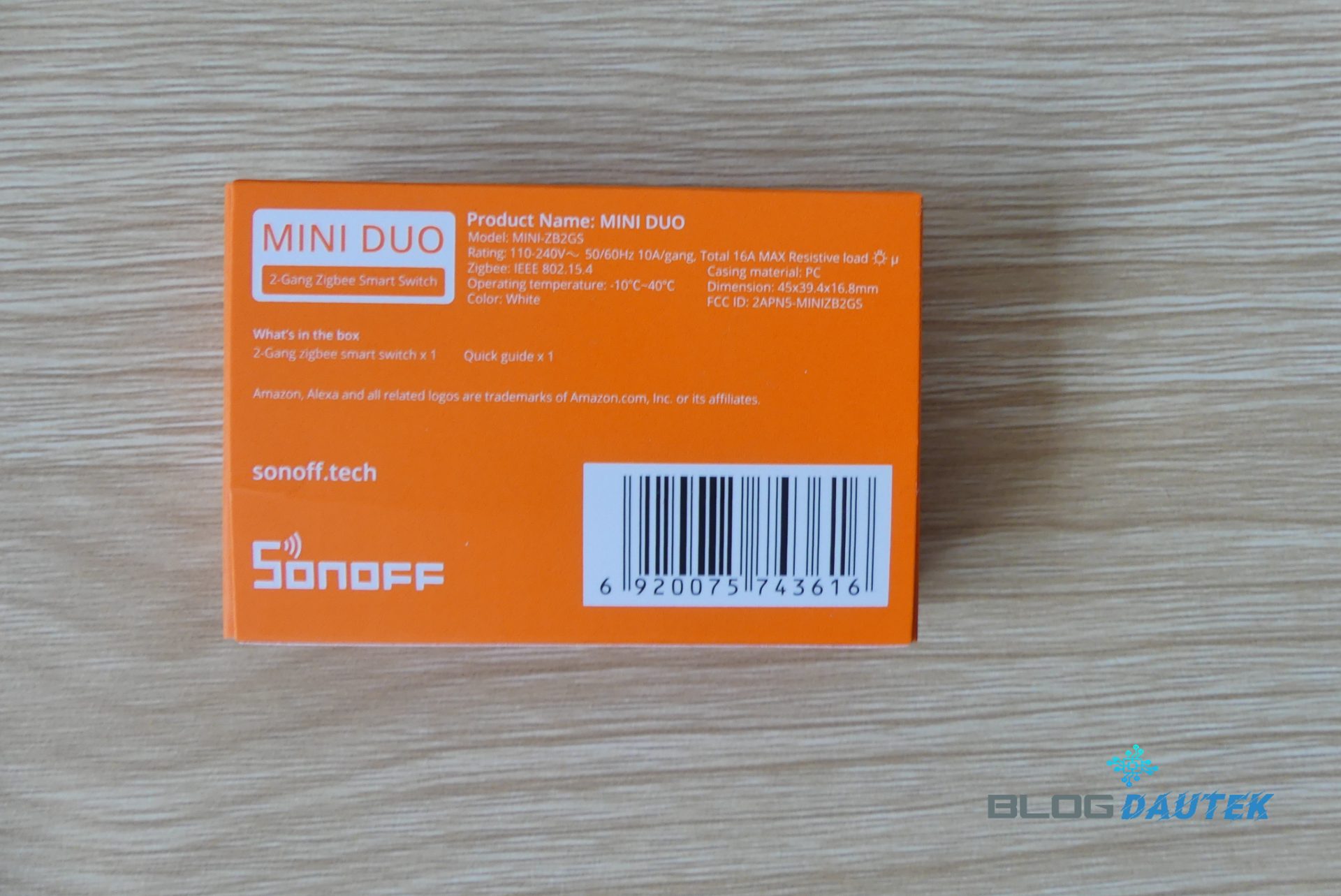

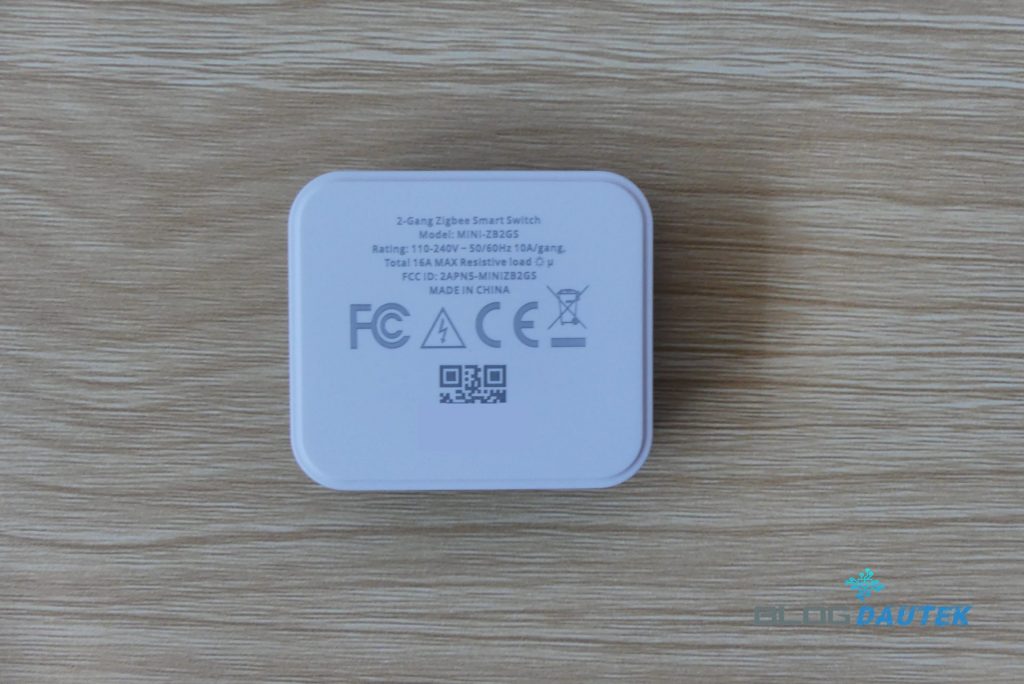

On voit sur le devant les fiches du bornier avec les significations de toutes les bornes et le bouton pour l’appairage. Derrière, il y a le QR code et le modèle du module.

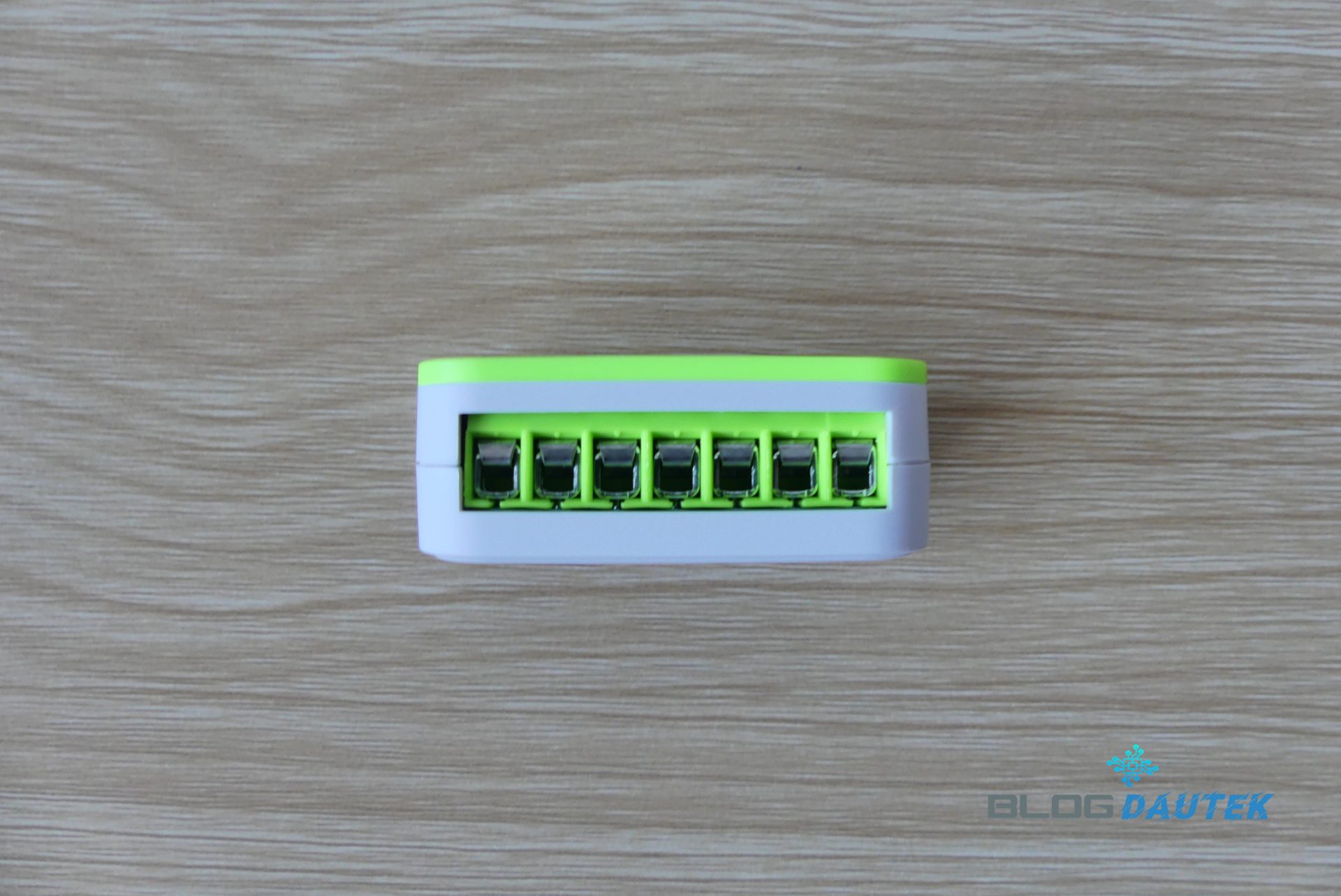

Vue du côté du bornier.

Caractéristiques

• Alimentation : 100‑240 V AC, 50/60 Hz
• Charge maximale : 10 A par canal, total 16 A
• Dimensions : 45 × 39.4 × 16.8 mm
• Poids net : 36.2 g
• Protocole : Zigbee 3.0
• Température fonctionnement : –10 °C à +40 °C

Sonoff Mini-ZB2GS-L Zigbee sans neutre

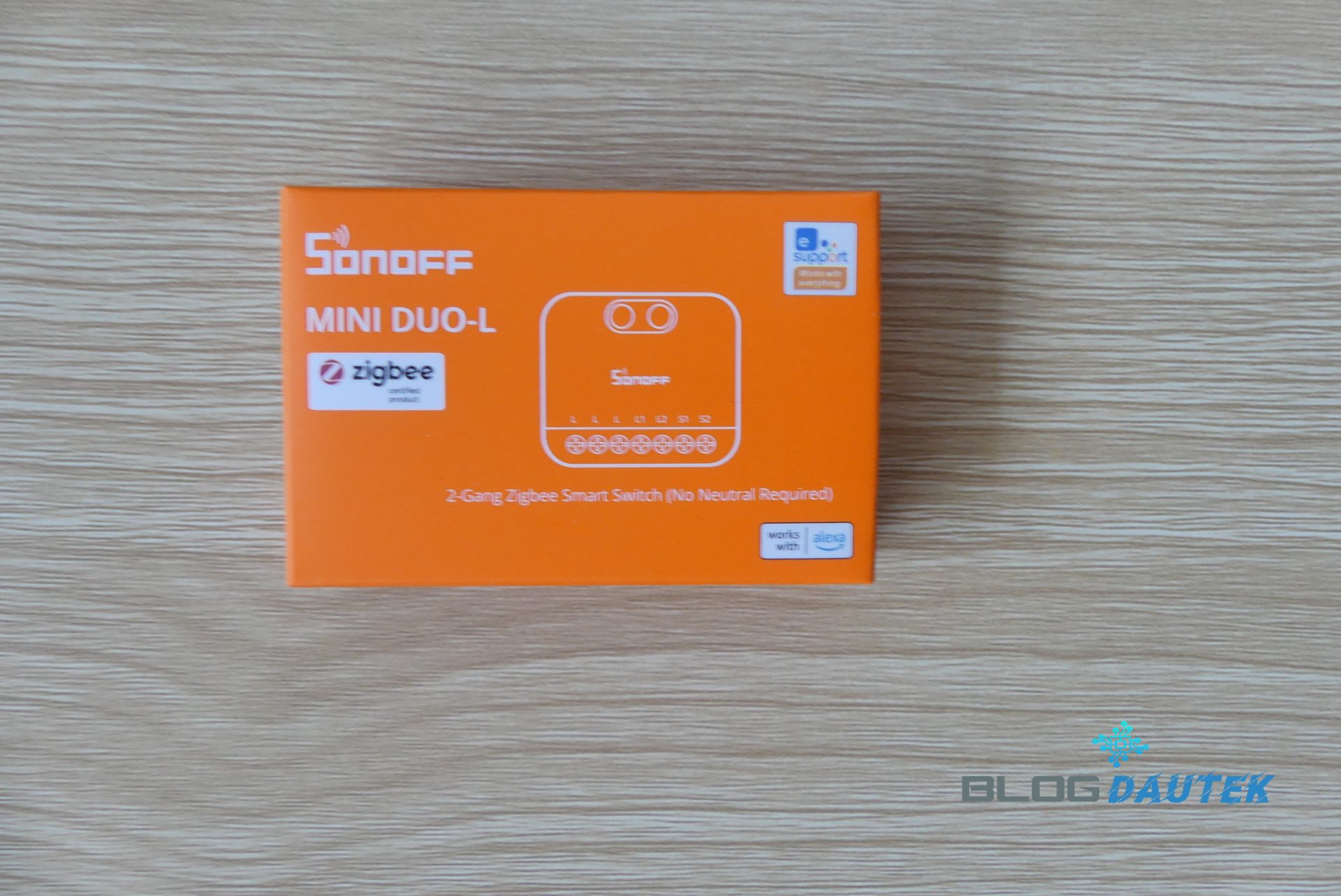

Maintenant, voyons le même module mais sans avoir besoin du neutre.

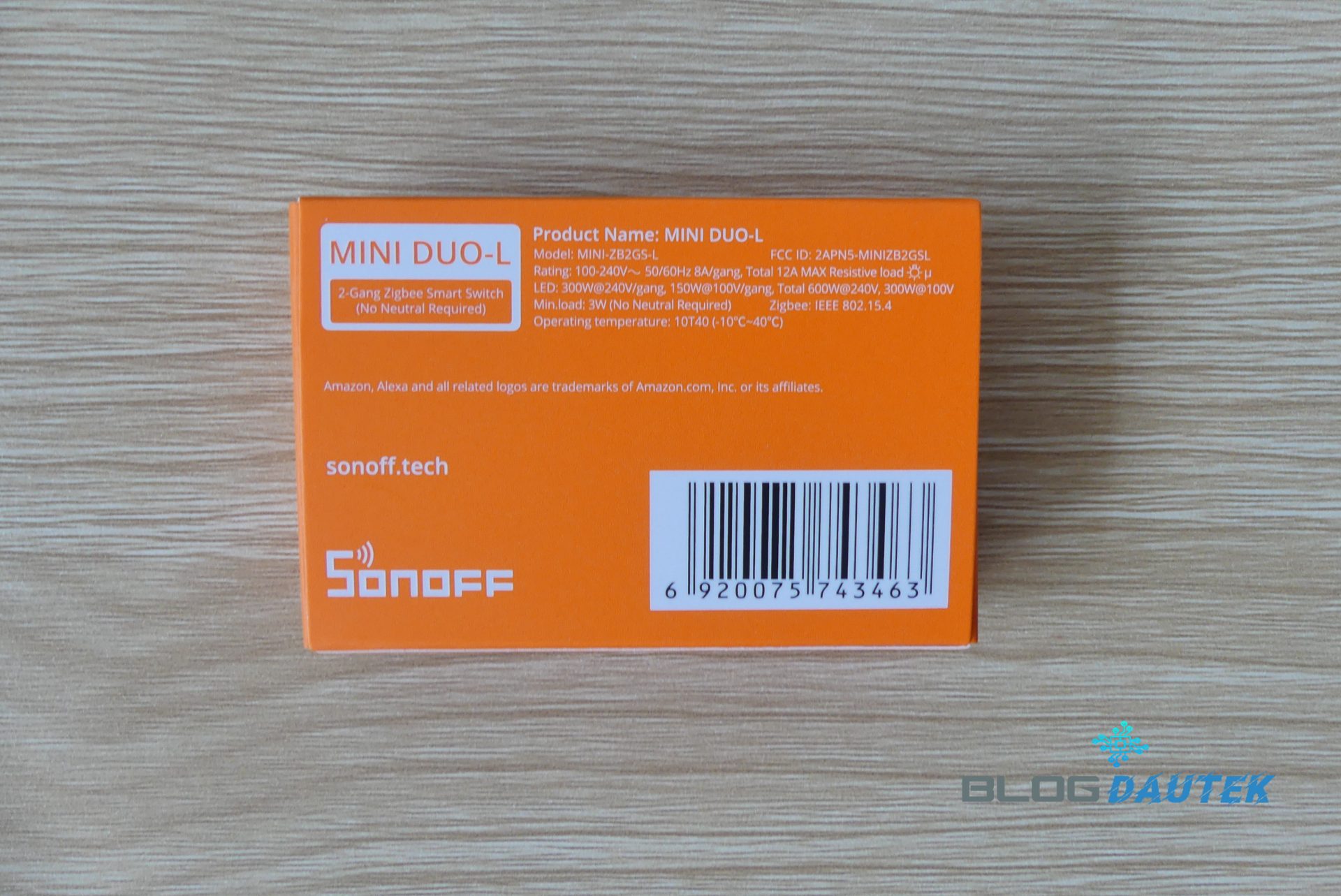

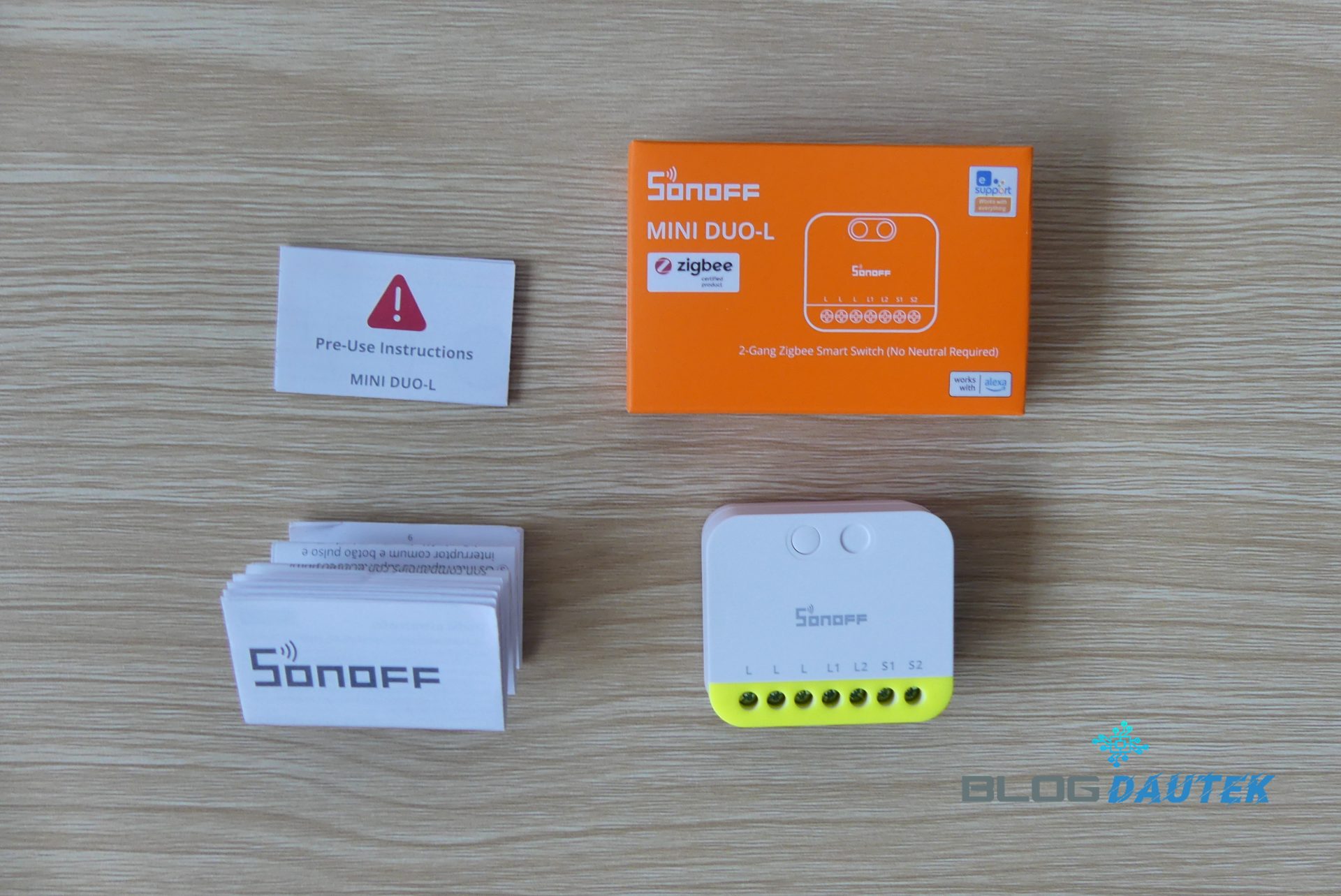

Il est fourni avec une notice comme tous les modules.

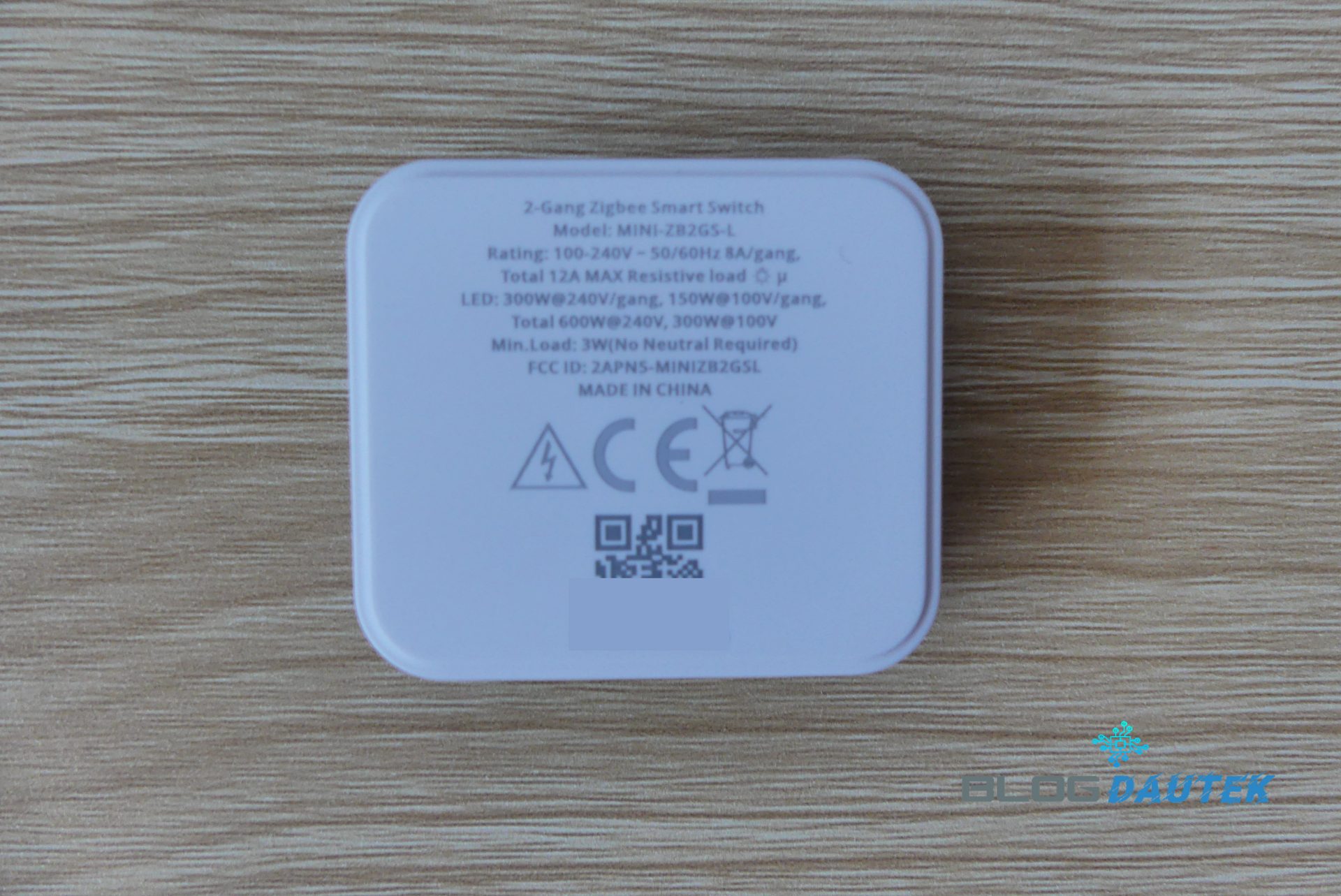

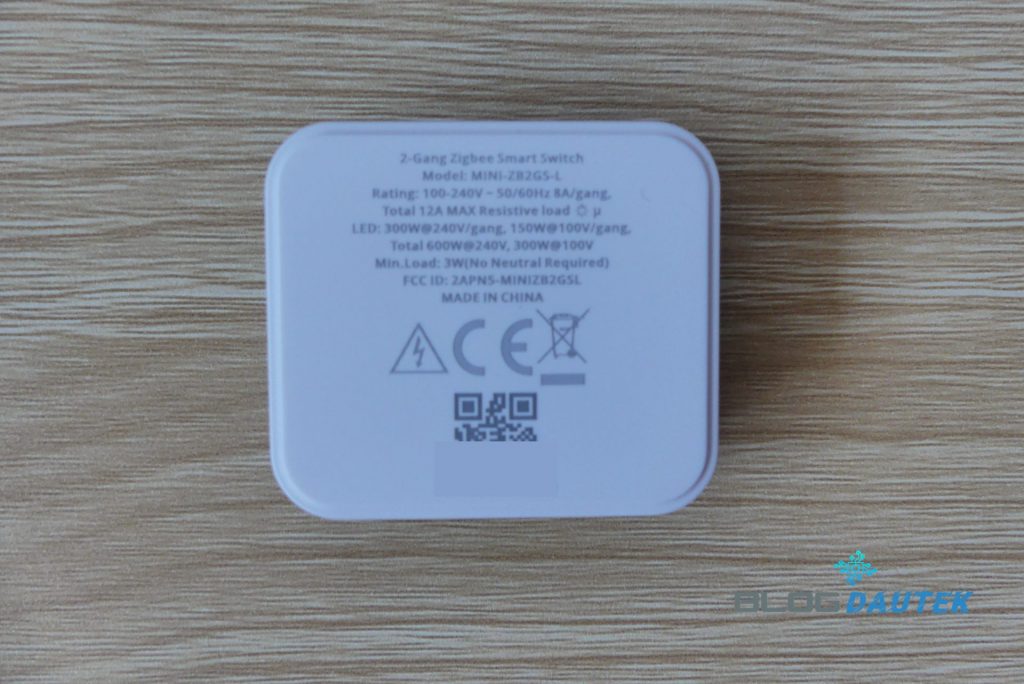

Ce module de couleur jaune a les mêmes caractéristiques physiques mais n’as pas la borne Neutre car il n’en a pas besoin.

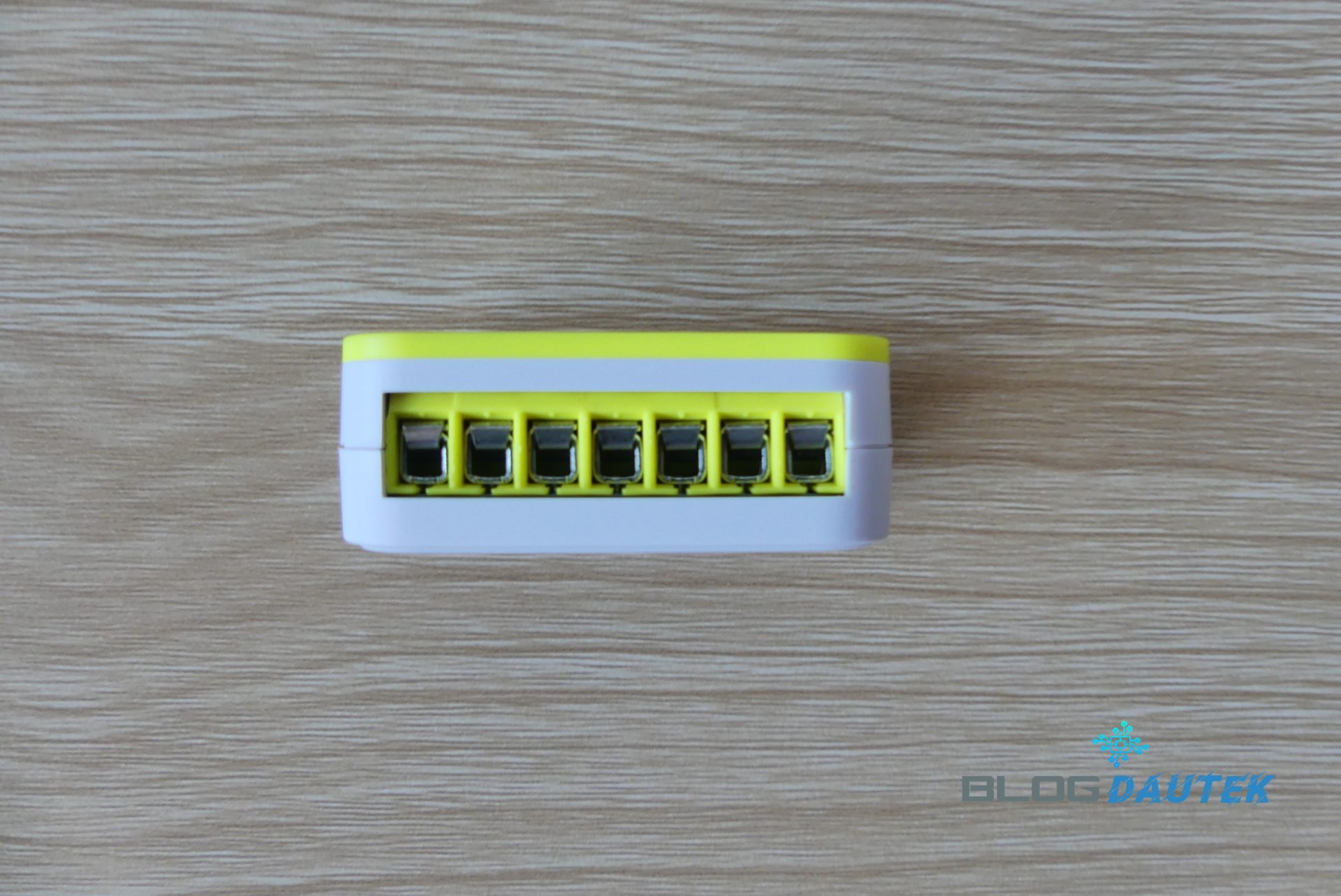

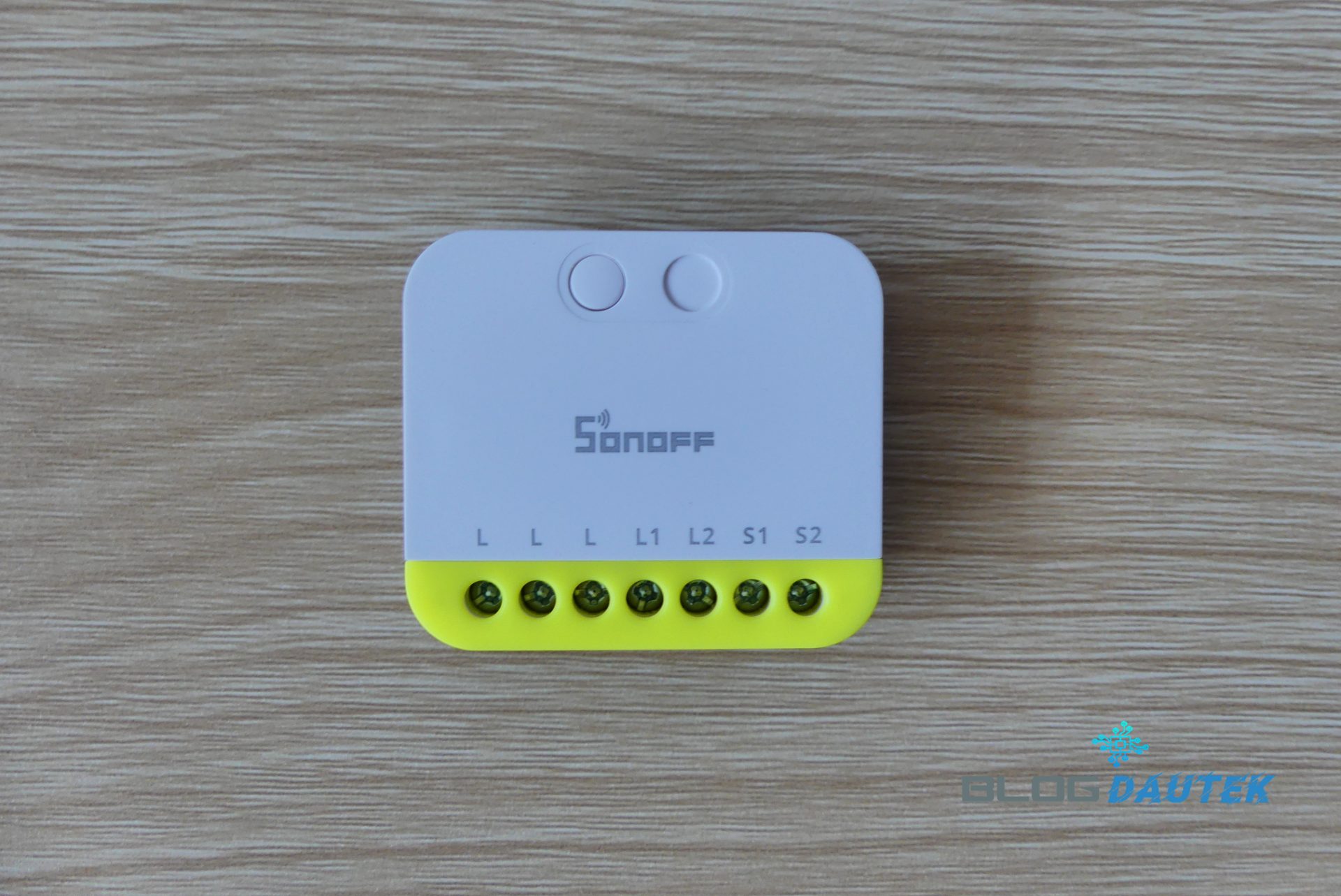

On voit le bornier pour le raccordement.

Caractéristiques

• Alimentation : 100‑240 V AC, 50/60 Hz
• Charge maximale : 8 A par canal, total 12 A
• Charge minimale : 3W
• Dimensions : 45 × 39.4 × 16.8 mm
• Poids net : 33 g
• Protocole : Zigbee 3.0
• Température fonctionnement : –10 °C à +40 °C

Module Mini-2GS Matter over Wifi

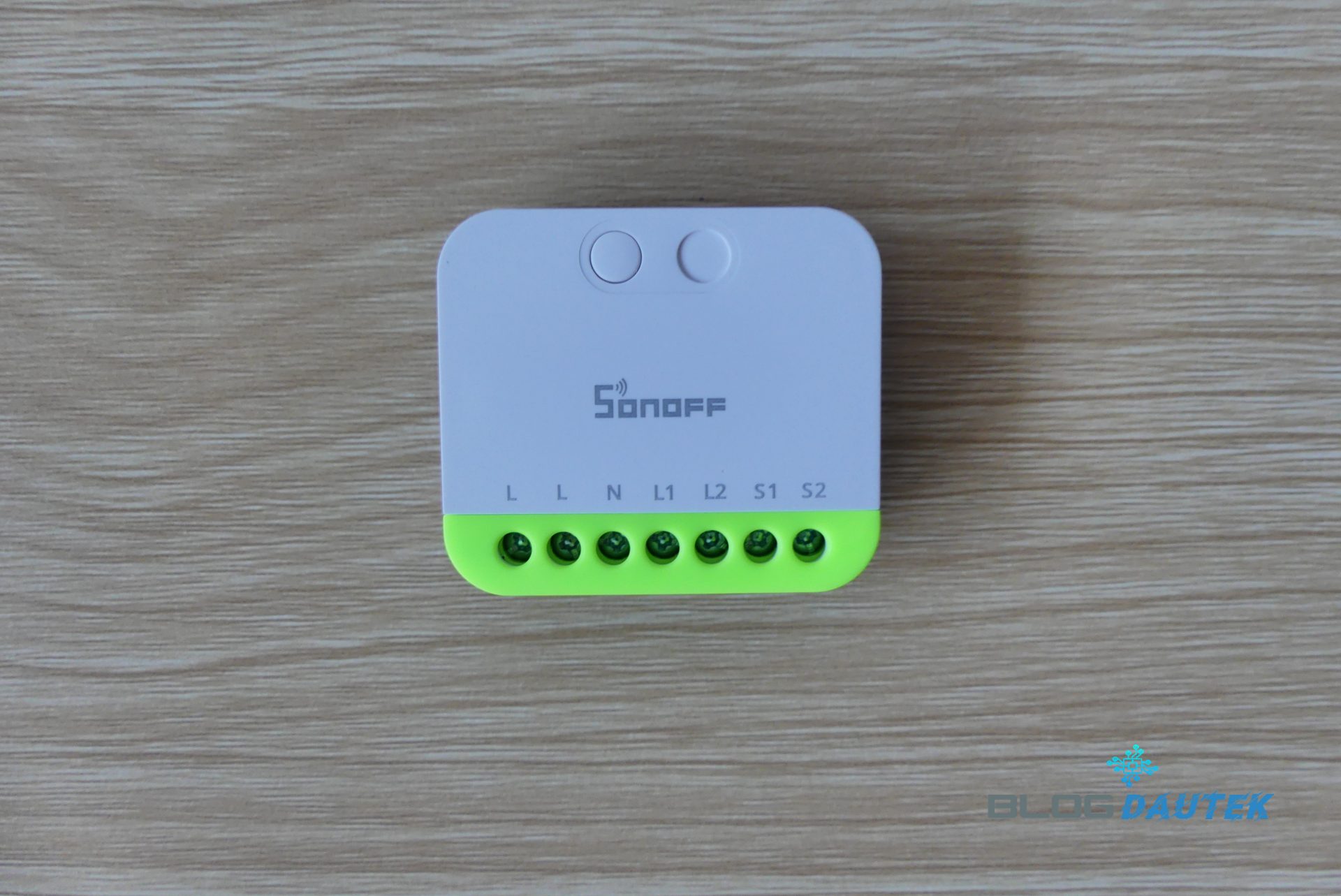

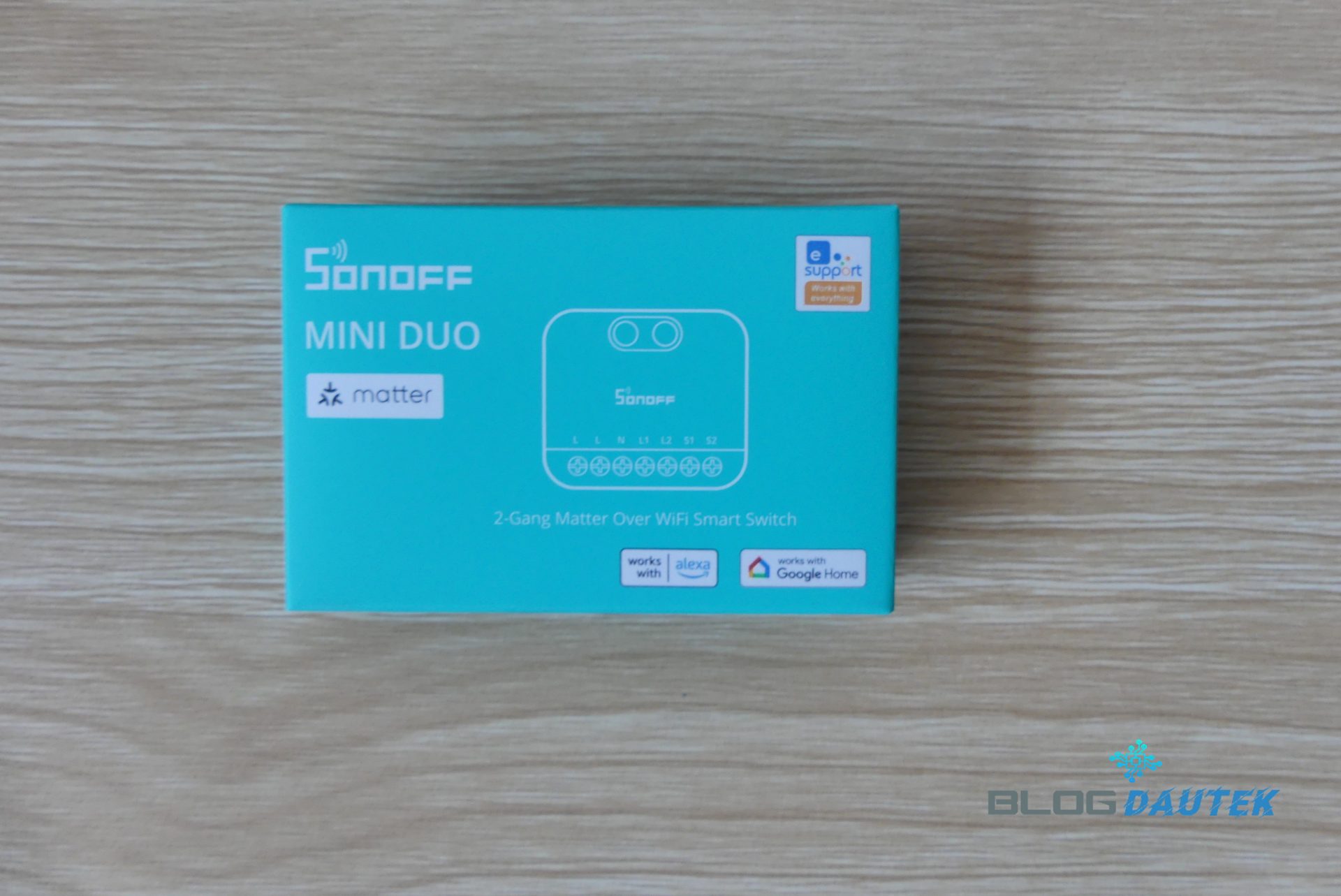

Ensuite, continuons avec le module vert, qui est le même que le premier mais utilise le protcole Matter over Wifi à la place du Zigbee.

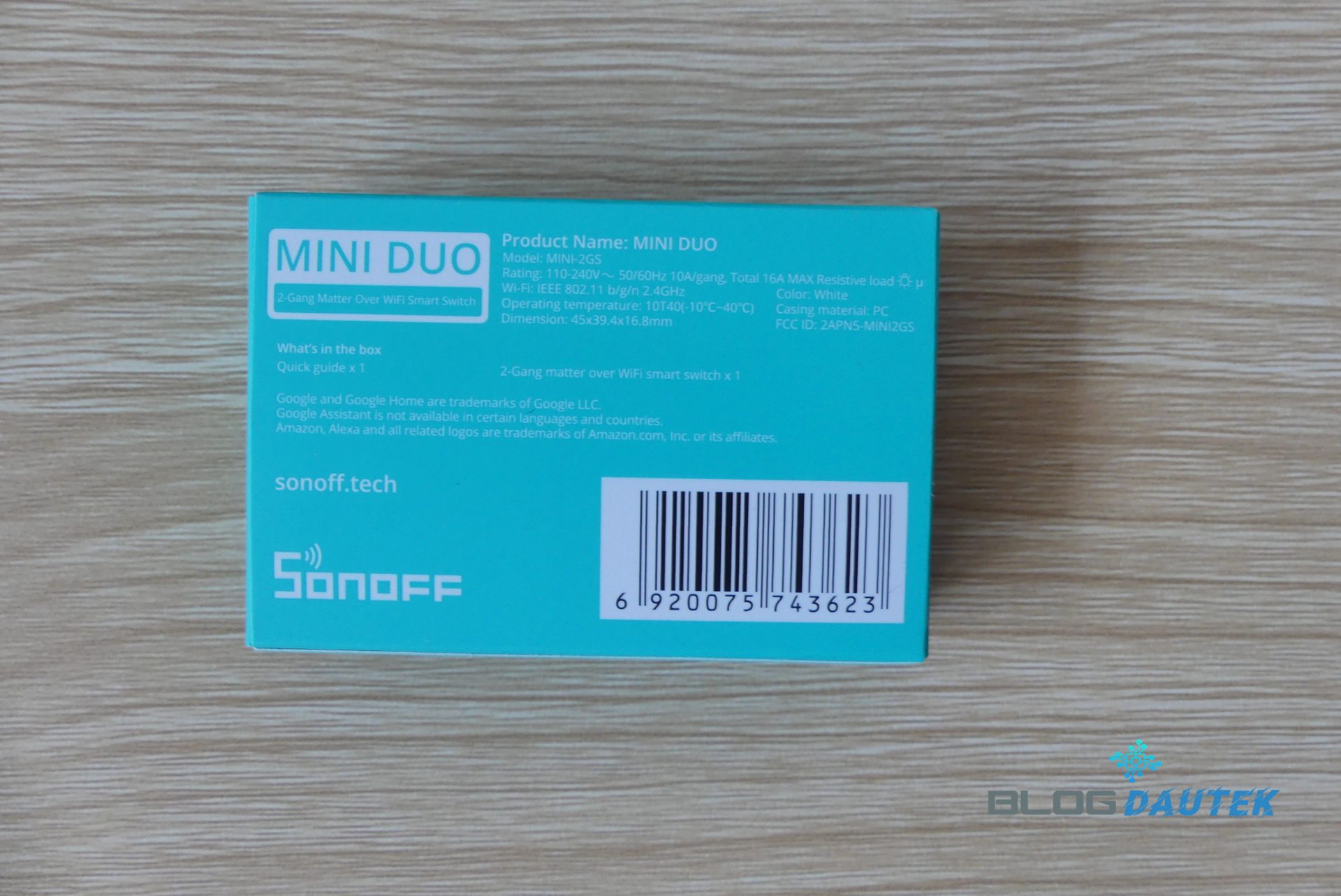

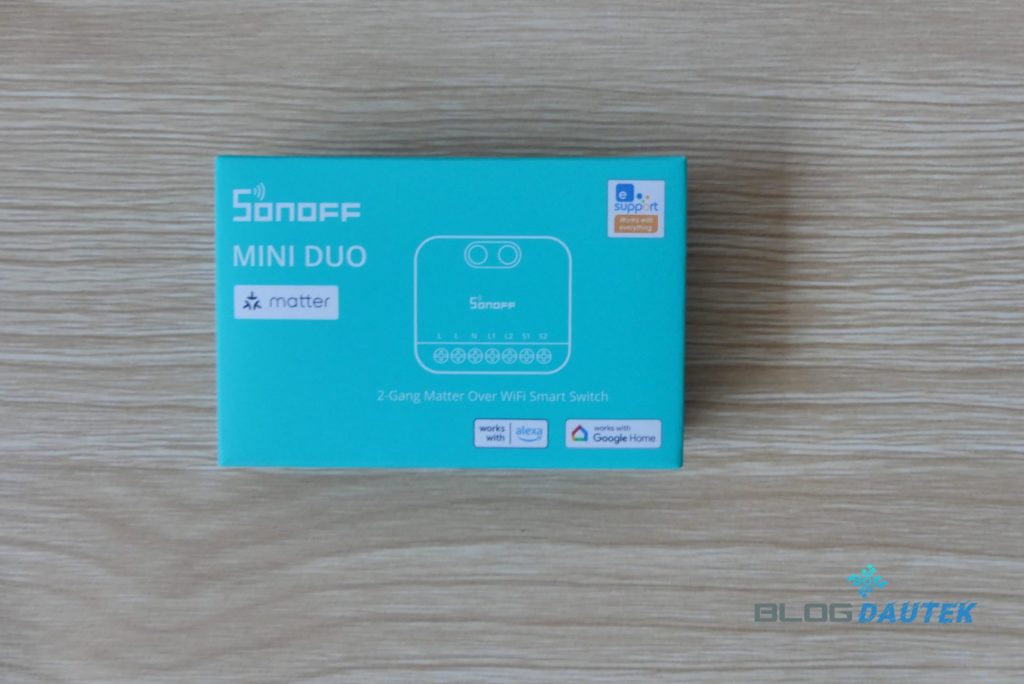

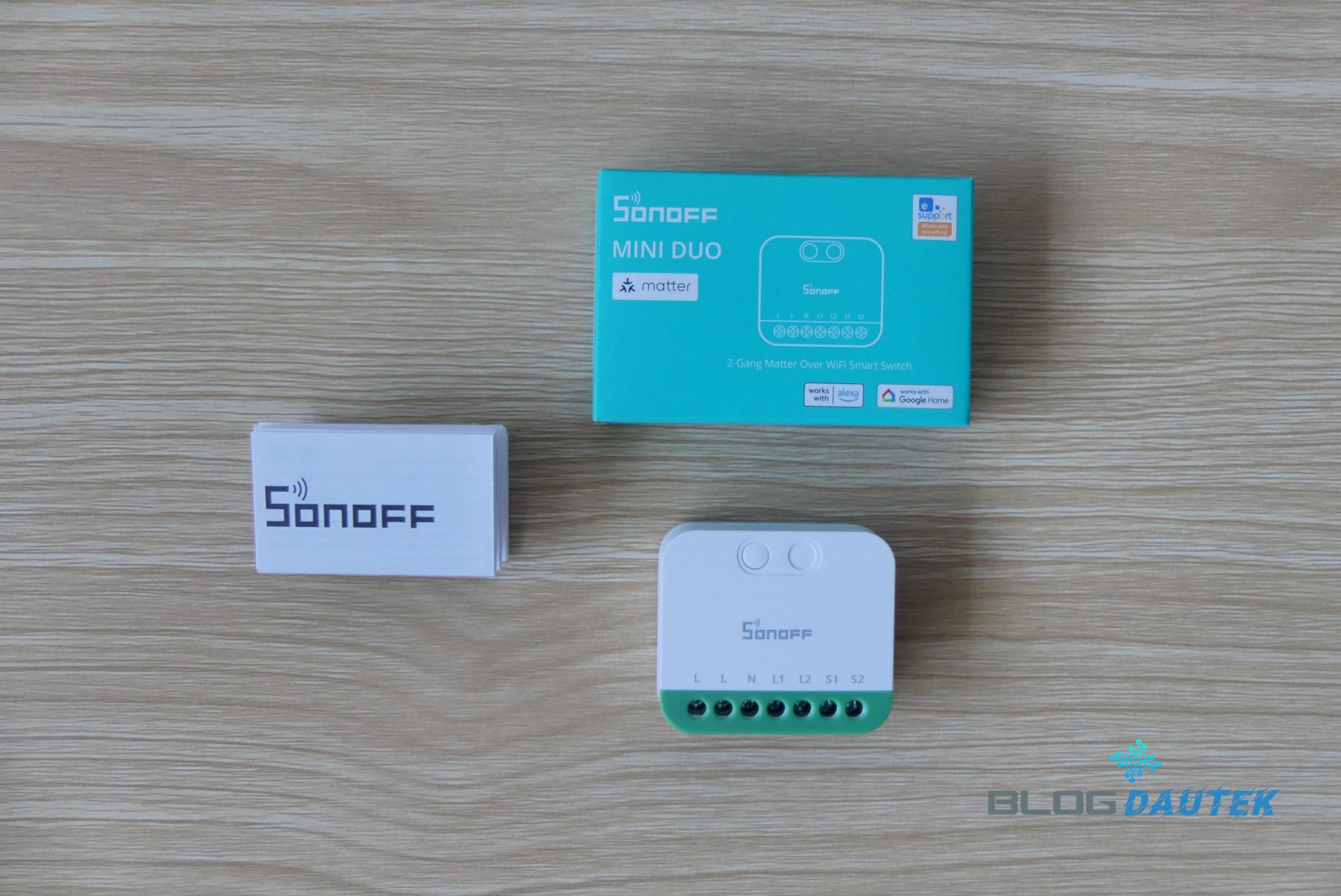

On le voit bien avec l’emballage bleu à la place du orange.

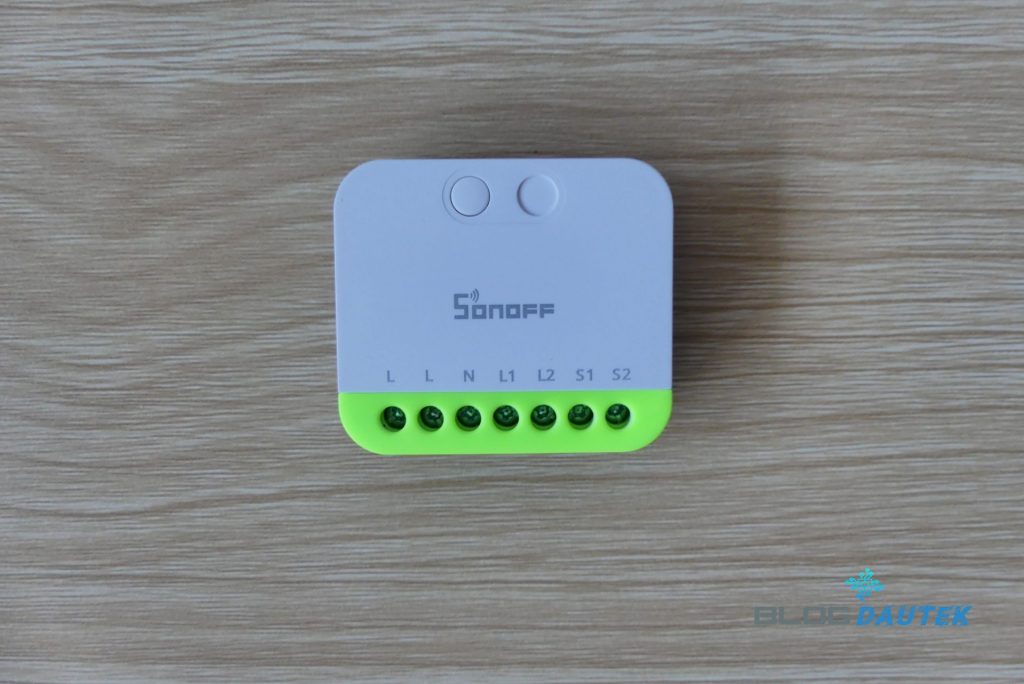

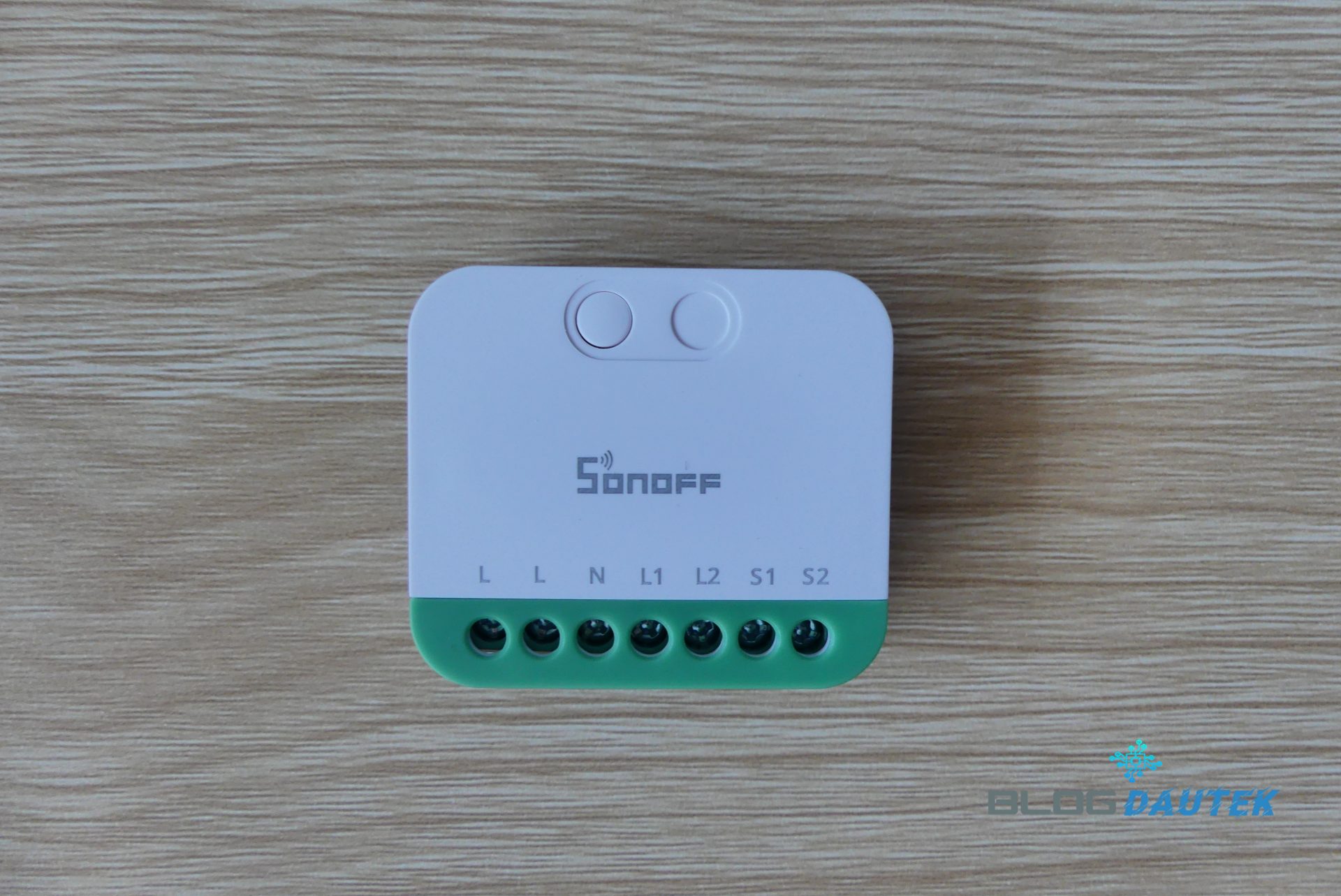

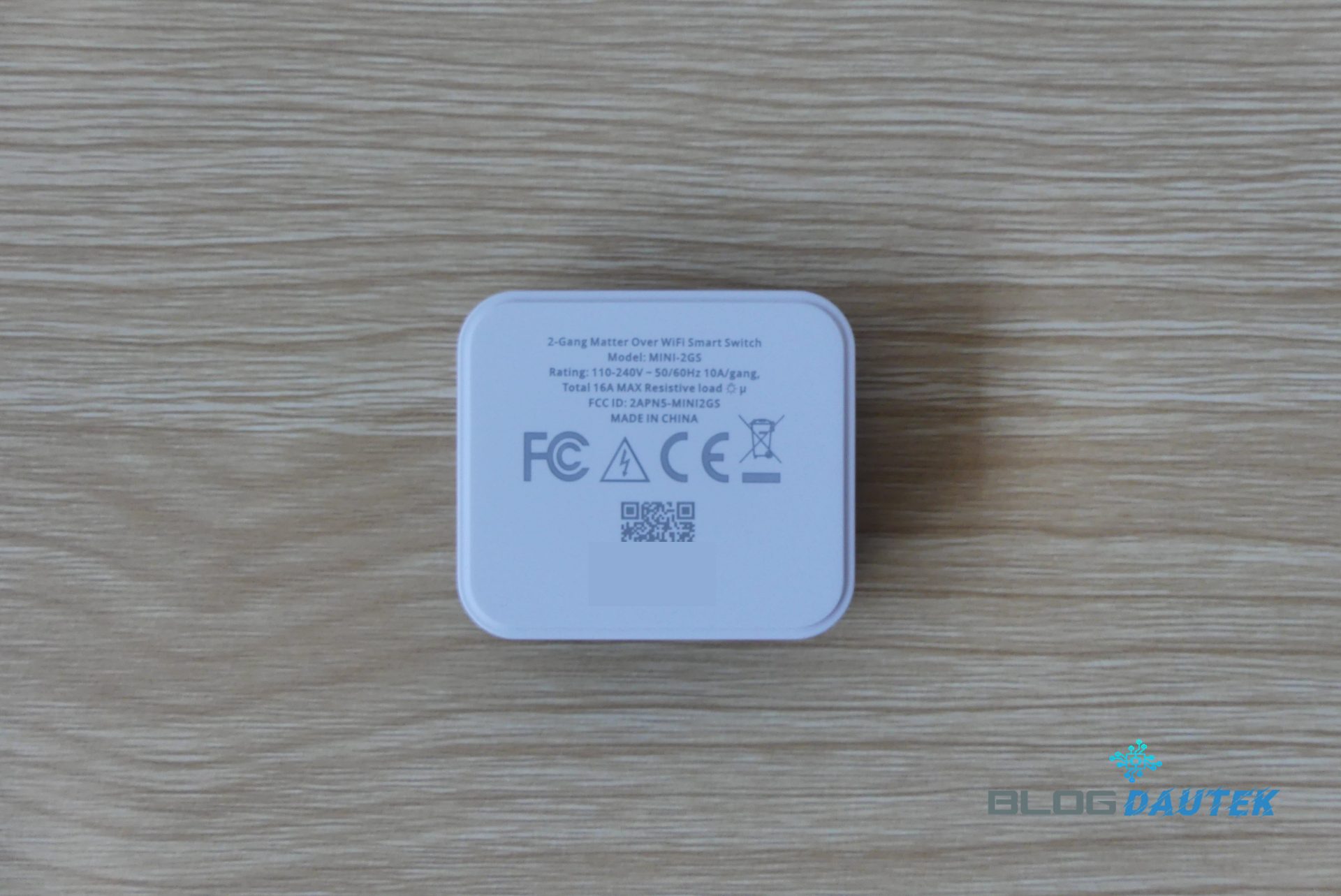

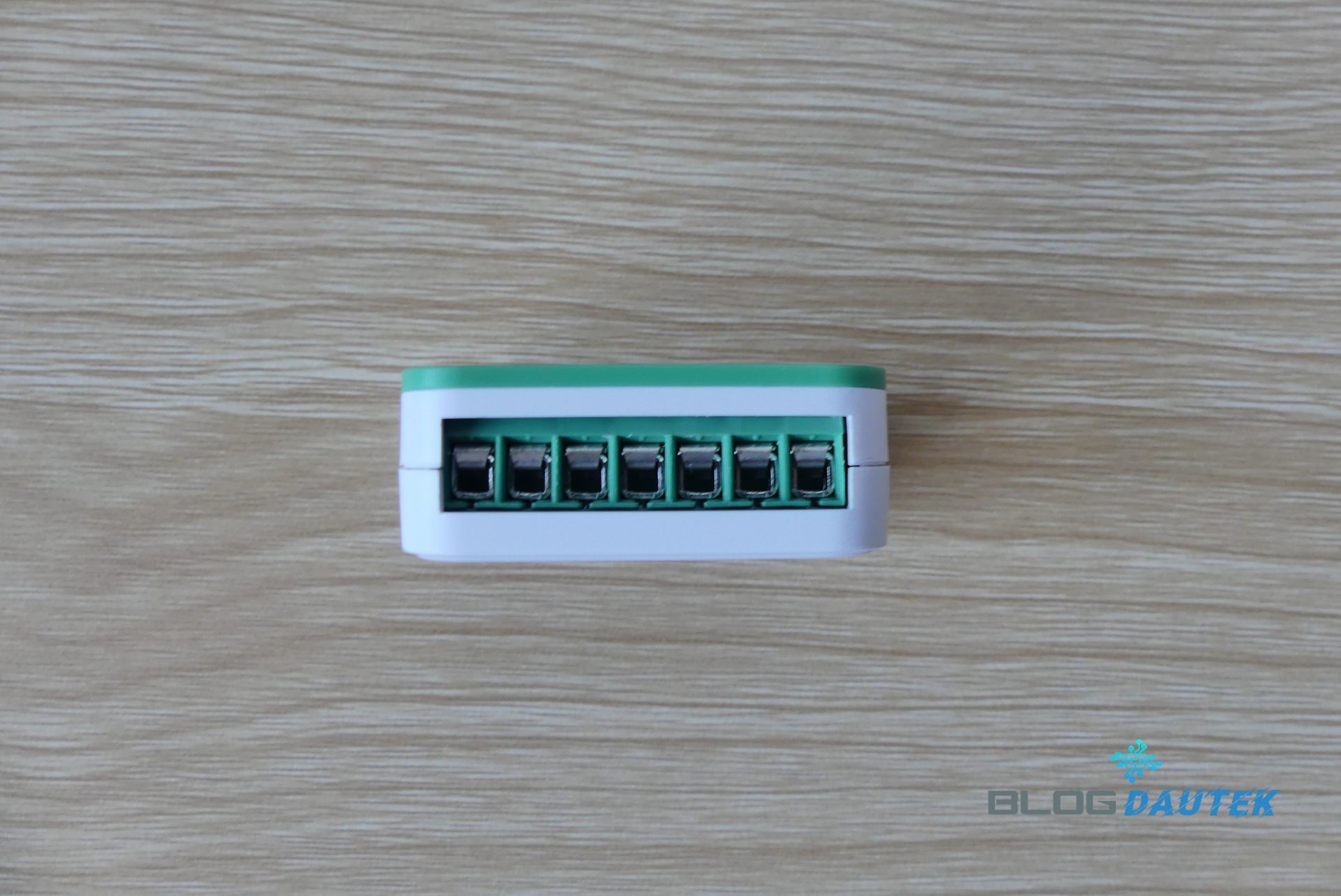

Même bornier que le premier module, seul le protocole change.

Caractéristiques

• Alimentation : 100‑240 V AC, 50/60 Hz
• Charge maximale : 10 A par canal, total 16 A
• Dimensions : 45 × 39.4 × 16.8 mm
• Poids net : 36.5 g
• Protocole : Matter over Wi-Fi 2.4 GHz
• Température fonctionnement : –10 °C à +40 °C

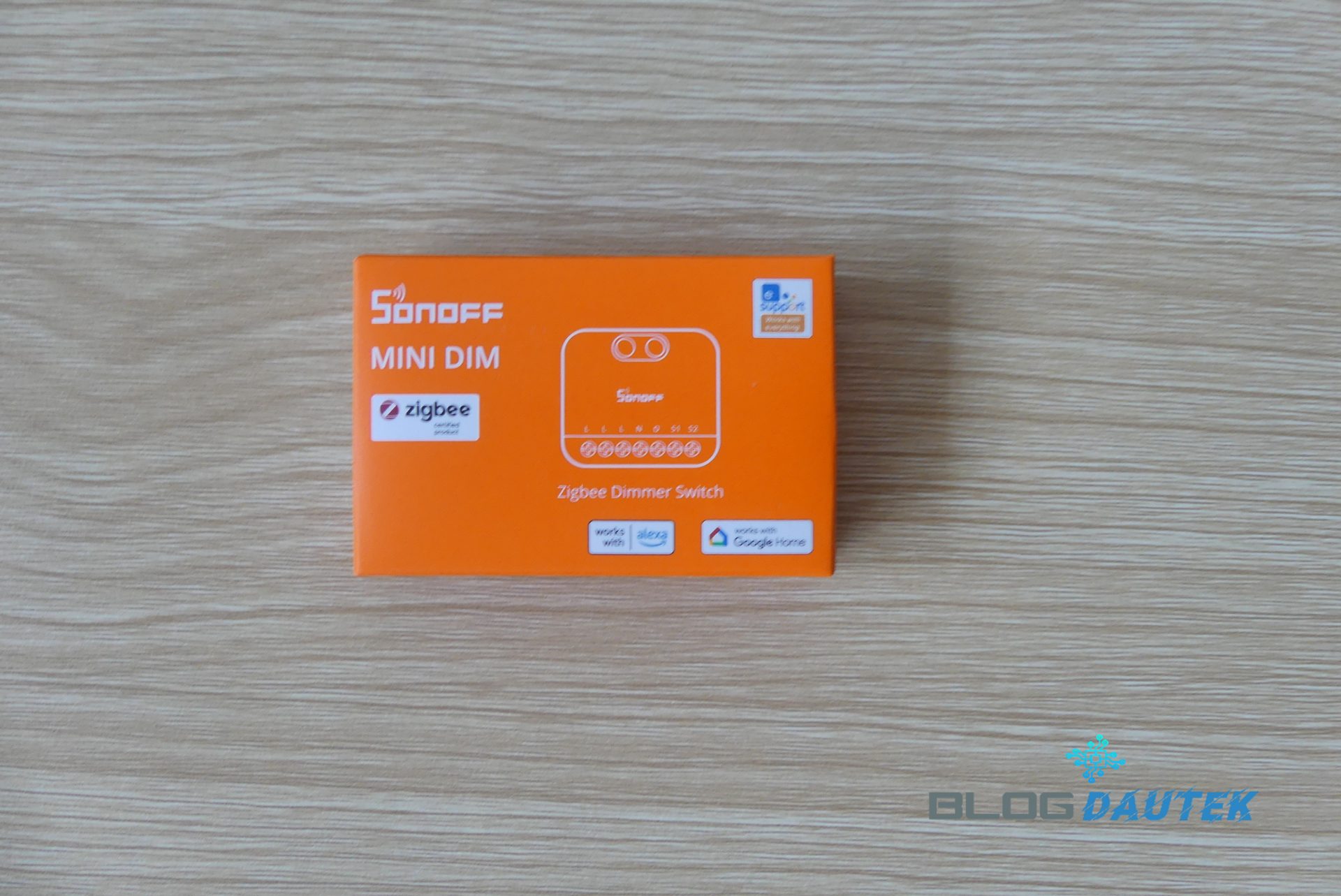

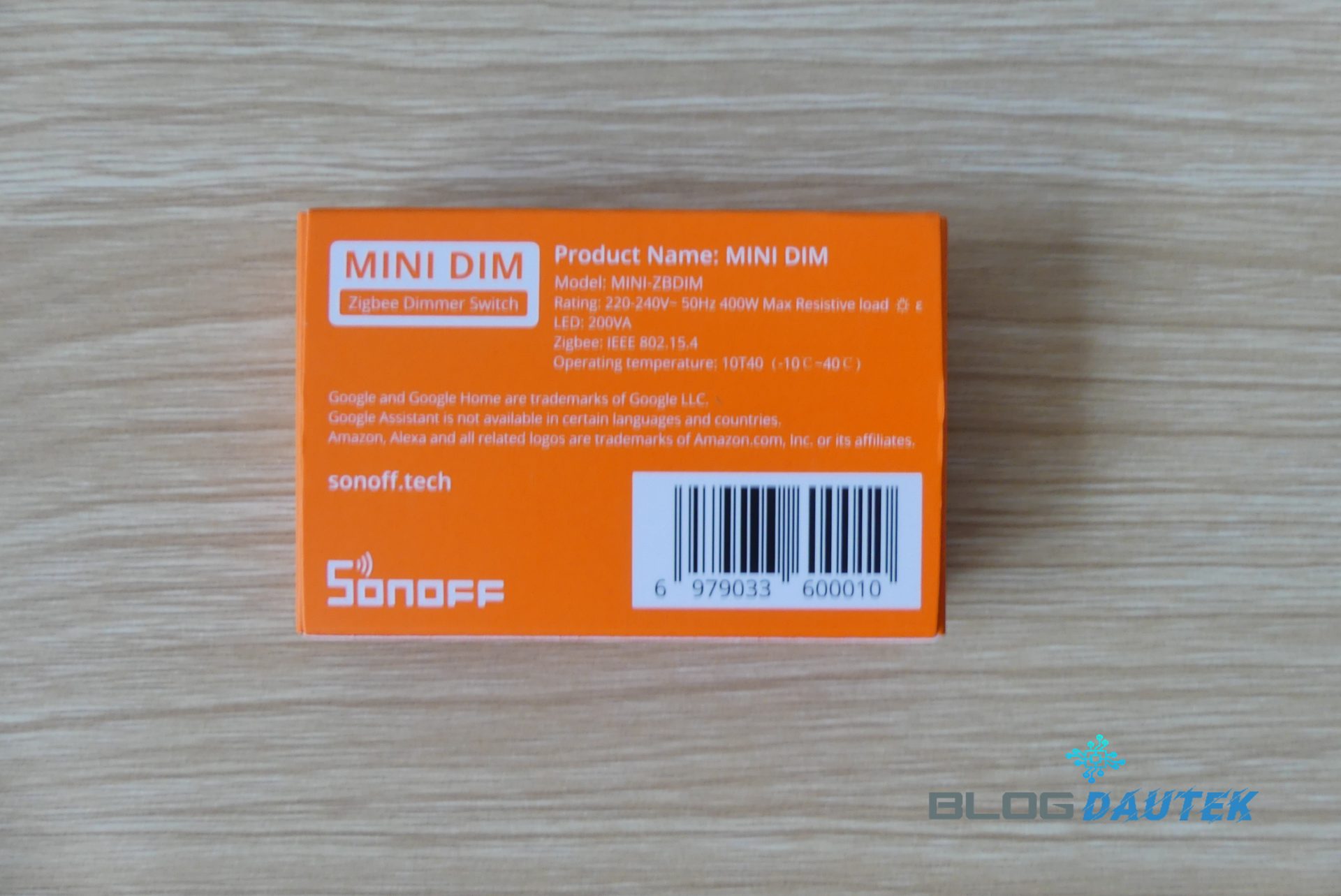

Sonoff Mini-ZBDIM Zigbee

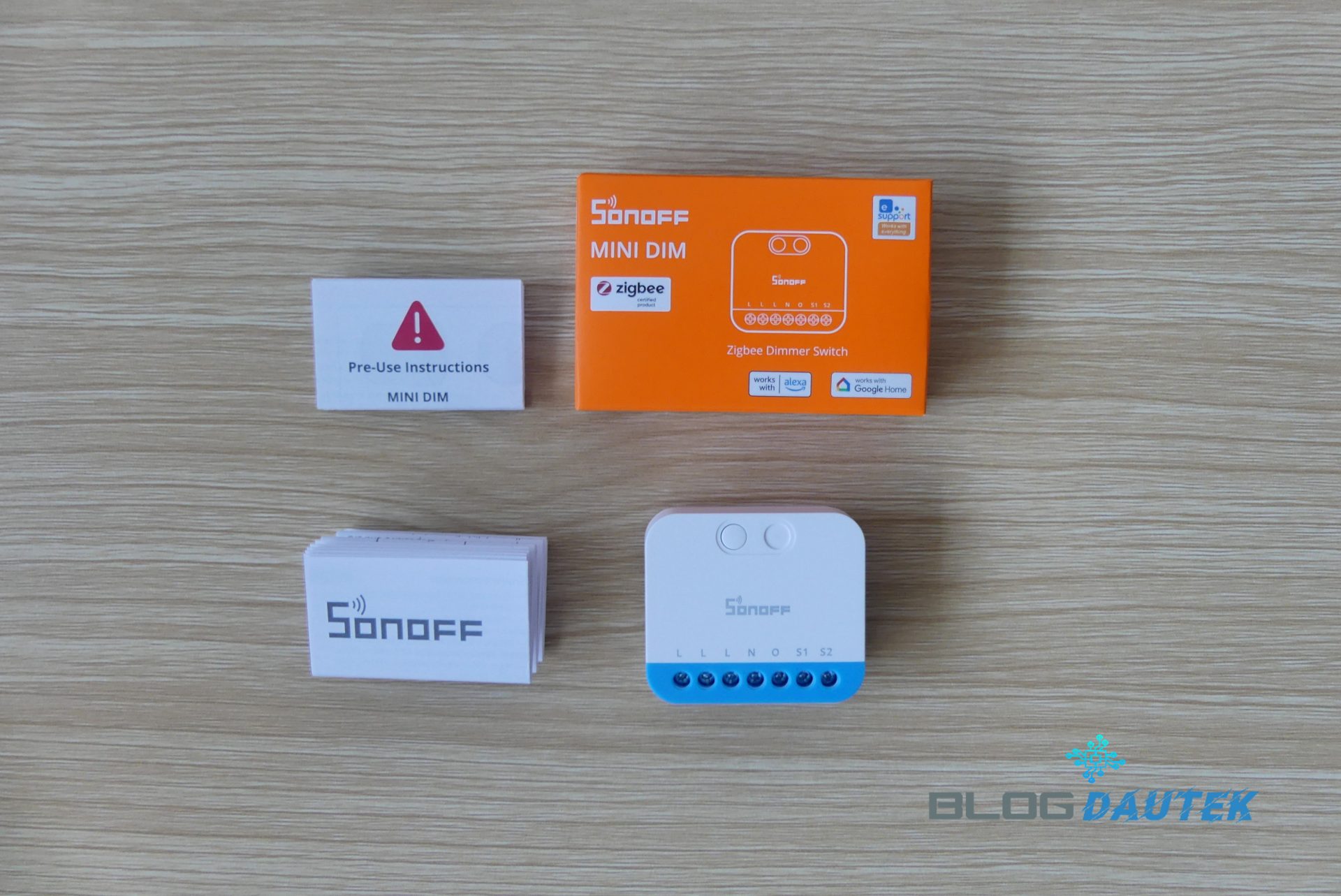

Nous venons de voir 3 modules double canaux, maintenant, passons aux 2 modules dimmer ou variateurs. Le premier est la version Zigbee.

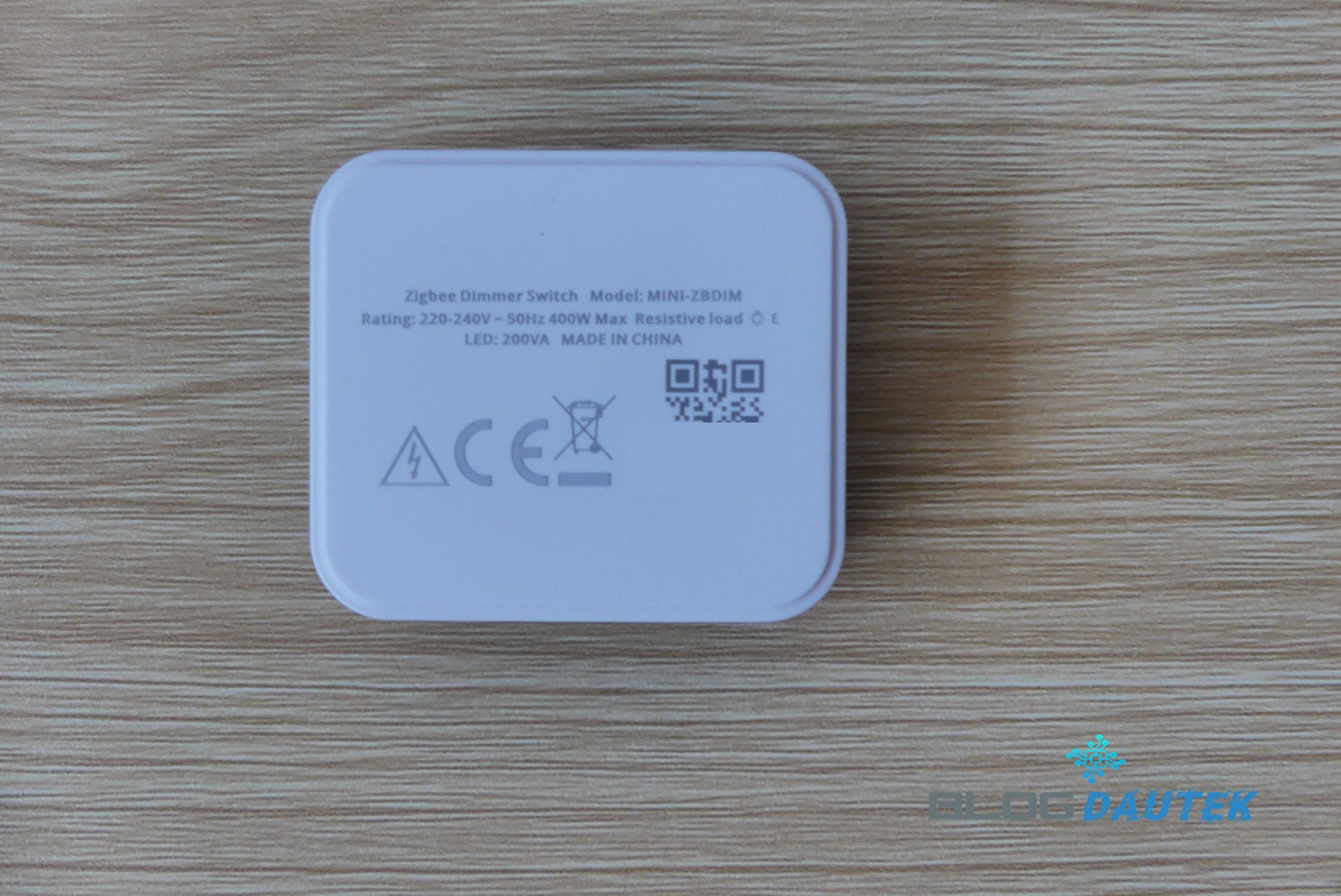

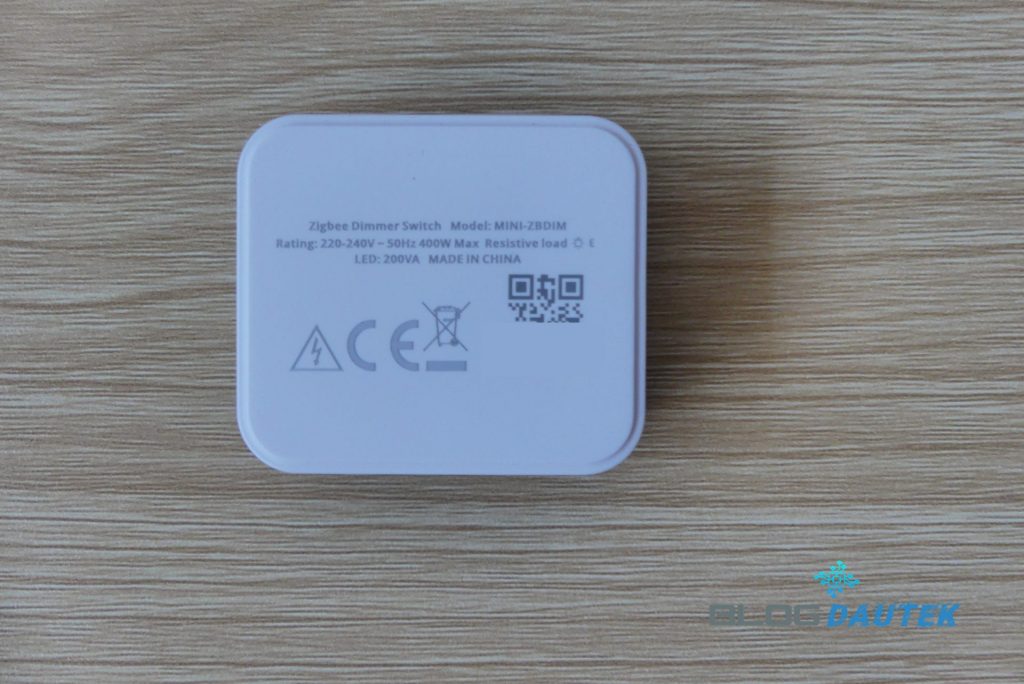

Sa couleur est bleu clair.

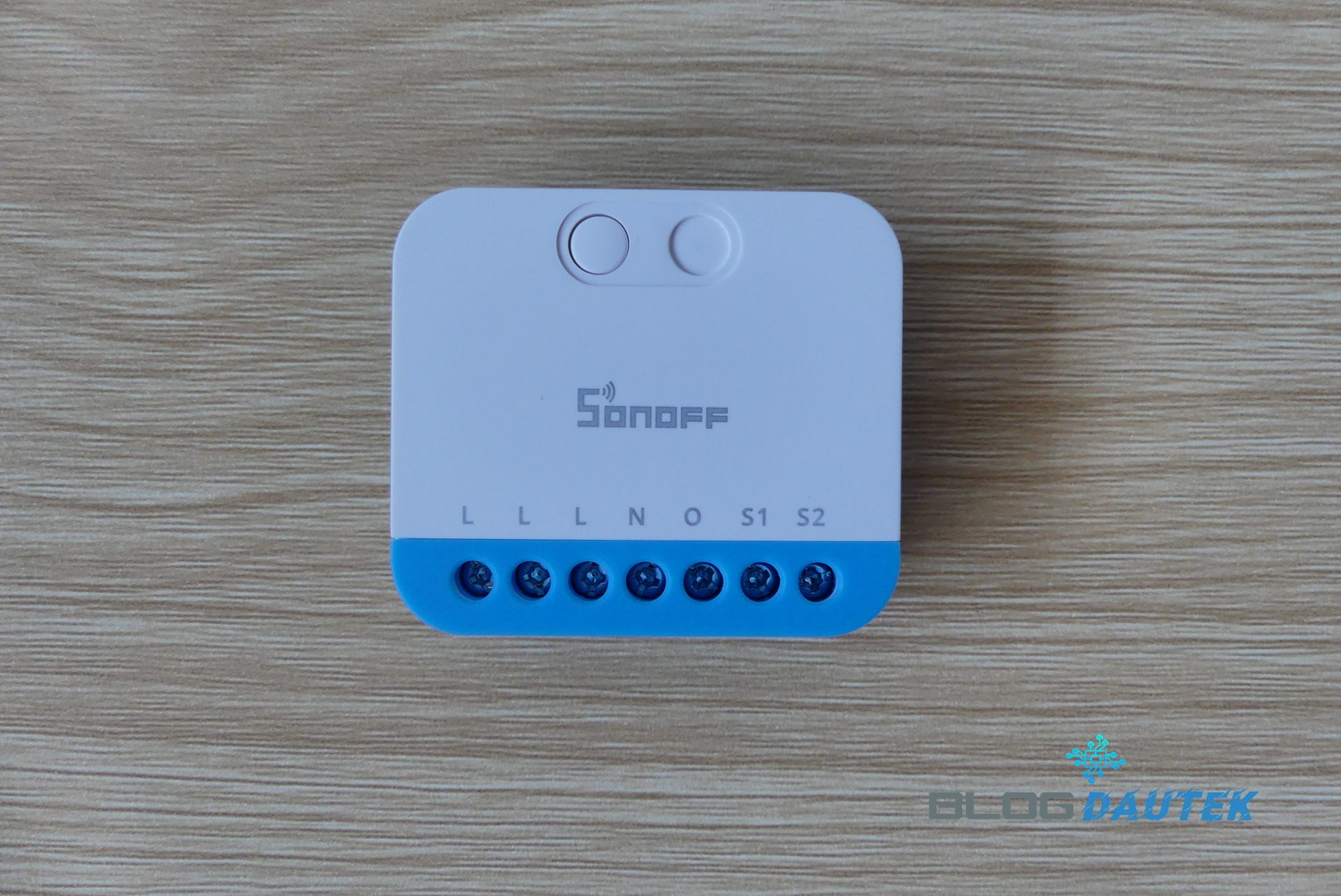

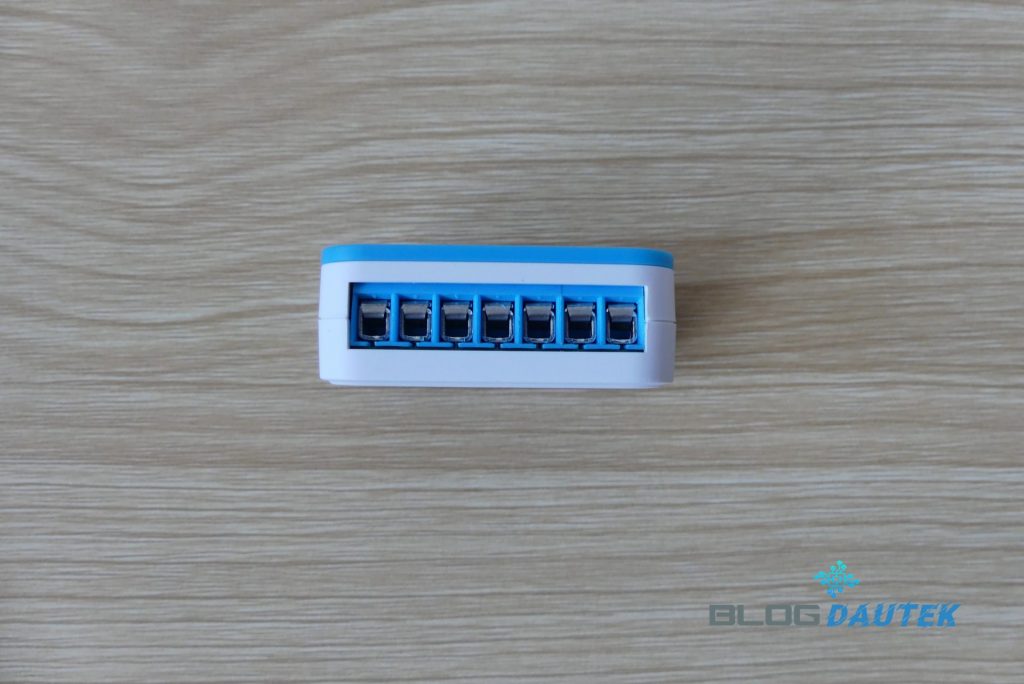

Pour cette version, le O fait son appariton, mais il faut le neutre pour ce module.

Caractéristiques

• Alimentation : 100‑240 V AC, 50/60 Hz
• Charge maximale : 2A
• Dimensions : 45 × 39.4 × 16.8 mm
• Poids net : 24.5 g
• Protocole : Zigbee 3.0
• Température fonctionnement : –10 °C à +40 °C

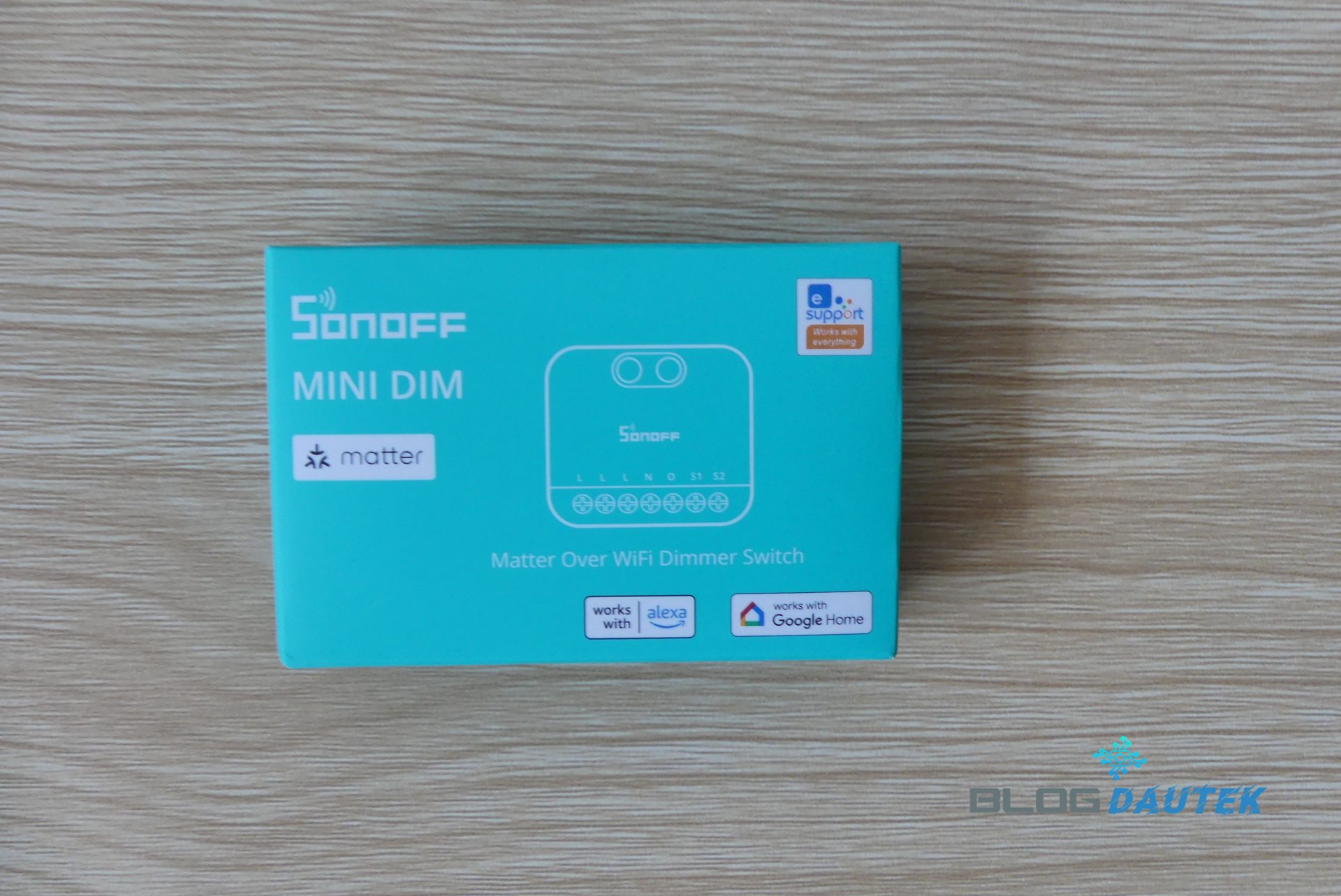

Module Mini-DIM Matter over Wifi

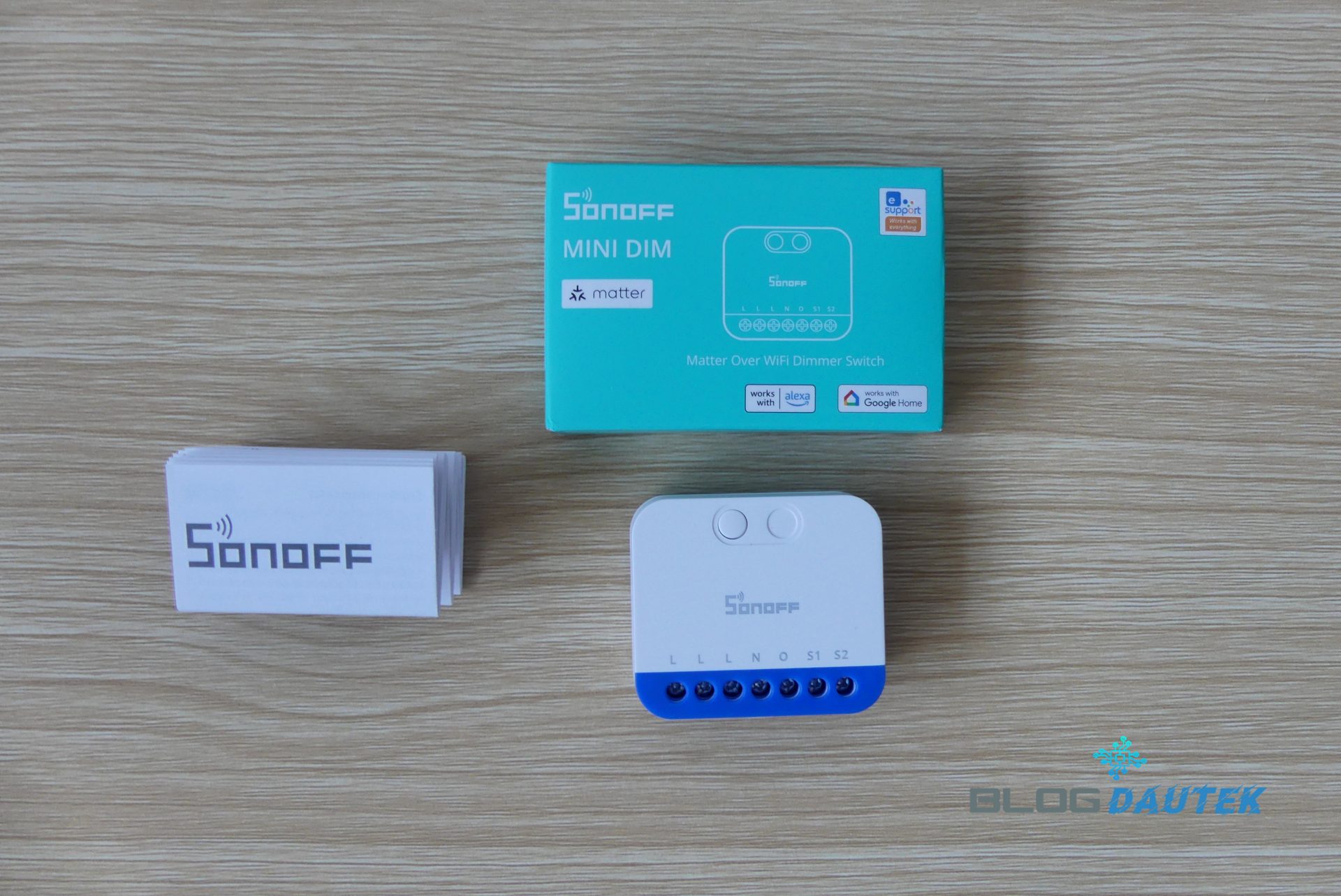

Enfin, le dernier module, qui est le même que celui d’avant mais en version Matter.

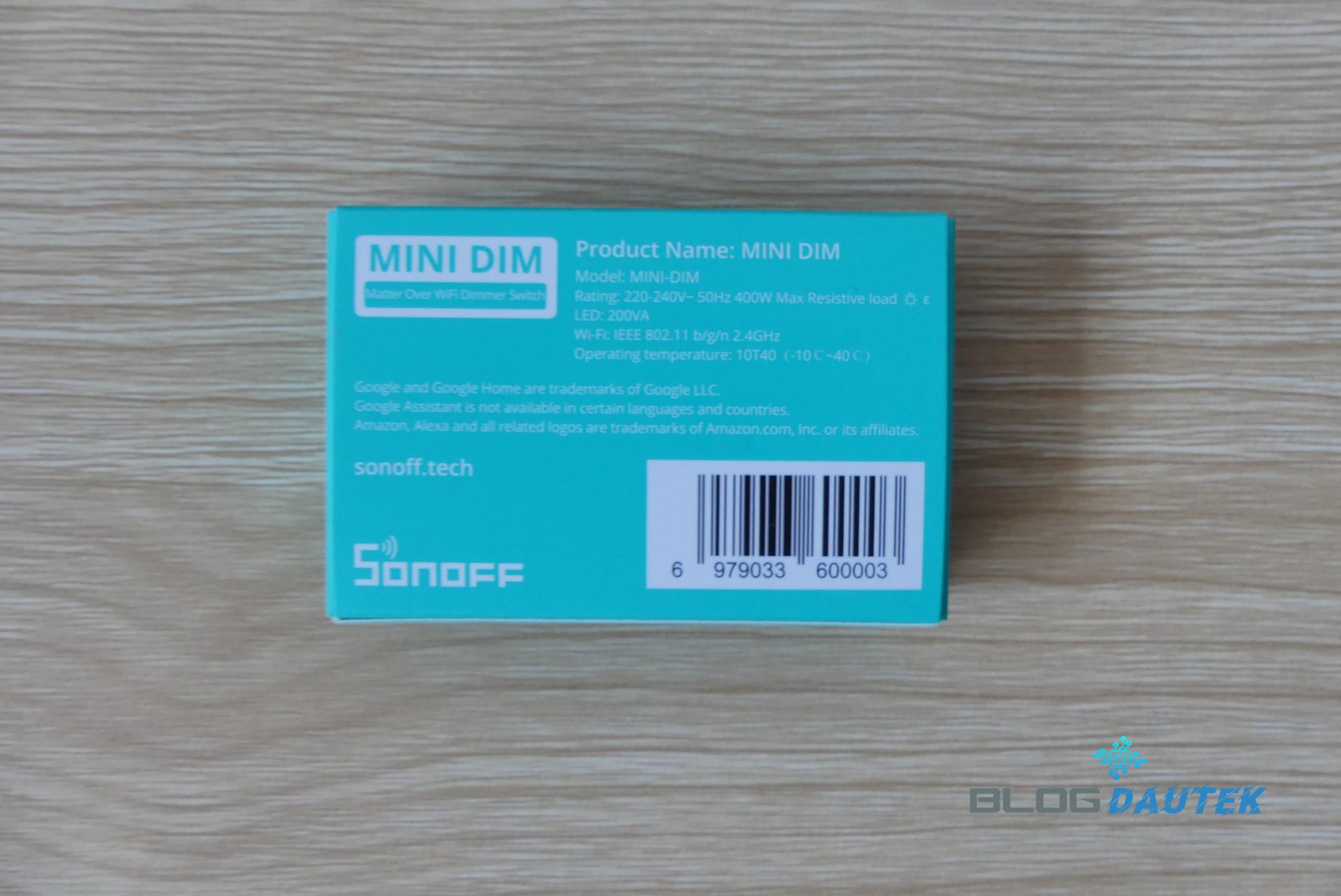

Sa couleur est bleu foncé.

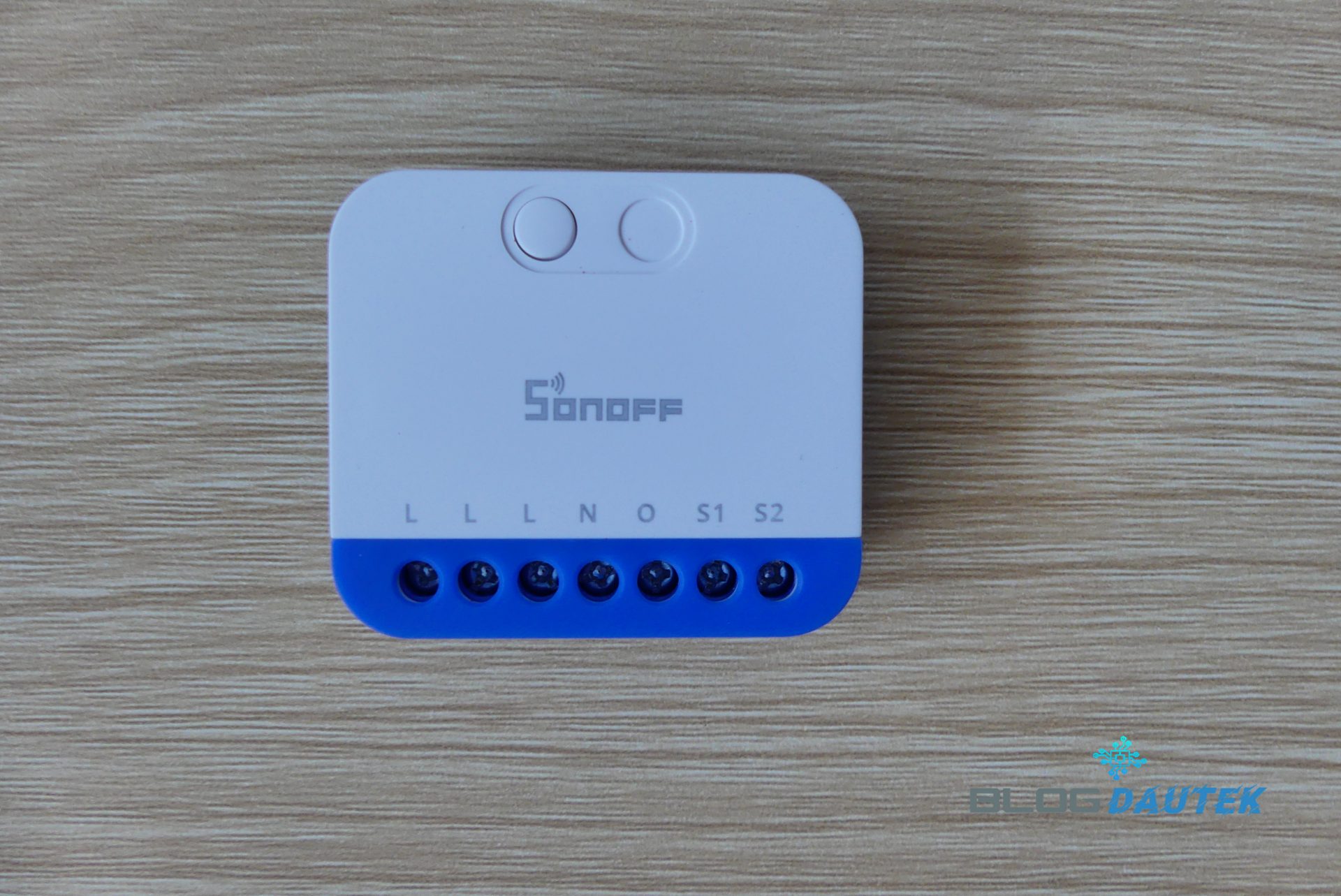

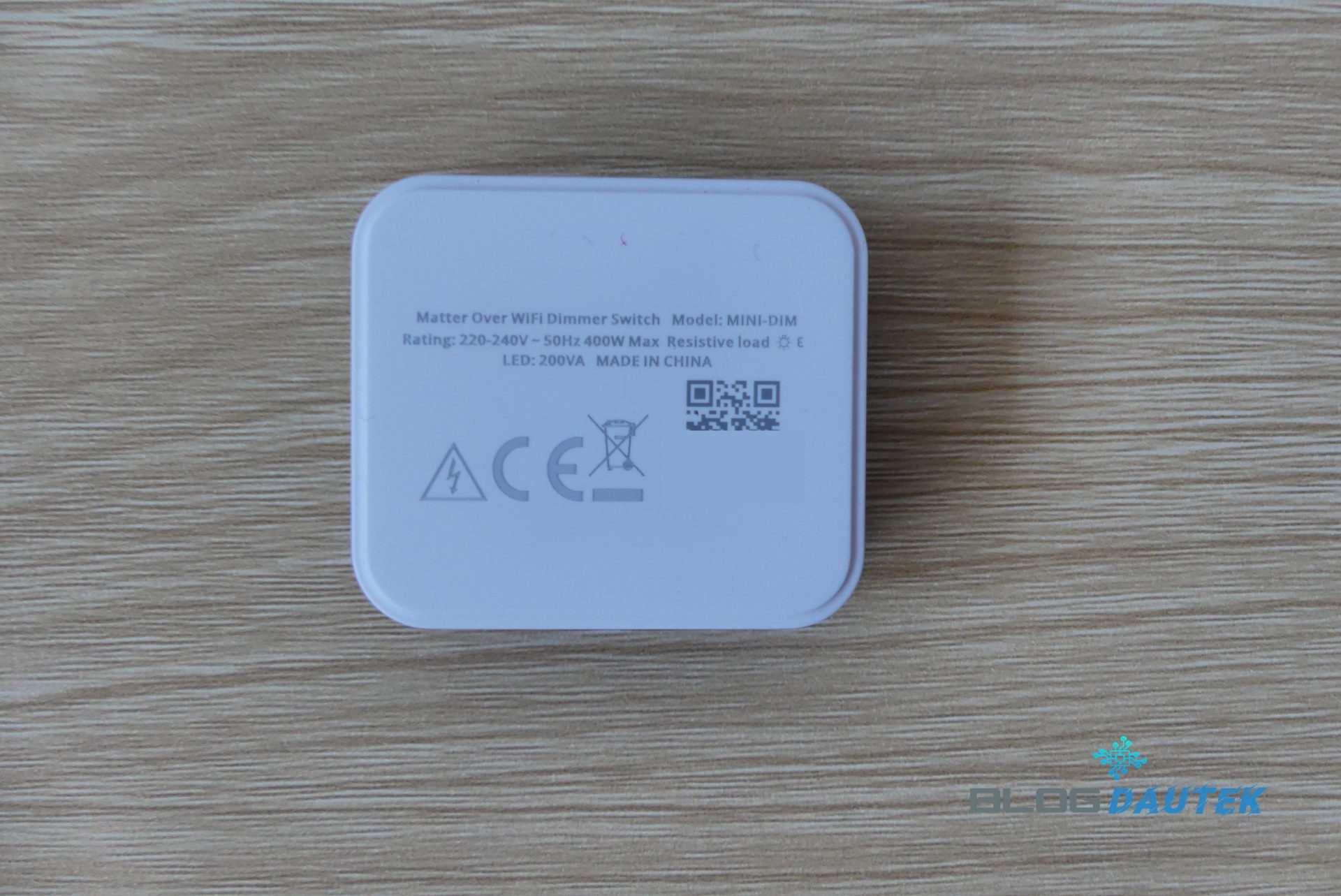

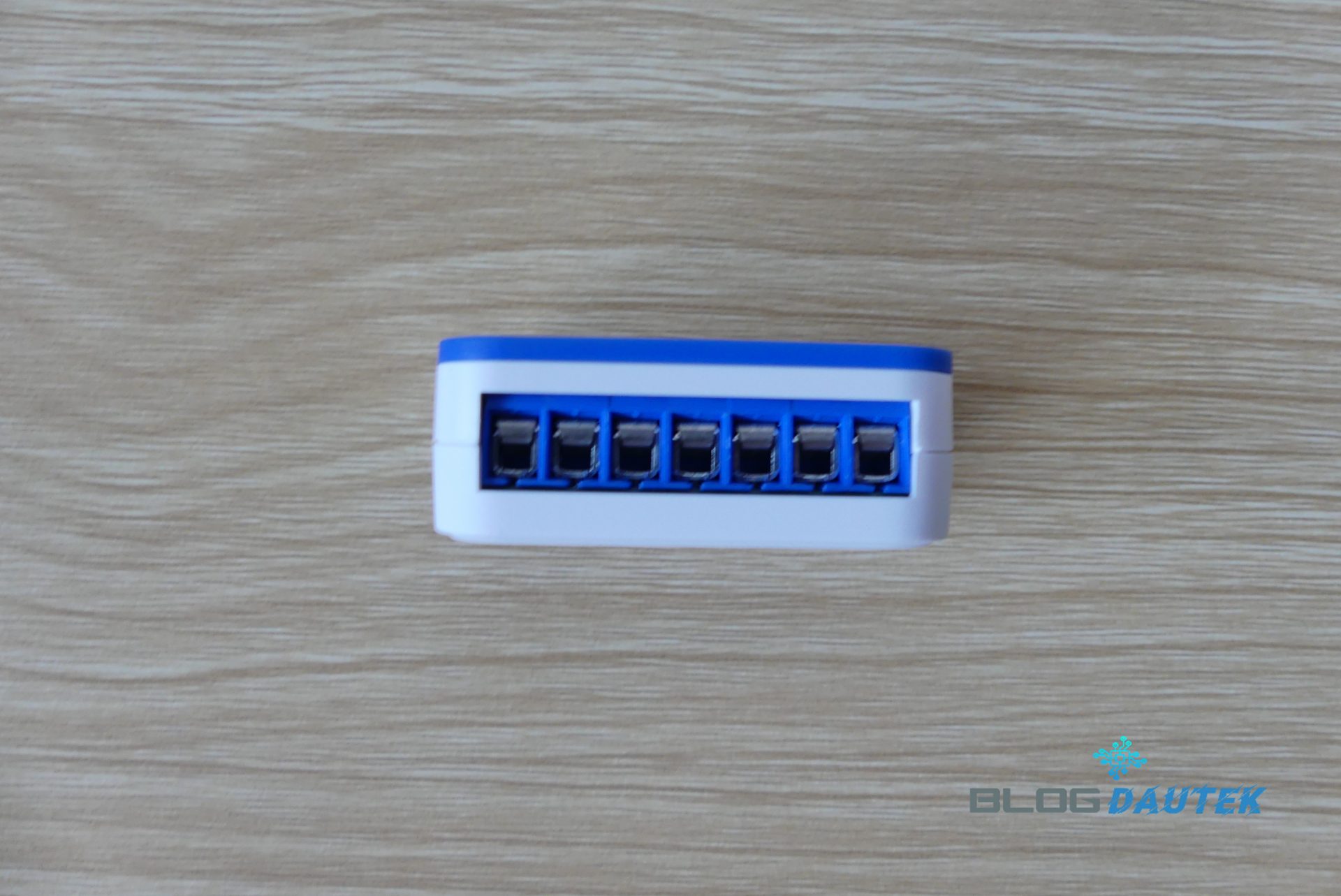

Les mêmes bornes que celui présenté juste avant.

Caractéristiques

• Alimentation : 100‑240 V AC, 50/60 Hz
• Charge maximale : 2A
• Dimensions : 45 × 39.4 × 16.8 mm
• Poids net : 24.5 g
• Protocole : Matter over Wifi
• Température fonctionnement : –10 °C à +40 °C

Mise en place des modules Sonoff Mini

Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

Retrouvez dessous, tous les câblages différents pour tous les modules.

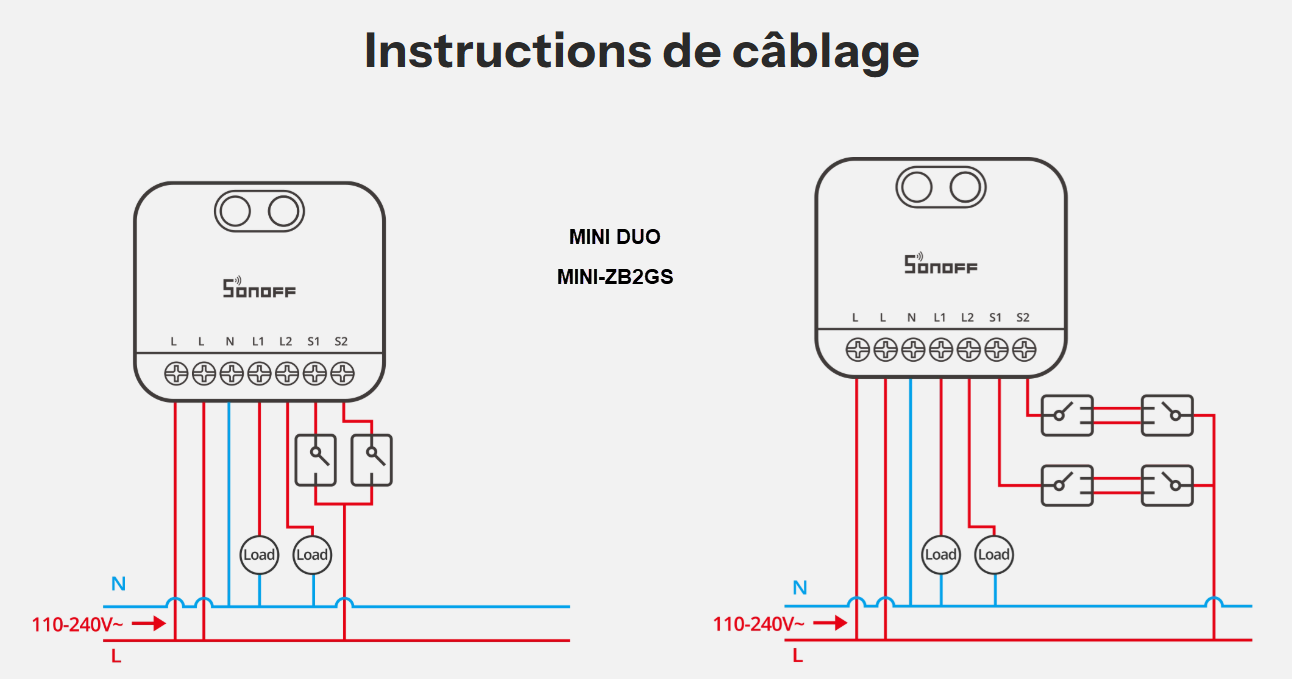

Module Mini-ZB2GS

Sonoff Mini-ZB2GS-L

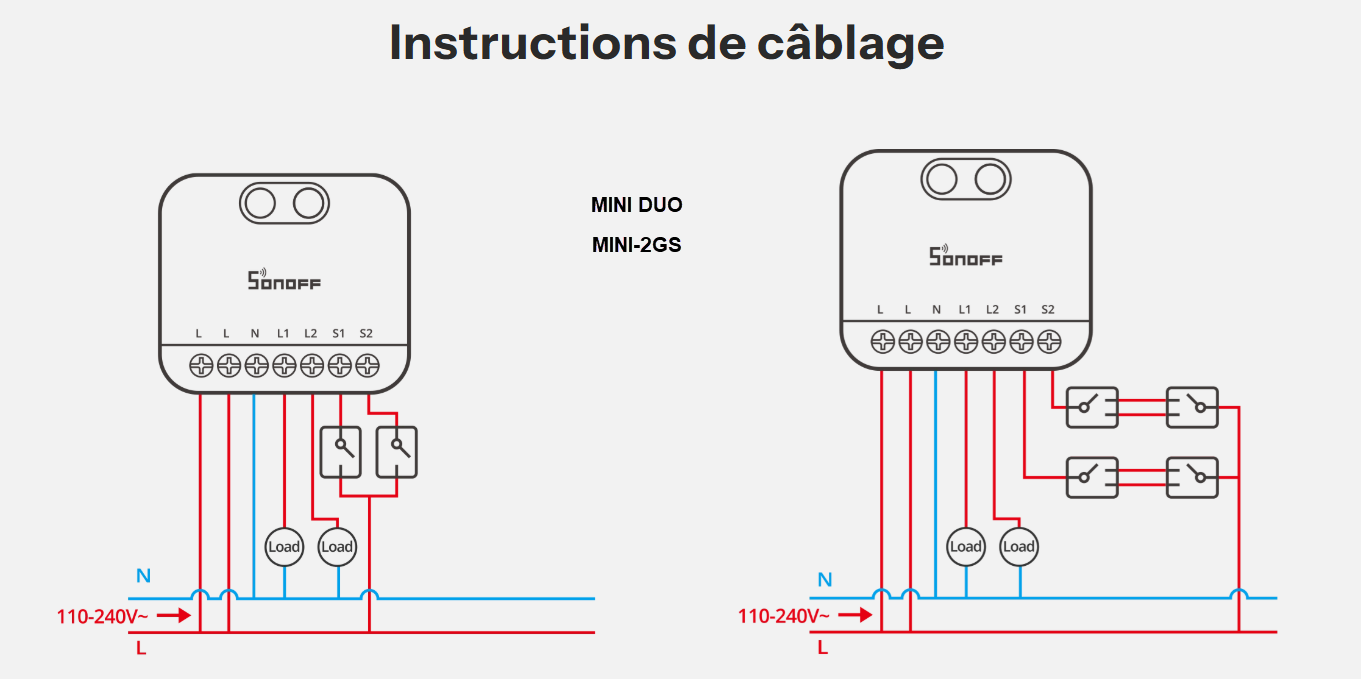

Module Mini-2GS

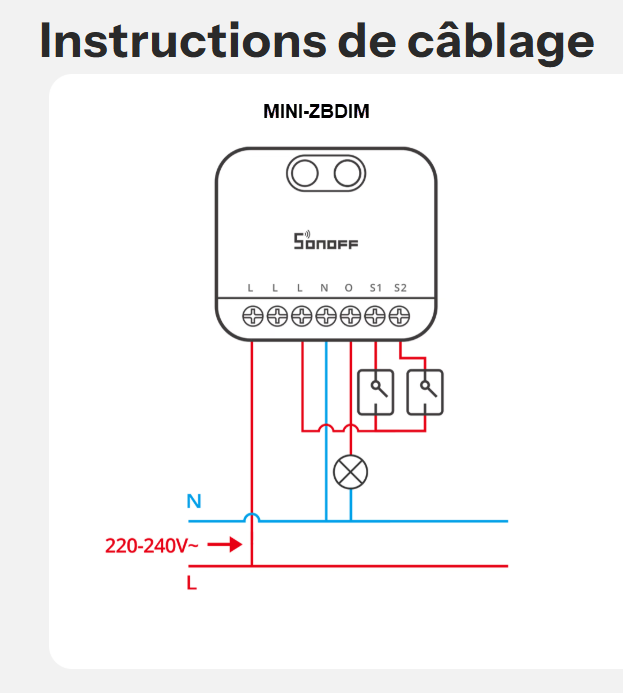

Sonoff Mini-ZBDIM

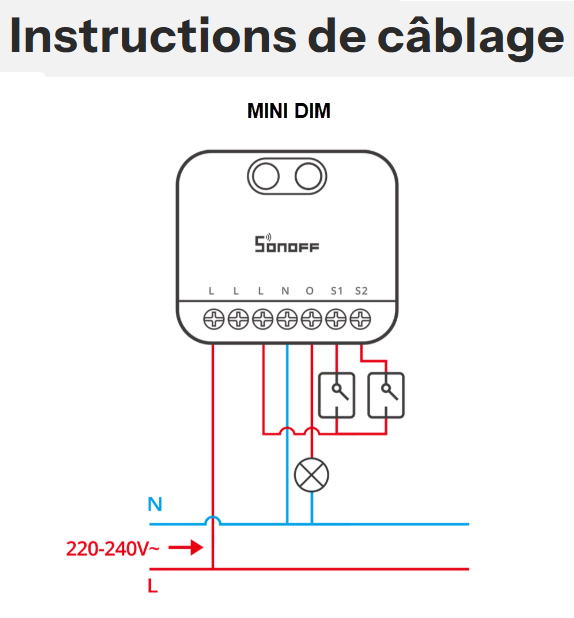

Module Mini-DIM

Intégration des modules Sonoff Mini

Module Mini-ZB2GS Zigbee

Configuration du module sur Ewelink

Pour configurer le module Sonoff Mini dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code au dos du module puis cliquez sur User Manuel pour accéder à la notice et sur Add Device pour commencer l’intégration.

Ensuite, branchez le module comme le schéma au dessus correspondant et cliquez sur Next. Appuyer 5 secondes sur le bouton d’appairage et cliquez à nouveau sur Next. Puis, si la LED bleu clignote sur le module, cliquez sur Yes.

Maintenant, sélectionnez votre hub Zigbee, pour ma part le hub Sonoff et cliquez sur Suivant. le module s’installe et en bas de la page du hub, vous retrouvez le module que vous pouvez actionner.

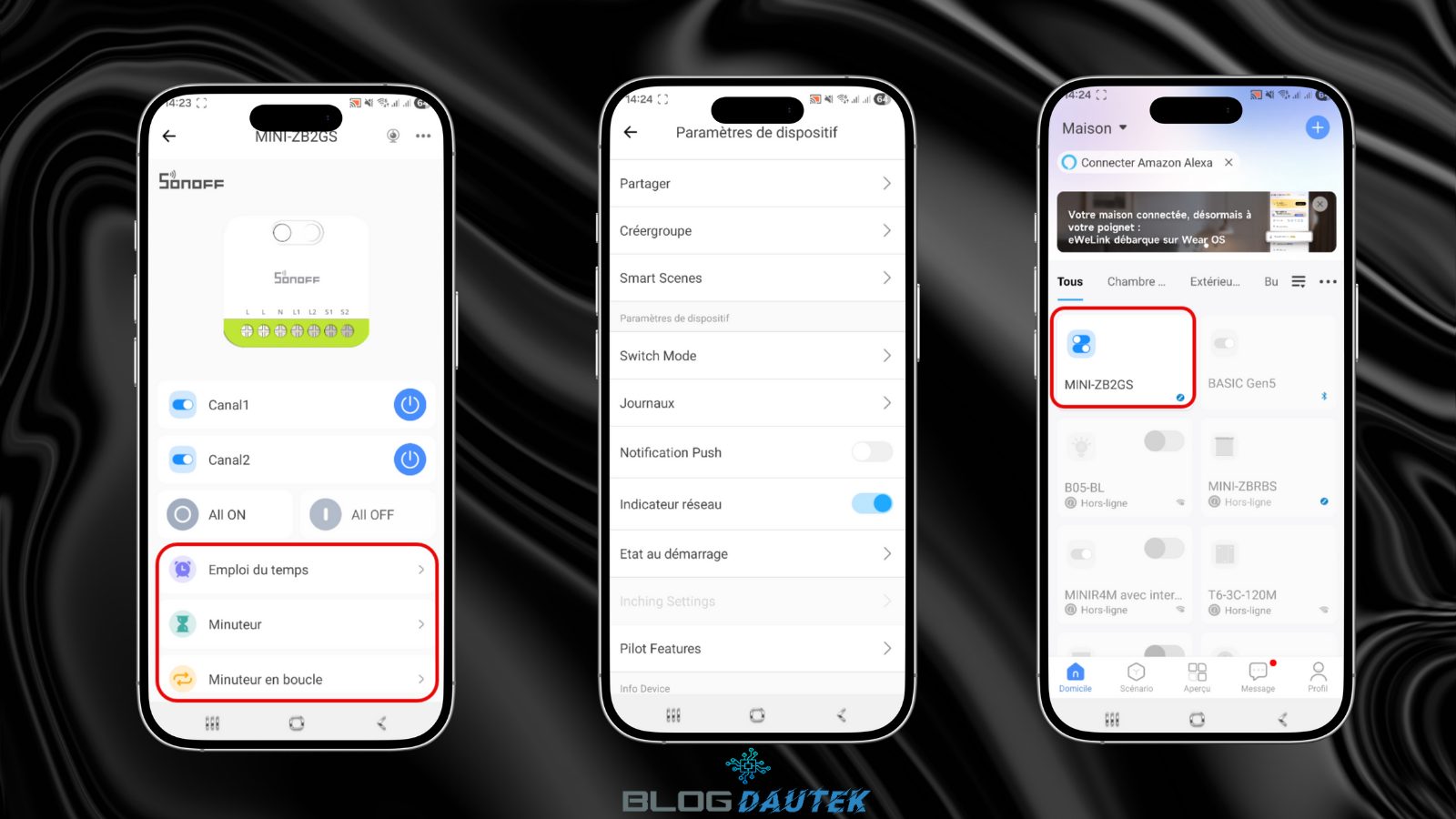

Cliquez dessus pour y accéder et on retrouve le module, avec, les boutons pour allumer ou éteindre, en même temps ou séparément. Vous voyez également les accès pour la programmations ou les paramètres.

Intégration du module sur Home Assistant

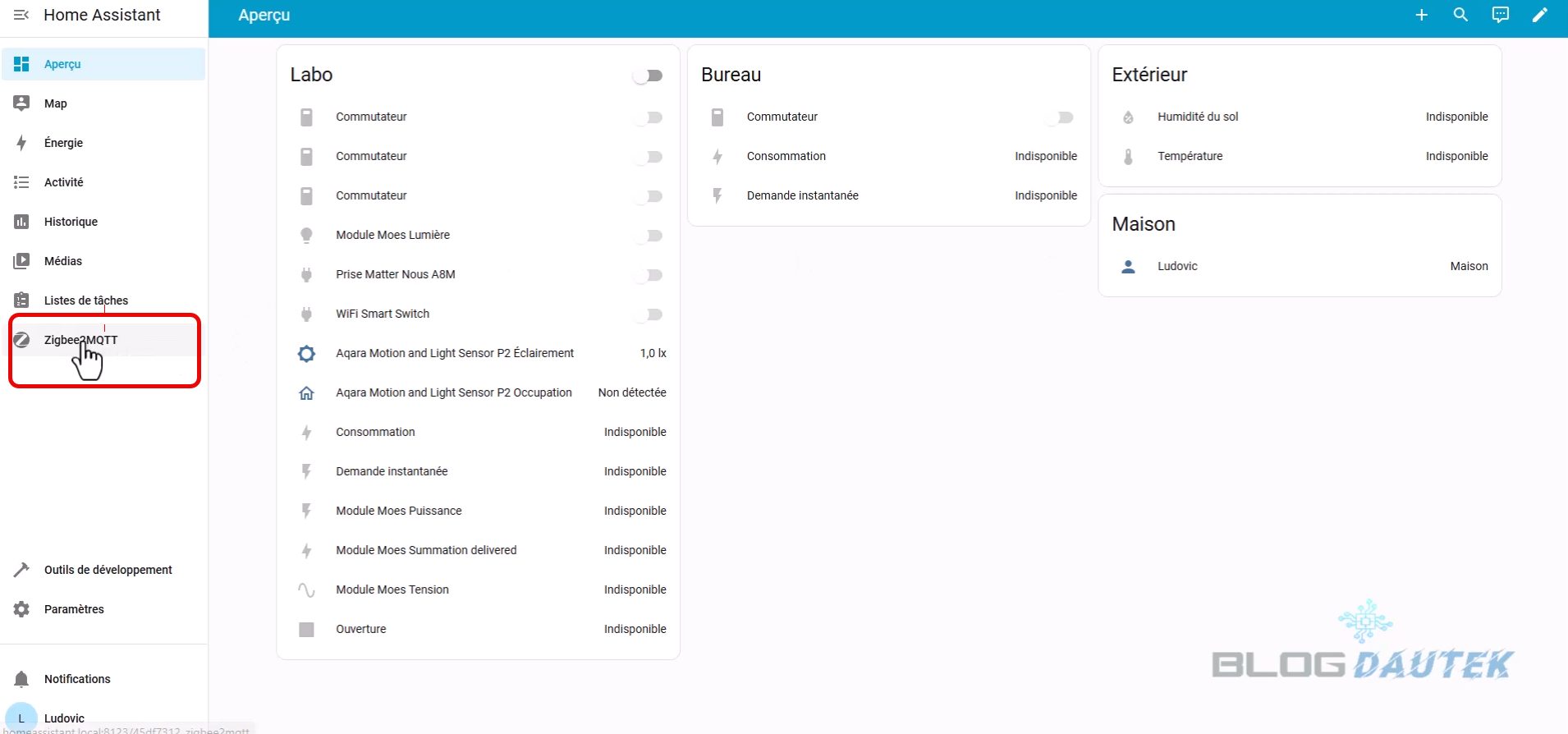

Pour configurer le module sur Home Assistant, cliquez sur Zigbee2MQTT.

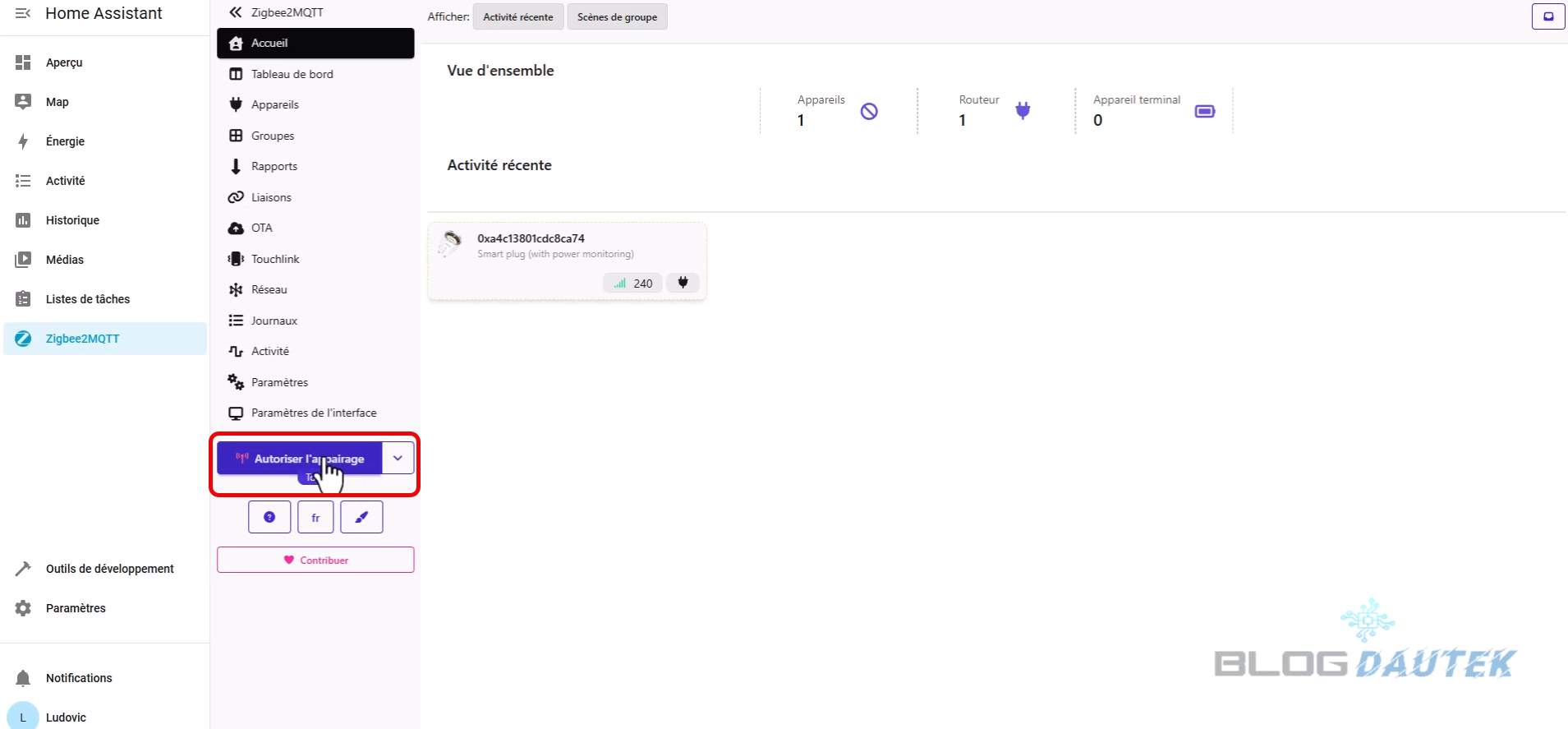

Maintenant, cliquez sur Autorisez l’appairage.

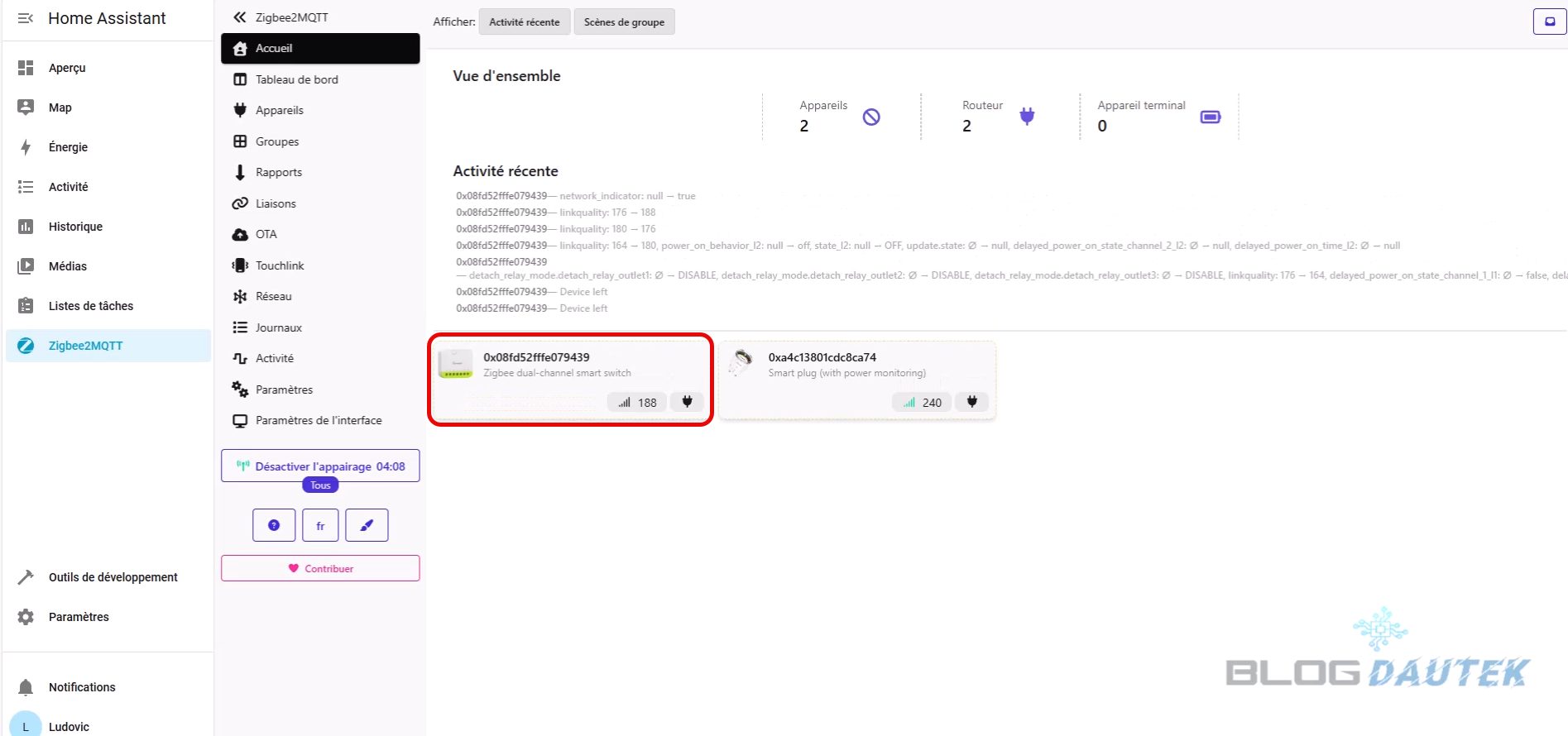

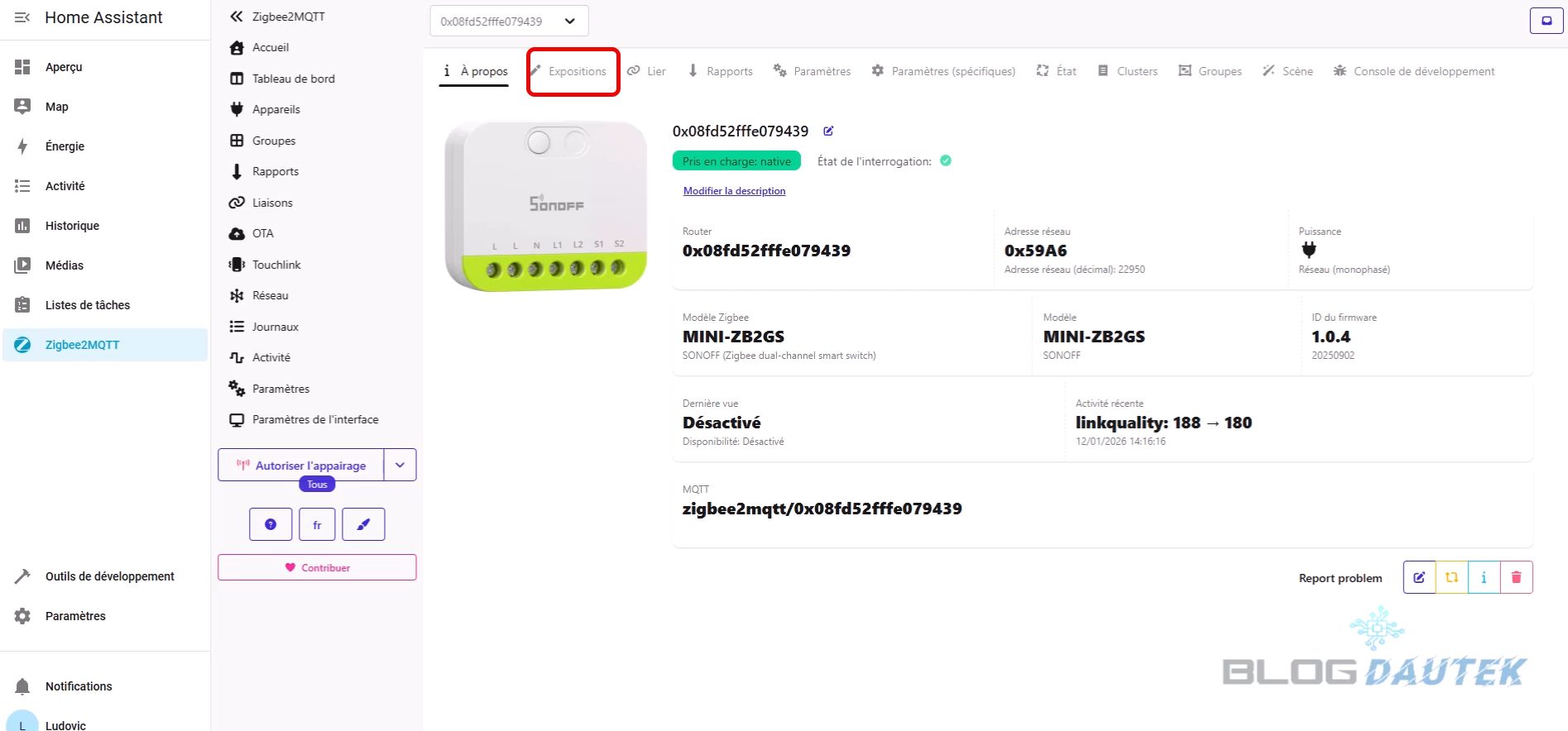

Cliquez sur le module.

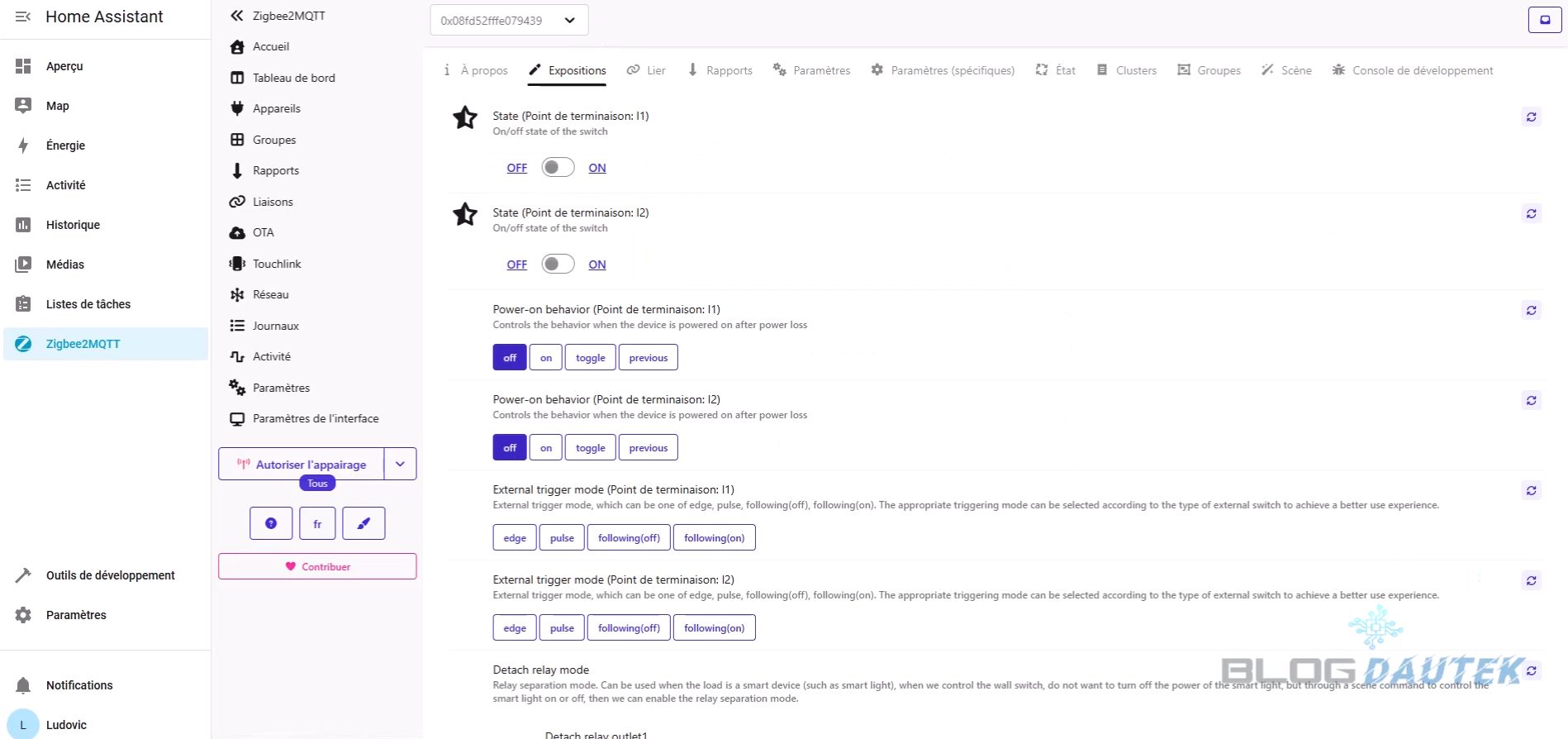

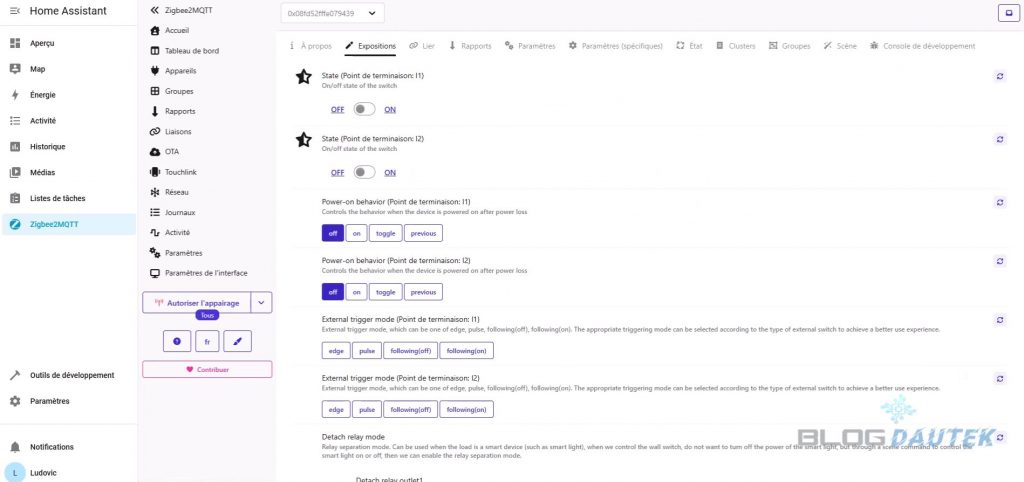

Maintenant, vous voyez le module, cliquez sur Expositions pour voir tous les paramètres.

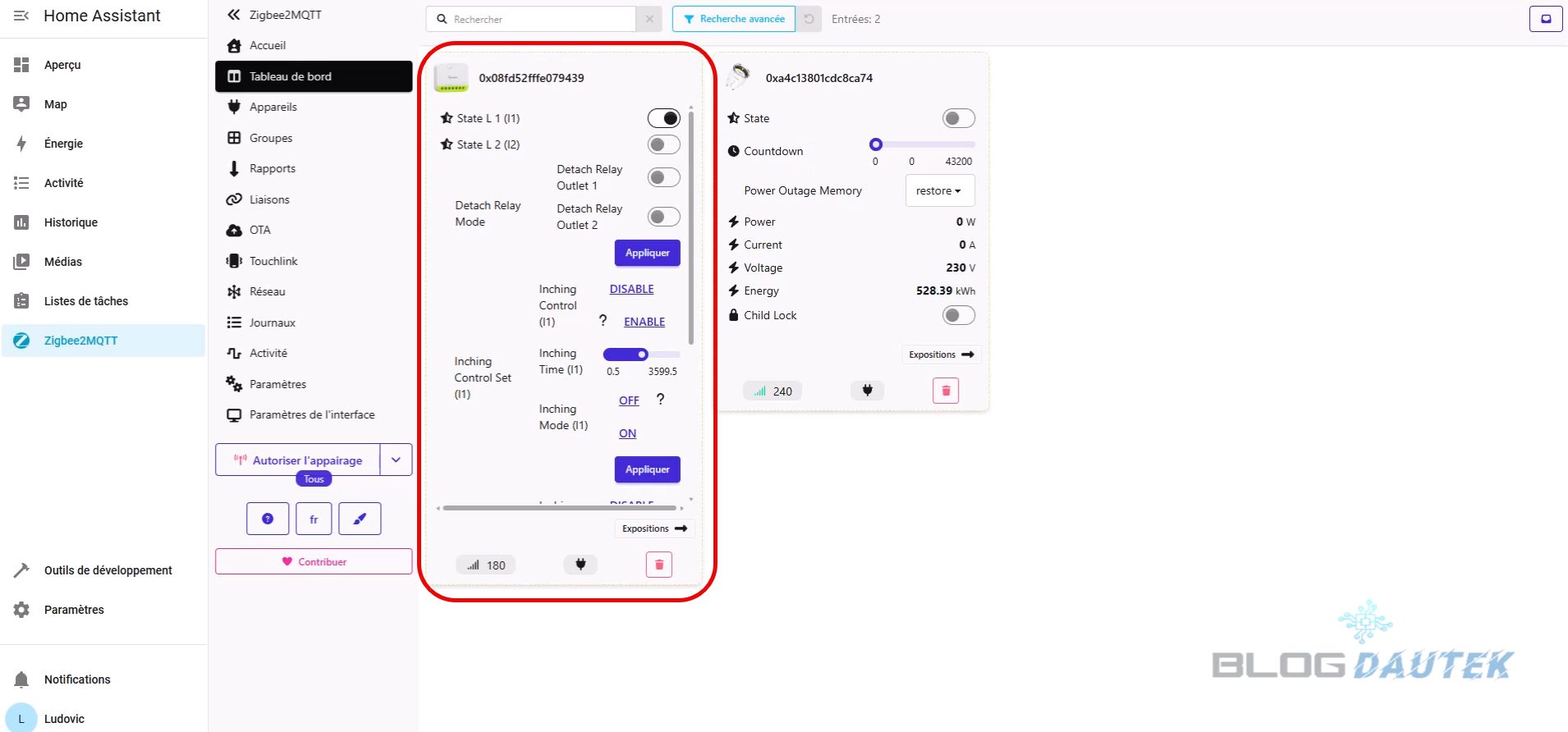

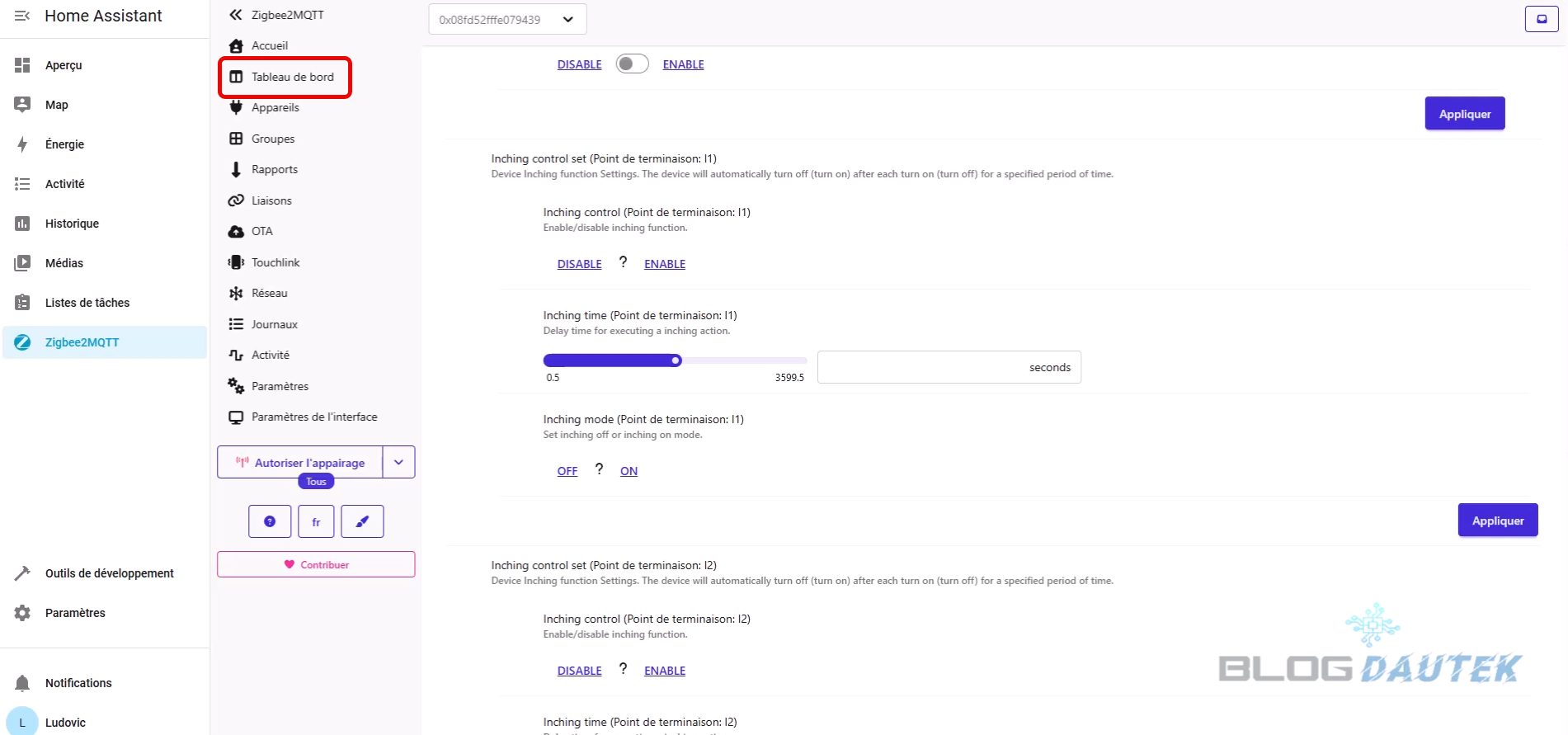

Ensuite, regardez les différents paramètres, puis, cliquez sur Tableau de bord.

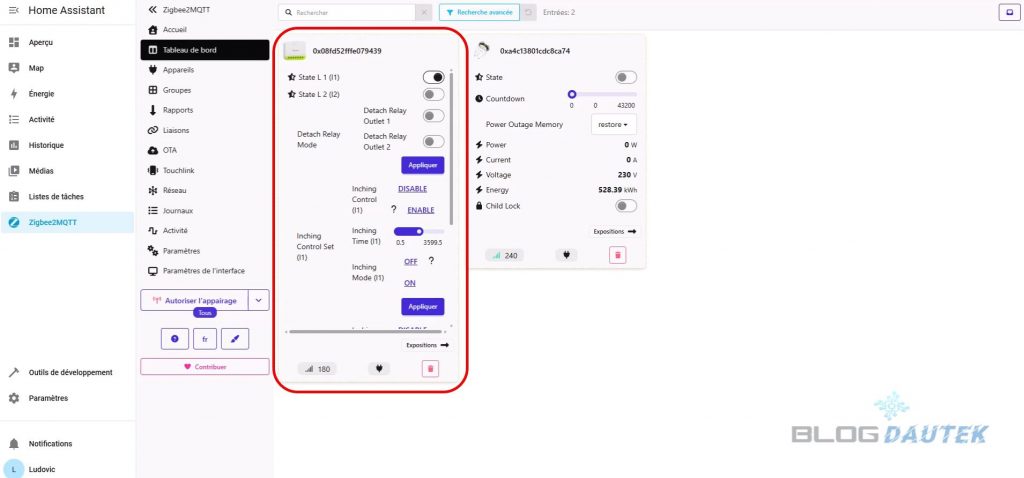

Enfin, vous pouvez actionner le module sur les 2 canaux.

Configuration du module sur Jeedom

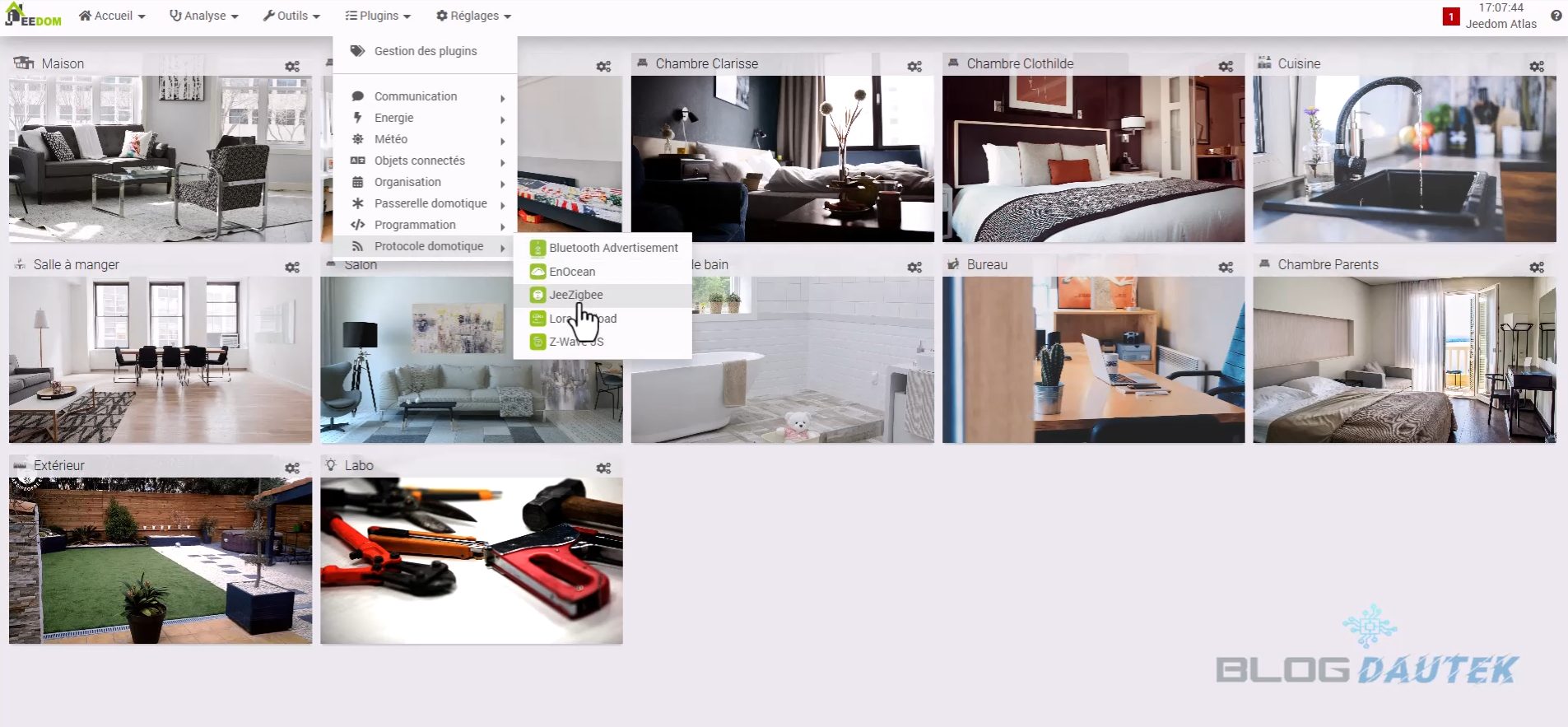

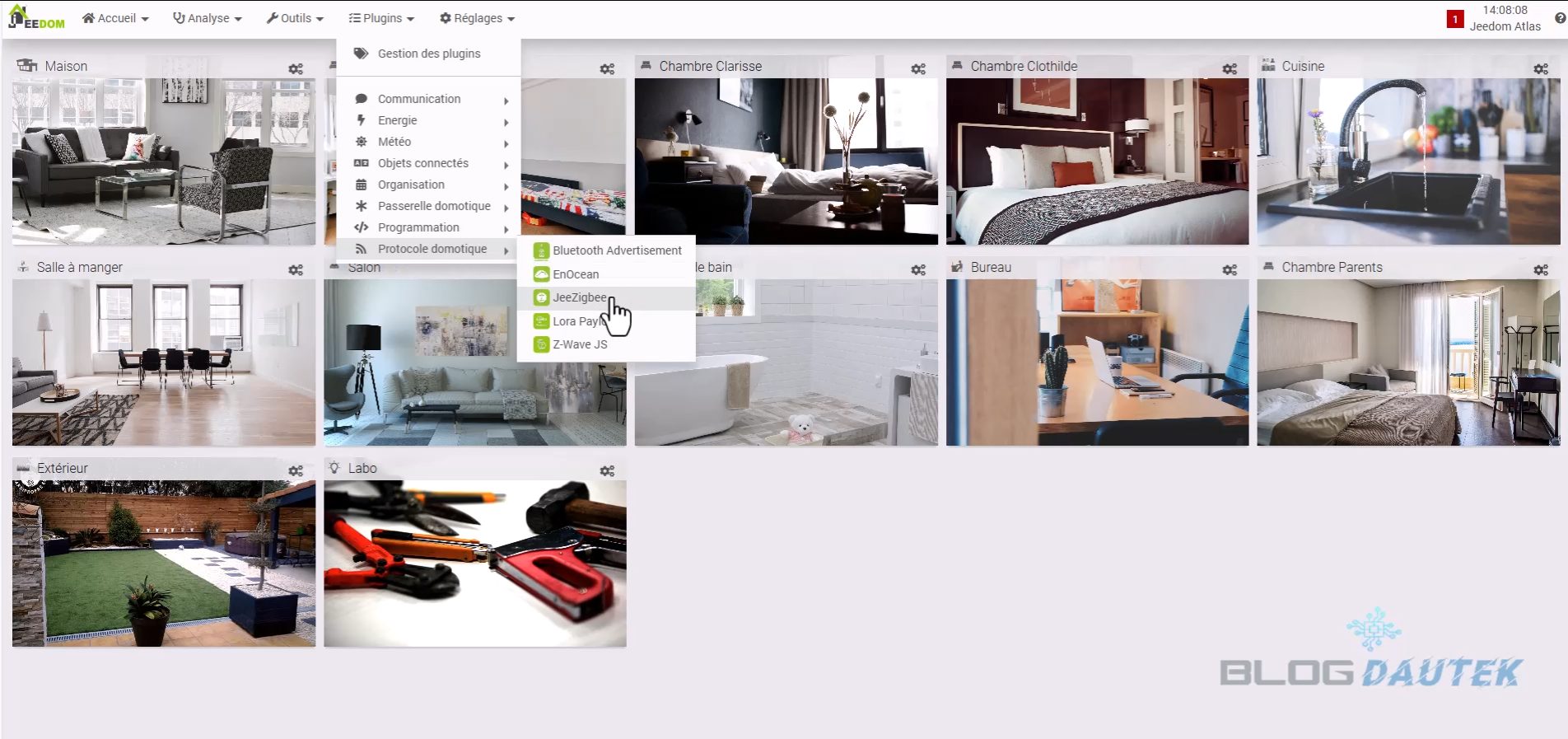

Enfin, terminons le configuration de ce module avec Jeedom. Pour cela, allez sur Plugins puis Protocole domotique puis JeeZigbee.

Maintenant, cliquez sur Activez inclusion puis sur OK.

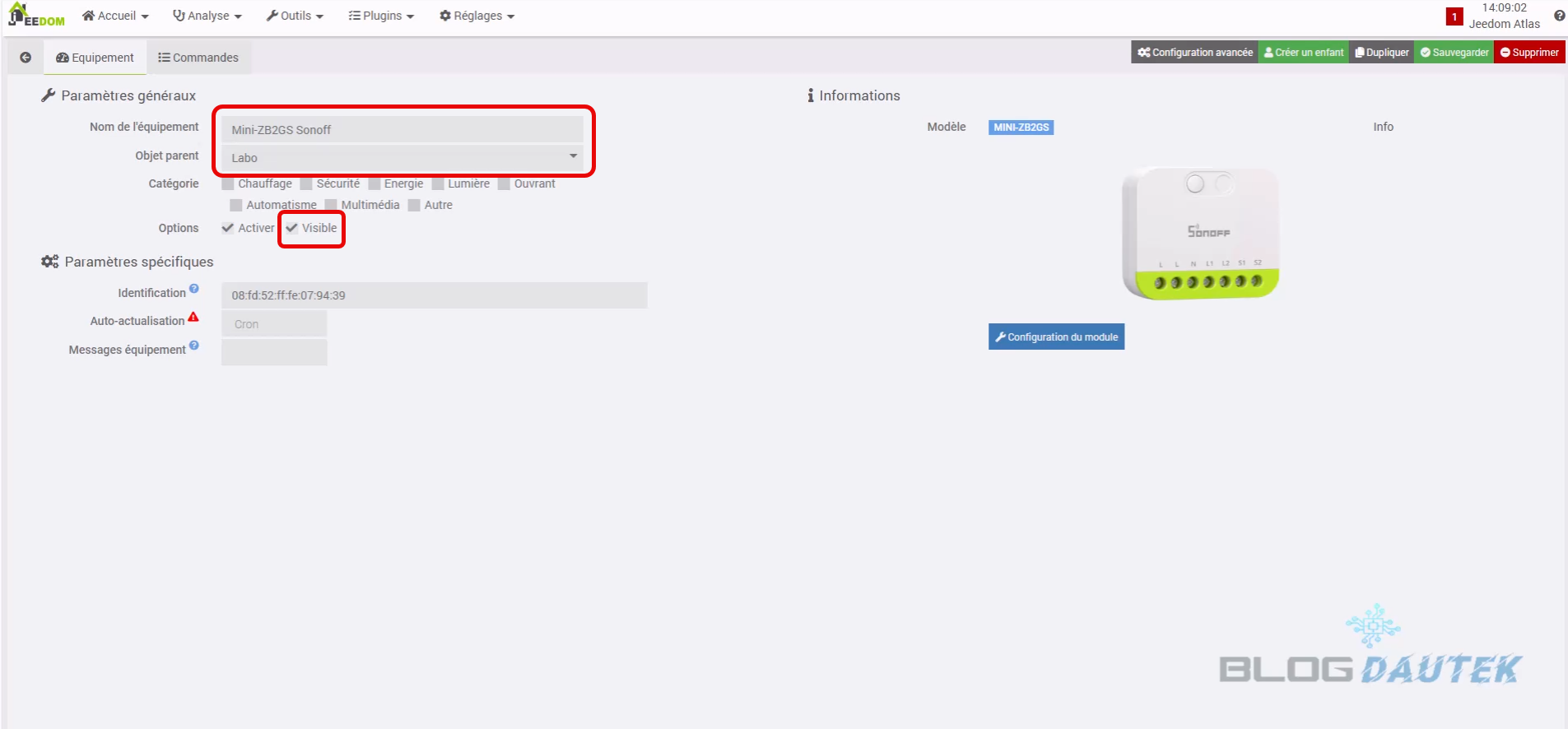

Mettez le nom et la pièce que vous souhaitez.

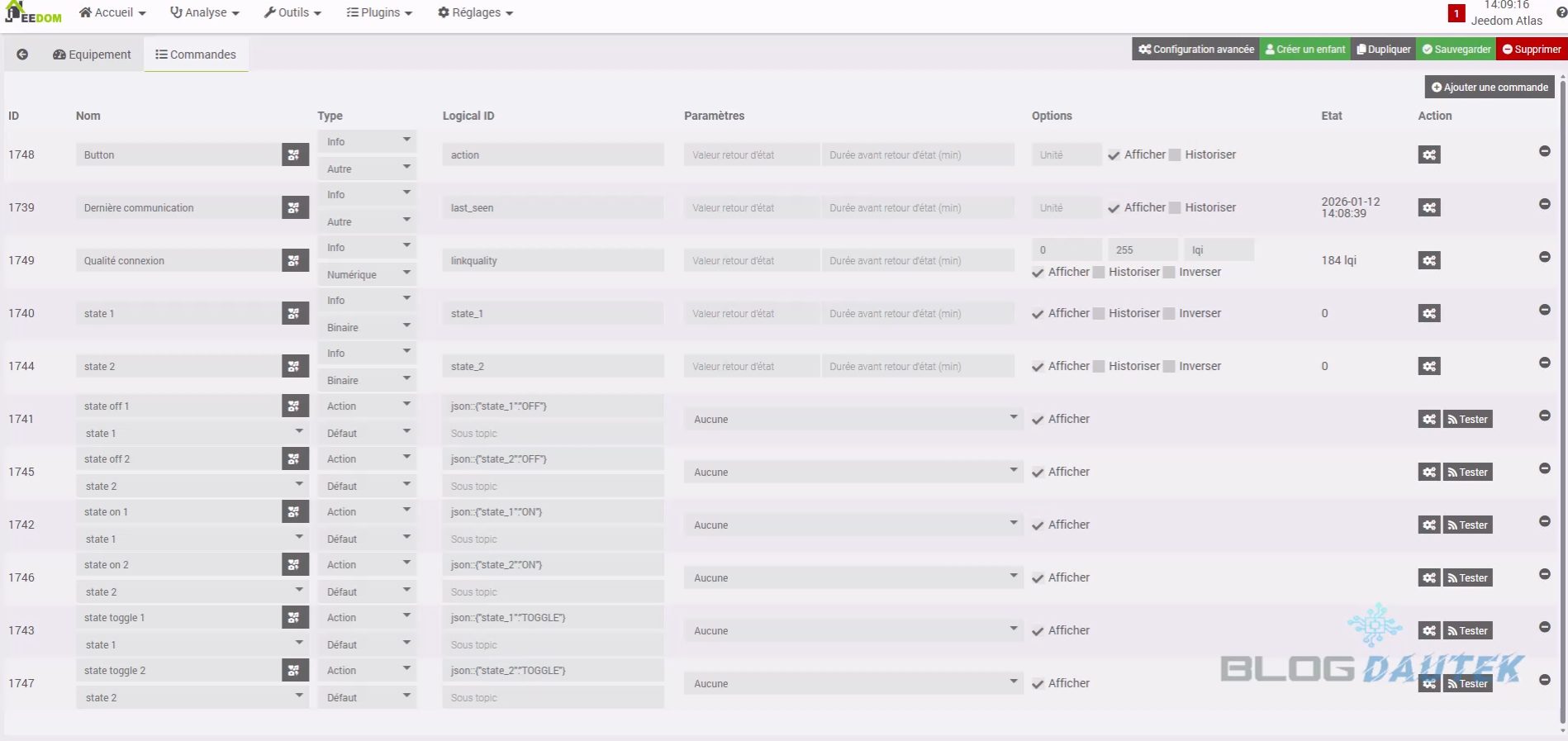

Maintenant, sur l’onglet Commandes, on aperçoit les différents paramètres.

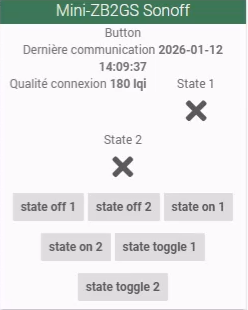

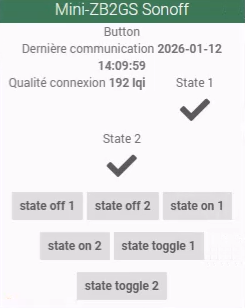

Enfin, dans l’emplacement du module, on retrouve les différentes fonctionnalités.

Module Mini-ZB2GS-L Zigbee

Configuration du module sur Ewelink

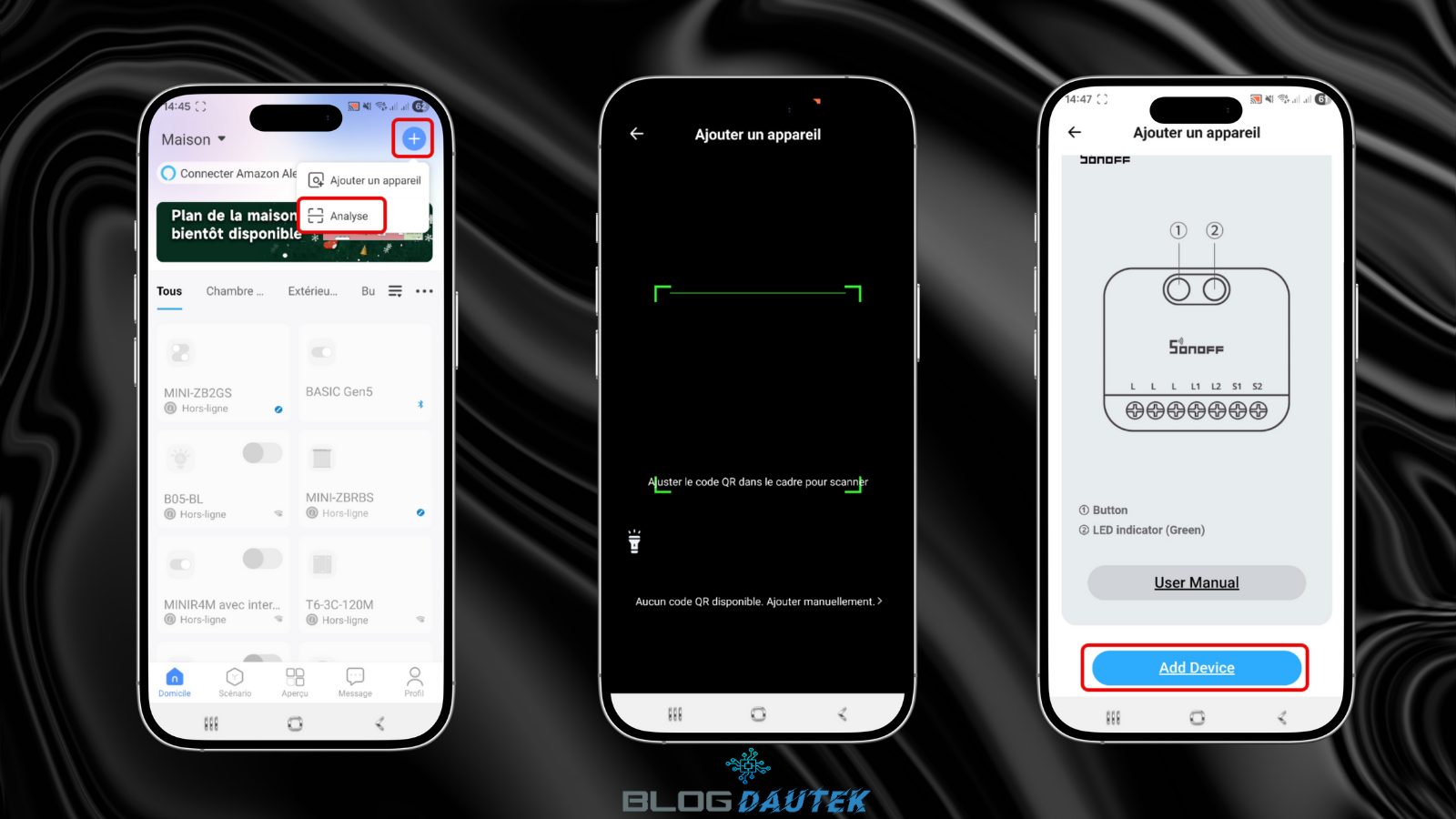

Comme pour le module précédent, l’intégration est la même. Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Cliquez sur Add Device pour commencer l’intégration.

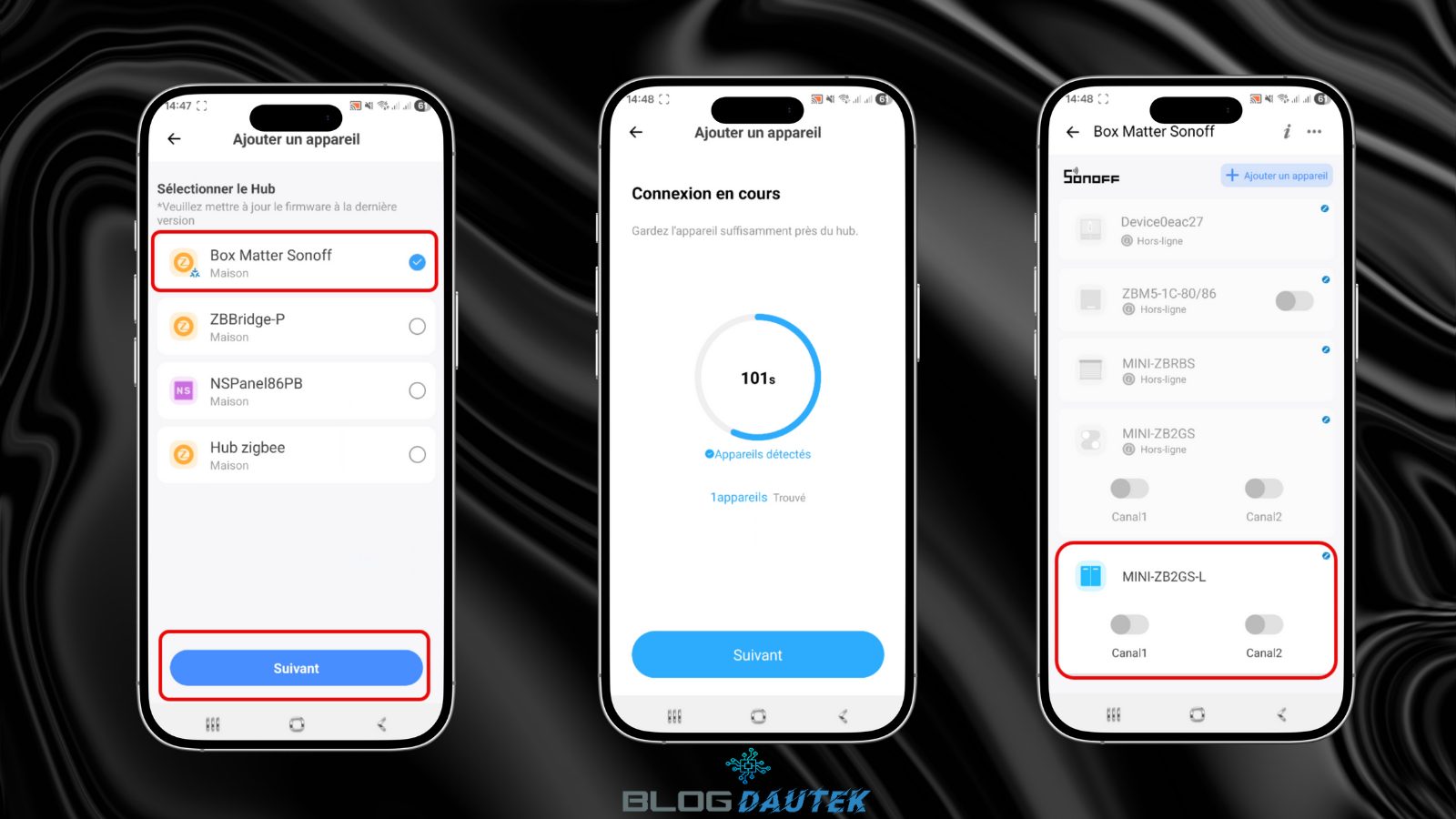

Ensuite, refaites la même procédure jusqu’à l’intégration.

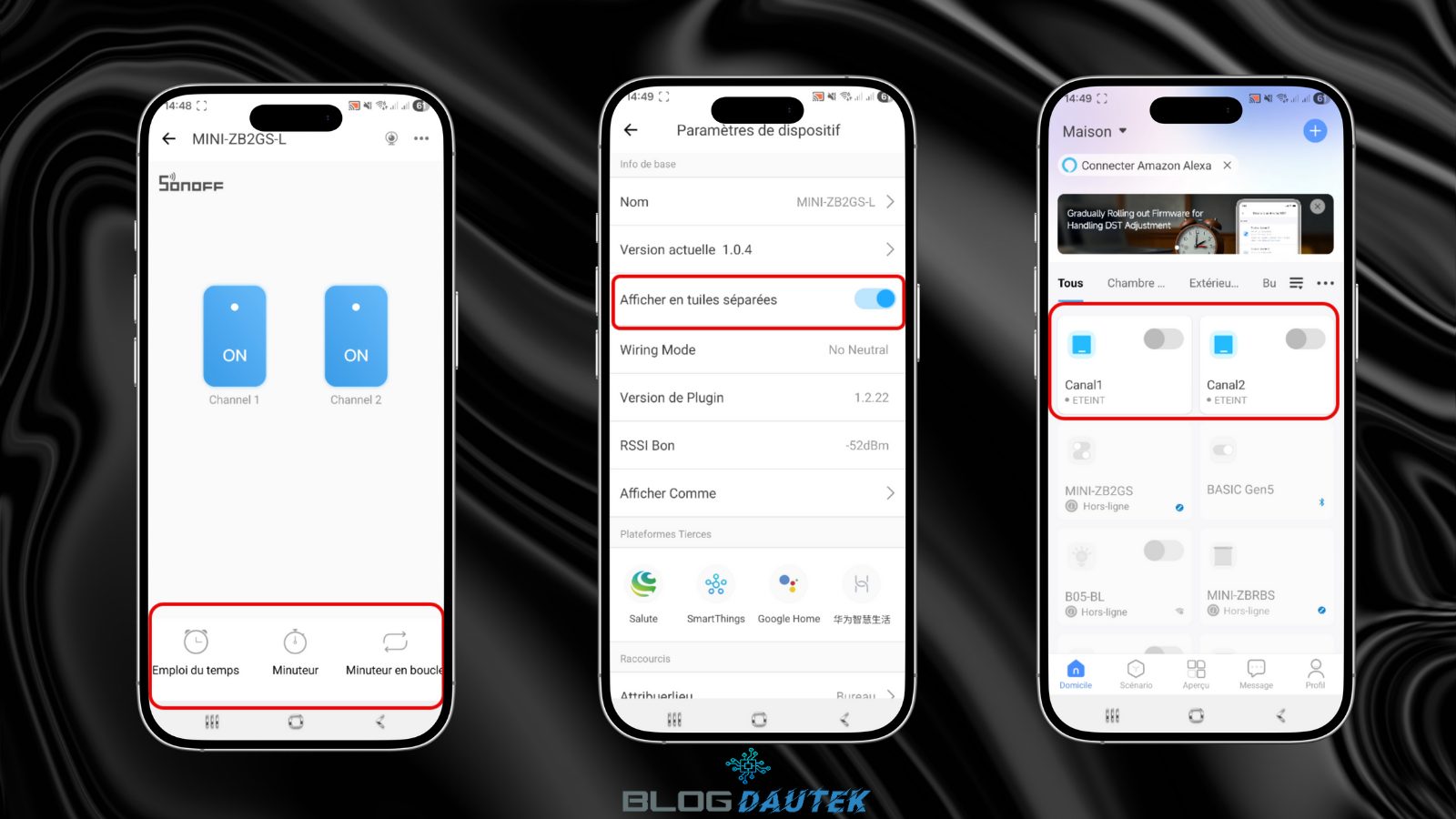

Vous pouvez déclencher les boutons et faire une programmation. Dans les paramètres, vous pouvez activer Afficher en tuiles séparées pour pouvoir allumer chaque module séparément directement sur la page d’accueil.

Intégration du module sur Home Assistant

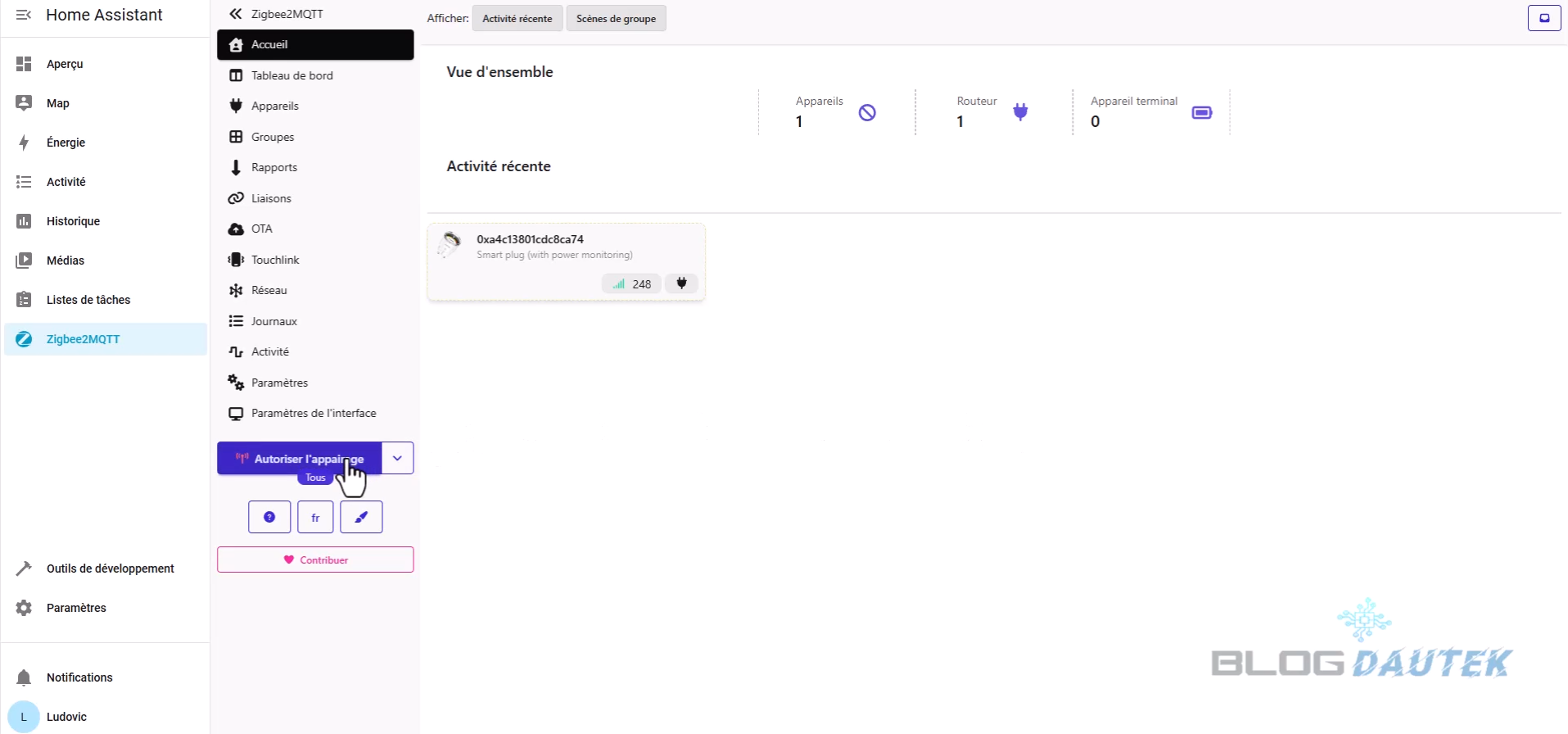

Pour Home Assistant l’intégration est exactement la même que le module au dessus.

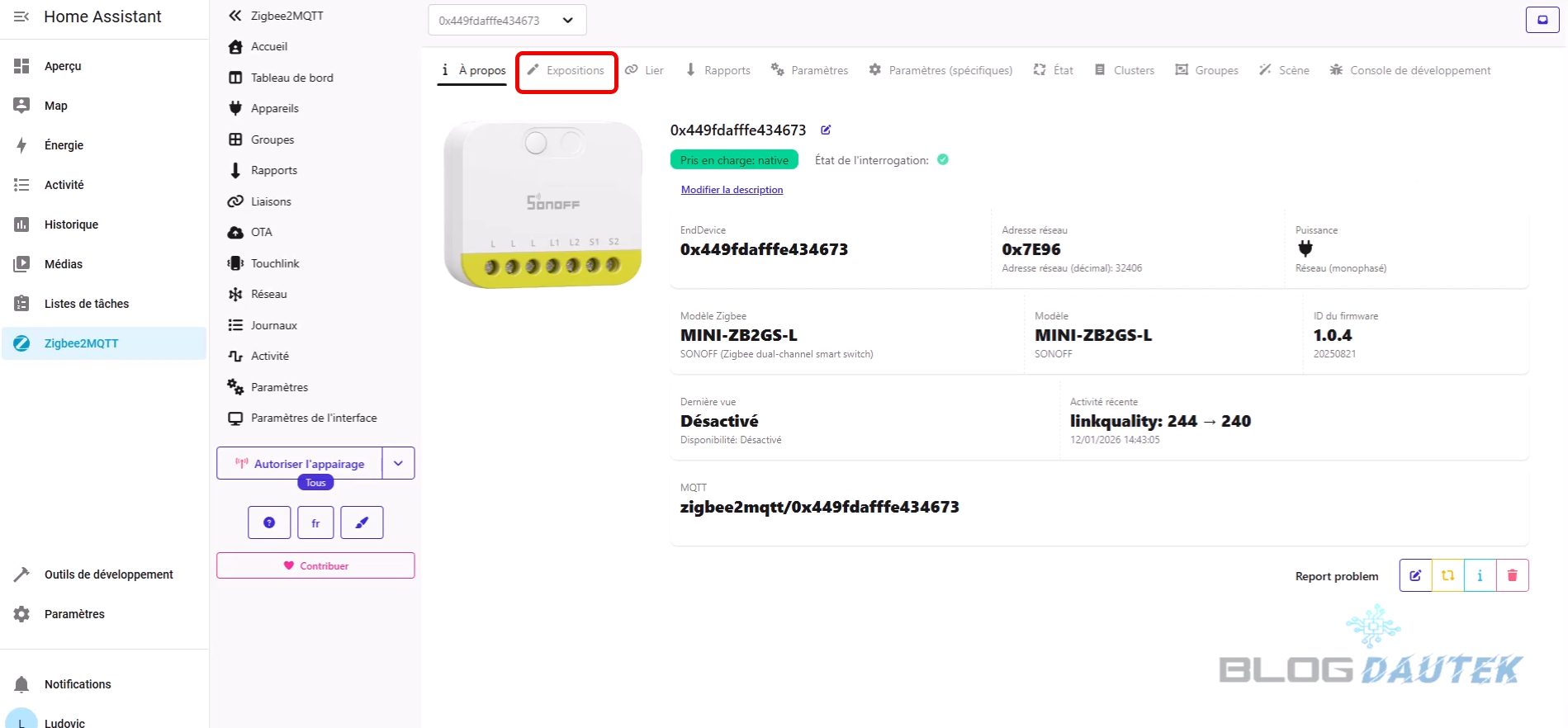

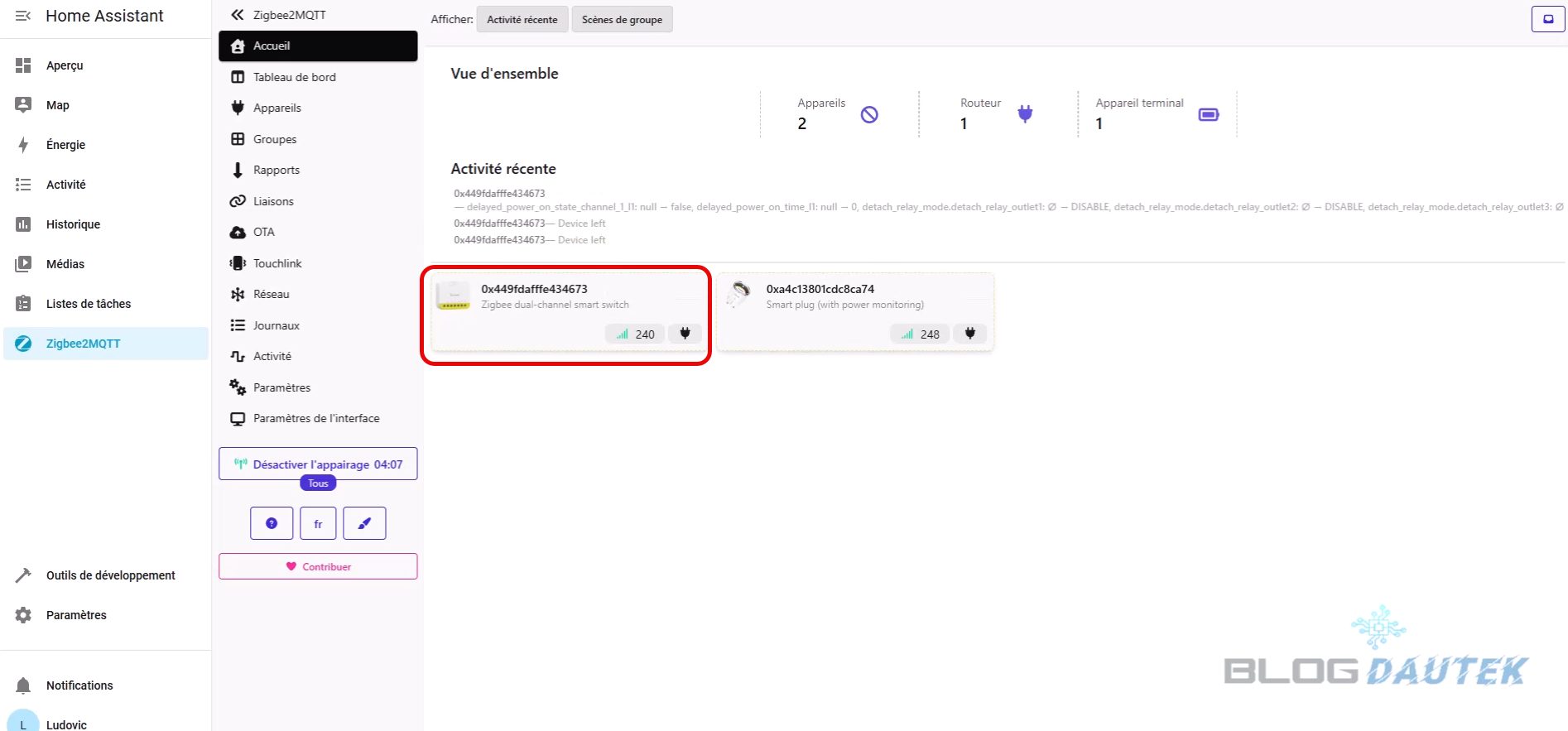

Cliquez sur le module.

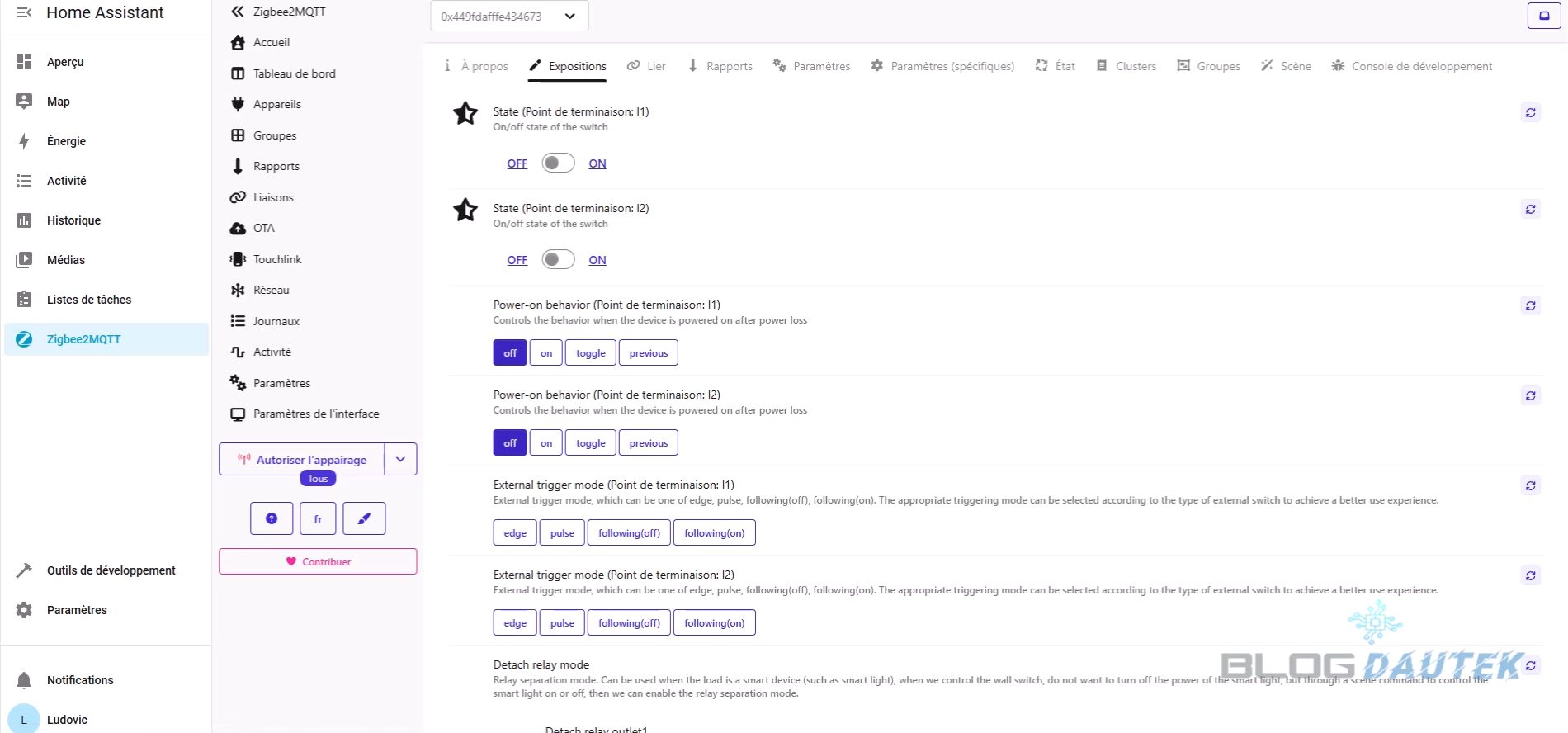

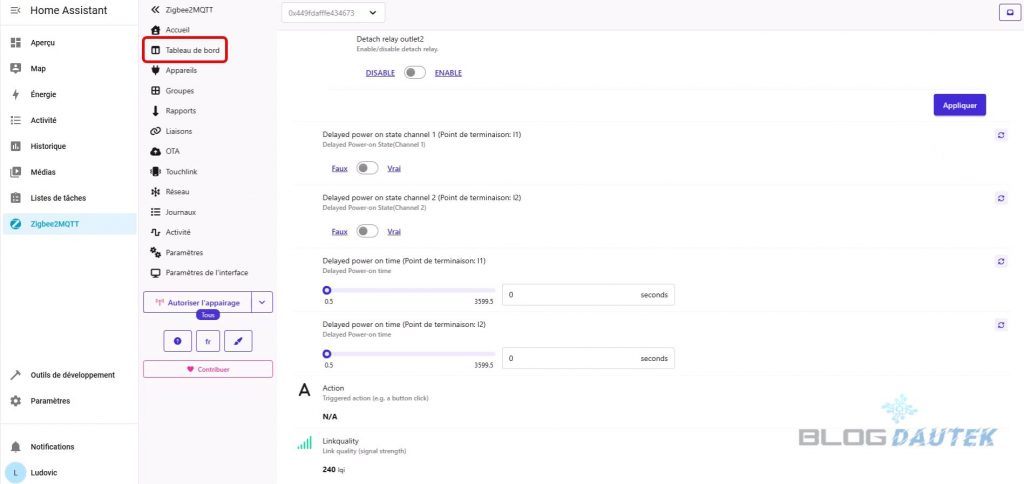

Regardez les différents paramètres.

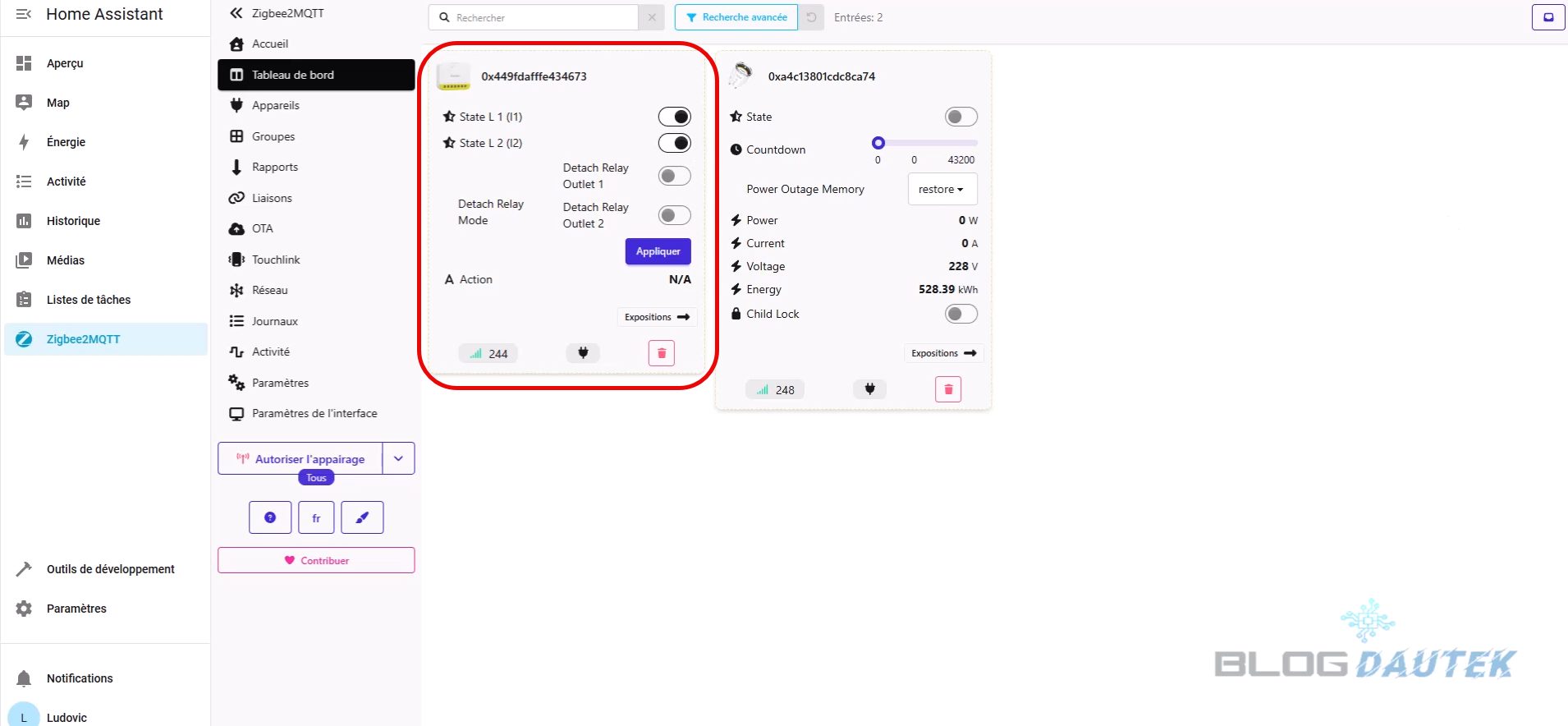

Enfin, utilisez le module.

Configuration du module sur Jeedom

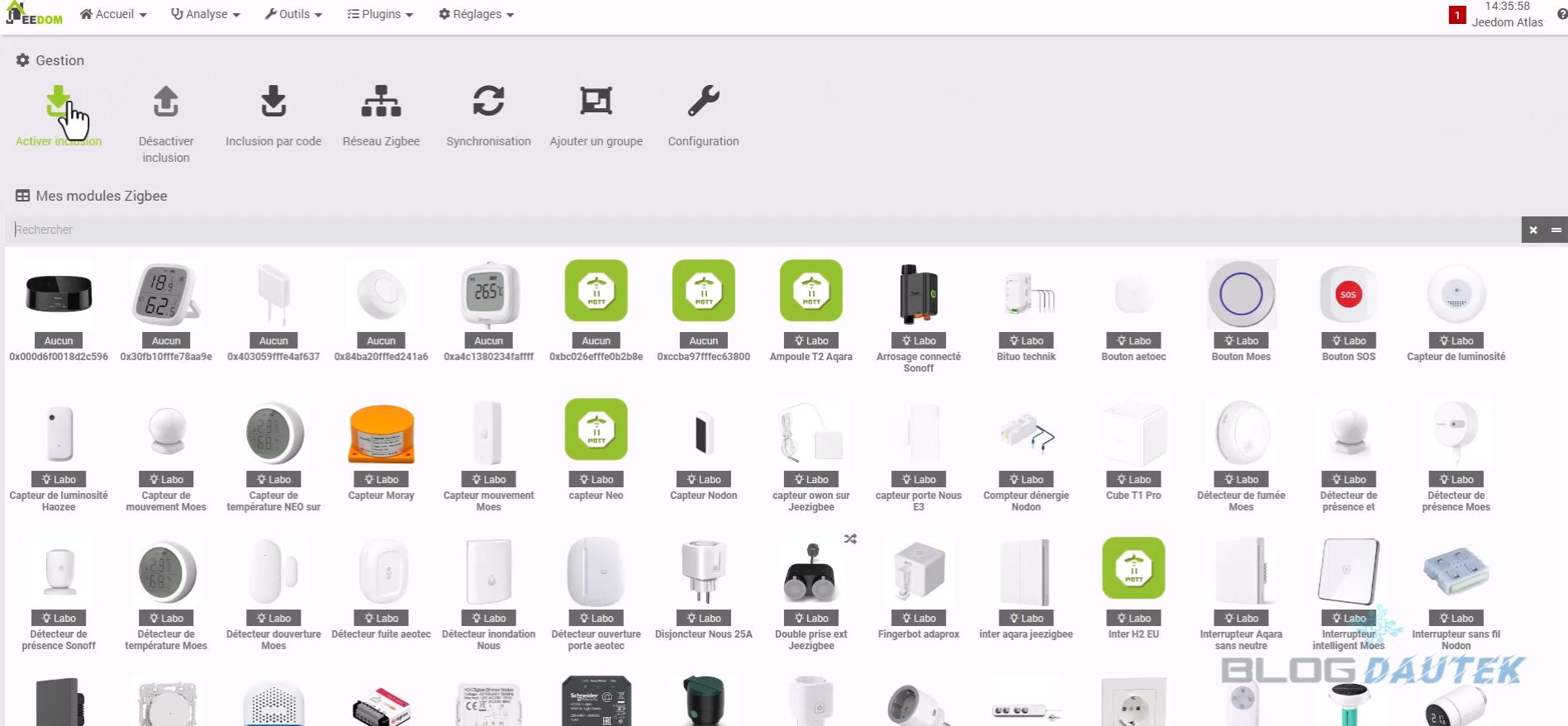

Pour Jeedom, la configuration sera aussi exactement identique.

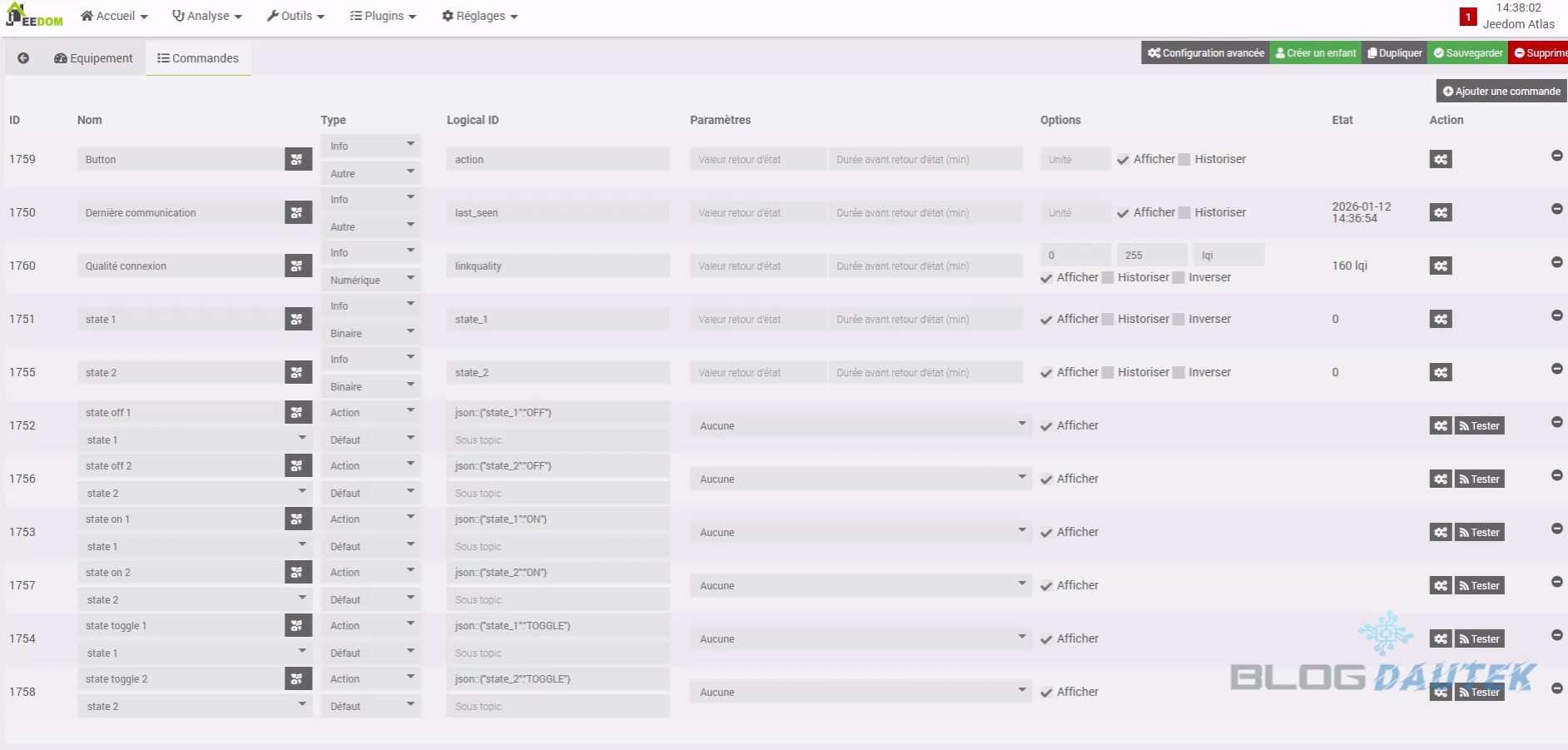

Mettez vos paramètres.

Enfin, profitez de votre module.

Module Mini-2GS Matter over Wifi

Configuration du module sur Ewelink

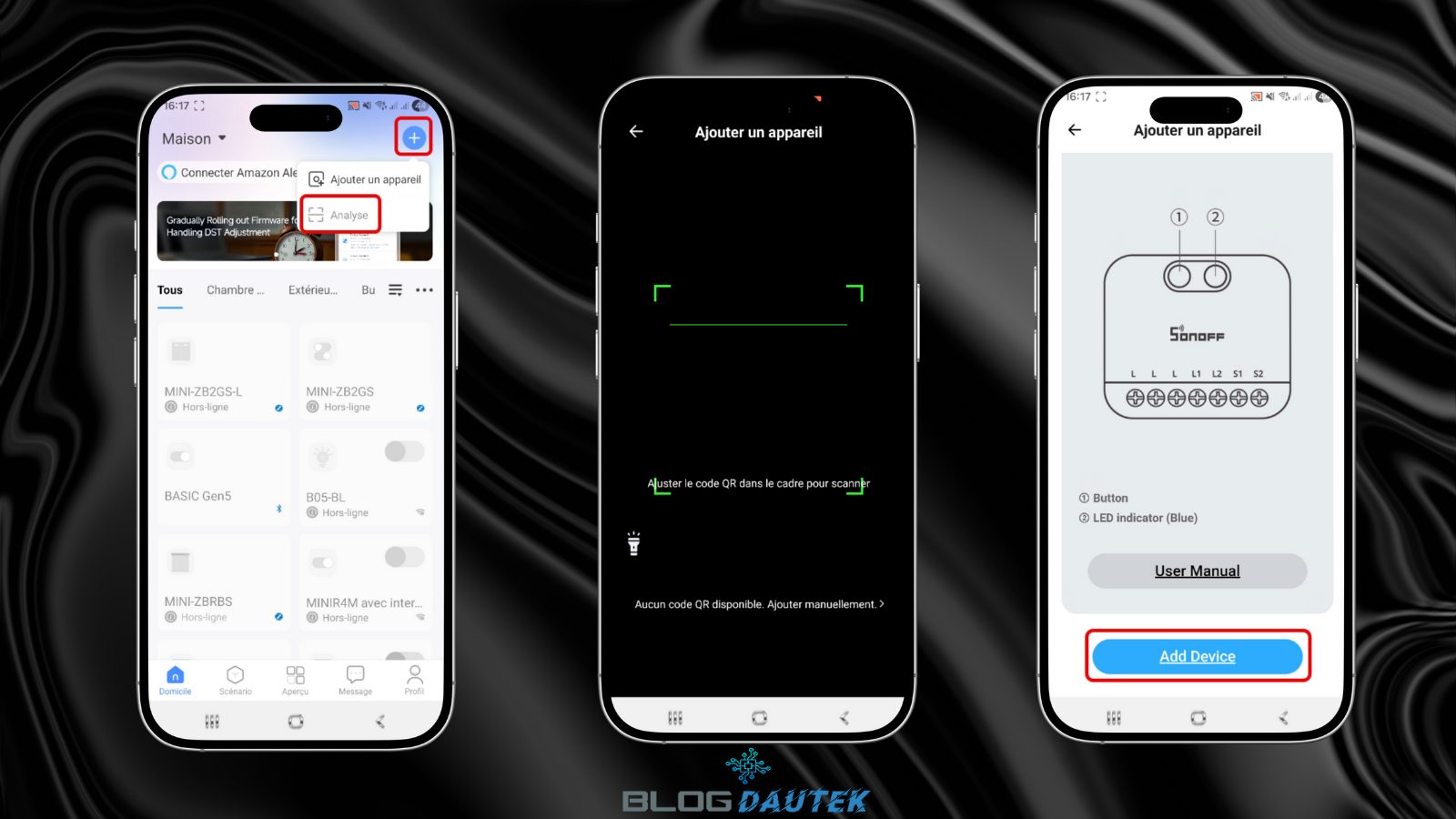

Pour configurer le même module Sonoff Mini mais en version Matter, il y a une petite différence. Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse et scannez le QR code Matter sur la notice. Cliquez sur Add Device pour commencer l’installation

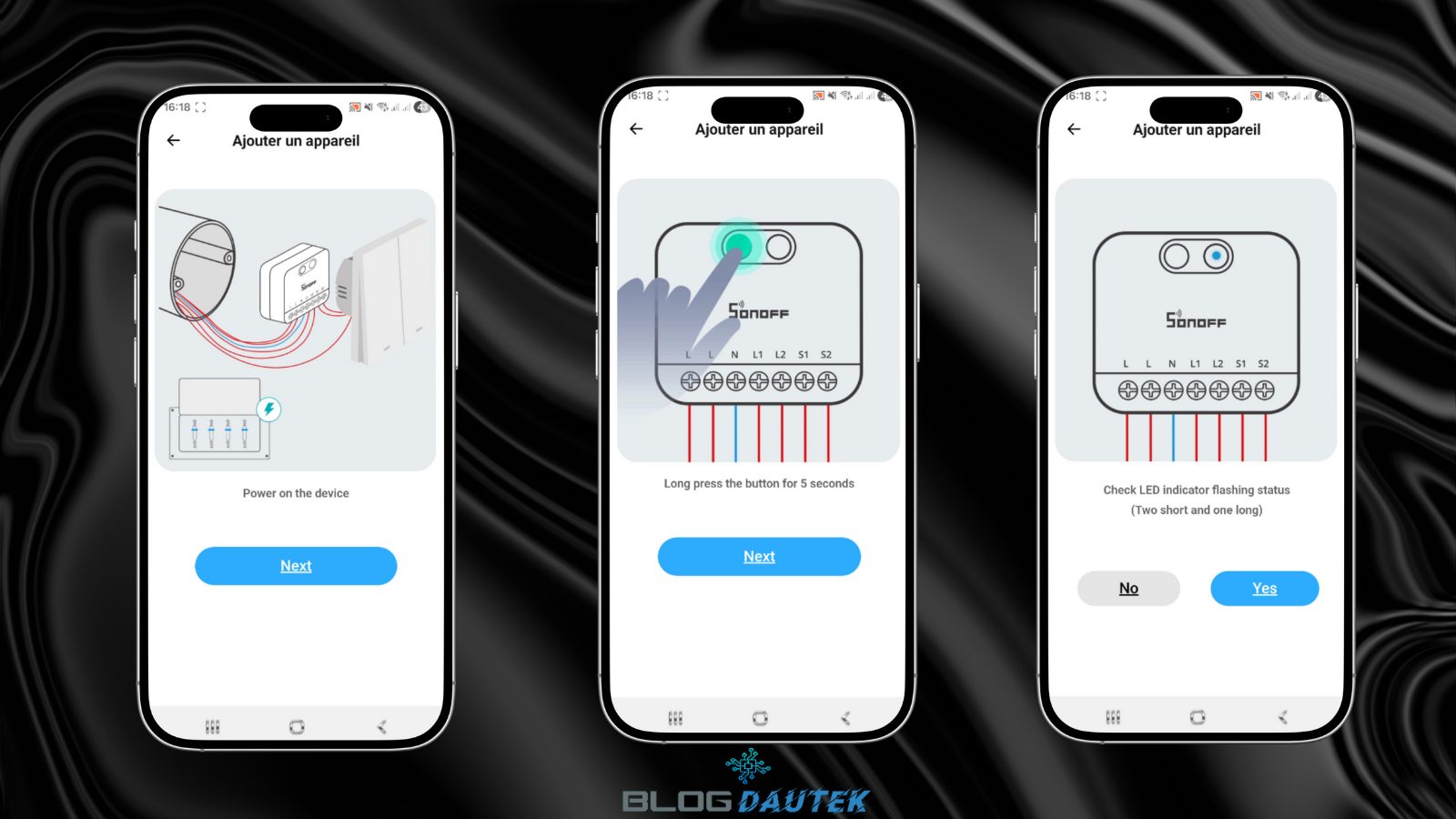

Ensuite, branchez le module et cliquez sur Next. Appuyez 5 secondes sur le bouton et cliquez à nouveau sur Next. Puis, si la LED clignote sur le module, cliquez sur Yes.

Maintenant, la connexion va se faire et sélectionnez votre réseau Wi-Fi et votre mot de passe, puis, cliquez sur Enregistrer. Puis, sur Fait.

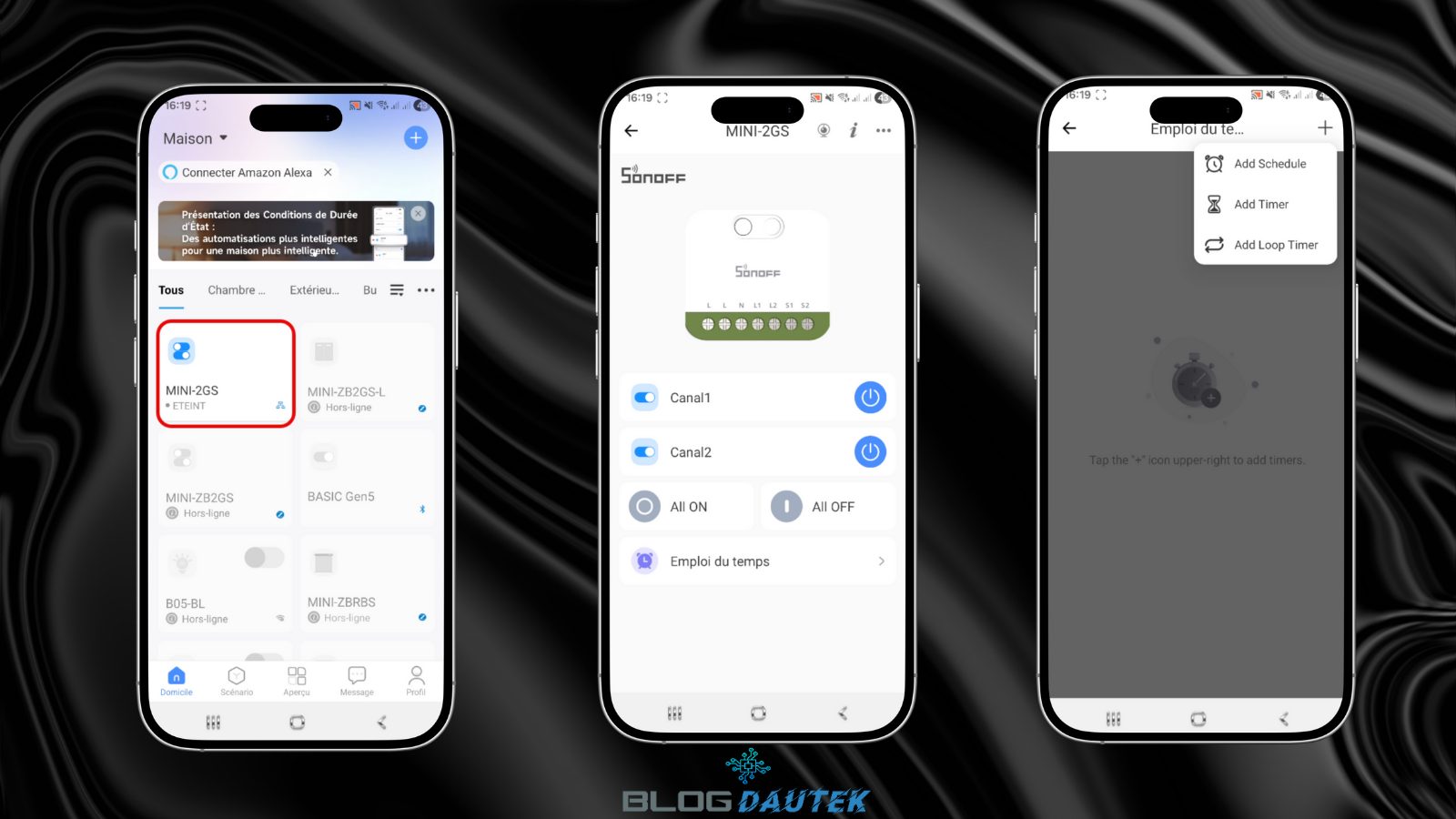

Cliquez sur le module pour y accéder et cliquez sur le canal à activer ou faites une programmation.

Intégration du module sur Home Assistant

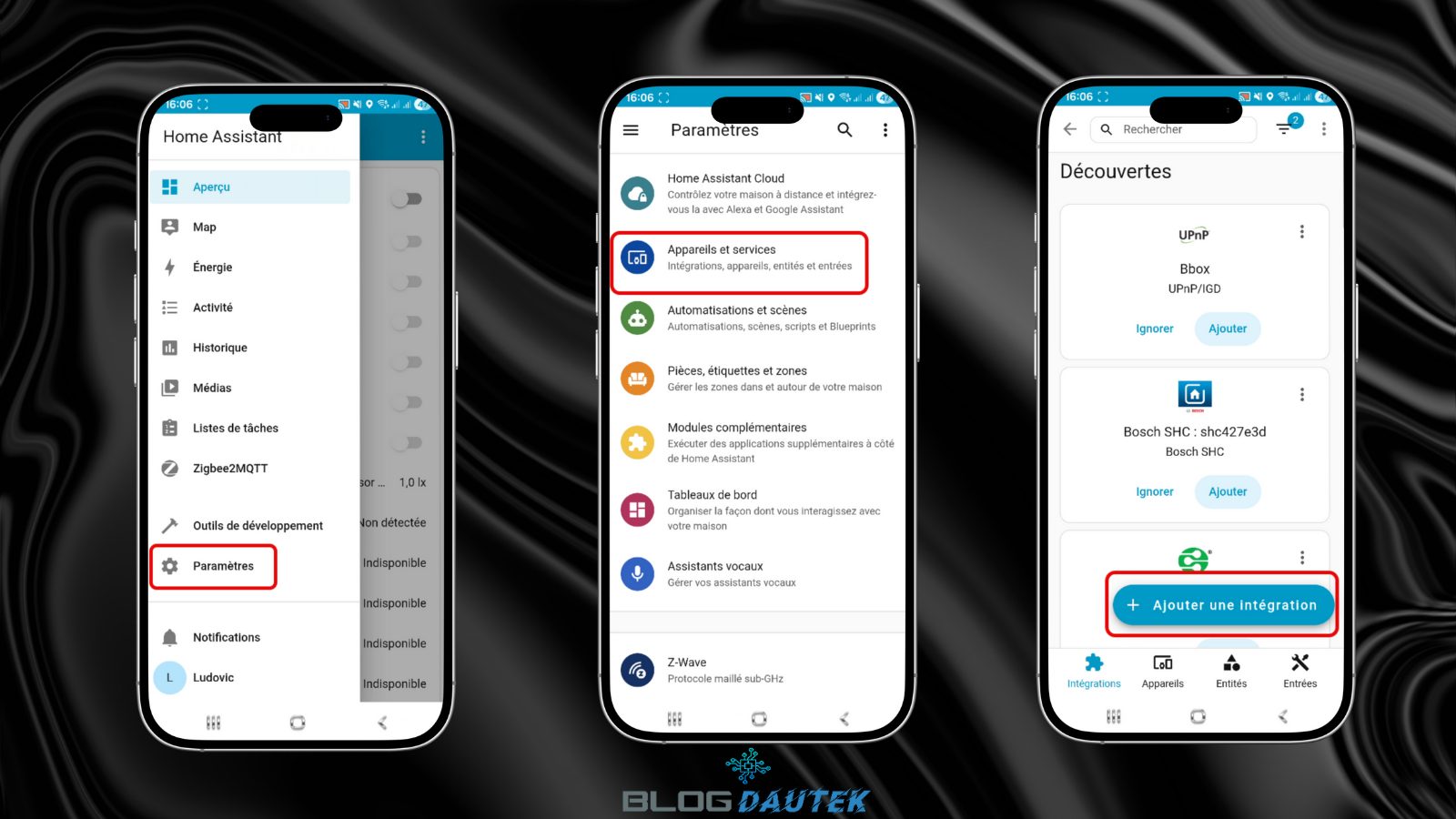

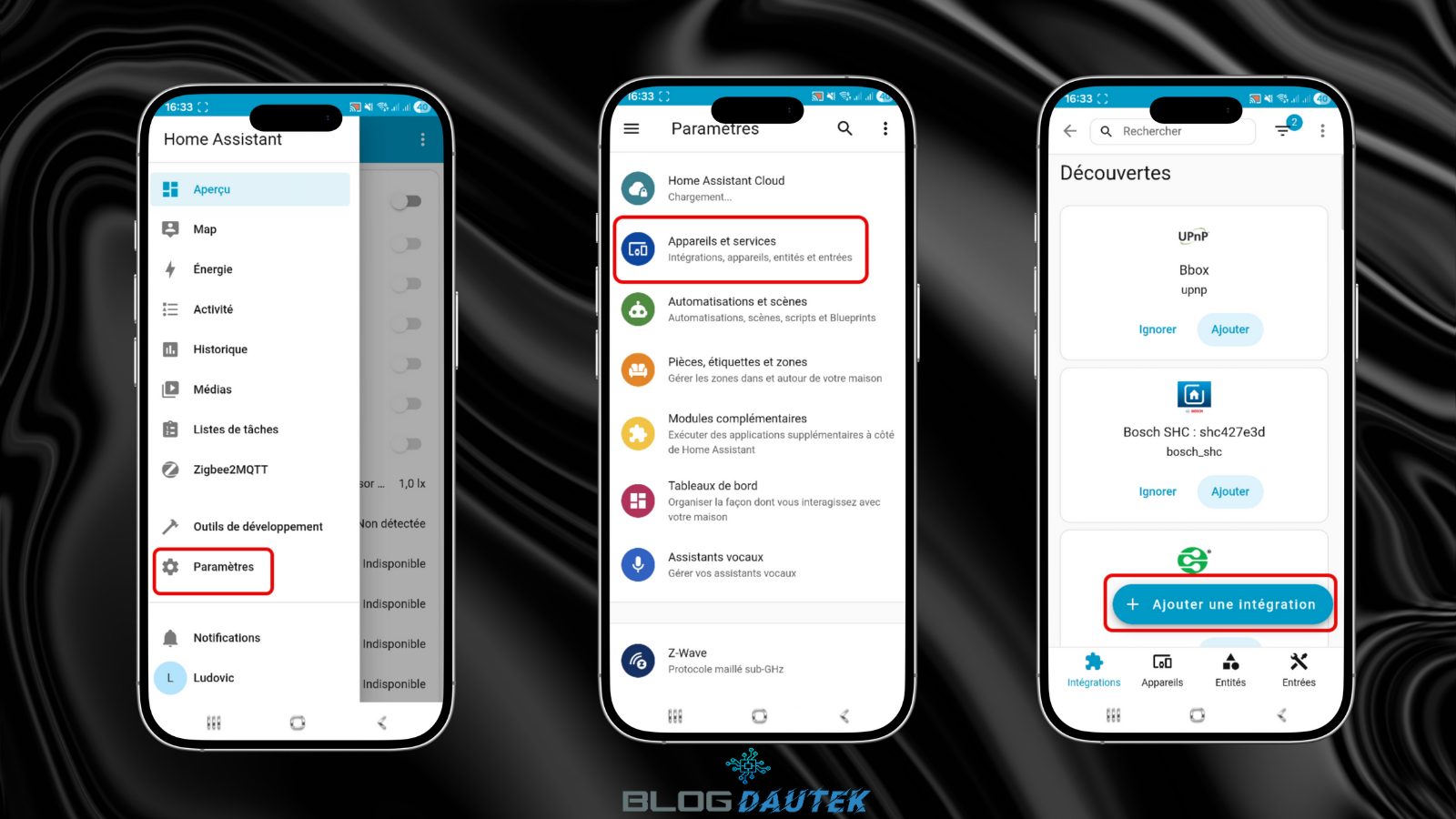

Pour l’installer, allez sur votre application Home Assistant sur votre smartphone. Ensuite, cliquez sur Paramètres puis Appareils et services puis Ajouter une intégration.

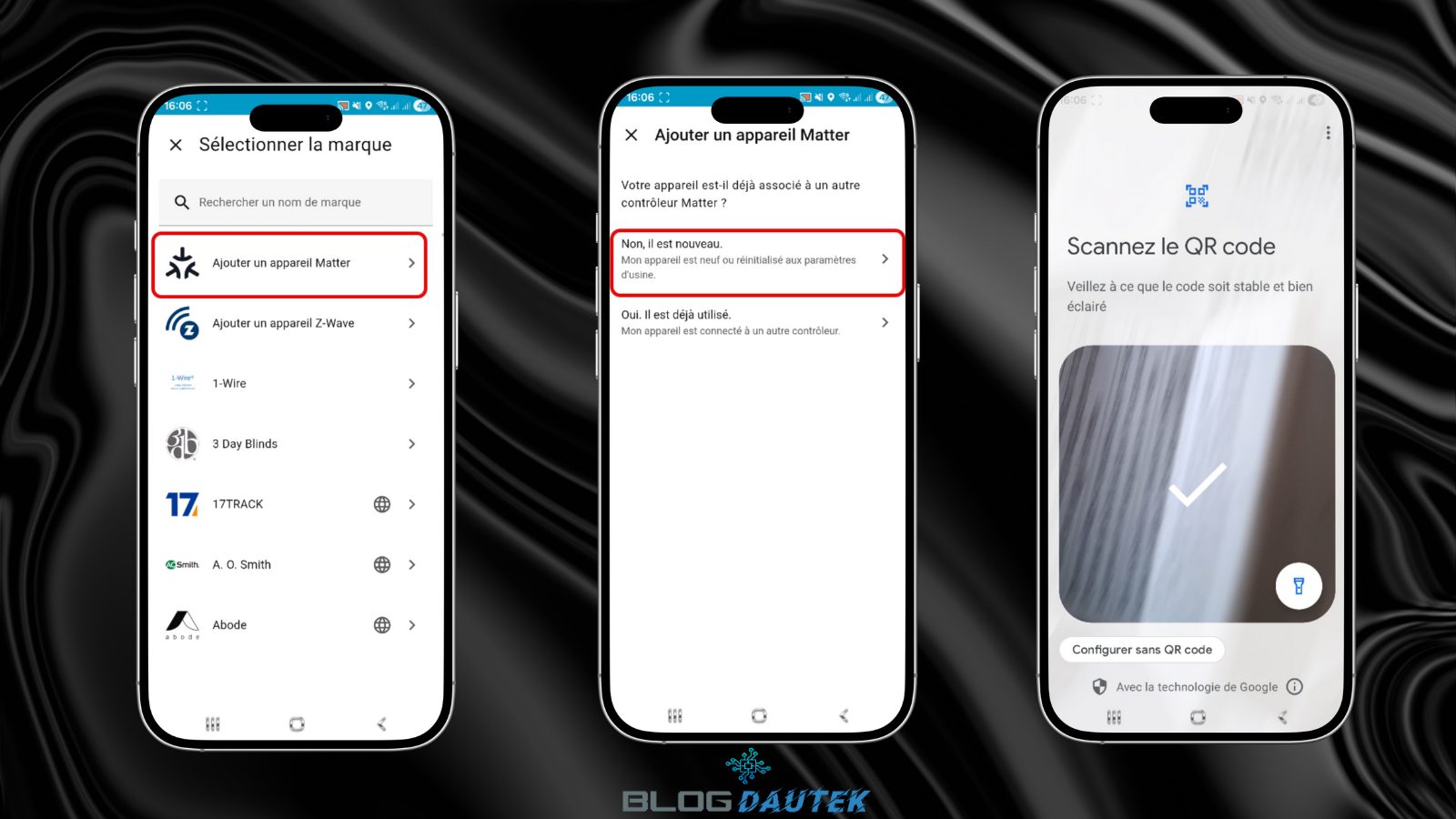

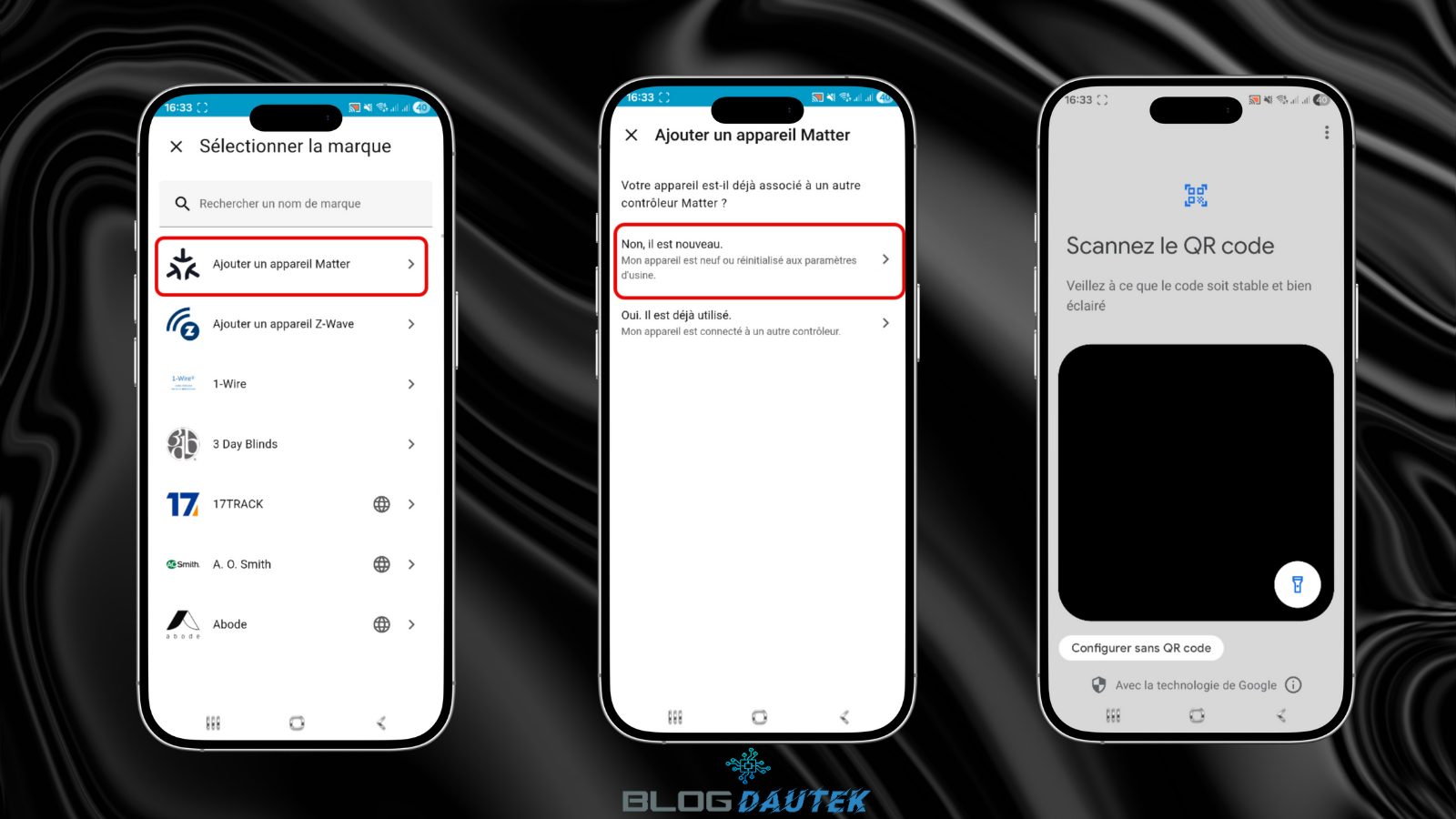

Maintenant, cliquez sur Ajouter un appareil Matter puis sur Non et scannez le QR code.

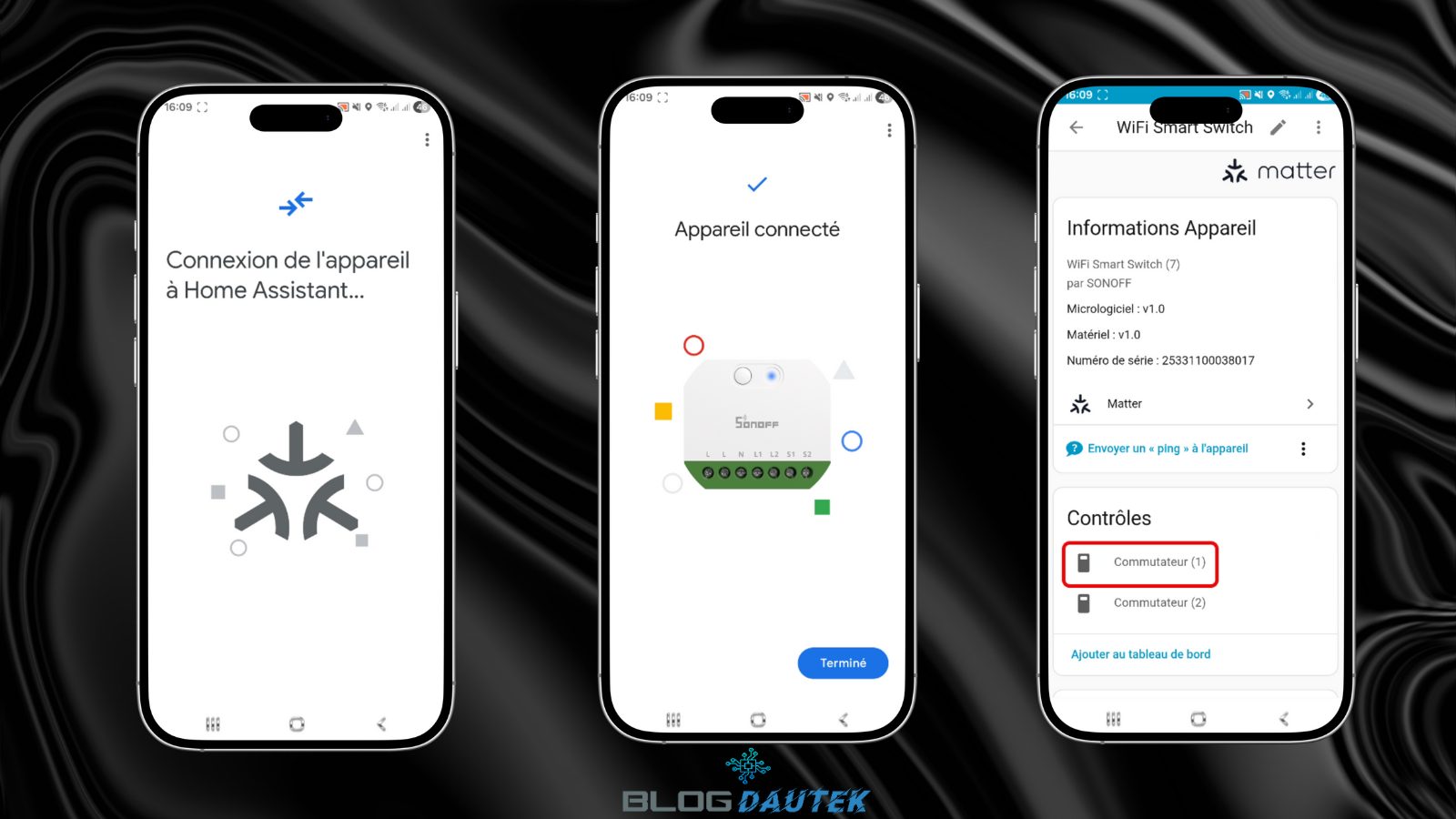

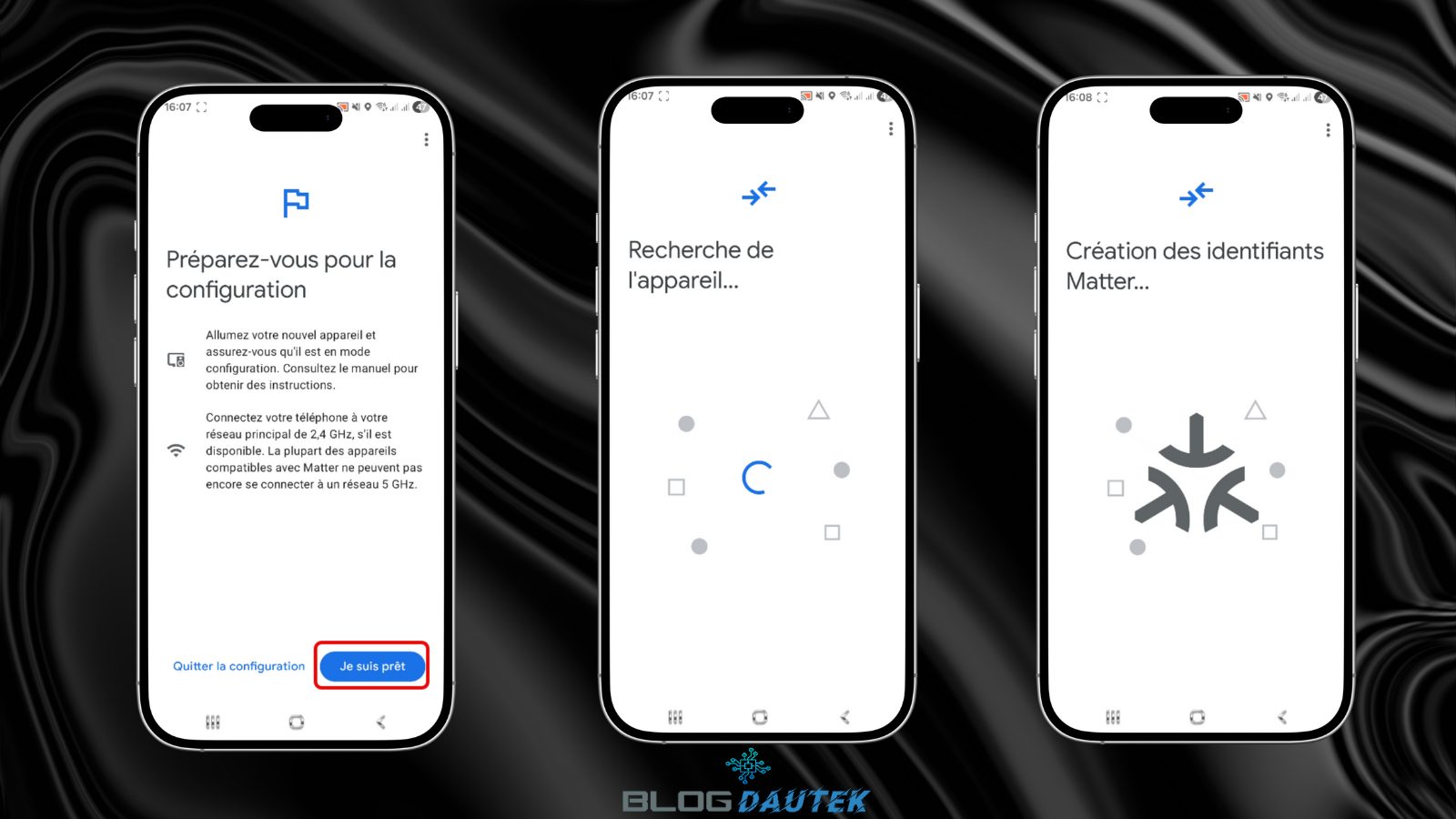

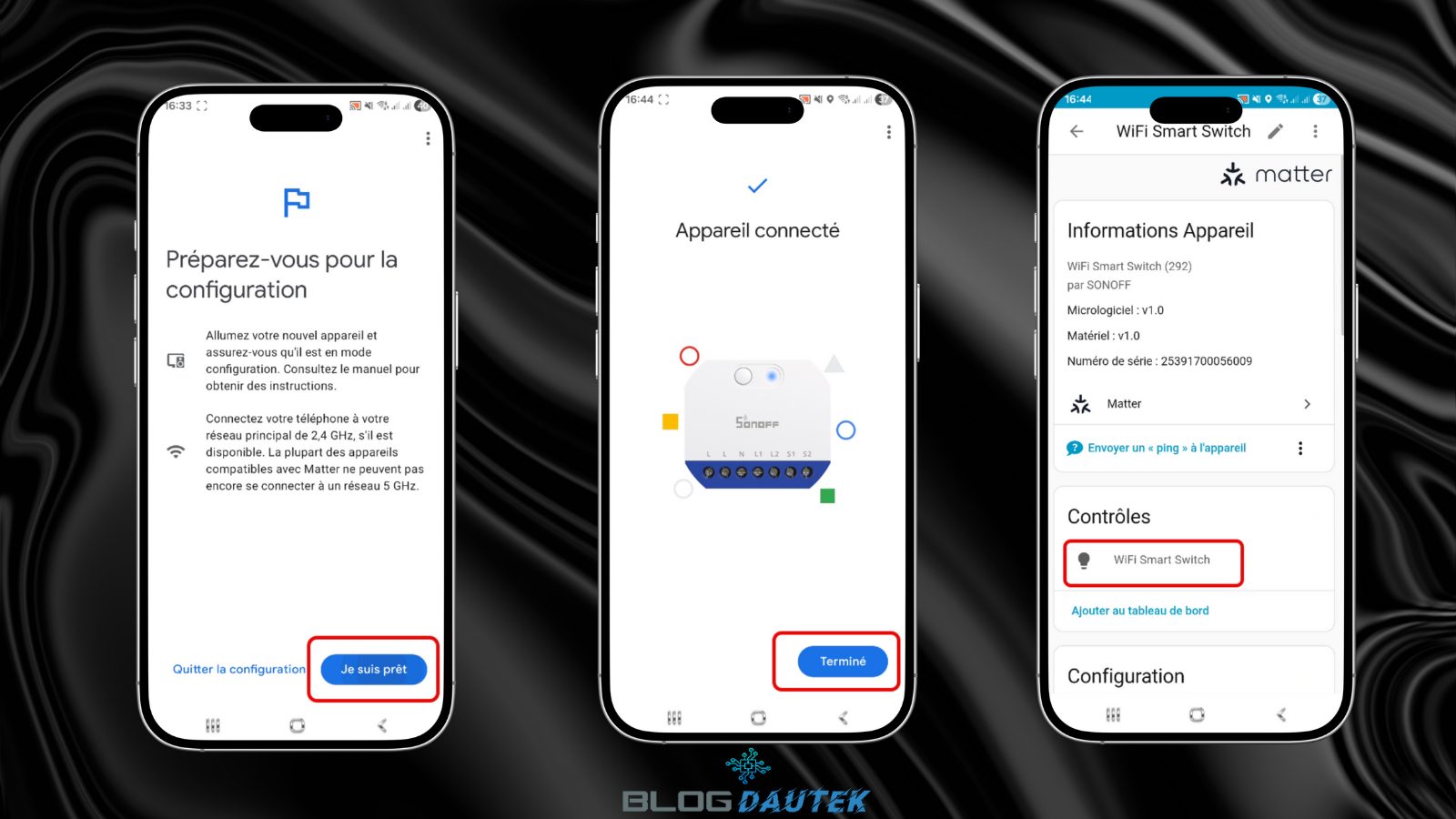

Cliquez sur Je suis prêt et laisser l’intégration se faire.

Maintenant, le module est bien configuré, cliquez sur Terminé.

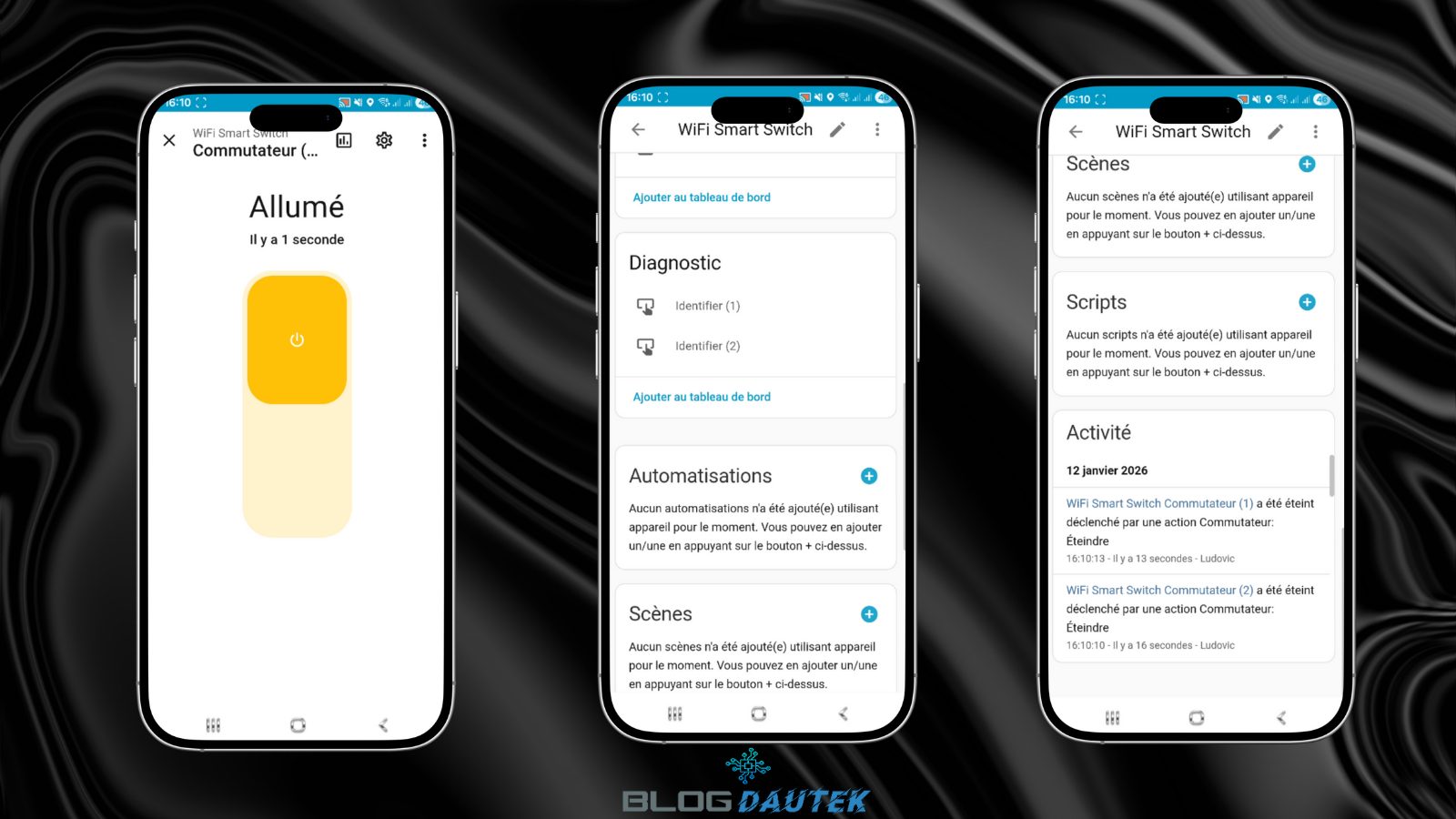

Enfin, vous pouvez activer les deux canaux du module.

Configuration du module sur SmartThings

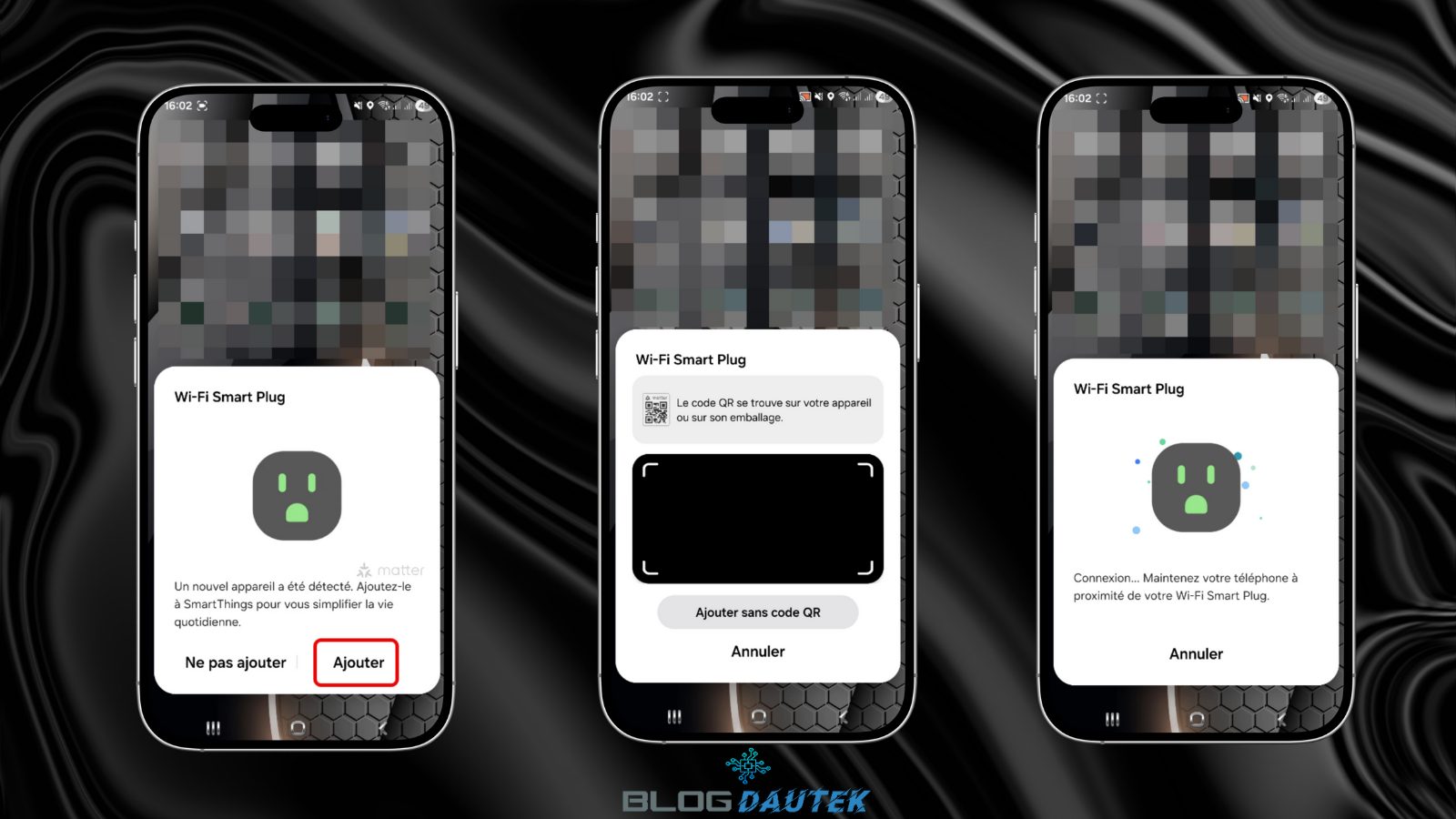

Pour l’intégration sur SmartThings la détection se fait automatiquement sur mon smartphone. Cliquez sur Ajouter puis scannez le QR code et laissez la configuration se faire.

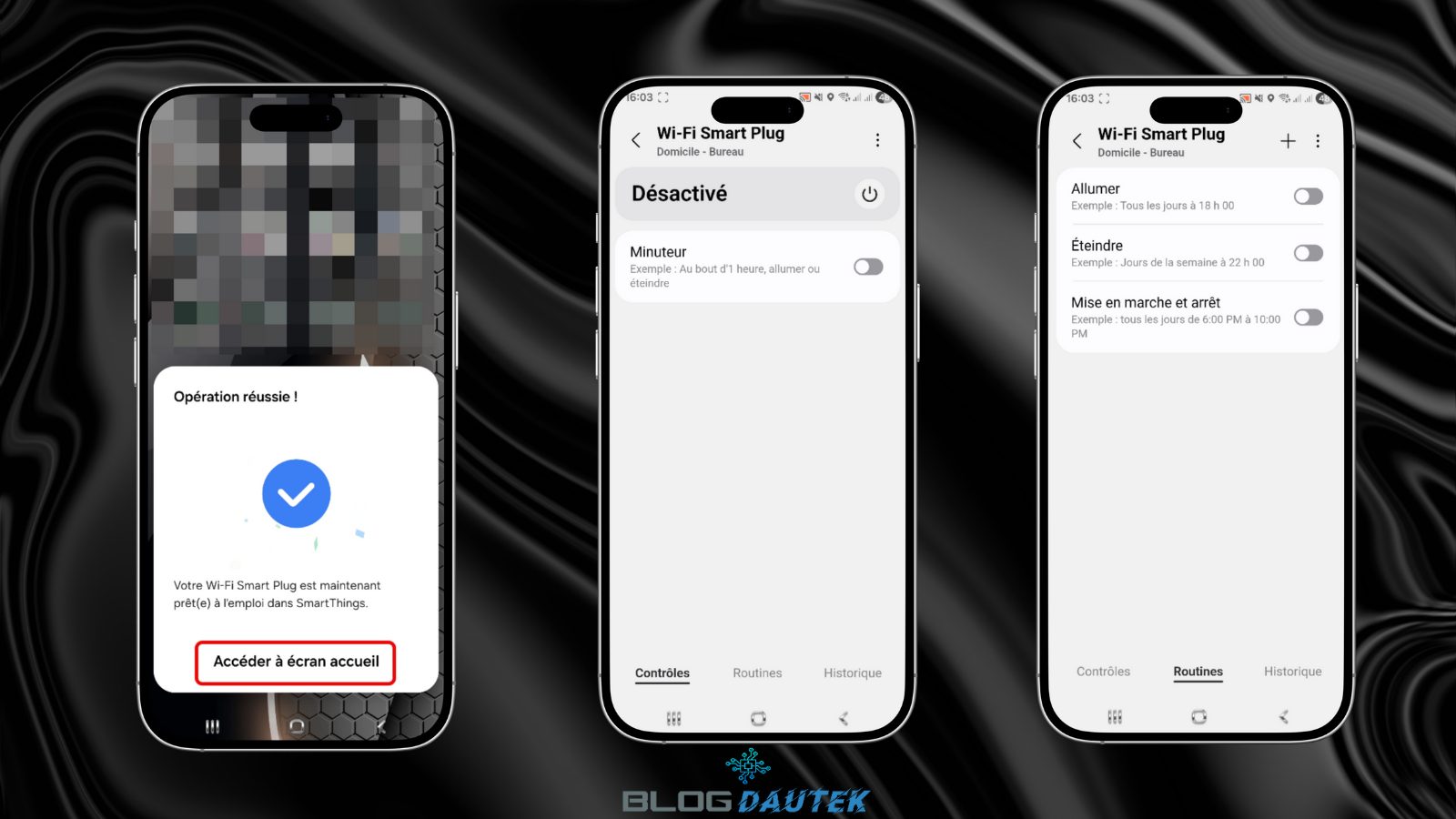

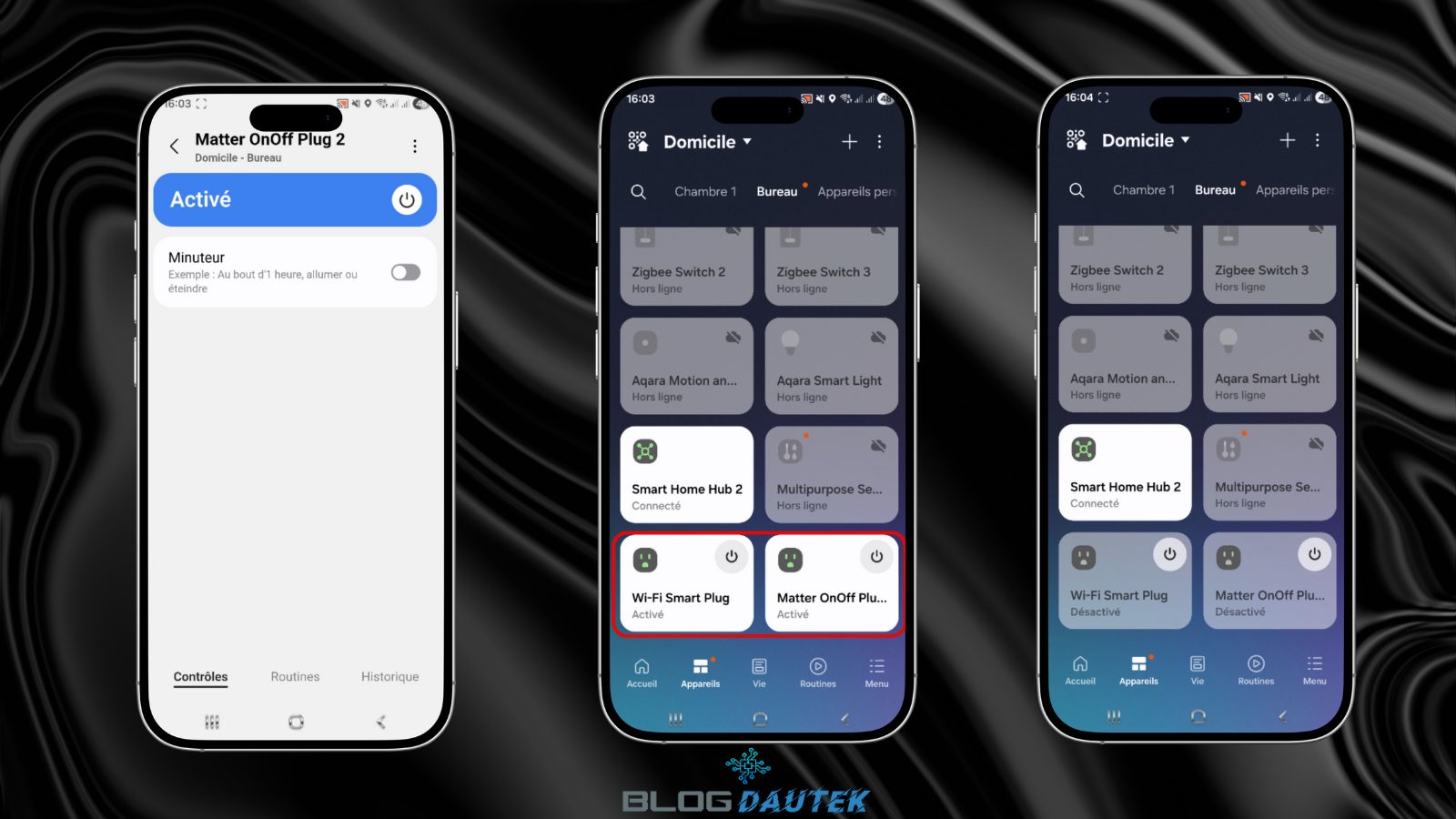

Maintenant, cliquez sur Accéder à écran d’accueil vous pouvez activer le premier canal.

Le deuxième canal a un nom différent. Mais, on retrouve les 2 canaux directement sur la page d’accueil que l’on peut activer.

Module Mini-ZBDIM Zigbee

Configuration du module sur Ewelink

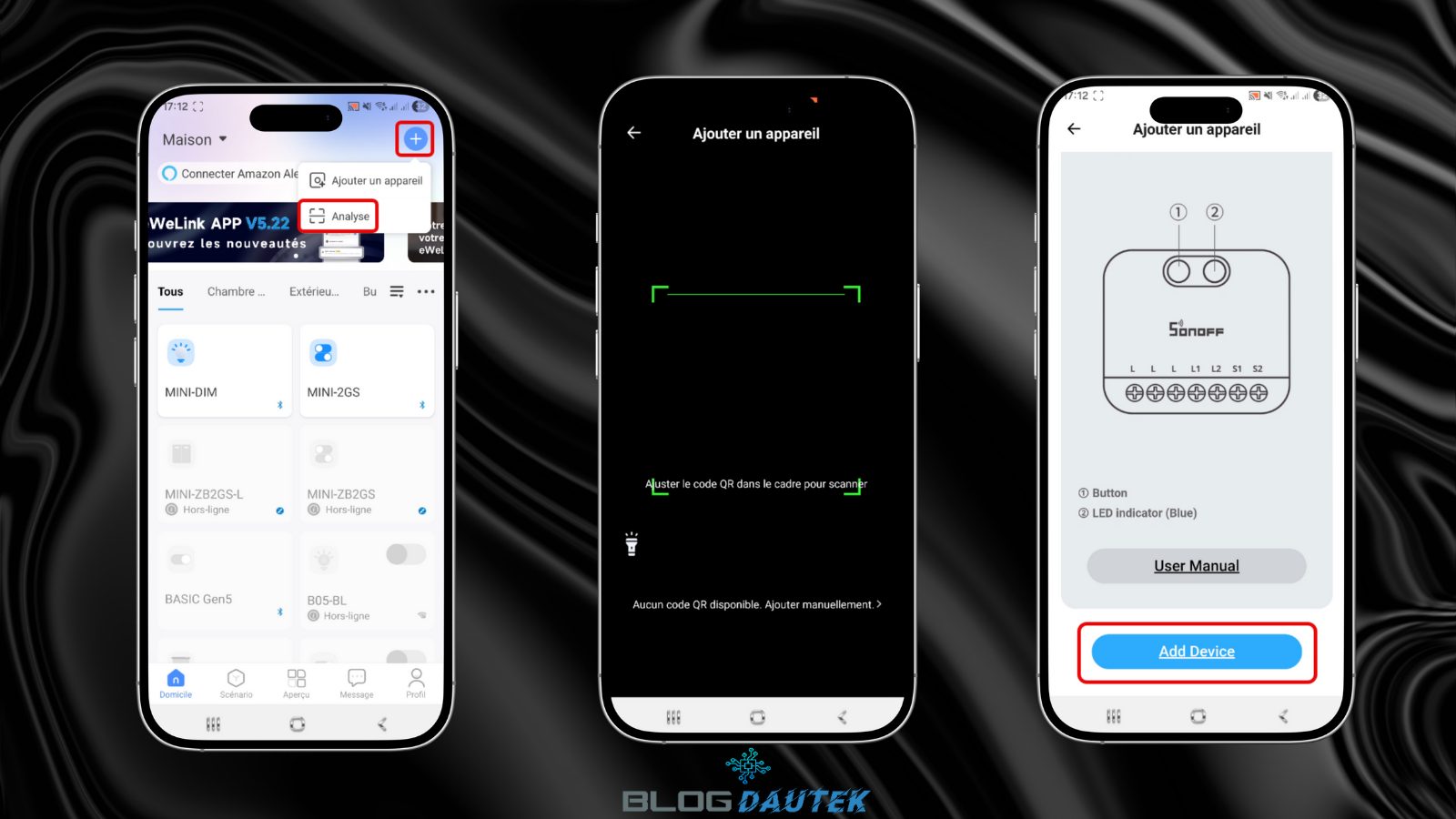

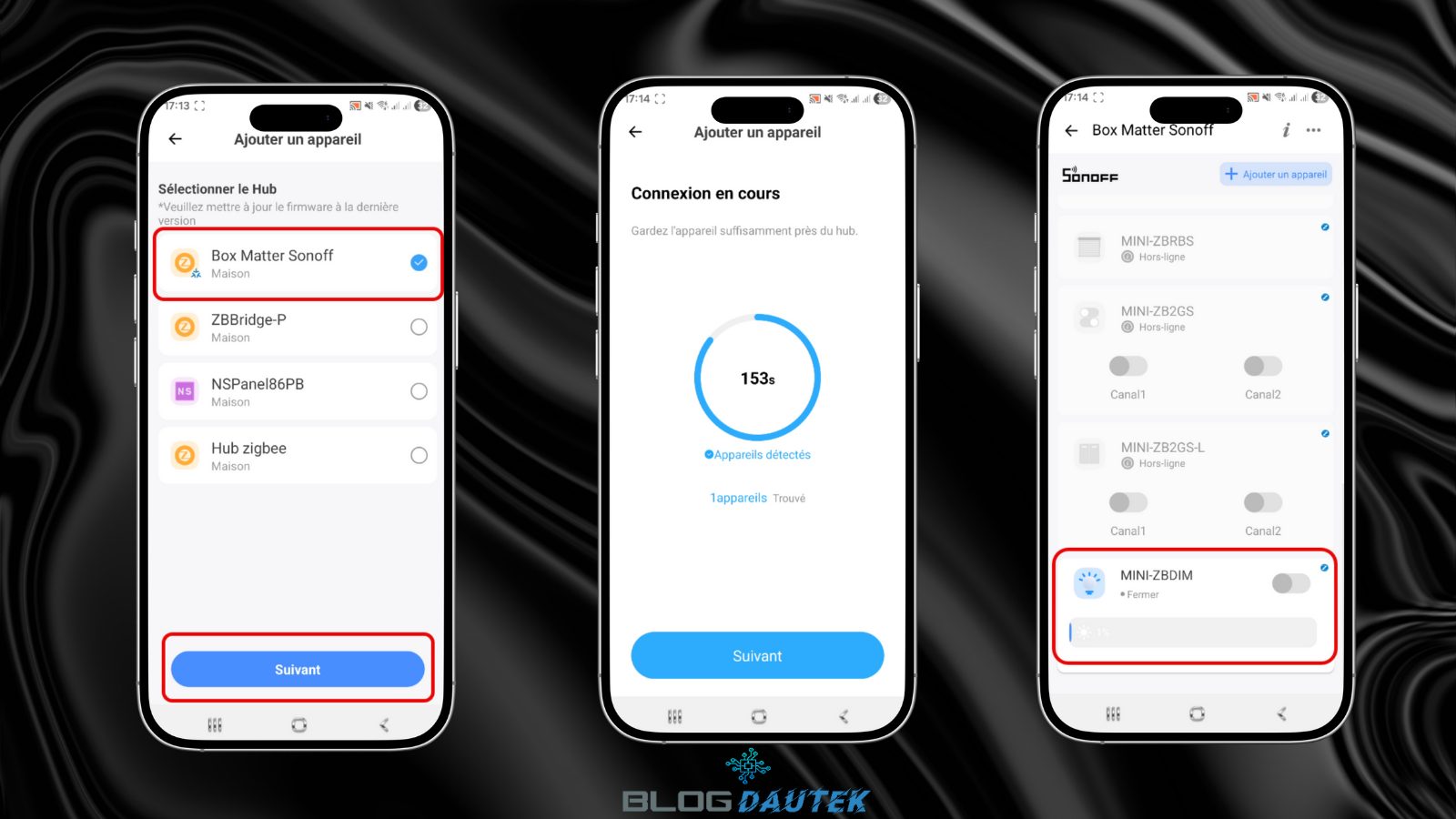

Maintenant, intégrons les modules dimmers. Pour la version Zigbee, l’intégration se fera comme pour les autres modules.

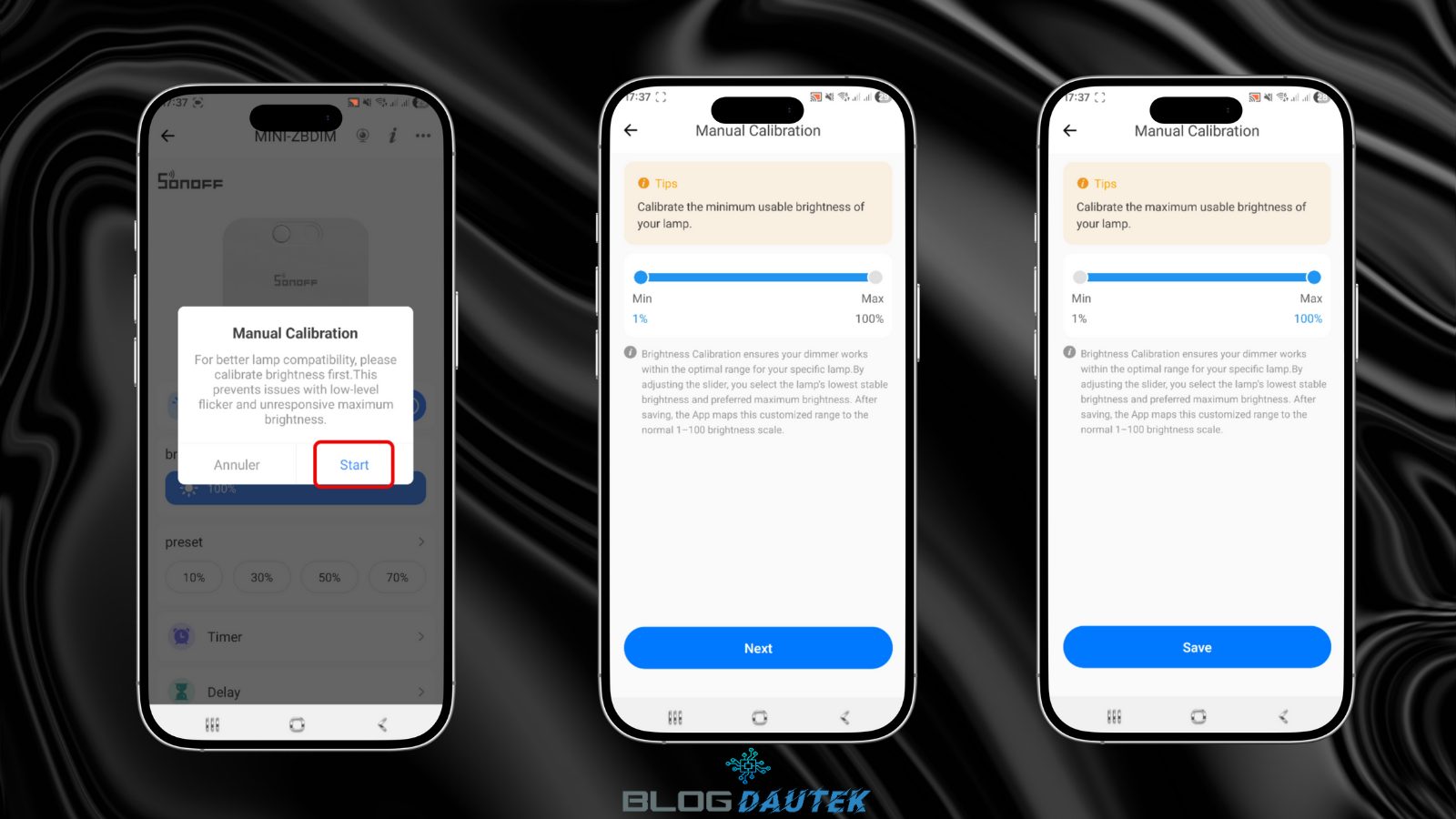

Cliquez sur Start pour lancer la calibration manuel et sléctionnez le minimum et le maximum de la luminosité.

Maintenant, Cliquez sur Done et vous pouvez ajuster la luminosité et faires des programmations.

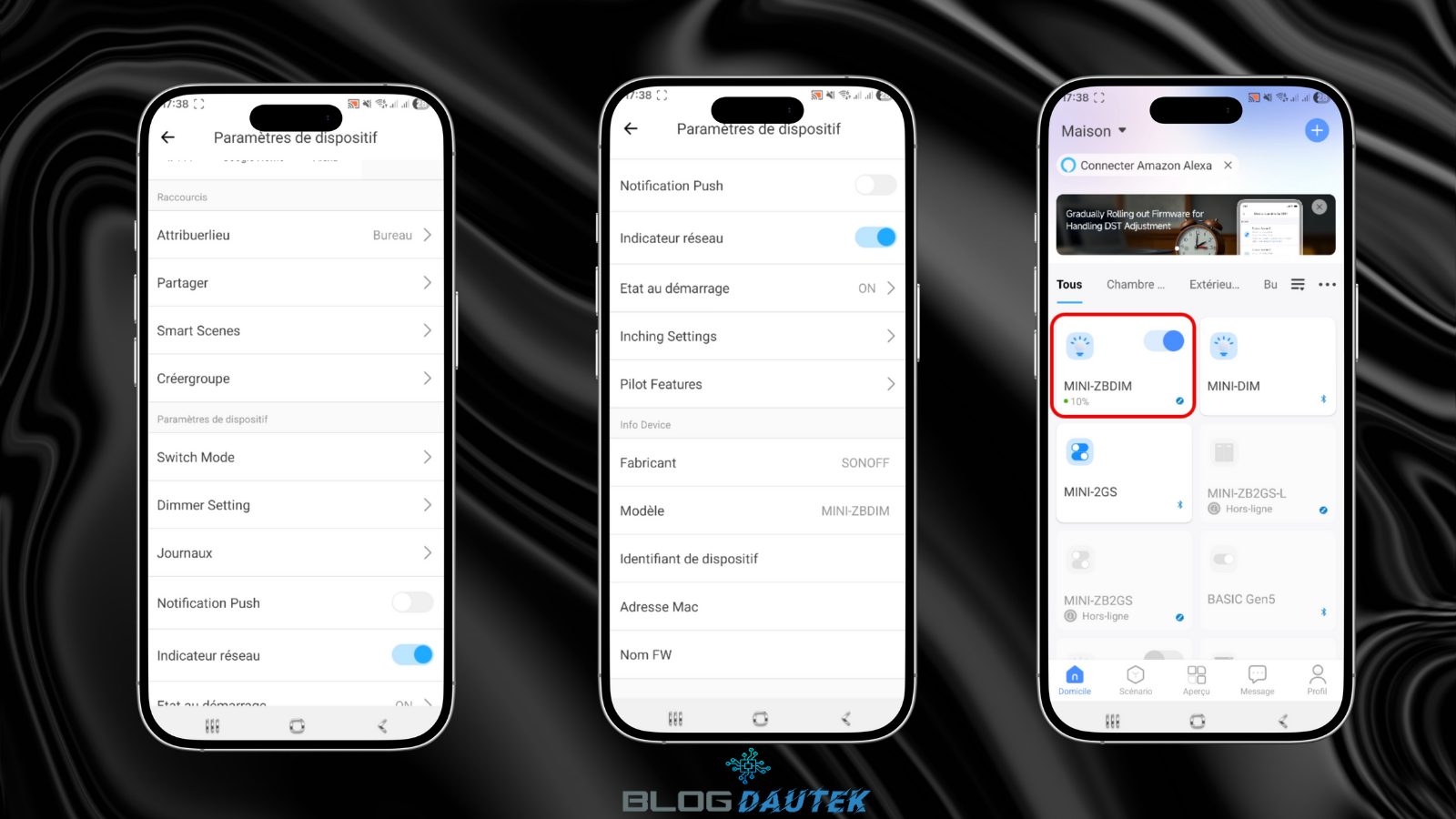

Allez sur les 3 points, pour accéder aux paramètres.

Intégration du module sur Home Assistant

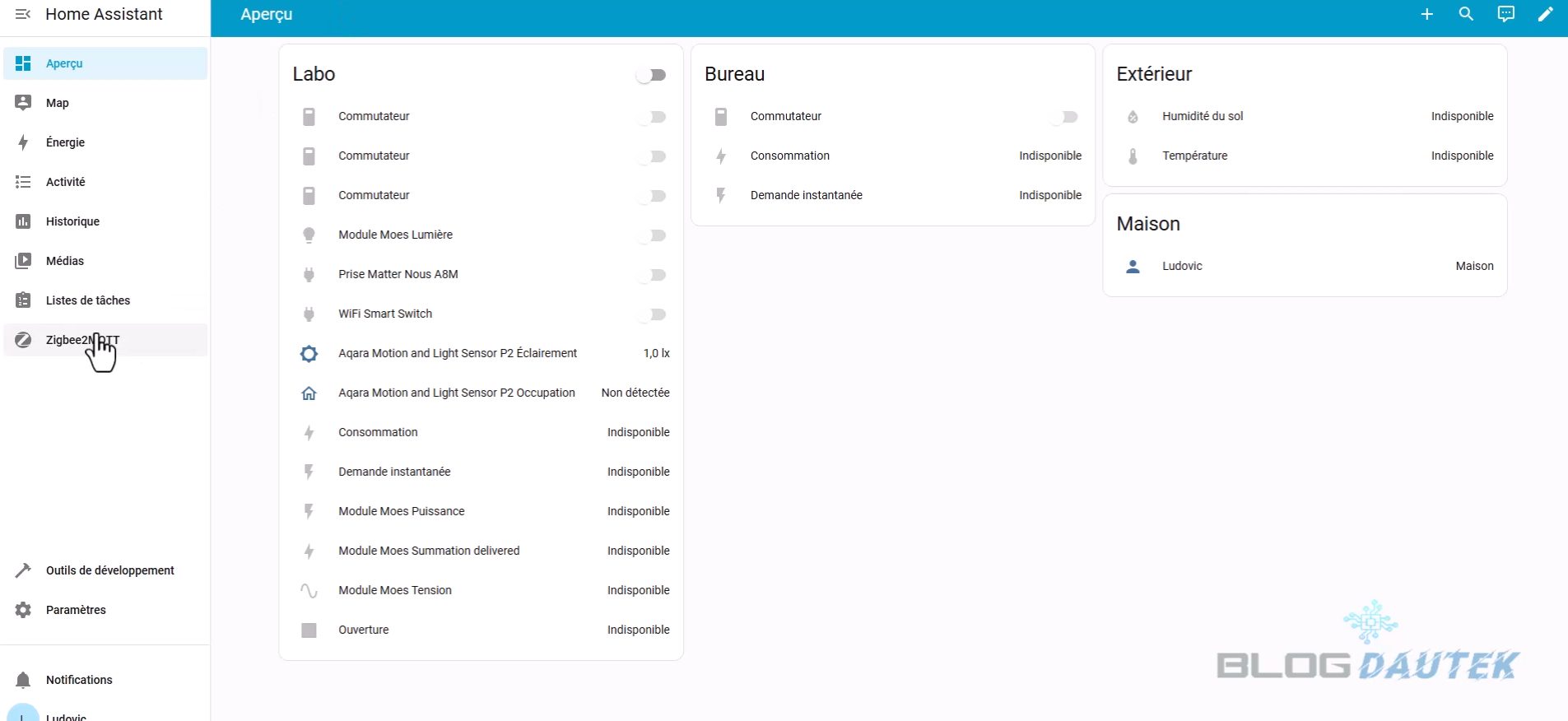

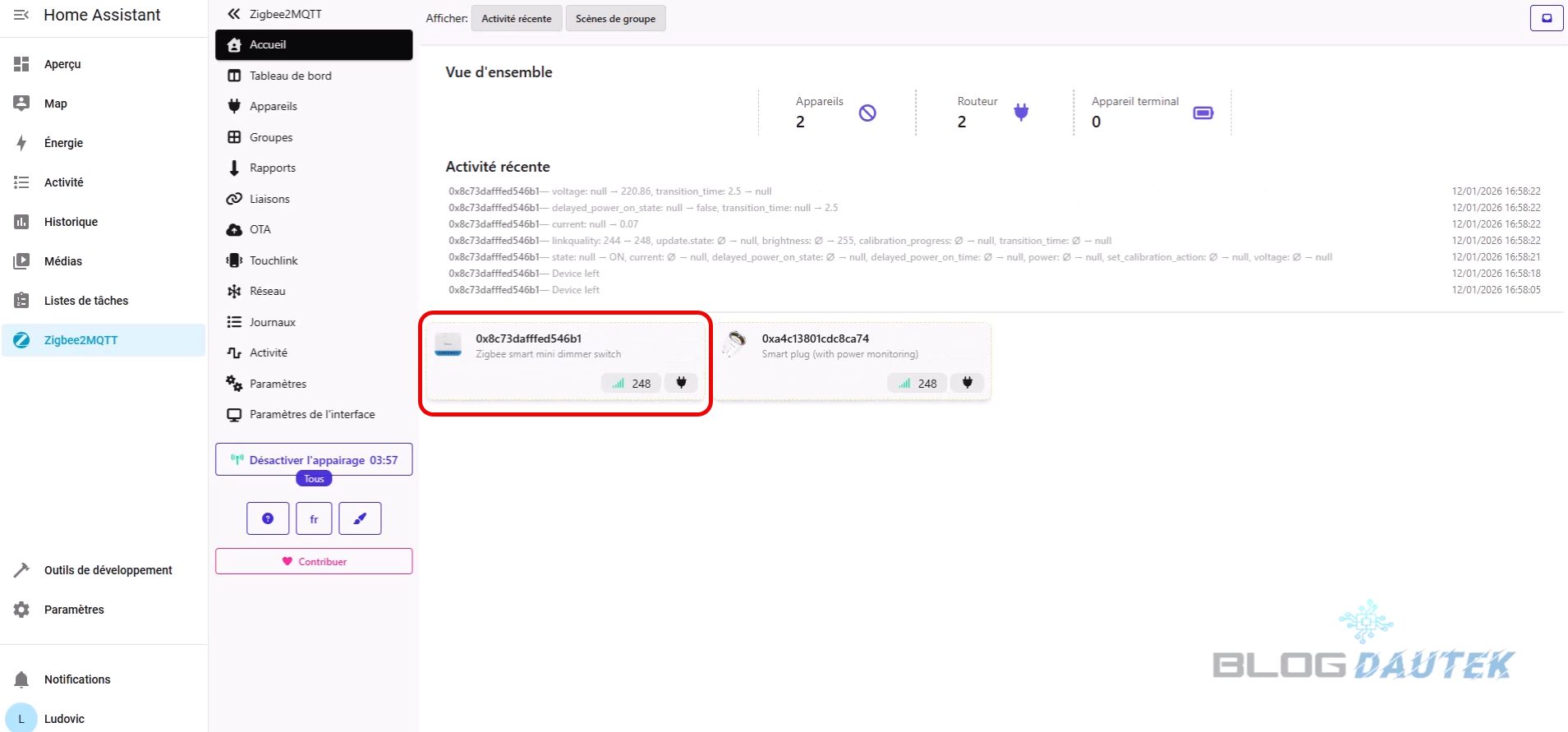

Sur Home Assistant, l’intégration sera identiques aux modules Zigbee.

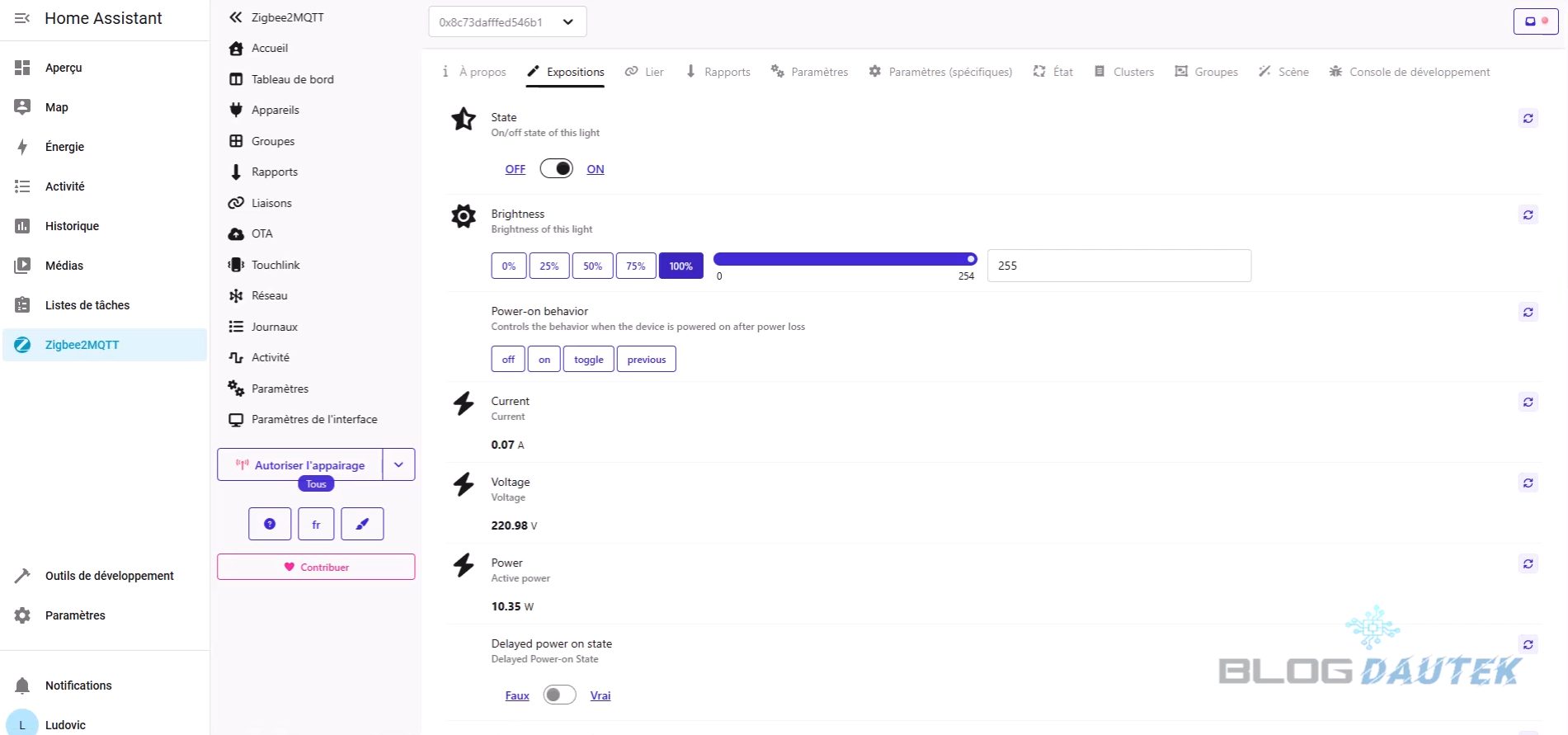

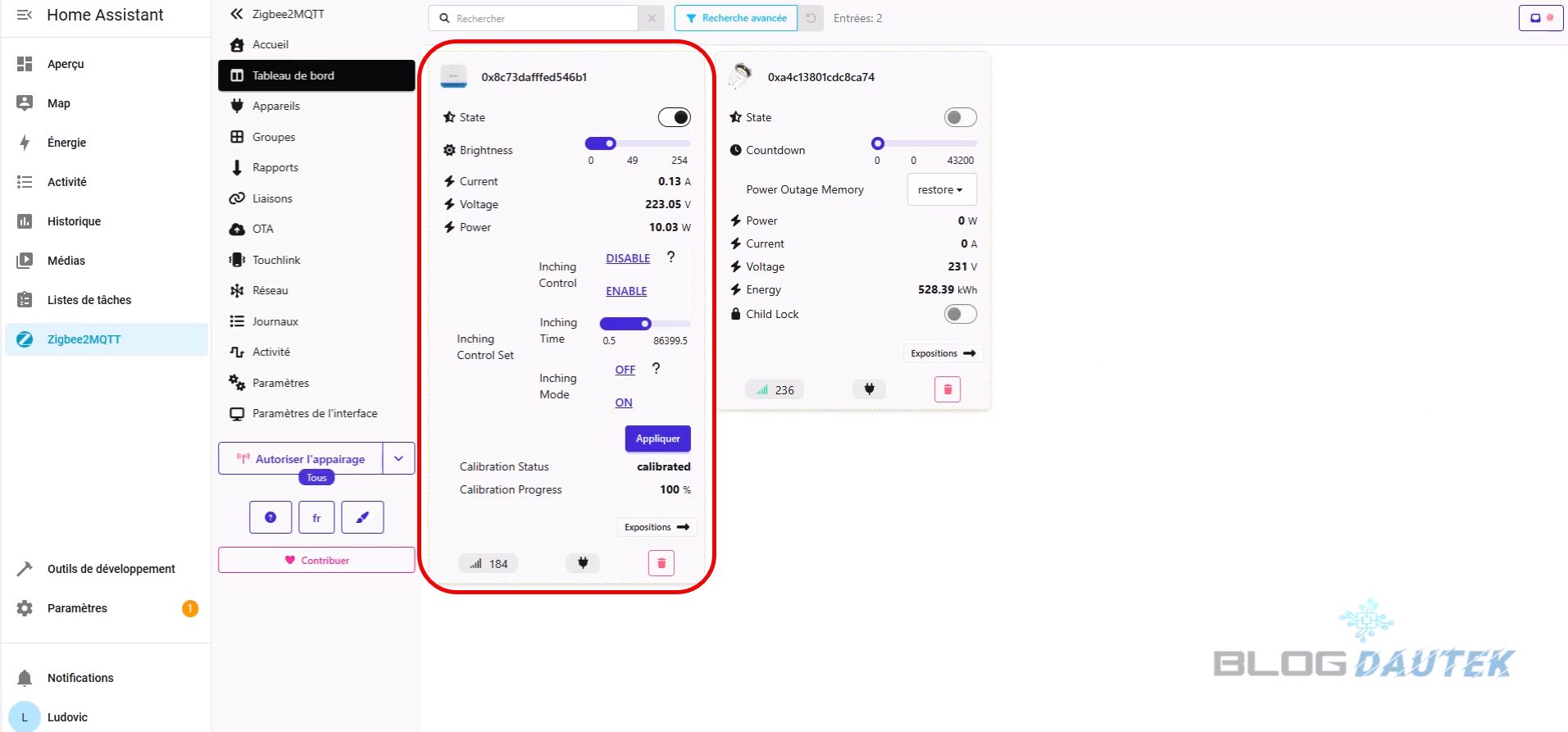

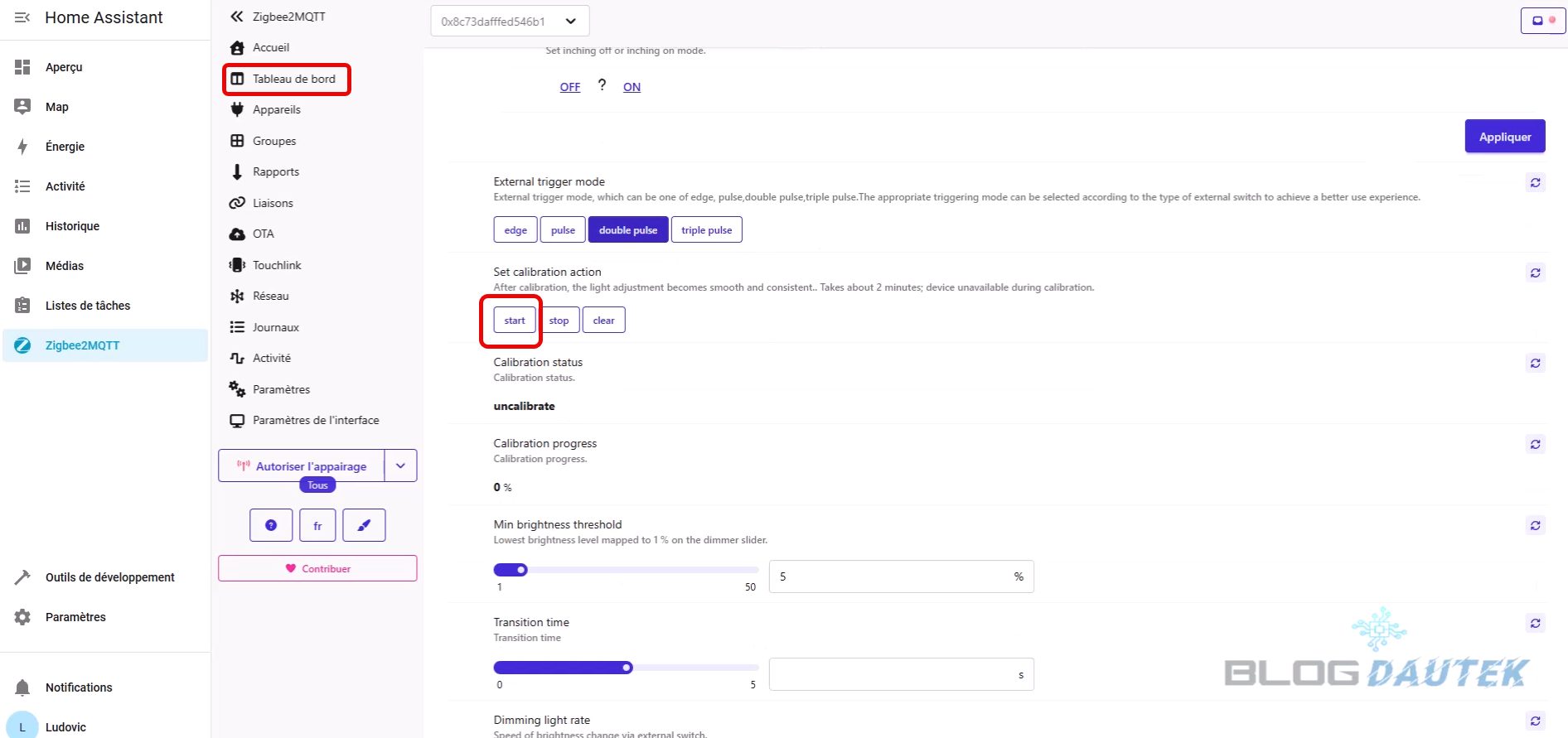

Maintenant, l’intégration est terminée. cliquez sur Expositons pour voir les paramètres.

Enfin, cliquez sur le module et réglez la luminosité.

Configuration du module sur Jeedom

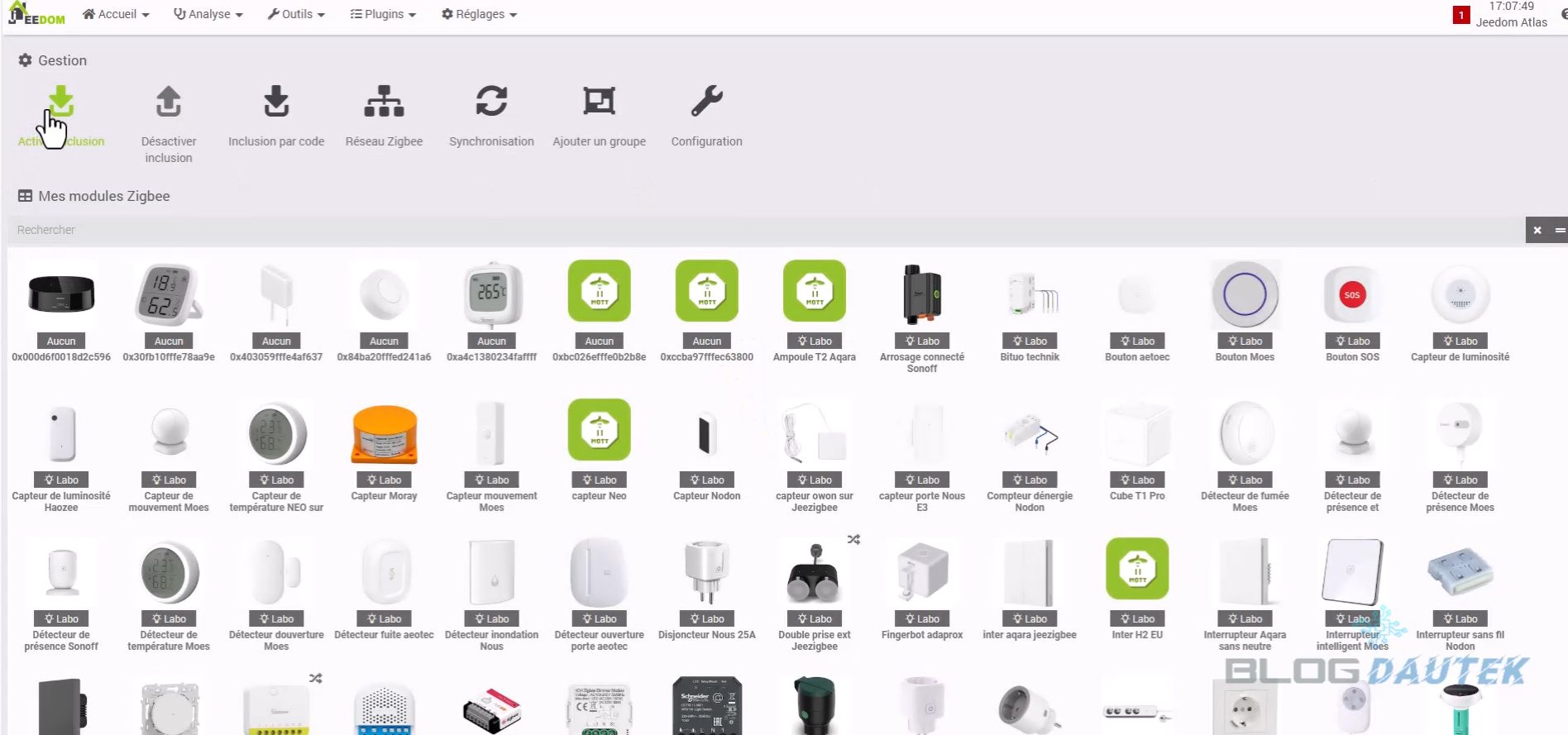

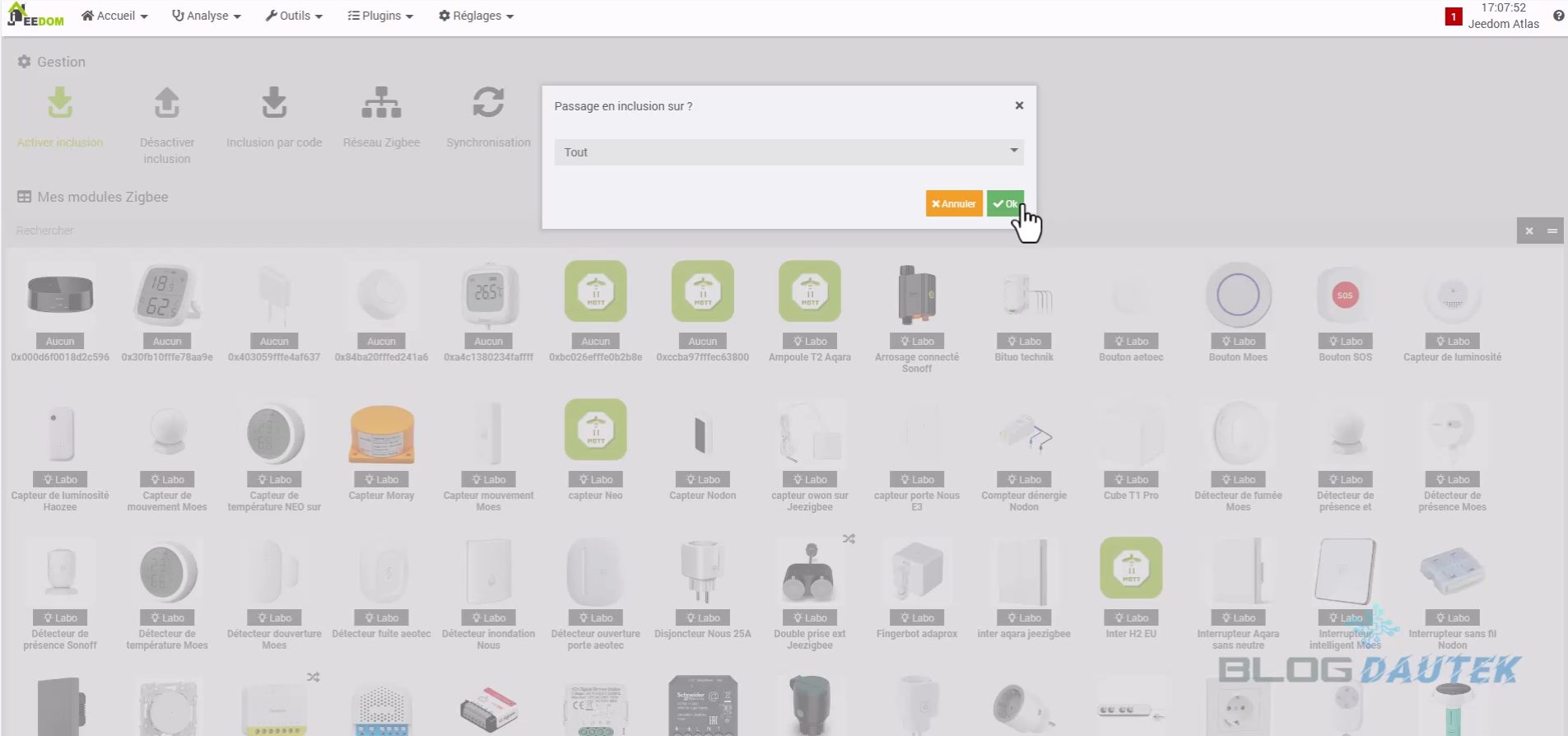

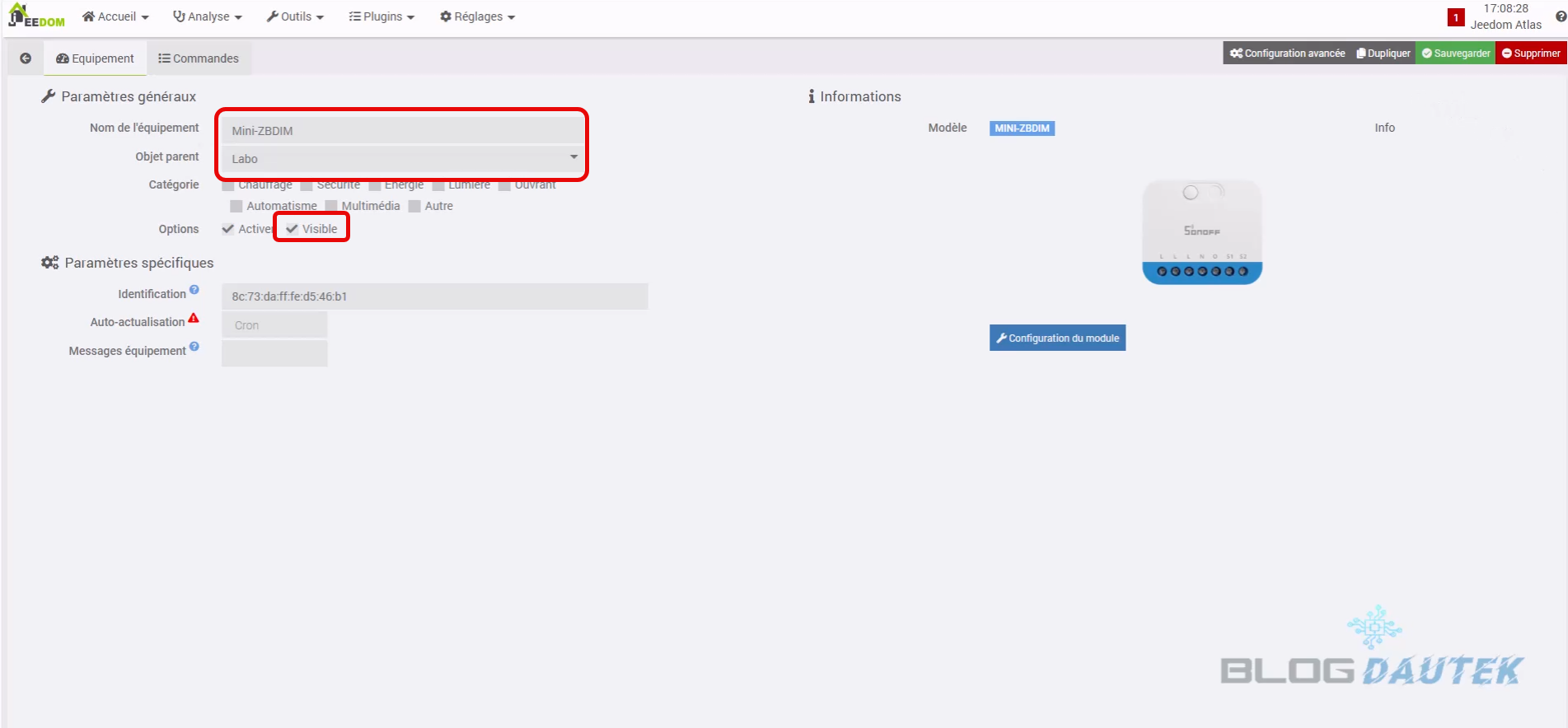

Pour Jeedom, l’installation est similaire.

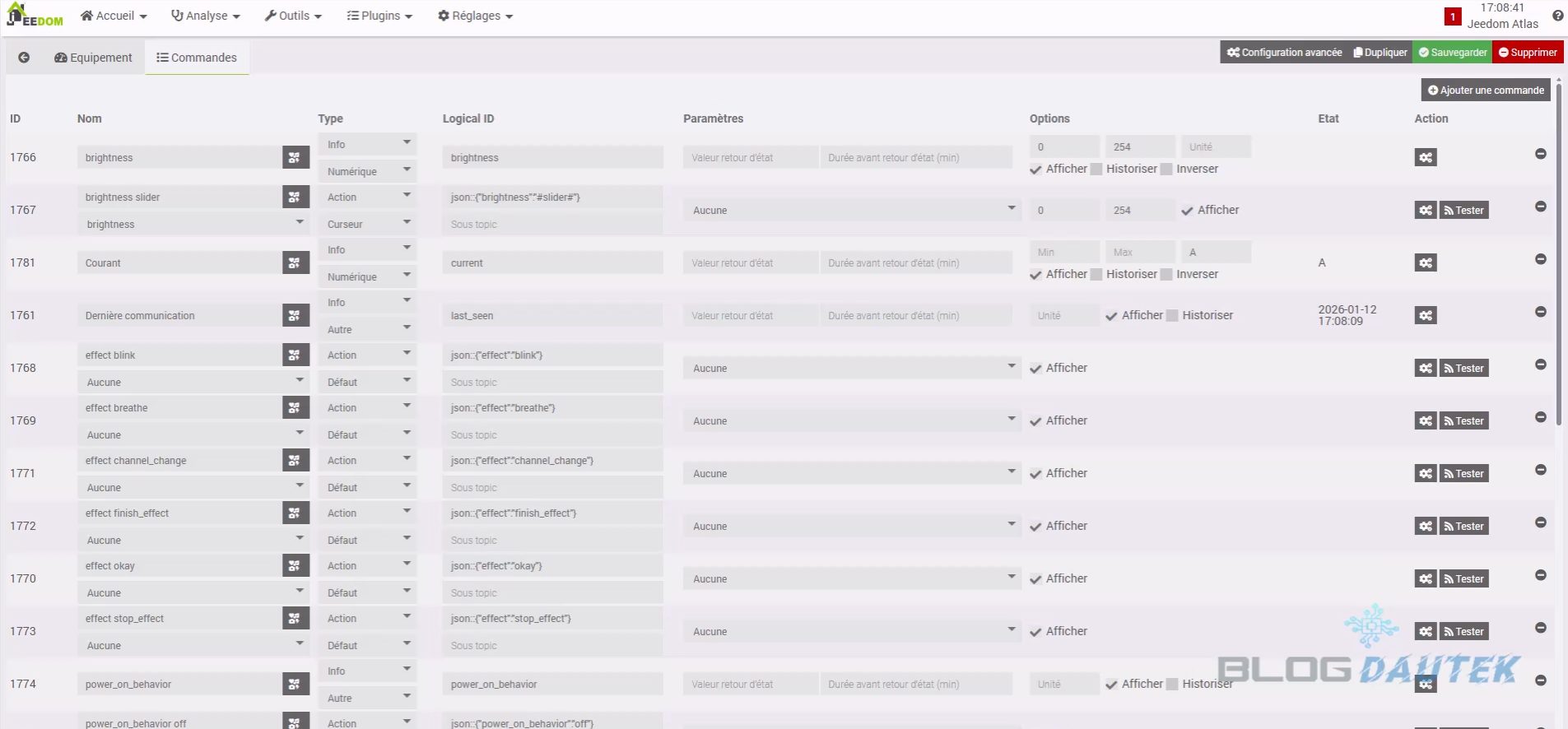

Maintenant, l’intégration est finie.

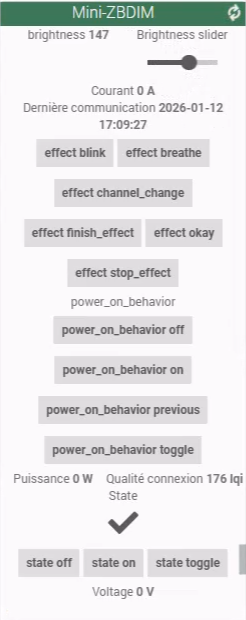

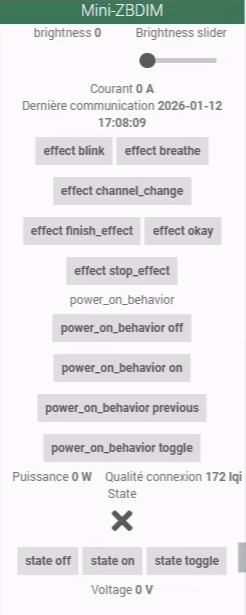

Enfin, votre module est opérationnel.

Module Mini-DIM Matter over Wifi

Configuration du module sur Ewelink

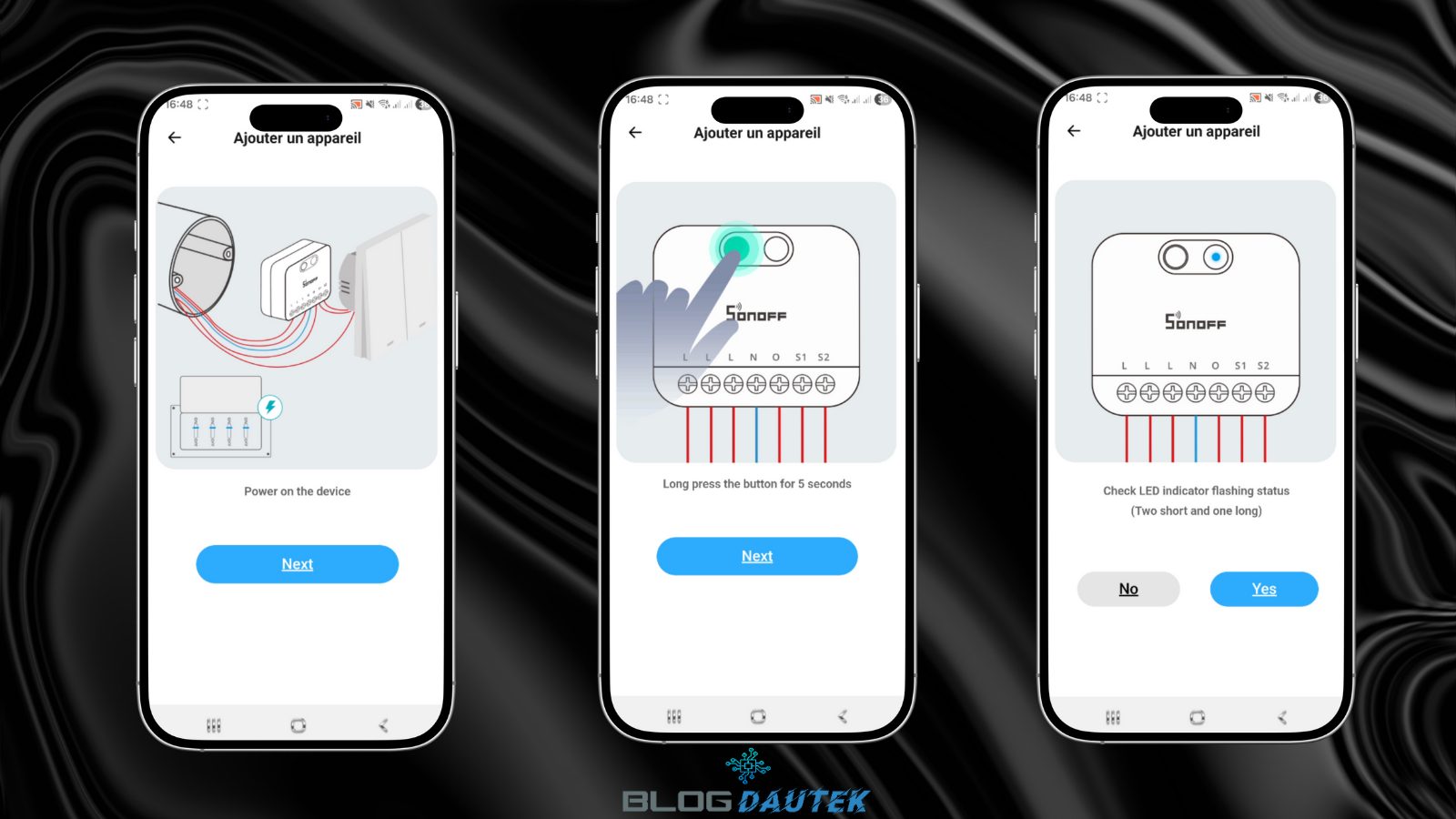

Dernier module à configurer avec Matter. L’installation est toujours la même.

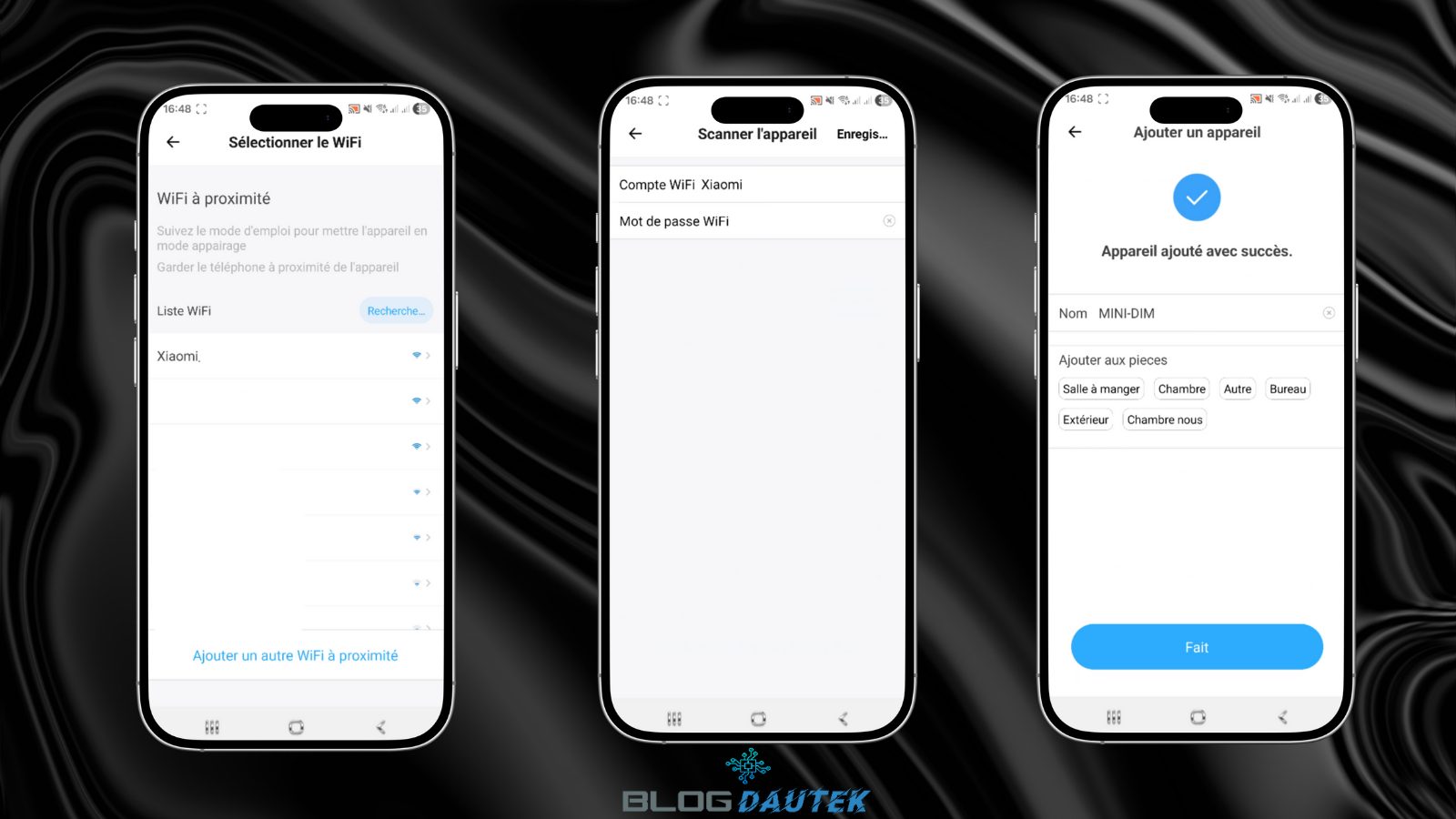

Maintenant, la connexion va se faire et sélectionnez votre réseau Wi-Fi et votre mot de passe, puis, cliquez sur Enregistrer.

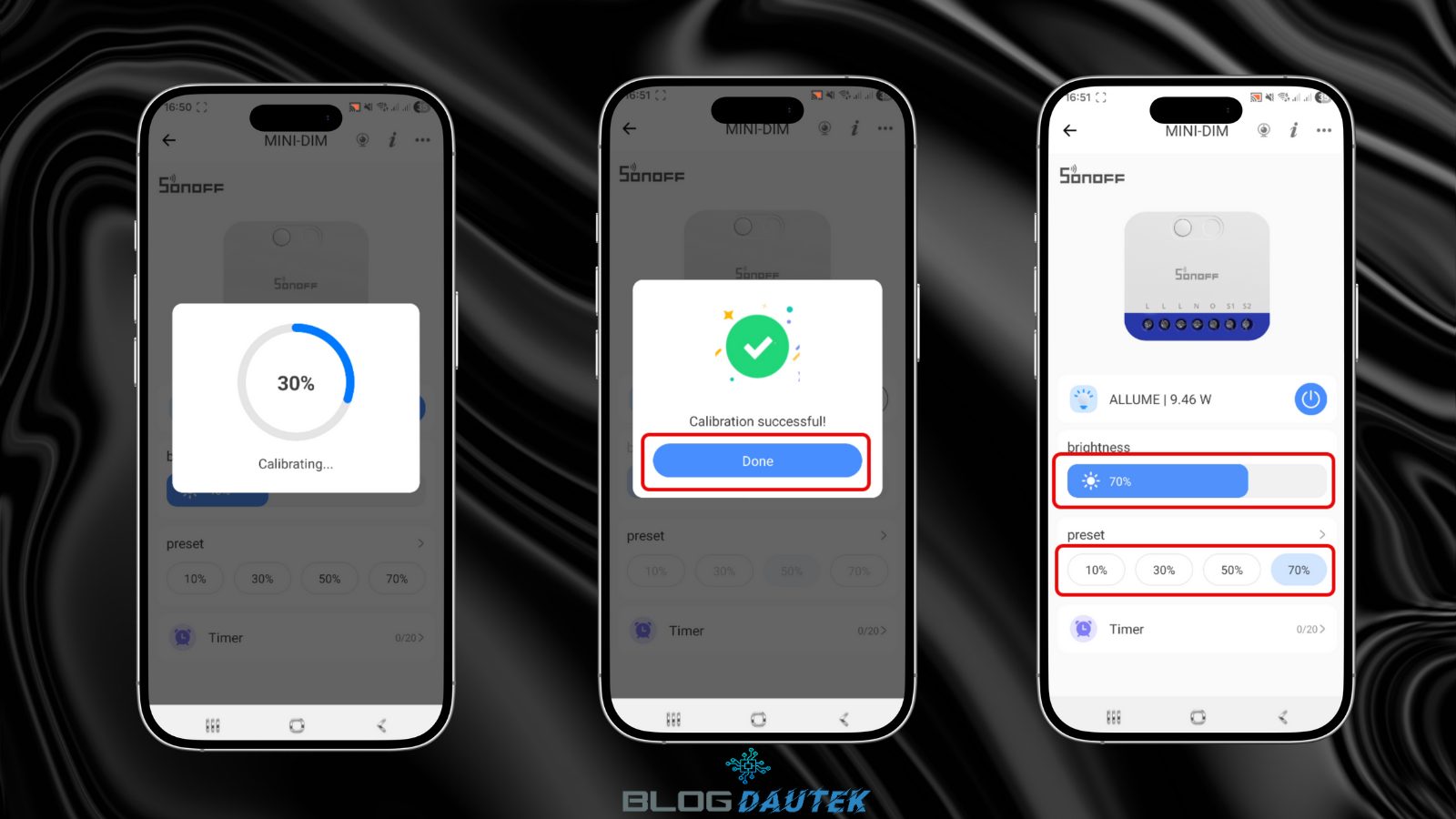

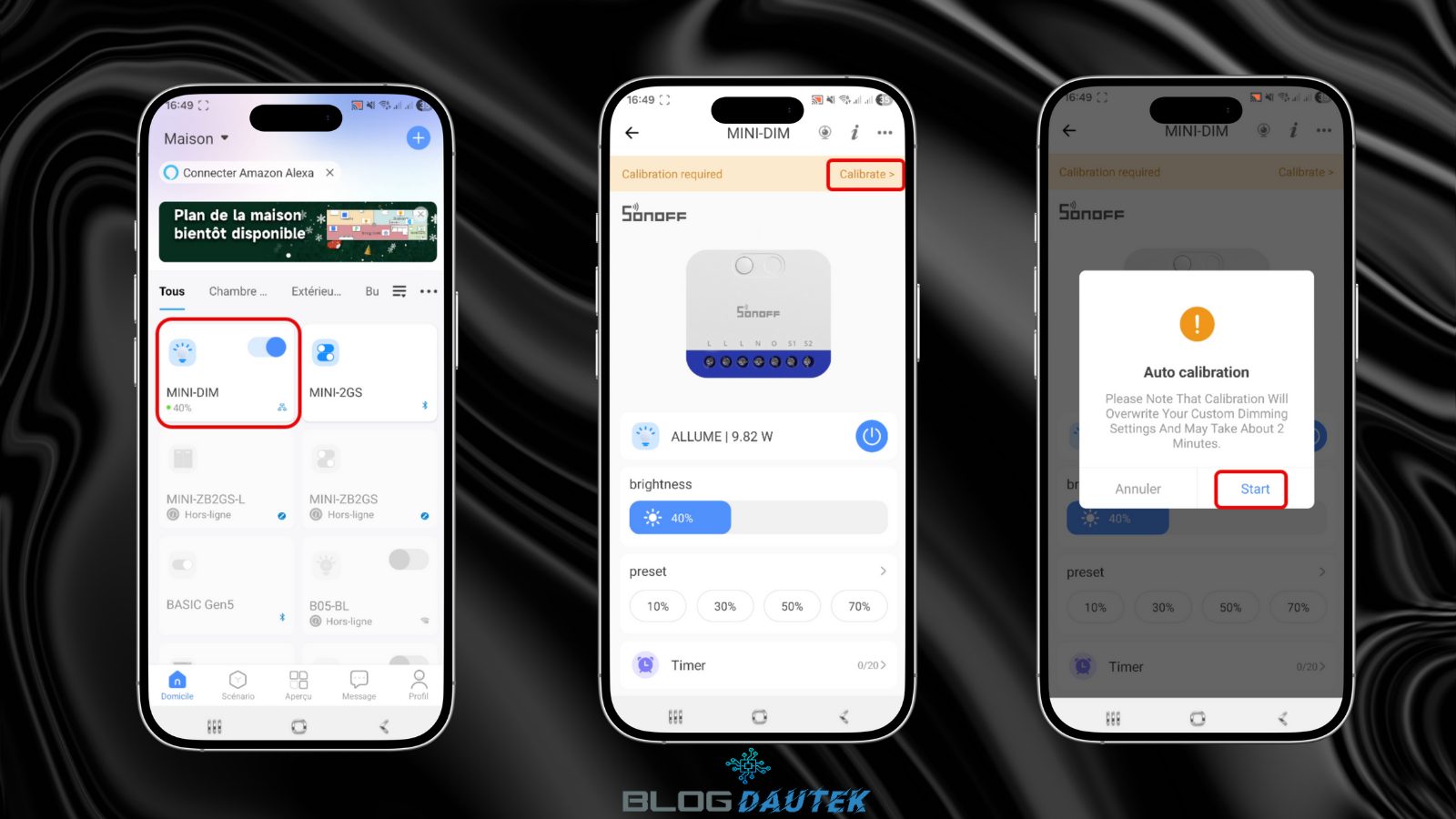

Cliquez sur le module et cliquez sur Calibrate pour lancer la calibration automatique. Maintenant, cliquez sur Start.

Cliquez sur Done et ajustez l’intensité de la lumière.

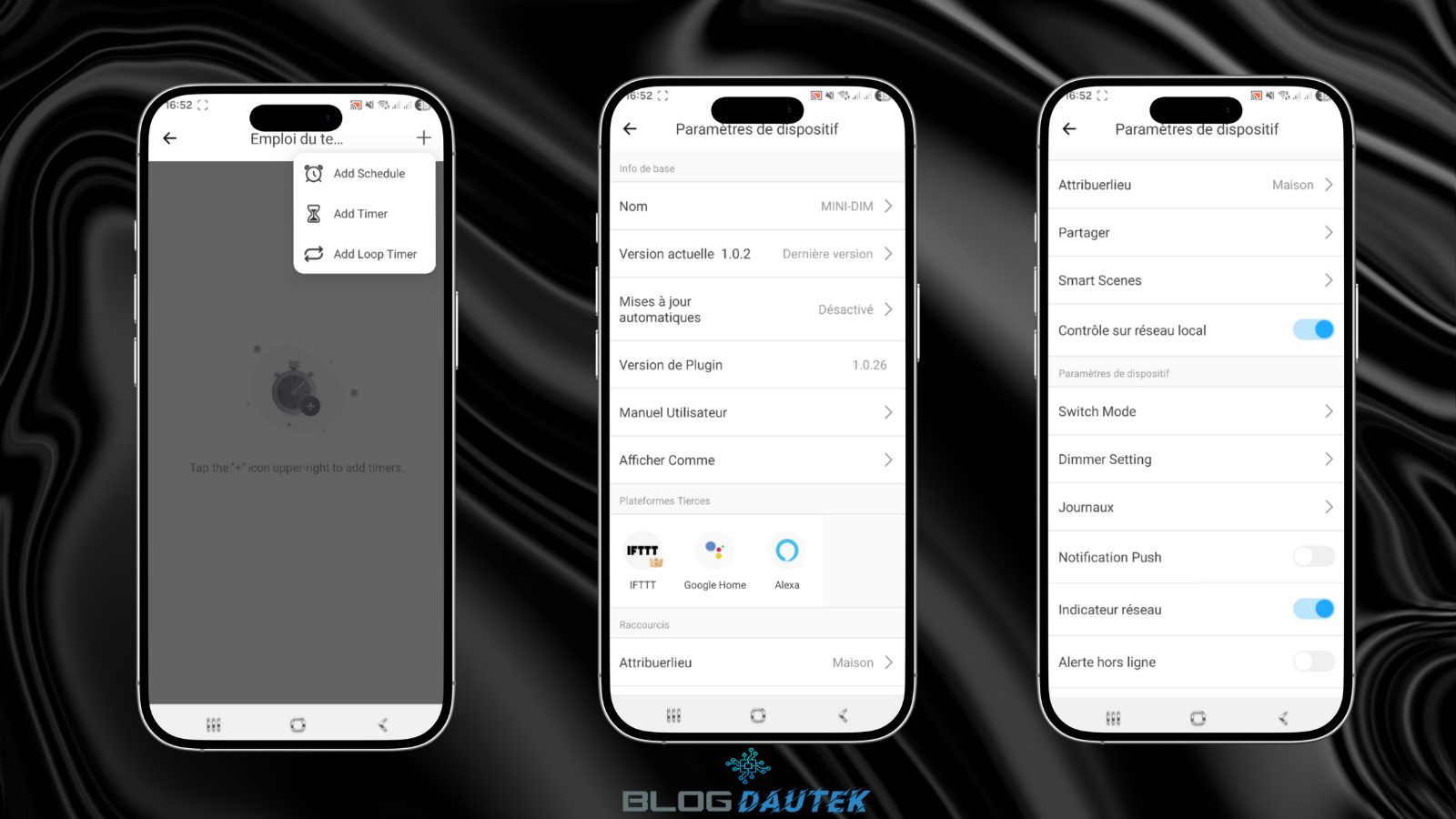

Accédez à la programmation et aux paramètres.

Intégration du module sur Home Assistant

Allez sur l’application Home Assistant pour intégrer le module.

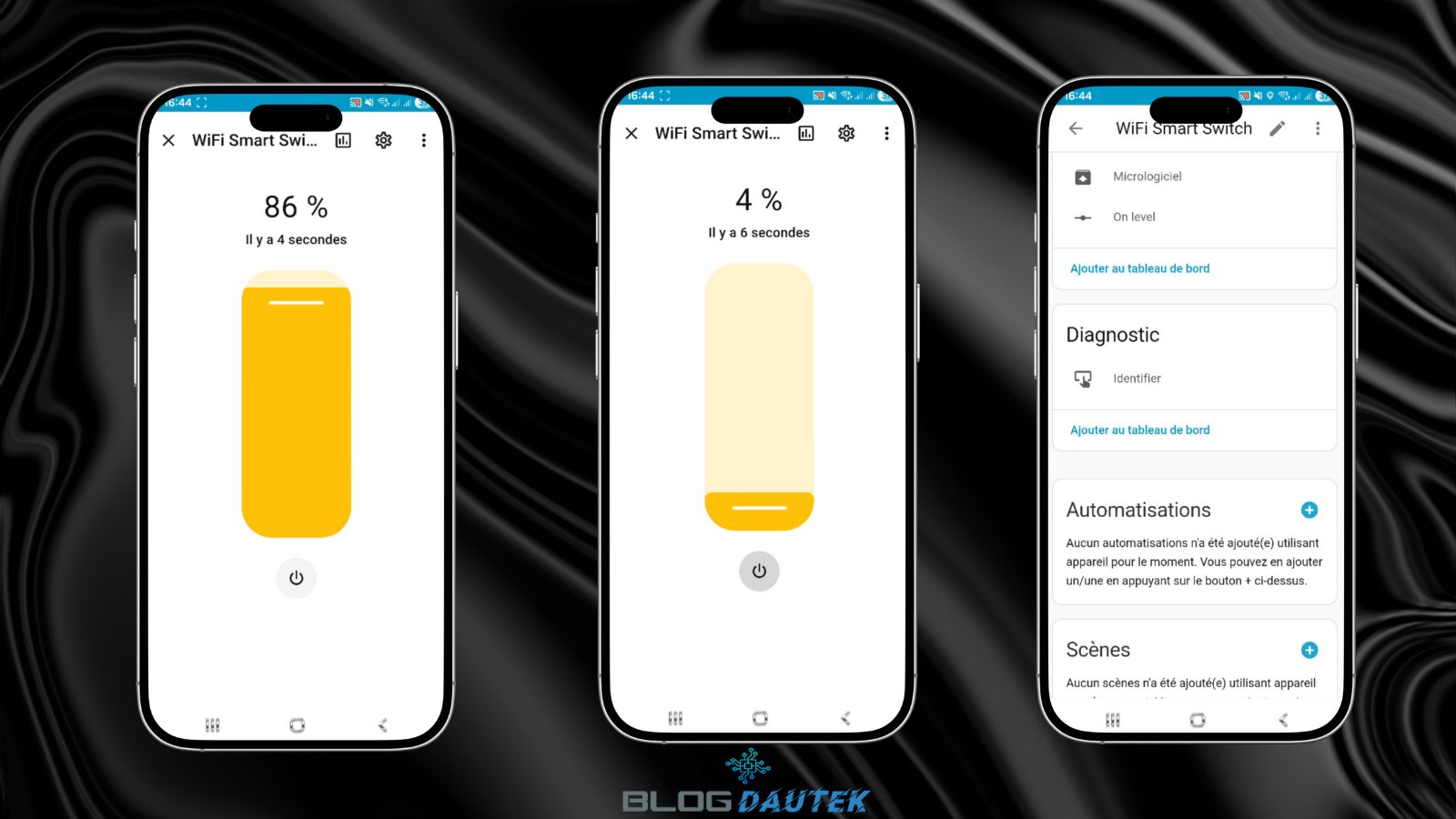

Le module est intégré, cliquez dessus pour l’activer et régler la luminosité.

Configuration du module sur SmartThings

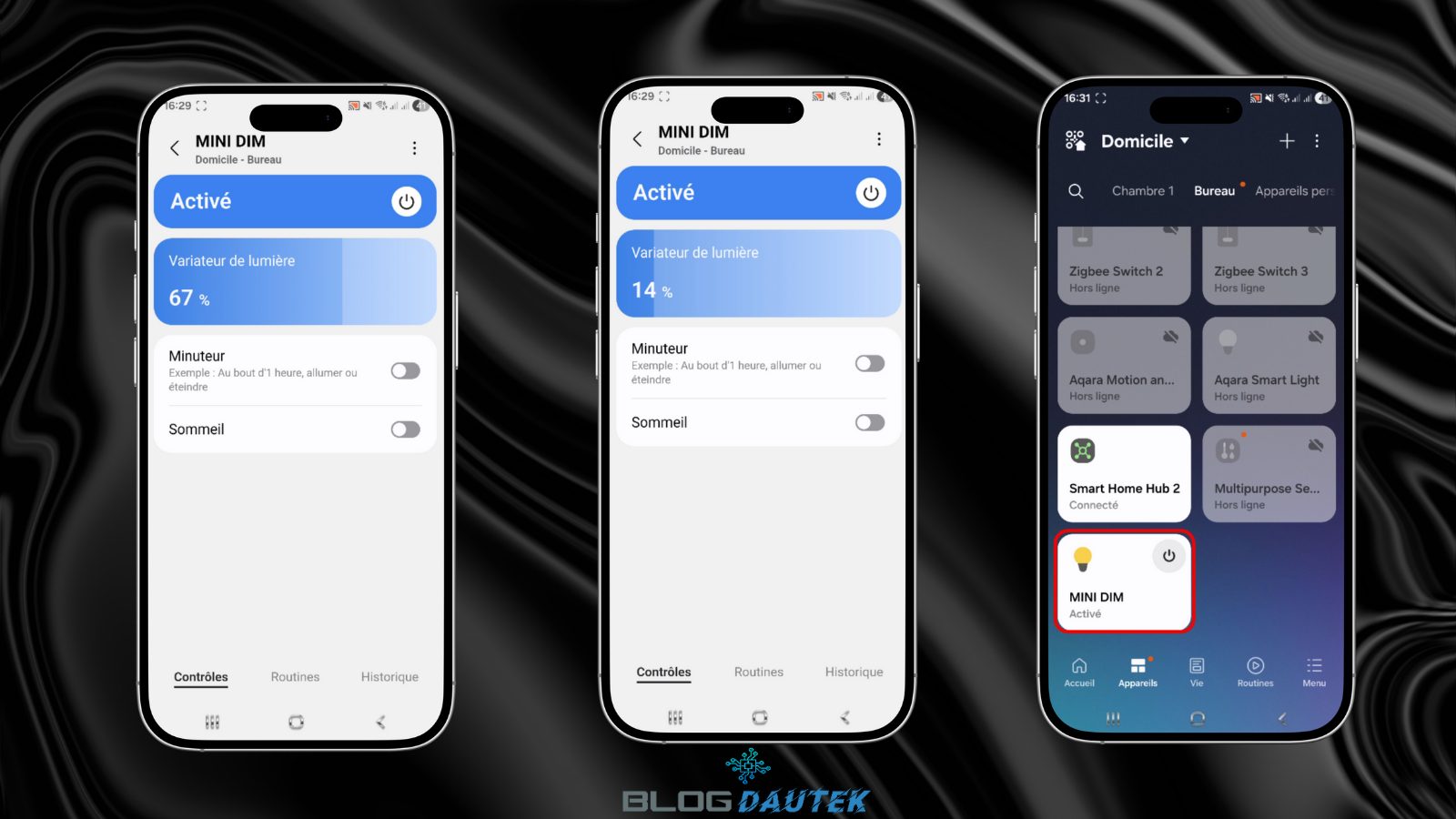

Enfin, SmartThings détecte automatiquement le module et l’intègre facilement.

Activez le et réglez l’intensité comme vous voulez.

Conclusion

La gamme Sonoff Mini répond aux besoins variés d’une installation domotique encastrée. Le Mini-ZB2GS-L s’impose en rénovation sans neutre grâce à ses 12A sur deux canaux. Les relais doubles conviennent aux commandes multiples comme salon ou cuisine. Les variateurs ZBDIM et DIM pilotent ampoules LED ou spots avec précision. Zigbee assure stabilité mesh, Matter ouvre aux écosystèmes ouverts. Le format unique facilite remplacement et stock. Ces modules remplacent avantageusement interrupteurs filaires dans boîtiers 86mm standards. Il ne vous reste plus qu’à choisir en fonction de votre situation !
