Présentation de l’interrupteur variateur Sonoff Orb-ZBDIM et Orb-DIM

L’interrupteur variateur connecté est l’un des équipements les plus utiles pour transformer un éclairage ordinaire en un éclairage intelligent et personnalisable. Avec la gamme Orb de Sonoff, la marque chinoise spécialisée en domotique propose deux déclinaisons complémentaires : l’Orb-ZBDIM (Zigbee 3.0) et l’Orb-DIM (Matter over WiFi).

Appartenant à la série Fusion de Sonoff, ces interrupteurs variateurs muraux remplacent directement un interrupteur classique dans un boîtier encastré standard. Ils permettent de régler l’intensité lumineuse de 0 à 100 %, de programmer des scènes d’ambiance, de suivre la consommation électrique en temps réel, et d’automatiser l’éclairage via une application ou une commande vocale.

Déballage de l’interrupteur variateur Sonoff Orb-ZBDIM et Orb-DIM

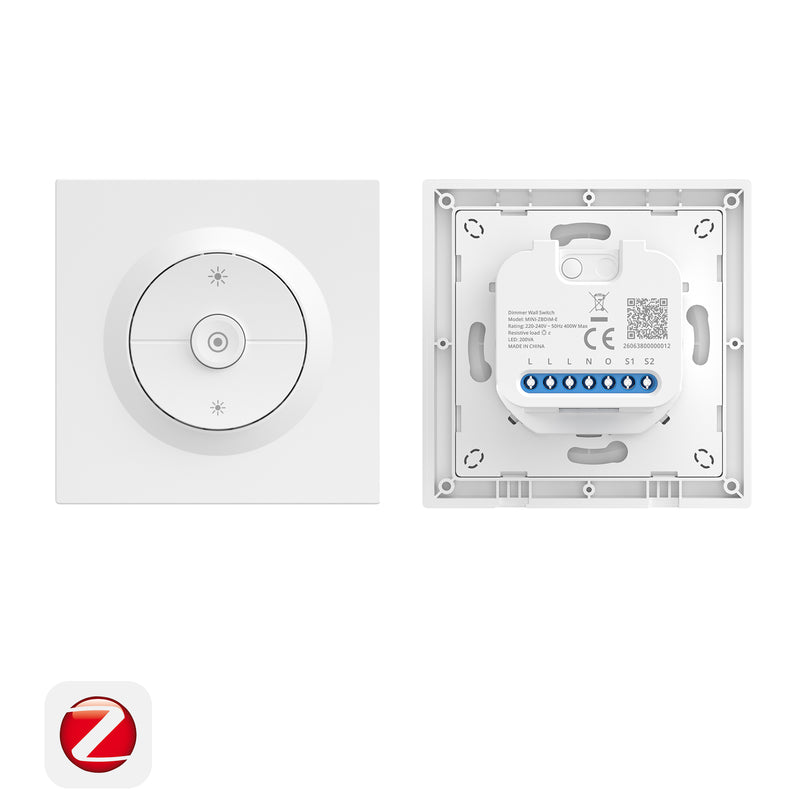

Interrupteur variateur Orb-ZBDIM Zigbee

L’originalité de la gamme Orb tient dans sa conception modulaire, en effet, le module et la plaque avant sont séparables, ce qui facilite le remplacement d’un composant défectueux sans avoir à tout démonter.

Il est fourni avec une notice multilingues dont le français et visseries.

Trois boutons compose l’interrupteur avec un pour allumer et éteindre, et les deux autres pour augmenter ou baisser la luminosité.

Vue arrière, avec le bouton pour l’appairage sur le module qui est possible d’enlever.

Caractéristiques

• Alimentation : 220–240V~ 50Hz
• 400W charge résistive max
• Dimensions : 86 × 86 × 34 mm
• Poids net : 83 g
• Protocole : Zigbee 3.0
• Plage de température de fonctionnement : – -10℃ à 40℃

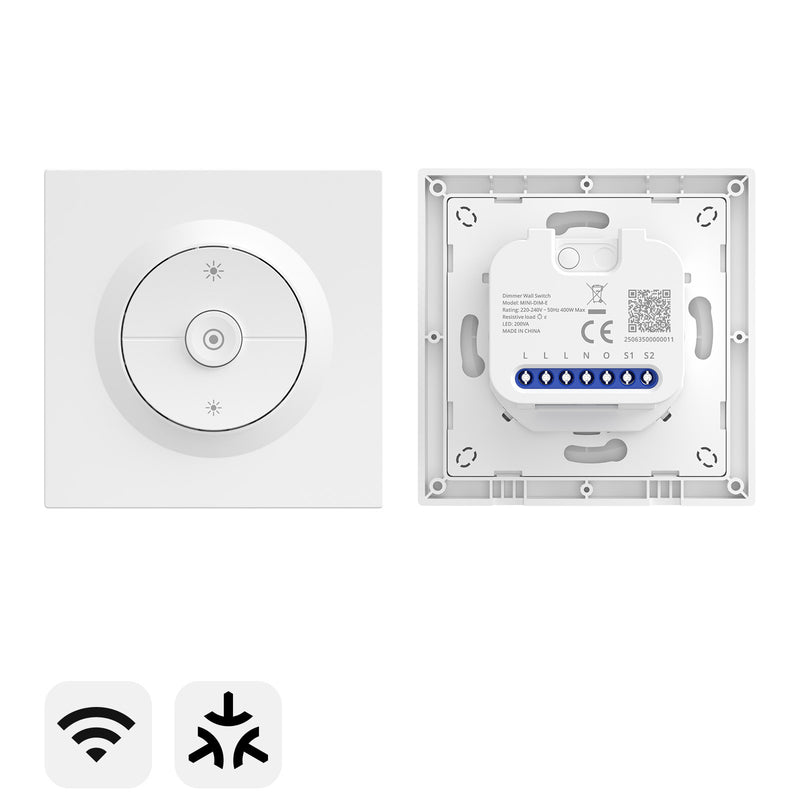

Interrupteur variateur Orb-DIM Matter over Wifi

Ce modèle est identique au précédent, la seule chose qui change c’est le module.

Il est fourni avec une notice et visseries.

Face avant identique à la version Zigbee. Vue démonté pour la fixation au mur.

De dos, le bouton d’appairage et le QR code Matter.

Caractéristiques

• Alimentation : 220–240V~ 50Hz
• 400W charge résistive max
• Dimensions : 86 × 86 × 34 mm
• Poids net : 83 g
• Protocole : Matter over Wifi
• Plage de température de fonctionnement : – -10℃ à 40℃

Mise en place de l’interrupteur variateur Sonoff Orb-ZBDIM et Orb-DIM

Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

Retrouvez dessous, les câblages différents pour tous les interrupteurs et il est identique pour les deux.

Interrupteur variateur Orb-ZBDIM

Interrupteur variateur Orb-DIM

Intégration de l’interrupteur variateur Sonoff Orb-ZBDIM et Orb-DIM

Interrupteur Orb-ZBDIM Zigbee

Configuration de l’interrupteur variateur sur Ewelink

Pour configurer l’interrupteur dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code au dos puis cliquez sur User Manuel pour accéder à la notice et sur Add Device pour commencer l’intégration.

Ensuite, cliquez sur Next. Appuyer 5 secondes sur le bouton d’appairage et cliquez à nouveau sur Next. Puis, le voyant à côté du bouton clignote, cliquez sur Yes.

Maintenant, sélectionnez votre hub Zigbee, pour ma part le hub Sonoff et cliquez sur Suivant. l’interrupteur variateur s’installe et en bas de la page du hub, vous le retrouvez.

Cliquez dessus pour y accéder et en haut un bandeau s’affiche pour la calibration, cliquez dessus puis sur Start. Réglez le minimum et le maximum de l’ampoule.

Puis, cliquez sur Save. Vous pouvez l’allumer et changez la luminosité et faire des programmations.

Intégration de l’interrupteur sur SmartThings

Pour l’intégration, cliquez sur le + puis sur Ajouter un appareil puis chercher à proximité. Pour cela, il faudra un hub Zigbee, pour ma part j’utilise le Hub Aeotec.

Ensuite, l’interrupteur connecté est trouvé après avoir lancé l’appairage dessus. Changez le nom si vous le souhaitez. Cliquez sur la vignette pour avoir plus de détails.

Maintenant, vous pouvez allumer l’ampoule et régler la luminosité.

Intégration de l’interrupteur Sonoff sur Home Assistant

Pour configurer l’interrupteur sur Home Assistant, cliquez sur Paramètres.

Maintenant, cliquez Zigbee.

Puis sur Ajouter un appareil.

Maintenant, la recherche commence via ZHA et lancez l’appairage le module de l’interrupteur.

Ensuite, l’intégration se fait et sélectionnez une pièce.

Enfin, allez dans l’aperçu et retrouvez l’interrupteur en l’activant et en cliquant dessus vous pouvez régler la l’intensité.

Configuration de l’interrupteur connecté sur Jeedom

Enfin, terminons le configuration de l’interrupteur avec Jeedom. Pour cela, allez sur Plugins puis Protocole domotique puis JeeZigbee.

Maintenant, cliquez sur Activez inclusion puis sur OK.

Mettez le nom et la pièce que vous souhaitez.

Maintenant, sur l’onglet Commandes, on aperçoit les différents paramètres qui sont nombreux.

Enfin, dans la pièce de l’interrupteur, on peut allumer et éteindre et ajuster la luminosité.

Interrupteur variateur Orb-DIM Matter over Wifi

Configuration de l’interrupteur sur Ewelink

Pour configurer cette version, c’est similaire à la version Zigbee. Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse et scannez le QR code Matter sur la notice et cliquez sur Add Device.

Ensuite, cliquez sur Next. Appuyez 5 secondes sur le bouton d’appairage et le LED clignotera.

Puis, la connexion va se faire et sélectionnez votre réseau Wi-Fi. Saisir le mot de passe, puis, cliquez sur Enregistrer.

Puis, sur Fait. Sur la page d’accueil, cliquez sur l’interrupteur puis en haut sur le bandeau pour la calibration.

Cette fois, elle se fait en automatique, cliquez sur Start puis sur Done quand c’est terminée.

Vous pouver l’actionner et régler la luminosité. Accédez également aux paramètres pour effectuer quelques réglages selon vos souhaits.

Intégration de l’interrupteur sur Home Assistant

Pour l’installer, allez sur votre application Home Assistant sur votre smartphone. Ensuite, cliquez sur Paramètres puis Matter.

Maintenant, cliquez sur Ajouter un appareil puis sur Non et scannez le QR code.

Cliquez sur Je suis prêt et laisser l’intégration se faire. Puis, cliquez sur Ok.

Maintenant, dans Aperçu, vous allumez l’interrupteur à distance et ajuster l’intensité.

Configuration de l’interrupteur variateur sur SmartThings

Pour l’intégration sur SmartThings la détection se fait automatiquement sur mon smartphone. Cliquez sur Ajouter puis scannez le QR code et laissez la configuration se faire.

Maintenant, cliquez sur Accéder à écran d’accueil et cliquez sur commencer à utiliser. Sur la page d’accueil, cliquez sur la vignette correspondante pour y accéder.

Intégration de l’interrupteur sur Homey

Pour configurer l’interrupteur sur Homey, cliquez sur + puis Nouvel appareil.

Maintenant, cliquez Matter.

Puis sur Connecter.

Maintenant, lancez l’appairage sur l’interrupteur et cliquez sur Continuer.

Ensuite, renseignez le code Matter et cliquez sur Connecter. L’intégration se fera après avoir sélectionné votre Wifi.

Enfin, allez dans Appareils et allumez la lumière et réglez l’intensité.

Conclusion

Les modèles Orb-ZBDIM et Orb-DIM de Sonoff sont deux excellentes options d’interrupteur variateur selon votre installation. Le choix entre Zigbee et Wi-Fi dépendra principalement de votre écosystème domotique existant. Ils permettent de transformer un éclairage classique en solution intelligente, avec un contrôle précis et une intégration fluide dans votre maison connectée.
