Présentation des modules MINI PM Sonoff

Le MINI PM Sonoff s’adresse à ceux qui veulent intégrer la mesure de consommation électrique directement dans une installation domotique, sans forcément utiliser une prise connectée ou un compteur installé dans le tableau électrique. Mais SONOFF complique un peu le choix avec quatre références proches : certaines permettent également de couper l’alimentation, d’autres se limitent à la mesure, et le protocole n’est pas le même selon le modèle.

La gamme se compose du MINI-1GSP et du MINI-ZB1GSP, qui combinent commutation ON/OFF et mesure d’énergie, ainsi que du MINI-1GP et du MINI-ZB1GP, qui sont des compteurs d’énergie sans fonction de coupure. Les deux premiers groupes se distinguent également par leur connectivité : Matter over Wi-Fi pour les modèles 1G et Zigbee 3.0 pour les références ZB.

J’ai donc passé en revue les quatre références pour comprendre leurs différences et surtout savoir lequel choisir selon son installation. Si vous hésitez entre MINI-1GSP, MINI-ZB1GSP, MINI-1GP et MINI-ZB1GP, ce test doit permettre de faire le bon choix avant de passer à l’installation.

Lire cet article Sonoff SNZB-06P24 : Le détecteur de présence humaine Zigbee qui voit bien plus qu’un simple mouvement

Déballage des modules MINI PM Sonoff

Quatre références, deux usages

Le nom MINI PM peut rapidement prêter à confusion. Les quatre références ne proposent pourtant pas exactement la même chose.

Les modèles MINI-1GSP et MINI-ZB1GSP sont des modules de commutation. Ils permettent donc de commander l’alimentation d’une charge tout en mesurant son énergie.

À l’inverse, les MINI-1GP et MINI-ZB1GP sont de simples compteurs d’énergie. SONOFF précise d’ailleurs explicitement que le MINI-ZB1GP est une version « non-switch » qui ne permet pas de contrôler l’appareil raccordé.

C’est la première différence à retenir :

GSP = mesure + commutation

GP = mesure sans commutation

Ensuite vient le choix du protocole :

• 1GSP / 1GP : Matter over Wi-Fi
• ZB1GSP / ZB1GP : Zigbee 3.0

Les quatre modèles sont des micromodules destinés à une installation encastrée.

Modules Matter over Wifi MINI-1GSP / MINI-1GP

Module MINI-1GSP

Le module est livré avec notice avec le français.

Vue de face, avec bouton pour appairage et bornier.

Vue de dessous du bornier.

Caractéristiques

• Référence produit : MINI-1GSP (MINI ONE PM).
• Gamme : Série MINI Extreme Gen5.
• Marque : SONOFF.
• Microcontrôleur (MCU) : ESP32-C6.
• Tension d’alimentation : 100 – 240 VAC (50/60 Hz) – Neutre obligatoire.
• Courant maximal : 16 A (charge résistive).
• Puissance maximale : 3680 W sous 230 VAC.
• Protocoles sans fil : WiFi (2.4 GHz) et Matter over WiFi.
• Protocoles de communication locale : Interface Web locale, MQTT, JSON-RPC 2.0, HTTP, WebSocket.
• Mesure énergétique : Suivi de consommation et production bidirectionnelle (V, A, W, kWh).
• Protections : Surcharge, surtension, surintensité, surchauffe
• Dimensions : 39.5 x 33 x16.8 mm

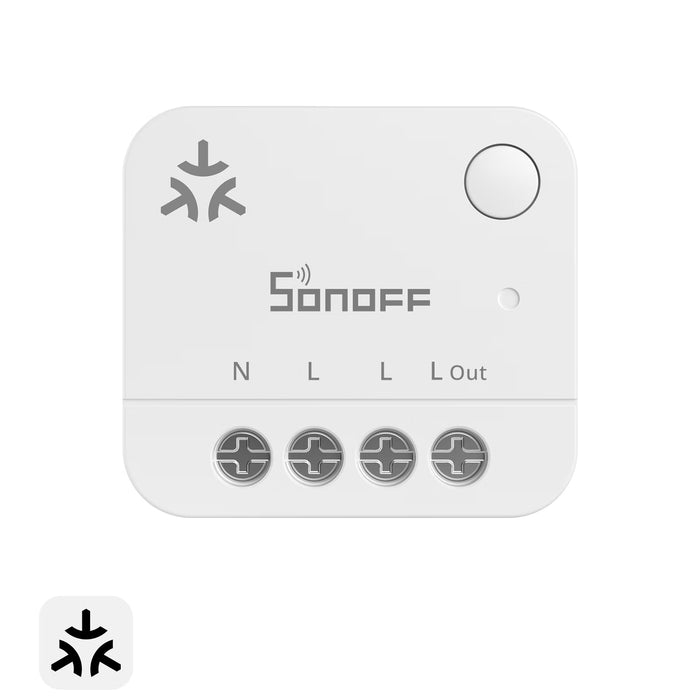

Module MINI-1GP

Cette version a le bornier plus petit, 4 boches au lieu de 6 pour le modèle précédent.

Caractéristiques

• Référence produit : MINI-1GP (MINI PM)
• Gamme : Série MINI Extreme Gen5
• Marque : SONOFF
• Microcontrôleur (MCU) : ESP32-C6
• Tension d’alimentation : 100 – 240 VAC (50/60 Hz) – Neutre obligatoire
• Courant maximal supporté : 16 A
• Puissance maximale : 3680 W sous 230 VAC
• Fonction de coupure (Relais ON/OFF) : Non (module compteur pur).
• Protocoles sans fil : WiFi (2.4 GHz) et Matter over WiFi
• Protocoles de communication locale : Console Web locale, MQTT Discovery, JSON-RPC 2.0, HTTP, WebSocket
• Données mesurées : Tension (V), Courant (A), Puissance active (W), Énergie cumulée (kWh), flux bidirectionnel
• Dimensions : 32 x 29 x15.9 mm

Modules Zigbee MINI-ZB1GSP / MINI-ZB1GP

Module MINI-ZB1GSP

Identique à la version Matter, seule le protocole change.

Caractéristiques

• Référence : MINI-ZB1GSP (Série MINI One PM)
• Protocole sans fil : Zigbee 3.0 (IEEE 802.15.4)
• Processeur / MCU : TLSR8656
• Courant maximal : 16 A
• Alimentation : 100-240 V CA, 50/60 Hz
• Mesures suivies : Puissance active (W), Courant (A), Tension (V), Énergie cumulée (kWh)
• Historique interne : Enregistrement et suivi des tendances de consommation avec possibilité d’exportation des données
• Environnement d’utilisation : Intérieur uniquement (Humidité de fonctionnement : 5% à 95% HR sans condensation)
• Dimensions : 39.5 x 33 x16.8 mm

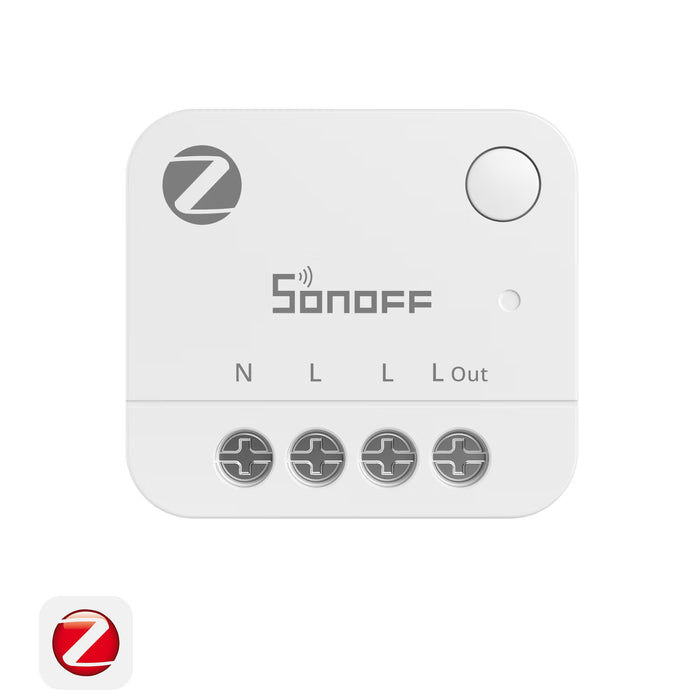

Module MINI-ZB1GP

Identique au modèle MINI-1GP, seule le protocole change.

Caractéristiques

• Référence : MINI-ZB1GP (Gamme MINI PM).
• Protocole sans fil : Zigbee 3.0 (IEEE 802.15.4).
• Puce / MCU : TLSR8656.
• Type de mesure : Bidirectionnelle (Consommation et Production).
• Paramètres mesurés : Puissance (W), Tension (V), Intensité (A), Énergie cumulée (kWh).
• Alimentation : 100-240 V CA, 50/60 Hz.
• Dimensions : 32 x 29 x15.9 mm

Mise en place des modules MINI PM Sonoff

Le schéma de câblage pour les modèles MINI-1GSP et MINI-ZB1GSP

Le schéma de câblage pour les modèles MINI-1GP et MINI-ZB1GP

Intégration des modules MINI PM Sonoff

L’intégration est la même, donc je vais faire une intégration Matter over Wifi et une Zigbee sur les deux plus petit modules. La seule différente, c’est que les 2 autres modules ont un bouton pour l’activation On/Off.

Module Matter over Wifi

Configuration sur Ewelink

Pour configurer le module dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code puis cliquez sur User Manuel pour accéder à la notice et sur Add device pour commencer à l’intégrer. Branchez le module et cliquez sur Next.

Ensuite, lancez l’appairage si besoin en appuyant 5 secondes sur le bouton puis cliquez sur Next. Si la LED clignote cliquez sur Yes puis sélectionnez votre réseau WiFi.

Maintenant, changez le nom et mettez le dans une pièce et cliquez sur Fait. Sur la page d’accueil, cliquez sur le module.

Vous pouvez suivre la consommation et dans les paramètres vous voyez l’adresse IPV4 pour accéder à l’interface web.

Intégration sur Home Assistant

Pour l’installer sur Home Assistant, il faut aller sur l’application mobile, suivi de Paramètres et Matter.

Maintenant, cliquez sur Ajouter un appareil puis sur Commencer.

Puis, l’installation se finit en cliquant sur Ok. Modifiez le nom et vous voyez la consommation.

Configuration sur l’interface web Open Edge

Maintenant, passons à Open Edge, l’interface web pour les modules Matter. Mettez dans votre navigateur internet l’adresse IPV4 qu’il y a dans Ewelink, vous accédez à la page que l’on voit dessous, il suffira de mettre un mot de passe.

Maintenant, vous êtes sur la page d’accueil avec le modèle du module et la consommation.

Ensuite, on voit l’intégration de Matter.

Puis, dans l’onglet Network Settings, on peut voir les différents paramètres WiFi notamment.

Enfin, vous pouvez voir les différents réglages de connectivité. Puis, vous pouvez voir d’autres onglets de réglages.

Module Zigbee

Configuration sur Ewelink

Pour configurer le module Zigbee dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code puis cliquez sur User Manuel pour accéder à la notice et sur Add device pour commencer à l’intégrer. J’ai eu un souci et le didacticiel n’a pas fonctionné et si vous êtes dans mon cas, pas de panique, sélectionnez le bridge max.

Ensuite, cliquez sur Ajouter un appareil, puis, sur Suivant et cliquez sur le module.

L’interface pour suivre la consommation est la même, mais, pour cette version il est possible de le connecter en Bluetooth pour contrôle local.

Intégration sur Home Assistant

Pour l’installer sur Home Assistant, cliquez sur Zigbee2MQTT.

Maintenant, cliquez sur Autorisez l’appairage.

Puis, le module Zigbee est intégré, cliquez dessus.

Maintenant, vous avez accès aux informations. Cliquez ensuite sur Expositions pour voir les commandes.

Enfin, dans le tableau de bord, vous pouvez suivre la consommation.

Quel MINI PM Sonoff choisir ?

MINI-1GSP : le choix Matter avec relais

C’est le modèle à retenir si l’objectif est de commander une charge et mesurer sa consommation, tout en privilégiant Matter over Wi-Fi.

Il convient par exemple à un équipement que l’on souhaite pouvoir couper automatiquement tout en surveillant son fonctionnement.

MINI-ZB1GSP : le choix Zigbee avec relais

C’est probablement le modèle le plus logique dans une installation déjà équipée d’un réseau Zigbee.

Le MINI-ZB1GSP combine la commutation ON/OFF avec la mesure d’énergie et fonctionne en Zigbee 3.0. SONOFF le présente comme un module jusqu’à 16 A avec suivi bidirectionnel de l’énergie.

MINI-1GP : le compteur Matter

Ici, pas de relais. Le module sert uniquement à mesurer l’énergie.

C’est donc le bon choix lorsqu’il n’est pas question de couper l’équipement connecté, mais simplement de connaître sa consommation.

Son intérêt est renforcé par son fonctionnement Matter over Wi-Fi et son prix inférieur à celui du MINI-1GSP.

MINI-ZB1GP : le compteur Zigbee

Le MINI-ZB1GP reprend le principe du compteur sans relais, mais avec Zigbee.

C’est le modèle à privilégier si votre installation repose déjà sur Zigbee et que vous voulez simplement ajouter une mesure énergétique sans introduire un relais dans le circuit.

Verdict

La force du MINI PM Sonoff n’est finalement pas d’avoir créé un unique micromodule capable de tout faire, mais d’avoir décliné le concept en quatre versions permettant de choisir précisément ce dont l’installation a besoin. Le premier choix est donc très simple : avez-vous besoin de couper la charge ou seulement de la mesurer ? Si vous avez besoin d’un relais, partez sur le MINI-1GSP ou le MINI-ZB1GSP. Pour la mesure seule, les MINI-1GP et MINI-ZB1GP sont plus adaptés.

Le deuxième choix concerne le protocole. Une installation déjà construite autour de Zigbee aura naturellement intérêt à partir sur un modèle ZB. À l’inverse, une installation orientée Matter ou souhaitant exploiter le Wi-Fi pourra se tourner vers les MINI-1GSP ou MINI-1GP. Les tarifs actuels renforcent d’ailleurs cette logique : les versions sans relais sont moins chères, autour de 15,90 €, tandis que les versions avec commutation sont autour de 19,90 €.
