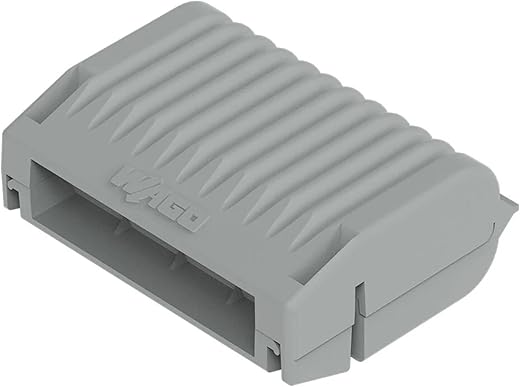

Présentation de la boite gel Wago étanche

La boite gel Wago étanche permet d’isoler vos connecteurs Wago contre l’eau et le rend complétement étanche. Cela existe de différentes tailles selon la taille des Wago.

Déballage de la boite gel Wago étanche

La boite est vendu par 4 avec la photo à quoi elle ressemble ainsi que la taille et la référence.

Vue de dos avec le mode d’emploi et avec quelles bornes c’est compatibles

Elle est fourni avec une notice de sécurité et est donc composé de 4 boites gel.

De face

Avec la vue arrière de la boite on a la référence et surtout l’indice d’étanchéité.

Enfin, à l’intérieur on aperçoit le gel déjà intégré.

Caractéristiques

  • Type de fixation : Connexion volante
  • Température ambiante (fonctionnement) : -55 °C – +85 °C
  • Température ambiante (stockage) : 0 °C – +40 °C
  • Indice de protection : IPx8
  • Poids : 12grs
  • Dimensions du produit (L x l x H) : 32 x 33.5 x 17.8 mm

Mise en place de la boite gel Wago étanche

Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.

Nous allons procéder à la mise, vous allez voir c’est très simple. Cette boite est compatible avec les bornes Wago des séries 221 et 2273 que vous retrouverez en dessous.

Selon le modèle de la borne Wago la boite présentée suffira sinon il faudra en prendre une plus grande. Dans mon cas je n’ai qu’un fil mais pour 3 fils se sera pareil.

Maintenant, mettons la boite gel Wago étanche en place. Il faut déclipser les pattes sur le côté de la boite.

Puis le mettre en place en le centrant dans la boite.

Enfin, refermez la boite assez fortement pour reclipser les pattes du côté. On voit bien le gel qui déborde pour assurer parfaitement l’étanchéité même en immersion.

Comme vous pouvez le voir c’est vraiment très simple!

Lire cet article  Test du module Shelly 1PM

Alternatives à la boite gel Wago étanche

Voyons maintenant quelques alternatives à cette boite, même si pour moi c’est c’est le plus pratique.

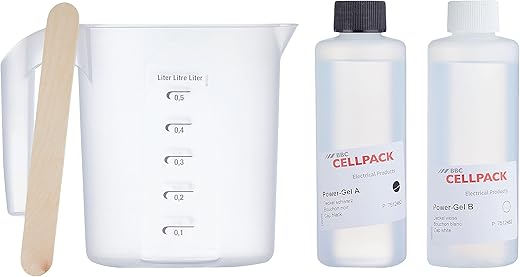

Dans certains cas et si on a plus besoin d’y retoucher dans la boite vous pourrez mettre un isolant dans toute la boite soit avec système de 2 produits à mélanger soit maintenant il existe du gel directement en cartouche.

Conclusion

La boite gel Wago étanche offre une solution étanche sans tout changer si on veut y retravailler. Comme une boite qui contient la phase, le neutre et la terre et dans ce cas on peut intervenir sans tout enlever comme avec du gel dans toute la boite sur un seul des fils. Petit bémol, vu que le gel a bouger, la boite n’est pas réutilisable.

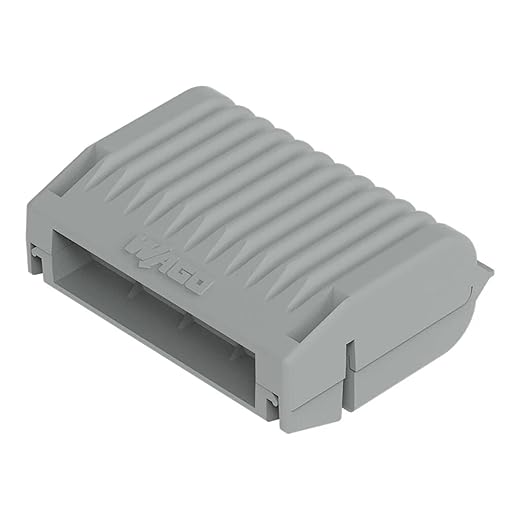

Boîte de gel WAGO pour borne de raccordement flexible – 4 pièces – 207-1331

9.5 out of 10
€18.45

Si l’humidité touche l’électricité, il peut rapidement se produire en court-circuit. Le versement est considéré comme un contre-enduit éprouvé. Mais la protection contre l’humidité des bornes de connexion peut être plus rapide et plus facile grâce à la boîte à gel Wago Elle est prête à l’emploi pour de nombreuses applications dans les zones basse tension.

Lire cet article  Test du bouton intelligent Fingerbot Moes
Installation
10 out of 10
Utilisation
10 out of 10
Qualité
9.5 out of 10
Prix
9 out of 10
Fonctionnalités
9 out of 10

Avantages

Bonne qualité

Boite étanche IPX8

Peut modifier que sur la phase par exemple

Inconvénients

Pas réutilisable
