Présentation du contrôleur LED Zigbee Sunricher

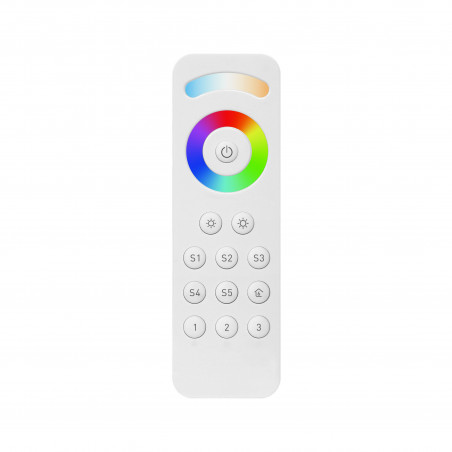

Le contrôleur Led Sunricher permet le contrôle d’un ruban led pouvant servir de déclencheur On/Off mais aussi de changer la couleur. Plusieurs branchement seront possible en du matériel. Il est également possible de le contrôler en direct avec la télécommande ci-dessous. Pour le contrôleur Led , nous allons l’intégrer dans SmartLife, Jeedom et Eedomus, fonctionnant en Zigbee il vous faudra un hub pour Smartlife et des clés USB compatible pour Jeedom et Eedomus.

Déballage du contrôleur Led Zigbee Sunricher

Le contrôleur est dans un emballage uni et basique.

Contrôleur Led Zigbee Sunricher

La boite contient le contrôleur Led et sa notice notamment le câblage.

Contrôleur Led Zigbee Sunricher

Les critères de chaque côtés pour les branchements.

Contrôleur Led Zigbee Sunricher

Capuchons enlevés pour accéder aux branchements. Le bouton prog au milieu sert pour allumer ou éteindre mais également pour le reset notamment.

Contrôleur Led Zigbee Sunricher
Contrôleur Led Zigbee Sunricher
Vue de profil

Caractéristiques

  • Alimentation : 12-24 VDC
  • Courant de sortie : 4A par canal
  • Puissance de sortie : 48-96 W par canal
  • Fréquence radio : 2,4 GHz
  • Portée: jusqu’à 30 m
  • Dimensions : 145 x 46,5 x 16 mm
  • Protection IP: IP20
  • Protocole : Zigbee 3.0
  • Température de fonctionnement : -20°C – +50°C

Branchement du contrôleur Led Sunricher

Le branchement s’effectuera en fonction de votre ruban Led (voir schéma ci-dessous). Il faudra également régler le switch rouge à gauche en fonction du matériel.

Contrôleur Led Zigbee Sunricher

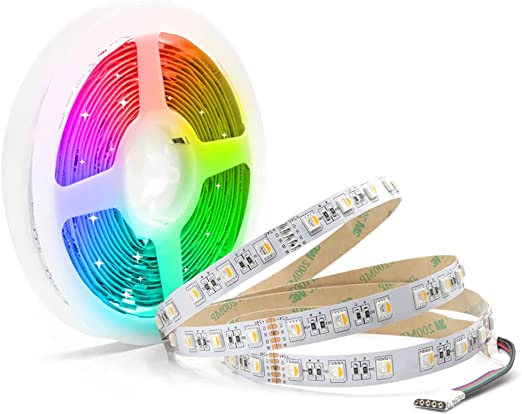

Branchez à gauche l’alimentation et à droite le ruban Led, dans mon cas c’est un ruban Led RGB.

Contrôleur Led Zigbee Sunricher

Il faudra adapter en fonction de votre alimentation et couper certains fils si besoins.

Voici le branchement terminé avec l’alimentation, il faudra remettre les caches de protection avant de le brancher sur le circuit électrique.

Contrôleur Led Zigbee Sunricher

Installation du contrôleur Led Zigbee sur Smart Life

Tout d’abord, on va commencer par brancher la prise sur notre réseau électrique.

Nous allons l’installer sur l’application Smart Life. C’est un grand avantage, car elle permet de centraliser vos périphériques de marques et de protocoles différents, pratique pour faire des scénarios.

Lire cet article  Quelle box domotique choisir?

Pour installer le contrôleur sur l’application, il vous faudra d’abord créer un compte Smart Life.

Une fois sur l’application, appuyez sur la box zigbee woox, dans mon cas, mais vous pouvez prendre n’importe quel box zigbee compatible Smart Life / Tuya. Ensuite, allez sur Zigbee devices list puis cliquez sur le + vert en bas Add devices. La détection se lance.

Le contrôleur Led a été trouvé sous la forme d’une ampoule, vous pouvez maintenant cliquer sur Terminé. Vous arriverez maintenant sur la page du contrôleur Led sur la partie White (Blanc). En dessous, se trouve le bouton pour allumer ou éteindre le contrôleur Led.

Ayant un ruban led RGB, on va s’intéresser à la partie Color, on peut y régler la couleur, mais aussi la luminosité et le contraste. La dernière partie est l’onglet Music. Vous pouvez modifiez le nom en cliquant sur le crayon.

Une fois de retour sur la page d’accueil, des scènes vous seront proposés pour le déclencher à une certaine heure, mais si cela ne vous intéresse pas, cliquez sur la croix. On peut voir que l’on peut allumer ou éteindre le contrôleur Led directement depuis l’accueil.

Voici 4 exemples de couleur sur l’application et le rendu sur mon ruban Led.

Intégration du contrôleur Led Zigbee sur d’autres plateformes

Le contrôleur va être intégrer sur Jeedom et Eedomus via Smart Life mais également en appairage direct sur chaque box.

Avec Jeedom

Tout d’abord on va commencer par l’intégration via Smart Life. Suivre le tuto pour installer le plugin sur Jeedom.

Cliquez sur Découverte des plugins. Puis faire F5 sur le clavier pour rafraichir la page.

Contrôleur Led Zigbee Sunricher jeedom
Contrôleur Led Zigbee Sunricher jeedom


La contrôleur apparait avec le nom donné dans l’application SmartLife.

Contrôleur Led Zigbee Sunricher jeedom


Mettez un nom personnalisé, un objet parent vérifier que le périphérique soit activer et visible sinon cocher la case, puis Sauvegarder.

Sur la page d’accueil, dans la section que vous avez choisi, vous trouverez le contrôleur. Il suffira de cliquer dessus pour l’actionner et de d’appuyer sur la couleur pour celle souhaitée.

Contrôleur Led Zigbee Sunricher jeedom

Maintentant nous allons passer à l’intégration directement dans Jeedom. Dans mon cas j’ai un Jeedom sur un Raspberry et je ferais le test avec la clé USB Sonoff. Voici l’article pour l’installation de la clé.


Pour inclure un périphérique, il faut aller sur le plugin Zigbee en allant dans

Lire cet article  Test de la box domotique Zigbee et Bluetooth Moes

Plugins → Protocole domotique → Zigbee.

Cliquez sur mode inclusion et sélectionnez votre clé Zigbee. Puis appuyez sur OK.

Contrôleur Led Zigbee Sunricher jeedom

Le mode inclusion se lance pour 3 minutes, il faudra ensuite appuyez 5 fois sur le bouton Prog pour faire reset, si cela a fonctionné la Led rouge clignotera et lancera l’appairage.

Le périphérique est trouvé et s’ouvrira automatiquement.

Contrôleur Led Zigbee Sunricher jeedom

Le contrôleur Led n’étant pas intégrée automatiquement, il faudra le chercher dans la liste. D’abord le fabricant puis l’équipement.

Contrôleur Led Zigbee Sunricher jeedom

Comme le périphérique n’a pas été complètement reconnu, dans l’onglet commande la page est vide.

Du coup, il faudra cliquer sur Auto découvertes des commandes d’information. Une fois terminé, Sauvegarder et faites F5 pour actualiser.

Contrôleur Led Zigbee Sunricher jeedom

Maintenant, on a bien toutes les commandes pour le contrôleur. À vous de cocher la case des éléments que vous voulez afficher.

Contrôleur Led Zigbee Sunricher jeedom

Retourner sur la page d’accueil et maintenant vous pouvez actionner le ruban et changer la couleur.

Contrôleur Led Zigbee Sunricher jeedom

Avec Eedomus

Comme pour Jeedom, on va d’abord faire l’intégration via Smart Life. Suivre le tuto pour installer le plugin sur Eedomus.

Saisir votre identifiant et votre mot de passe Smartlife. Puis cliquez sur lister les identifiants de périphériques

Contrôleur Led Zigbee Sunricher eedomus

Comme vous pouvez le voir, l’ampoule du contrôleur apparait dans la liste.

Copiez l’identifiant du périphérique et collez le dans la case, puis en dessous dans la liste sélectionnez RGB. Puis cliquez sur Créer.

Contrôleur Led Zigbee Sunricher eedomus

Allez maintenant dans la pièce où vous avez mis le contrôleur Led. Cliquez dessus pour allumer ou éteindre, mais également régler l’intensité. Per contre, vous ne pourrez pas choisir la couleur.

Enfin nous allons voir l’intégration direct sur la box Eedomus avec la clé USB zigbee Zigate.


Pour inclure un périphérique, il faut aller sur Configuration en haut à droite.

Contrôleur Led Zigbee Sunricher eedomus

Cliquez sur Ajouter ou supprimer un périphérique en haut en gauche.

Dans la partie Périphériques Zigbee cliquez sur Inclure un périphérique Zigbee. Un message s’affiche pour vous dire que vous avez une minute pour l’appairer, cliquez sur OK et appuyer 5 fois sur le bouton Prog du contrôleur.

Contrôleur Led Zigbee Sunricher eedomus

Ensuite, la box a bien trouvée la prise, un bandeau sous le menu en haut apparaitra. Cliquez sur créez le automatiquement.

Contrôleur Led Zigbee Sunricher eedomus

La partie On/Off du contrôleur est intégrée dans Eedomus. Mettez un nom personnalisé, l’usage et de choisir la pièce dans laquelle le périphérique est intégrée.

Maintenant allez dans la pièce où se trouve le contrôleur led zigbee sur Eedomus pour la faire commuter. Il reste à cliquer sur On ou Off selon l’état du ruban led voulu.

Contrôleur Led Zigbee Sunricher eedomus

Cliquez à nouveau sur le bandeau en haut, cette fois c’est pour intégrer la fonction dimmer qui est le réglage de l’intensité. Mettez lui un nom et une pièces puis Sauver.

Dans la zi=one contrôleur Led on peut faire seulement On/Off, mais pour la partie lampe contrôleur Led on peut régler l’intensité mais toujours pas la couleur.

Conclusion

Le contrôleur Led Zigbee de Sunricher est très pratique pour rendre n’importe quel ruban led connecté. Mais pour faut privilégier l’utilisation sur l’application Smart Life qui est plus facile à régler que sur Jeedom ou même Eedomus qui n’intègre pas le changement de couleur.

Lire cet article  Test du détecteur de fumée Heiman

SUNRICHER – CONTRÔLEUR LED RGBW 4 EN 1 ZIGBEE 3.0

9.3 out of 10
€39.9

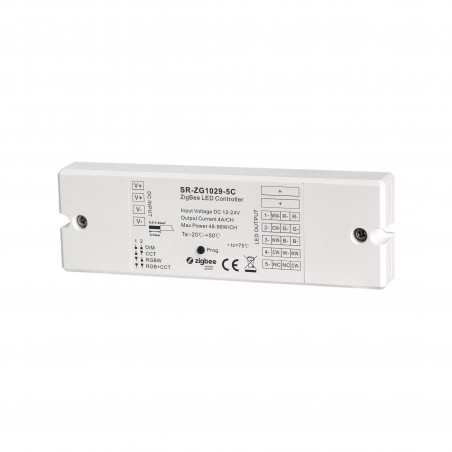

Le SR-ZG1029-5C est un contrôleur d’éclairage LED à tension constante 4 en 1 basé sur le standard Zigbee 3.0.

Installation
8.5 out of 10
Utilisation
10 out of 10
Qualité
9.5 out of 10
Prix
9.5 out of 10
Fonctionnalités
9 out of 10

Avantages

Installation facile et rapide sur Smart Life

Association en directe avec télécommande via Touchlink

Compatible Smart Life / Tuya

Inconvénients

Pas de choix de couleur sur Eedomus

Intégration pas très simple sur Jeedom
