Présentation du module Rail Din Zigbee 32A Sonoff

Le BASIC-ZB1GSP est module Rail Din Zigbee destiné au montage sur rail DIN. Il accepte jusqu’à 32 A, assure la mesure de la tension, du courant, de la puissance et de l’énergie consommée, et propose également une protection contre les surcharges. Sonoff annonce par ailleurs une commutation bipolaire et une fonction de routeur Zigbee.

Une version Matter existe avec le Sonoff BASIC-1GSP que j’ai testé.

Déballage du module Rail Din Zigbee 32A Sonoff

Son format est particulièrement adapté à une installation sur rail DIN standard. Il ne s’agit donc pas d’un micromodule destiné à être caché derrière un interrupteur : le BASIC-ZB1GSP prend place directement dans le tableau, à proximité du circuit qu’il doit commander.

Le module est livré avec une notice avec le français.

De face, avec les bornier et le bouton pour actionner le module et pour l’appairage.

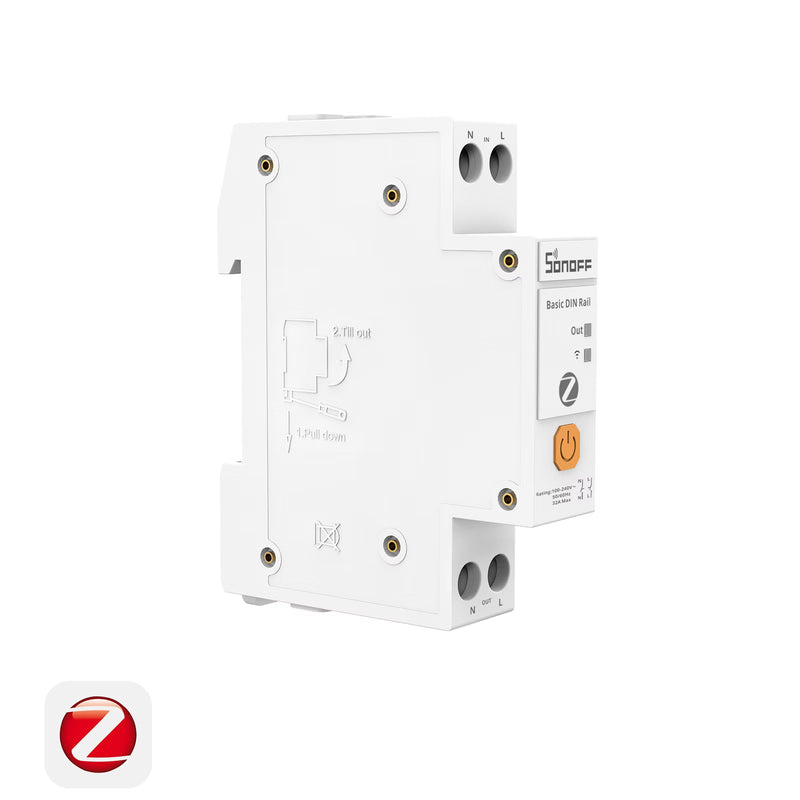

De côté, avec le QR code pour l’intégration sur Ewelink.

Mise en place sur un Rail Din.

Caractéristiques

• Alimentation : 100-240V~ 50/60Hz
• Courant maximal : 32A
• Charge maximale : 7680W
• Connectivité : Zigbee 3.0
• Poids net : 93,5 g
• Dimensions : 84 × 66,5 × 18 mm
• Calibre de fil recommandé : Conducteurs en cuivre SOL/STR de 11 AWG à 6 AWG (4 mm² à 10 mm²)
• Température de fonctionnement : -15 ℃ à 50 ℃
• Humidité de fonctionnement : 10 % à 90 % HR, sans condensation

Intégration du module Rail Din Zigbee 32A Sonoff

Configuration sur Ewelink

Pour configurer le module zigbee dans l’application, vous devez disposer d’un compte Ewelink. . Pour l’intégrer, cliquez sur le + en haut à droite puis, sur Analyse. Scannez le QR code puis cliquez sur User Manuel pour accéder à la notice et sur Add device pour commencer à l’intégrer. Mettez sous sous alimentation et cliquez sur Next.

Ensuite, lancez l’appairage si besoin en appuyant 5 secondes dessus puis cliquez sur Next. Si la LED clignote clique sur Yes puis sélectionnez votre hub zigbee dans mon cas le bridge max.

Maintenant, le modules est trouvé, cliquez sur Suivant et vous le retrouvez dans la liste, cliquez dessus. Vous pouvez l’actionner.

Puis, le détail de la consommation. Sur le page d’accueil, il est possible de l’actionner.

Intégration sur Home Assistant

Pour le configurer sur Home Assistant, cliquez sur Zigbee2MQTT.

Maintenant, cliquez sur Autorisez l’appairage.

Puis, le module Rail Din est intégré, cliquez dessus.

Maintenant, vous avez accès aux informations. Cliquez ensuite sur Expositions pour afficher les commandes qui sont nombreuses.

Enfin, dans le tableau de bord, on que le module est actionnable et tous les paramètres associés.

Configuration sur Jeedom

Maintenant, passons à Jeedom. Pour cela, allez sur Plugins puis Protocole domotique puis JeeZigbee.

Maintenant, cliquez sur Activez inclusion puis sur OK.

Précisez le nom et la pièce que vous souhaitez.

Maintenant, dans l’onglet Commandes, on peut voir les différents paramètres.

Enfin, dans la pièce du module, on voit l’état et la consommation.

Intégration via Homey

Enfin, faisons l’intégration sur Homey.

Pour ajouter un nouveau périphérique, cliquez sur l’icône + en haut à droite de l’écran, puis sélectionnez :

Nouvel appareil → Zigbee → Connecter → Continuer.

Dans la section Appareils, même si l’a détection l’appareil est inconnu pour lui, Homey remonte bien la la consommation.

Verdict

Le Sonoff BASIC-ZB1GSP s’adresse avant tout aux utilisateurs qui veulent intégrer un module Rail Din directement dans leur tableau électrique tout en conservant les avantages du Zigbee. Sa capacité de 32 A, sa mesure énergétique et sa fonction de routeur Zigbee en font un équipement particulièrement polyvalent pour piloter et surveiller un circuit électrique.
