Couvercle DCL Nodon : L’ultime solution domotique pour une installation pratique et discrète
vendredi 21 mars 2025Présentation du couvercle DCL Nodon
Le couvercle DCL de NodOn représente une solution innovante dans l’univers de la domotique. Ce dispositif s’intègre aux boîtiers de plafond standards et permet de transformer simplement un point lumineux classique en un éclairage connecté. NodOn, marque française reconnue pour ses solutions domotiques accessibles, propose avec ce couvercle DCL une réponse élégante aux besoins d’automatisation de l’éclairage résidentiel.
Déballage du couvercle DCL Nodon
Le couvercle DCL se présente sous la forme d’un petit dispositif léger et compact. Il est livré sans le module connecté, ce qui permet une grande flexibilité dans le choix des modules à intégrer, ainsi que le protocole. Les dimensions sont de 90 mm de diamètre sans collerette et 120 mm avec collerette, avec une hauteur de 45 mm.

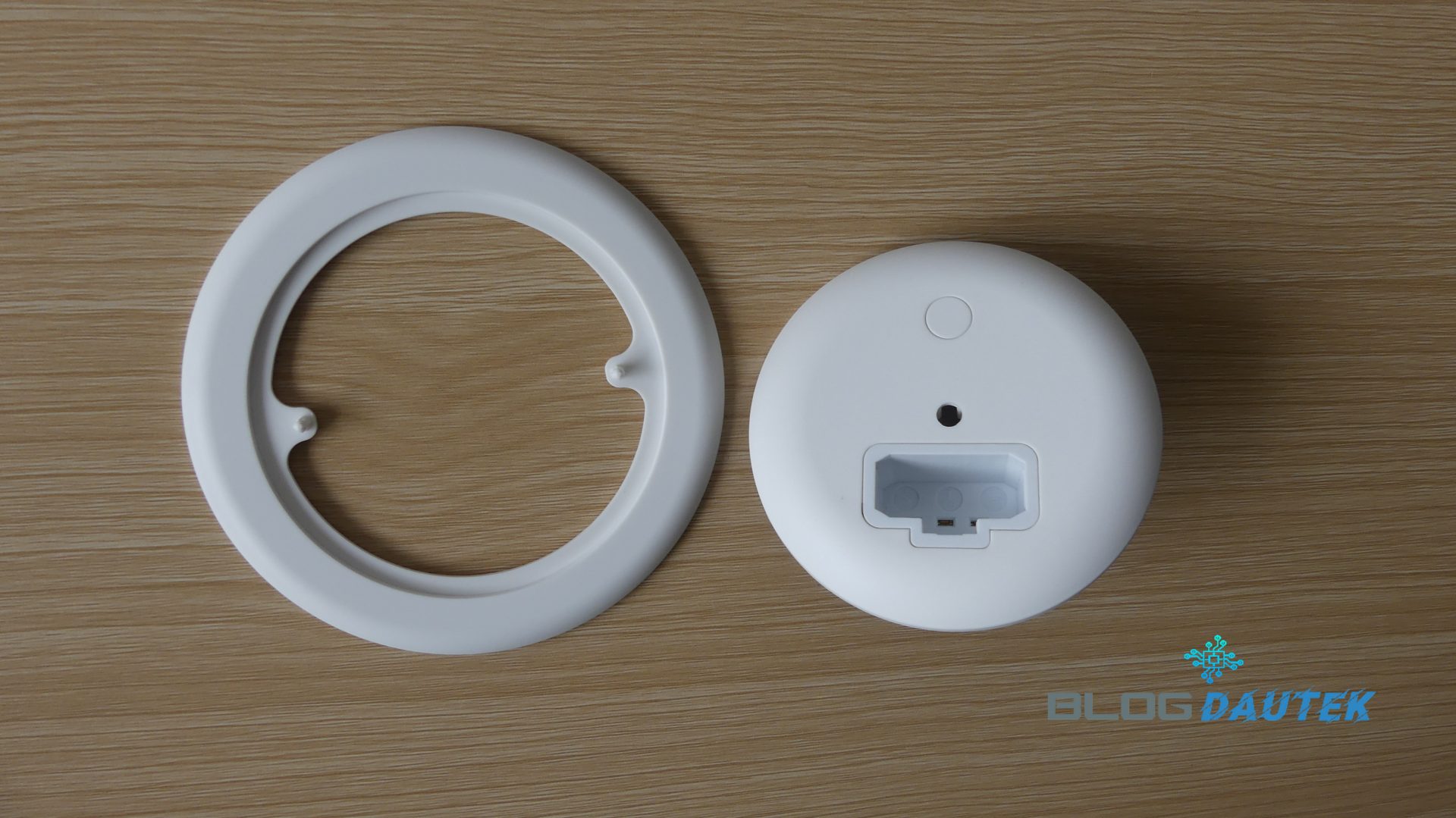

Le couvercle sans la collerette, cela permet de s’adapter à votre situation.
Partie électronique, avec en haut, les picots pour fixer le module, à droite, le bornier pour l’alimentation.
Installation du module Zigbee ou EnOcean Nodon sur les picots.
Caractéristiques
- Alimentation : 230V AC ~ 50Hz
- Température de fonctionnement : de 0°C à 40°C
- Dimensions : diamètre 90mm sans collerette, 120mm avec collerette, hauteur 45mm, sans le module
- Indice de protection : IP20
- Poids : 45g sans collerette / 60g avec collerette, sans le module
- Modules compatibles : SIN-2-1-XX et SIN-4-1-XX
Mise en place du couvercle DCL Nodon
Attention, avant toute manipulation sur un circuit électrique, il est obligatoire de couper le disjoncteur pour éviter tout risque d’électrocution. En cas de doute, faites appel à un électricien qualifié.
Après avoir couper le courant, démontez votre douille et votre couvercle DCL, débranchez le.
Ensuite, branchez les fils arrivant du plafond directement sur le couvercle DCL Nodon, en respectant l’emplacement. Par contre, si les fils arrivent du tableau électrique directement vous avez donc l’alimentation donc pas de soucis. Mais si c’est le retour de phase provenant de l’interrupteur qui arrive à l’ampoule, alors, il faudra connecter la phase et le retour ensemble avec des bornes rapides, pour retrouver la phase à l’ampoule.
Refixez le nouveau couvercle avec le crochet précédemment démonté.
Puis, remettez la douille précédemment démonté avec l’ampoule. Vous pouvez voir le résultat avec ou sans collerette, selon vos besoins.
Enfin, il reste plus qu’à intégrer le module en fonction du protocole choisi entre Zigbee et EnOcean. L’interrupteur physique ne sera plus fonctionnel et faudra l’associer avec un scénario avec un interrupteur sans fil Zigbee ou Enocean, là aussi.
Conclusion
Le couvercle DCL de Nodon est une solution idéale pour ceux qui souhaitent rendre leurs luminaires plus intelligent et sans travaux complexes. Son installation simplifiée, sa compatibilité avec plusieurs systèmes domotiques et ses performances en font un excellent choix pour tout projet de maison connectée.
Résumé
- Installation rapide et sans modification majeure
- Compatibilité avec plusieurs box domotiques
- Deux protocoles possibles : Zigbee ou Enocean
- Interrupteur physique existant inutilisable
Le couvercle NodOn DCL-1-1-01 permet d’intégrer rapidement et simplement un module connecté NodOn dans une boîte d’encastrement DCL au plafond.
